整体结构

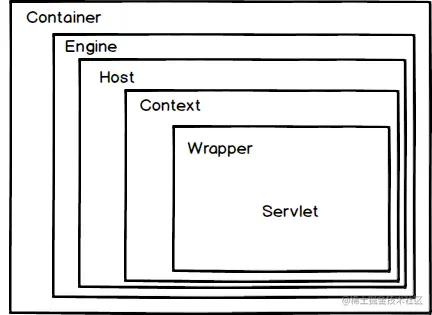

架构图：

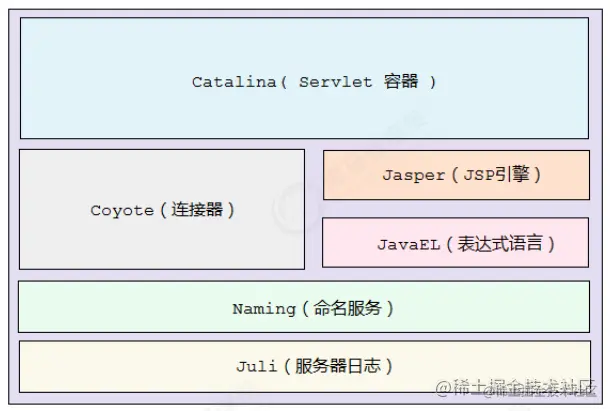

tomcat模块分层示意图：

各组件解释

Server是Tomcat的最顶层元素，是service的集合，即可包含多个service，Server控制整个Tomcat的生命周期。

Service由一个Container和多个Connector组成，形成一个独立完整的处理单元，对外提供服务。 conf/server.xml默认配置了一个“Catalina”的Service。

Tomcat将Engine，Host，Context，Wrapper统一抽象成Container。 Connector接受到请求后，会将请求交给Container，Container处理完了之后将结果返回给Connector。

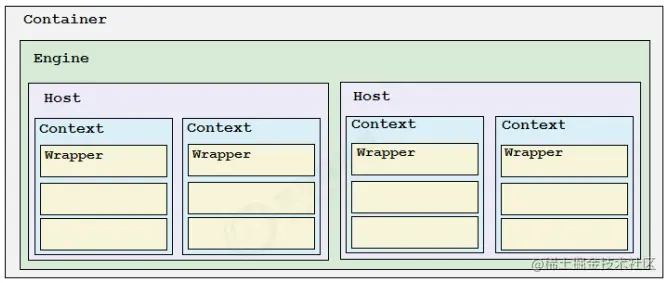

Container的结构：

Engine：没有父容器，一个 Engine代表一个完整的 Servlet 引擎，它接收来自Connector的请求，并决定传给哪个Host来处理，Host处理完请求后，将结果返回给Engine，Engine再将结果返回给Connector。

Host：Engine可以包含多个Host，每个Host代表一个虚拟主机，这个虚拟主机的作用就是运行多个应用，它负责安装和展开这些应用，并且标识这个应用以便能够区分它们，每个虚拟主机对应的一个域名，不同Host容器接受处理对应不同域名的请求。

Context：Host可以包含多个Context，Context是Servlet规范的实现，它提供了Servlet的基本环境，一个Context代表一个运行在Host上的Web应用。

Wrapper: Context可以包含多个Wrapper, Wrapper 代表一个 Servlet，它负责管理一个 Servlet，包括的 Servlet 的装载、初始化、执行以及资源回收。Wrapper 是最底层的容器，它没有子容器了，所以调用它的 addChild将会报错。

Tomcat还有其它组件，如安全组件security、logger、session、naming等其它组件。这些组件共同为Connector和Container提供必要的服务。

Tomcat中很多组件具有生命周期,如初始化、启动、关闭，这些组件的生命周期具有共性，因此Tomcat中将其抽象为接口Lifecycle，来控制组件的生命周期，它通过事件机制实现各个容器间的内部通讯。

StandardServer，StandardService，Connector和上面4个容器等很多组件都实现了Lifecycle，组件实现这个接口就可以统一被拥有它的组件控制了，这样一层一层的直到一个最高级的组件就可以控制 Tomcat 中所有组件的生命周期，这个最高的组件就是 Server。
