react-fiber原理分析

React15的调度策略

JavaScript是单线程运行的。在浏览器环境中，他需要负责页面的Js解析和执行、绘制、事件处理、静态资源加载和处理。而且只能一个任务一个任务的执行，如果其中某个任务耗时很长，那后面的任务则执行不了，在浏览器端则会呈现卡死的状态。 React15的渲染和diff会递归比对VirtualDOM树，找出有增删改的节点，然后同步更新他们，整个过程是一气呵成的。那么如果页面节点数量非常庞大，React会一直霸占着浏览器资源，一则会导致用户触发的事件得不到响应，二则会导致掉帧，用户会感知到这些卡顿。

所以针对上述痛点，我们期望将找出有增删改的节点，然后同步更新他们这个过程分解成两个独立的部分，或者通过某种方式能让整个过程可中断可恢复的执行，类似于多任务操作系统的单处理器调度。

浏览器任务调度策略和渲染流程

帧

那么一个帧包含什么呢？

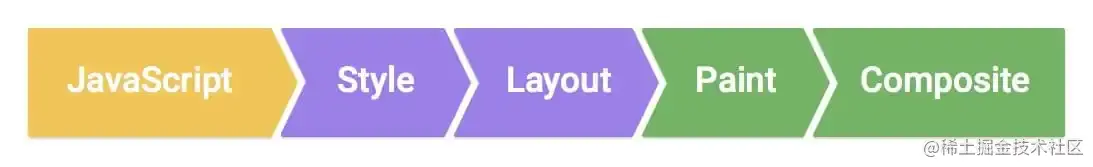

• 一帧平均是16.66ms（1s/60），主要分为以下几个部分：脚本执行 - 样式计算 - 布局 - 重绘 - 合成
• js引擎和页面渲染引擎是在同一个渲染线程，两者是互斥的。当某个任务执行时间过长，浏览器会推迟渲染

requestAnimationFrame

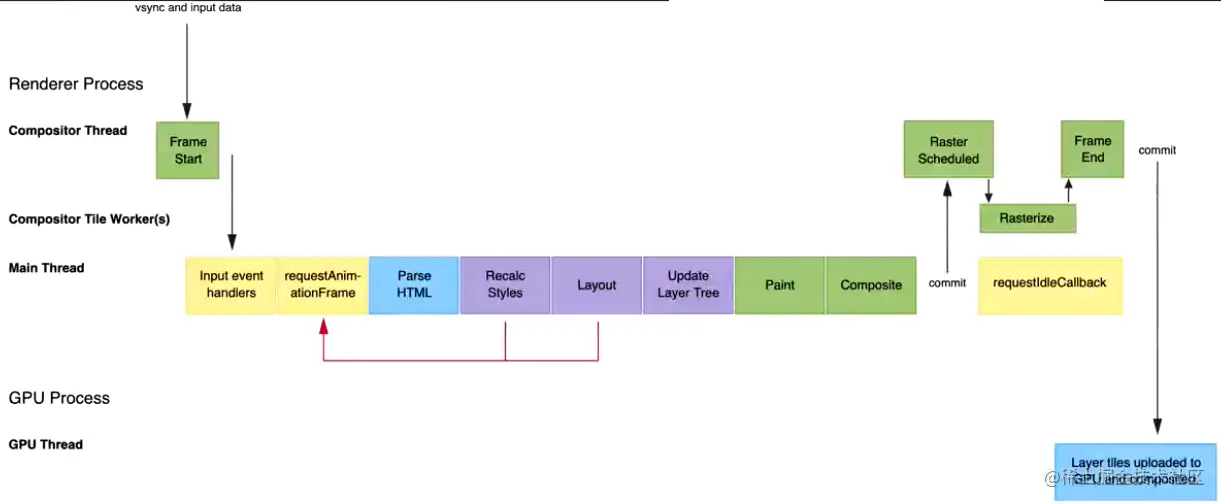

requestAnimationFrame的callback会在浏览器每次绘制前执行，执行的时机：浏览器刷新下一帧渲染周期的起点上

requestIdleCallback

requestIdleCallback使开发者能够在主事件循环上执行后台和低优先级工作，而不会影响关键事件，如动画和输入响应。当正常帧任务完成不超过16ms，此时就会执行requestIdleCallback中注册的任务

requestAnimationCallback的回调会在每一帧开始时确定执行，属于高优先级任务；requestIdleCallback回调属于低优先级任务，有富余时间时才执行

当浏览器很长没有任务执行时，requestIdleCallback的时间会延长，最长是50ms

Fiber

什么是Fiber

Fiber是一个执行单元

Fiber是一个执行单元，每次执行完一个执行单元后，react会检查还剩多少时间，如果没有时间就将控制权交还浏览器；然后继续进行下一帧的渲染。

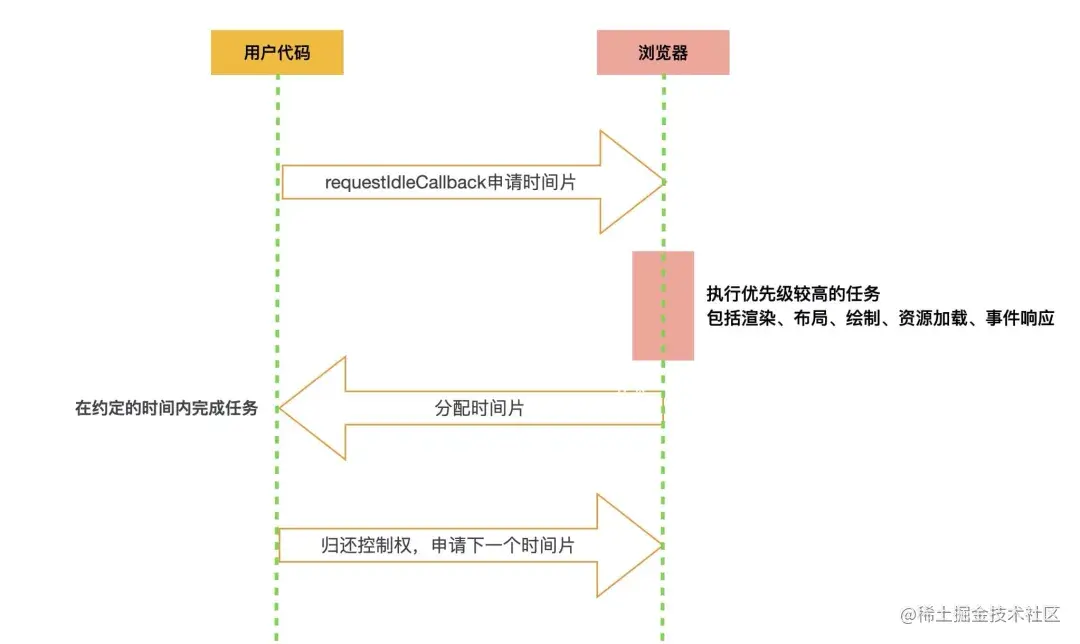

下图为React结合空闲阶段的调度过程

这是一种合作式调度，需要程序和浏览器互相信任。浏览器作为领导者，会分配执行时间片（即requestIdleCallback）给程序去选择调用，程序需要按照约定在这个时间内执行完毕，并将控制权交还浏览器。

Fiber也是一种数据结构

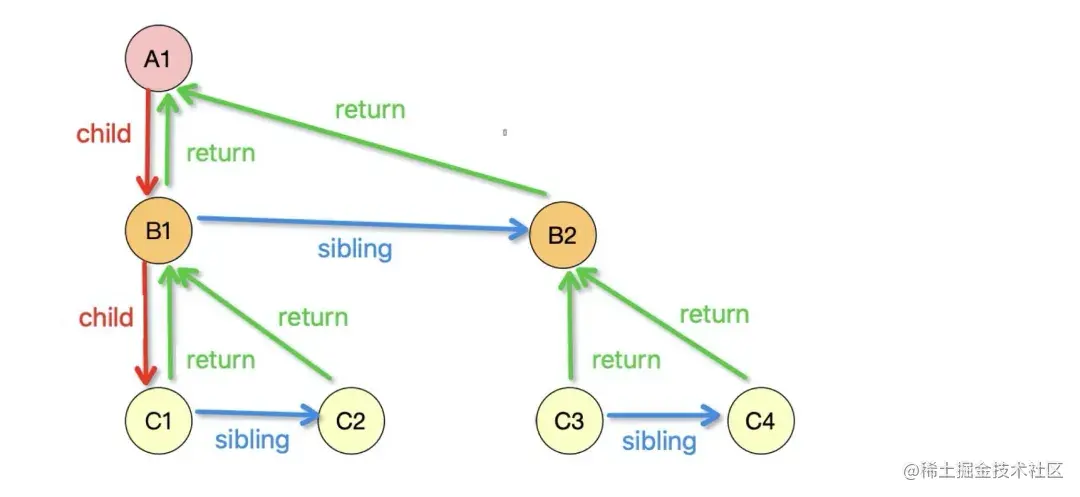

React中使用链表将Virtual DOM链接起来，每一个虚拟节点表示一个Fiber。child指向下个节点，sibling指向同级节点return指向父级节点

Fiber小结

• 我们可以通过某些调度策略合理分配CPU资源，从而提高用户的响应速度
• 通过Fiber架构，让自己的Reconciliation过程变得可被中断，适时地让出CPU执行权，可以让浏览器及时地响应用户的交互

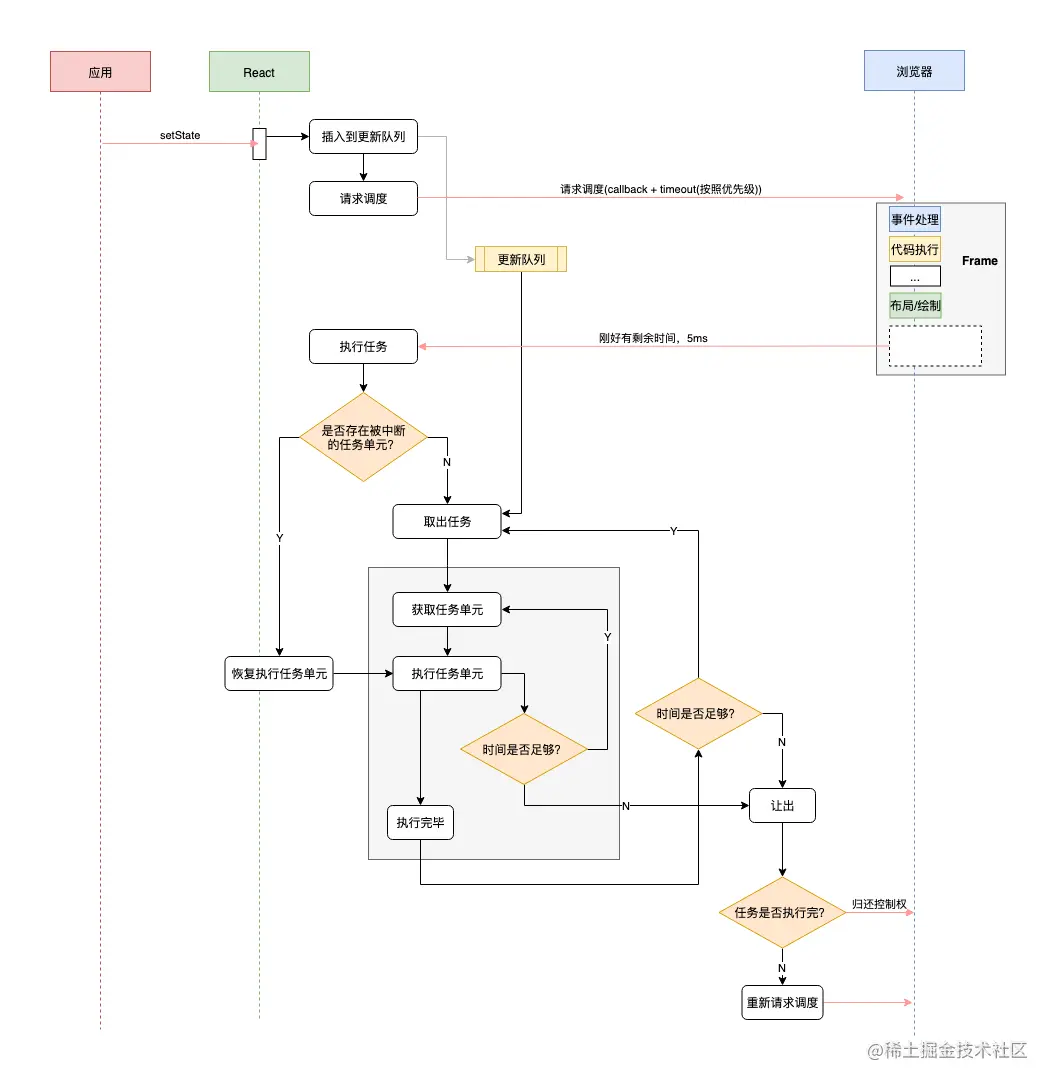

任务循环

将fiber作为一个执行单元，每次执行完一个执行单元， React 就会检查现在还剩多少时间，如果没有时间就将控制权让出去。

function workLoop (deadline) {
  // 这一帧渲染还有空闲时间 || 没超时 && 还存在一个执行单元
  while ((deadline.timeRemaining() > 0 || deadline.didTimeout) && nextUnitOfWork) {
    nextUnitOfWork = performUnitOfWork(nextUnitOfWork) // 执行当前执行单元 并返回下一个执行单元
  }
  if (!nextUnitOfWork) { // 不存在执行单元时，此阶段完成
    console.log('render end !')
  } else {
    requestIdleCallback(workLoop, { timeout: 1000 }) // 如果时间不够，在再次等待浏览器的空闲时间执行任务循环
  }
}
requestIdleCallback(workLoop, {timeout: 500});

// 从根节点开始，遍历执行单元。
function performUnitOfWork (fiber) {
  beginWork(fiber) // 开始
  if (fiber.child) {
    return fiber.child
  }
  while (fiber) {
    completeUnitOfWork(fiber) // 结束
    if (fiber.sibling) {
      return fiber.sibling
    }
    fiber = fiber.return
  }
}

Fiber执行阶段

每次渲染有两个阶段：

• Reconciliation协调/render阶段：可以认为是Diff阶段，这个阶段可以被中断，这个阶段会找出所有节点变更，例如节点增删改等等，这些变更在React中称为Effect（副作用）。
• Commit提交阶段：将上一个阶段计算出来的需要处理的副作用一次性执行。这个阶段不能中断，必须同步一次性执行完。

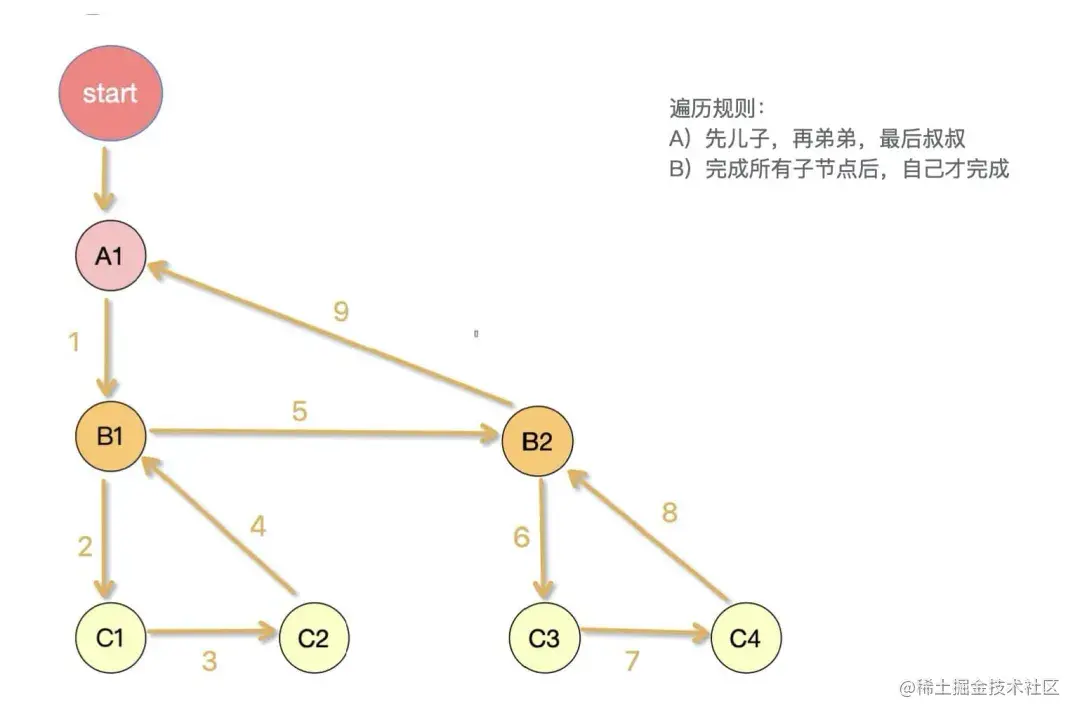

Reconciliation阶段

• 从顶点开始遍历

• 如果有son，则进行遍历；如果没有，此节点遍历完成

• 如果sibling，则进行遍历；如果没有，返回父节点标识完成父节点遍历；如果有叔叔，遍历叔叔

• 没有父节点，遍历结束

• son--> sibling -->uncle

• beginWork

  1）创建真实dom；没有真实节点时，创建真实dom+添加属性；2）遍历子fiber树，将所有节点fiber化

        function beginWork(currentFiber) {
            console.log('开始' + currentFiber.key)
            if (!currentFiber.stateNode) {
                currentFiber.stateNode = document.createElement(currentFiber.type);//创建真实DOM
                for (let key in currentFiber.props) {//循环属性赋值给真实DOM
                    if (key !== 'children' && key !== 'key')
                        currentFiber.stateNode.setAttribute(key, currentFiber.props[key]);
                }
            }
            let previousFiber;
            currentFiber.props.children.forEach((child, index) => {
                let childFiber = {
                    tag: 'HOST',
                    type: child.type,
                    key: child.key,
                    props: child.props,
                    return: currentFiber,
                    effectTag: 'PLACEMENT',
                    nextEffect: null // 下一个有副作用的节点
                }
                if (index === 0) {
                    currentFiber.child = childFiber; // a. child指向子fiber
                } else {
                    previousFiber.sibling = childFiber; // c. 上一个fiber的sibling指向新的fiber
                }
                previousFiber = childFiber; // b. 变成上一个fiber
            });
        }


• completeUnitOfWork

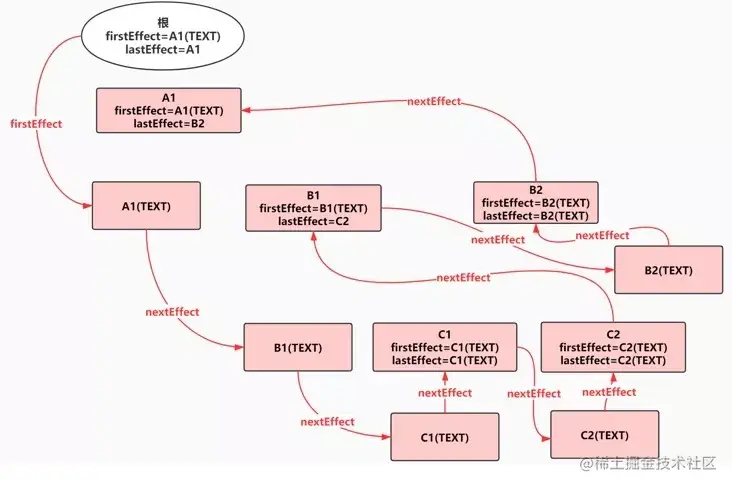

  当前fiber结束，构建effectList副作用链。firstEffect执行第一个有副作用的子节点，lastEffect指向最后一个有副作用的子节点；中间通过nextEffect链接

        function completeUnitOfWork(currentFiber) {
            console.log('结束' + currentFiber.key)
            const returnFiber = currentFiber.return;
            if (returnFiber) {
                if (!returnFiber.firstEffect) {
                    returnFiber.firstEffect = currentFiber.firstEffect;
                }
                if (currentFiber.lastEffect) {
                    if (returnFiber.lastEffect) {
                        returnFiber.lastEffect.nextEffect = currentFiber.firstEffect;
                    }
                    returnFiber.lastEffect = currentFiber.lastEffect;
                }

                if (currentFiber.effectTag) {
                    if (returnFiber.lastEffect) {
                        returnFiber.lastEffect.nextEffect = currentFiber;
                    } else {
                        returnFiber.firstEffect = currentFiber;
                    }
                    returnFiber.lastEffect = currentFiber;
                }
            }
        }


Commit阶段

在performUnitOfWork过程中，通过beginWork将所有节点fiber化。经过completeUnitOfWork，形成effectList链表，即将所有真实DOM、虚拟DOM、Fiber结合，其副作用（增删改）形成一个链表结构。接下来，需要将其渲染到页面。

function workLoop (deadline) {
  // ...
  if (!nextUnitOfWork) {
    commitRoot()
  } else {
    requestIdleCallback(workLoop, { timeout: 1000 })
  }
}

function commitRoot() {
  let fiber = workInProgressRoot.firstEffect
  while (fiber) { // 从firstEffect开始，通过nextEffect找到每个有副作用的fiber节点，根据副作用类型递归进行dom增删改
    commitWork(fiber)
    fiber = fiber.nextEffect
  }
  workInProgressRoot = null
}
function commitWork(currentFiber) { // 根据副作用类型递归进行dom增删改
	...
}

Render阶段

全局定义当前页面对应的fiber，即currentRoot；内存中构建的fiber，即workInProgressRoot；下一个工作单元，即nextUnitOfWork

初次render

render阶段，从根节点开始进行调度渲染。将rootFiber赋值给workInProgressRoot后，进一步赋值给nextUnitOfWork。当浏览器有时间时执行。

let currentRoot = null;  //当前页面对应的根Fiber
let workInProgressRoot = null;  //正在渲染中的根Fiber
let nextUnitOfWork = null;  // 下一个工作单元

function render(element, container) {
    let rootFiber = {
        tag: TAG_ROOT,
        stateNode: container,
        props: { children: [element] }
    }
    scheduleRoot(rootFiber);
}
function scheduleRoot(rootFiber) {
    if (rootFiber) {
        workInProgressRoot = rootFiber; //把当前树设置为nextUnitOfWork开始进行调度
    } else {
      ...
    }
    nextUnitOfWork = workInProgressRoot;
}

更新render

当通过useReducer更新状态时，会主动调用scheduleRoot方法进行调度渲染。

回顾下useReducer的实现：

function useReducer(reducer, initialValue) {
    let newHook = workInProgressFiber.alternate.hooks[hookIndex];
    if (newHook) {
        newHook.state = newHook.updateQueue.forceUpdate(newHook.state); // 链表结构进行状态更新
    } else {
        newHook = {
            state: initialValue,
            updateQueue: new UpdateQueue()
        };
    }
    const dispatch = action => {
        newHook.updateQueue.enqueueUpdate(
            new Update(reducer ? reducer(newHook.state, action) : action)
        );
        scheduleRoot(); // 调度渲染
    }
    workInProgressFiber.hooks[hookIndex++] = newHook;
    return [newHook.state, dispatch];
}

在更新时，通过双缓存机制实现fiber树的复用

双缓存机制

• 在进行每次页面绘制前，会先清除上一次绘制的内容。如果当前绘制的计算量比较大，会导致上一次清除到当前内容绘制完成的时间间隙较长，出现白屏闪烁。为了解决这个问题，会在内存中保存当前帧的绘制，等绘制完毕替换上一帧内容，避免画面闪烁。这种在内存中构建并直接替换的技术叫做双缓存。

• React 根据双缓冲的机制维护了两棵树：

  • 一棵是 Fiber 树用于渲染页面；
  • 一棵是 WorkInProgress Fiber 树，用于在内存中构建，方便在构建完成时直接替换用于渲染页面的 Fiber 树。

let currentRoot = null;         //当前的根Fiber
let workInProgressRoot = null;  //正在渲染中的根Fiber
let nextUnitOfWork = null;      //下一个工作单元

function scheduleRoot(rootFiber) {
    if (rootFiber) {
        workInProgressRoot = rootFiber; // 1. 初次render时，把当前树设置为nextUnitOfWork开始进行调度
    } else {
        if (currentRoot.alternate) { // 3. 再一次数据更新时，为了fiber树的复用，将workInProgressRoot指向currentRoot.alternate，即第一次渲染时的fiber树
            workInProgressRoot = currentRoot.alternate;
            workInProgressRoot.alternate = currentRoot;
        } else { // 2. 第一次数据更新时，没有传rootFiber，此时，将currentRoot复制给workInProgressRoot，并将workInProgressRoot指向currentRoot即上次fiber树
            workInProgressRoot = {
                ...currentRoot,
                alternate: currentRoot
            }
        }
    }
    nextUnitOfWork = workInProgressRoot;
}

function commitRoot() {
   ...
   currentRoot = workInProgressRoot;
   workInProgressRoot = null;
}
