SSIS学习使用八：高级SSIS工作流管理

代码迷途
1,097 阅读13分钟

这是我参与11月更文挑战的第15天，活动详情查看：2021最后一次更文挑战

翻译参考

本文主要参考翻译自 The Stairway to Integration Services 系列文章的 Advanced SSIS Workflow Management – Level 8 of the Stairway to Integration Services，目的在于对 SSIS 有一个全面清晰的认识，所有内容在原文的基础上进行实操，由于版本差异、个人疑问等多种原因，未采用完全翻译的原则，同时也会对文中内容进行适当修改，希望最终可以更有利于学习和了解 SSIS，

感谢支持！

高级SSIS工作流管理

在之前的部分，我们创建了一个 新SSIS包，首先查看了脚本任务和SSIS中的优先约束。检查了 MaxConcurrentExecutables 包属性。还检查、演示和测试了优先约束的 “On Success”, “On Completion” 和 “On Failure” 功能。

本篇中，将深入了解 SSIS工作流管理 —— 学习 SSIS 变量和复杂的优先约束表达式。

关于变量(About Variables)

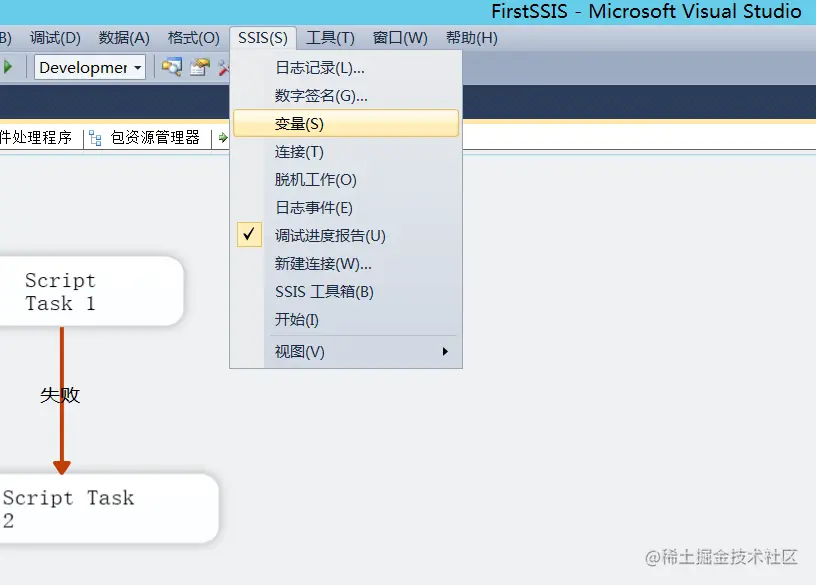

打开 Precedence.dtsx包(如果没打开的话)。点击 visual studio 顶部的 SSIS 下拉菜单，点击选中 "变量"(Variables) 菜单项，打开显示变量窗口。

在 变量窗口(Variables window) 的顶部，可以发现SSIS变量的工具条，这些按钮是：

  • 添加变量
  • 移动变量
  • 删除变量

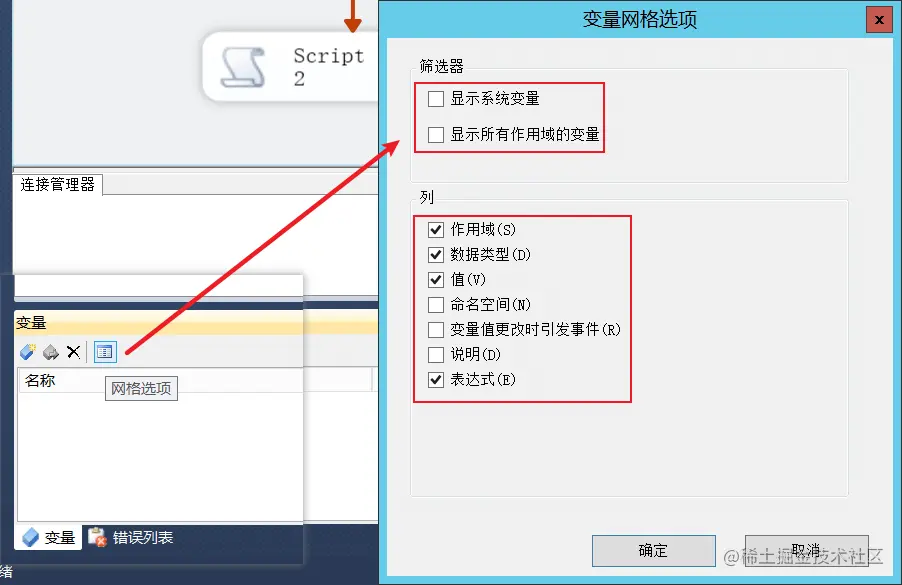

  • 网格选项

在网格选项中，可以设置是否显示系统变量，以及变量窗口表格中显示的列。

系统变量是 System 命名空间下的变量。许多SSIS包属性、或SSIS包中创建的组件、对象属性都是系统变量。

变量和命名空间(Variables and Namespaces)

SSIS包中有两个默认命名空间：System 和 User。我们不能添加系统变量，但是可以添加 用户变量 或者 创建一个新命名空间。作用域和命名空间下的 变量名 必须是唯一的。

比如，在 "User" 命名空间中你可以有一个 "MyVariable" 变量名，完全限定名称是 "User::MyVariable"(<Namespace>::<VariableName>)。当前例子中，User::MyVariable 位于 Precedence.dtsx 包作用域中。我们可以在 "User2" 命名空间中有另一个变量 "MyVariable"，User2::MyVariable 也是位于 Precedence.dtsx 包作用域。

为了创建 User2 命名空间，你需要显示命名空间列，并编辑"User"文本为"User2"。当在相同的作用域访问位于不同命名空间的相同名称变量时，你需要使用完全限定变量名，否则你将收到一个如下类似的错误：

变量名称不明确，因为具有该名称的多个变量存在于不同的命名空间中。指定名称空间限定名称以防止歧义。

The variable name is ambiguous because multiple variables with this name exist in different namespaces. Specify namespace-qualified name to prevent ambiguity.

添加变量(Add a Variable)

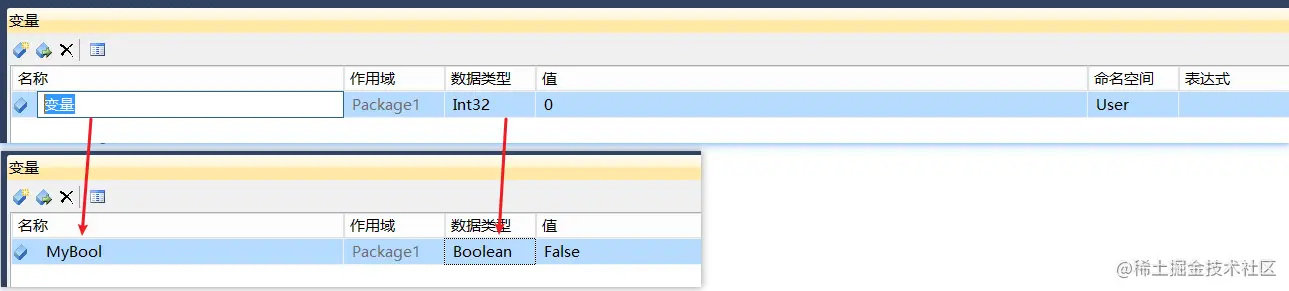

点击 变量窗口 的 "添加变量" 按钮，一个新的 Int32 数据类型的名为"变量"(Variable)的变量被创建。

重命名变量为"MyBool"，修改它的数据类型为 Boolean。

现在，可以在优先约束表达式中使用该变量了。

表达式和优先约束

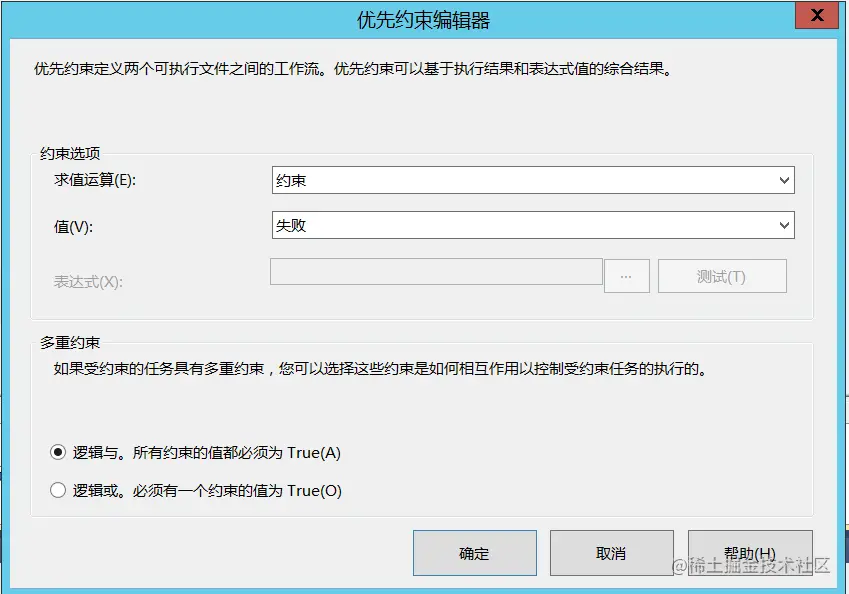

右击 “Script Task 1” 和 “Script Task 2” 之间的优先约束，点击 "编辑..."，打开优先约束编辑器

这里有两组控制按钮，分别是 "约束选项"(Constraint options) 和 "多重约束"(Multiple constraints)。在构建SSIS包时，我将控制流任务定向为从上到下的顺序执行(top-to-bottom)。

位置任务(positioning tasks)的一个积极的副作用是执行流从上到下。优先约束编辑器上的 组框(groupboxes) 的排列与控制流上优先约束的物理布局在某种程度上保持一致："约束选项"(Constraint options)组框 设置优先约束中与上一个任务或优先约束"起点"相关的属性；"多重约束"(Multiple constraints)组框 设置有关下一个任务或优先约束"端点"的属性。

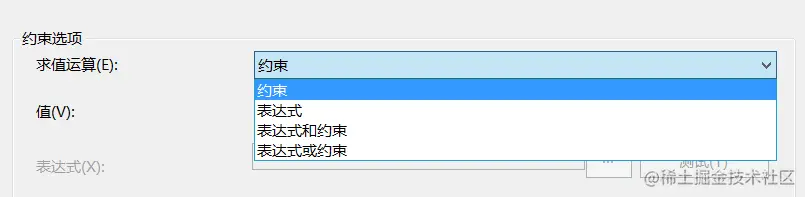

在优先约束编辑器中，点击 "求值运算"(Evaluation operation) 下拉列表。可以看到几个选项列表：

  • 约束Constraint
  • 表达式Expression
  • 表达式和约束Expression and Constraint
  • 表达式或约束Expression or Constraint

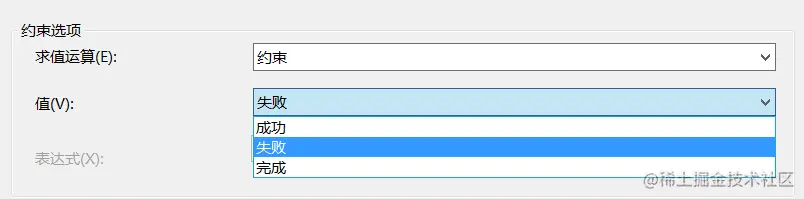

默认选项是约束(之前的介绍都是使用的这个选项)。约束允许配置何时或是否执行下一个任务 —— 仅仅根据上一个任务的执行结果。值下拉列表包含约束评估的选项：成功，失败和完成。

优先约束中使用表达式

修改 "求值运算"(Evaluation operation) 下拉列表为 "表达式"(Expression)，并在表达式文本框中输入"@MyBool"

点击 "测试"(test) 按钮，验证表达式文本框中的表达式。

SSIS 变量 MyBool 是一个 Boolean 类型的值，其默认值为False。表达式文本框中的值必须是 True 或 False。此处也可以编辑表达式为"@MyBool == True"。表达式"@MyBool"和"@MyBool == True"在逻辑上是相等的，因为它们有相同的结果。

配置好后，关闭优先约束编辑器。

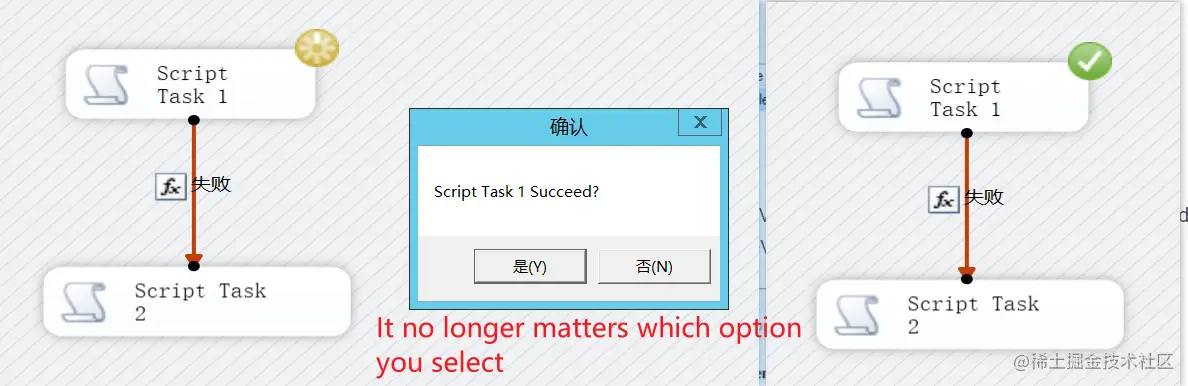

调试运行 'Precedence.dtsx' 包。运行 "Script Task 1" 出现询问成功或失败的消息框。此时，无论你选择哪个选项都没关系，因为优先约束评估仅仅基于 SSIS 的 Boolean 变量@MyBool的值。@MyBool默认是 False，所以 "Script Task 2" 将永远不会执行(因为优先约束永远不能评估为True)

脚本任务的脚本中使用变量

下面创建更有用的测试。

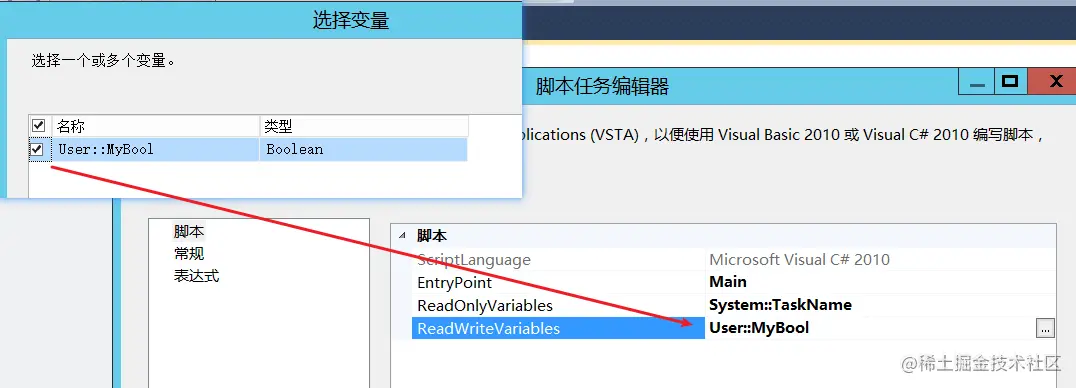

打开 "Script Task 1" 编辑器，并点击 "ReadWriteVariables" 属性的省略号，显示选择变量窗口，选择 User::MyBool 变量。

点击确定按钮，关闭选择变量窗口，脚本任务编辑器的 ReadWriteVariables 属性现在包含了 SSIS 变量 "User::MyBool"。

点击"编辑脚本"(Edit Script)按钮，在 Main 函数中编辑代码如下：

public void Main()
{
        // TODO: Add your code here
        var sTaskName = Dts.Variables["TaskName"].Value.ToString();
        var boxRes = MessageBox.Show("设置MyBool为True?", sTaskName, MessageBoxButtons.YesNo);
        if (boxRes == DialogResult.Yes)
        {
            Dts.Variables["User::MyBool"].Value = true;
        }
        else
        {
            Dts.Variables["User::MyBool"].Value = false;
        }
        Dts.TaskResult = (int)ScriptResults.Success;
}

保存并关闭脚本编辑器，点击"确定"关闭脚本任务编辑器。

调试运行 Precedence.dtsx 包，分别测试点击 "Script Task 1" 中消息框的不同按钮：点"是"时会执行"Script Task 2"；点"否"时，整个执行将在不执行"Script Task 2"情况下结束。

深入使用变量

右击 "Script Task 2"，点击复制，然后右击控制流的空白部分，点击"粘贴"。将会出现 "Script Task 2 1" 脚本任务。

重命名 "Script Task 2 1" 为 "Script Task 3"，从 "Script Task 1" 连接一个新的"优先约束"。

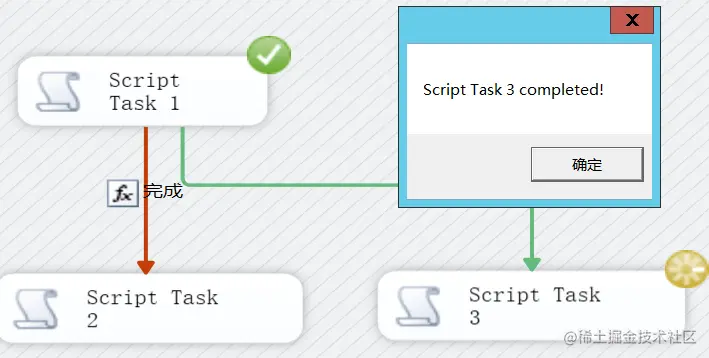

如果此时执行SSIS包，不管你点击设置的 MyBool 变量，"Script Task 1"都会执行成功，连接 "Script Task 1" 和 "Script Task 3" 的优先约束将会评估为True，消息框 "Script Task 3 completed" 将会显示。

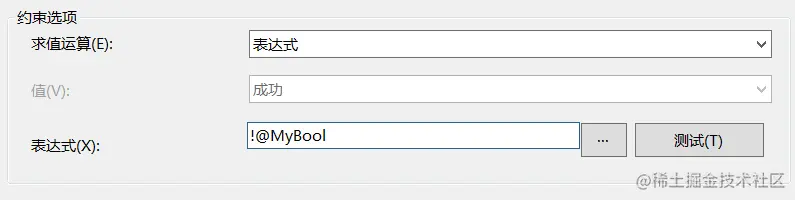

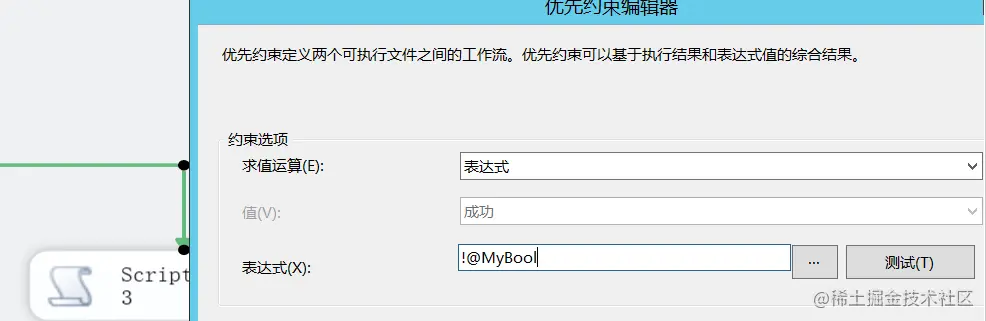

右击 "Script Task 1" 和 "Script Task 3" 之间的有限约束，打开优先约束编辑器，改变 "求值操作"(Evaluation Operation) 为 “表达式”。在表达式文本框中输入 "!@MyBool"，如下：

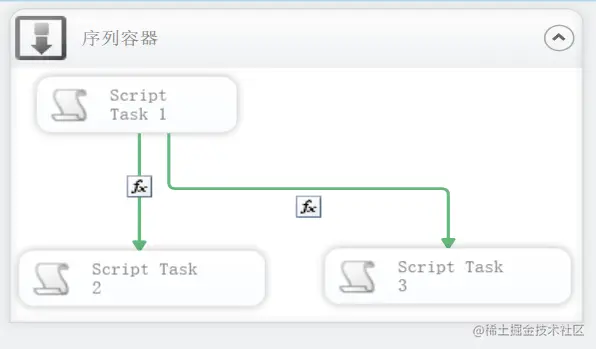

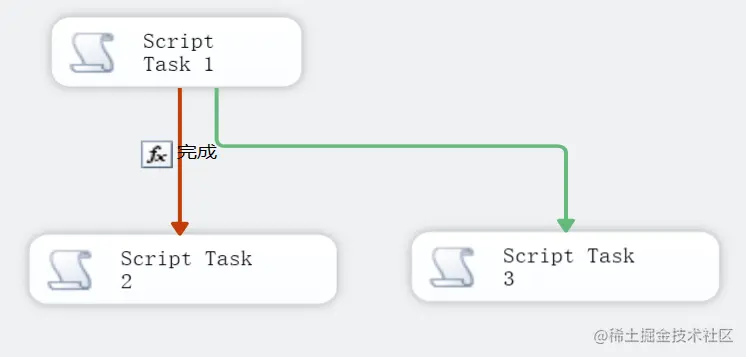

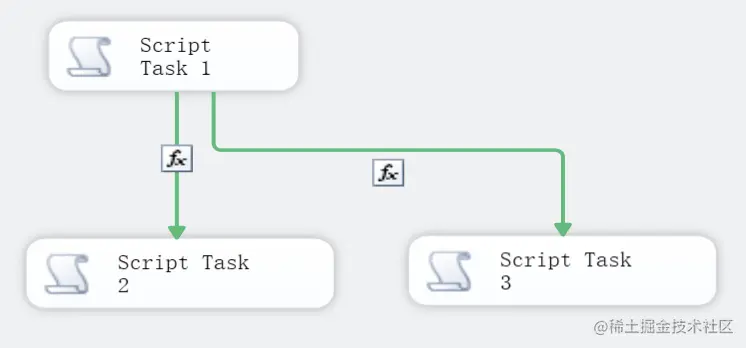

"!@MyBool" 表示 "Not MyBool"。点击确定按钮关闭编辑器。目前控制流应该和下面的相似

执行SSIS包，如果你点击 "Script Task 1" 提示框的"是"按钮，"Script Task 2" 将会执行；如果你点击"否"按钮，"Script Task 3" 将会执行

原文中有关于优先约束颜色的视觉反馈的介绍。实际上，在 Visual Studio 2010 shell(SQL Server 2012) 中，视觉反馈并没有起到足够的作用，因为其颜色并没有在相应状态下改变。可能和版本不同，此处省略此段内容。

复制并禁用以保留现有工作

在进行更多操作之前，让我们保留已经完成的工作。

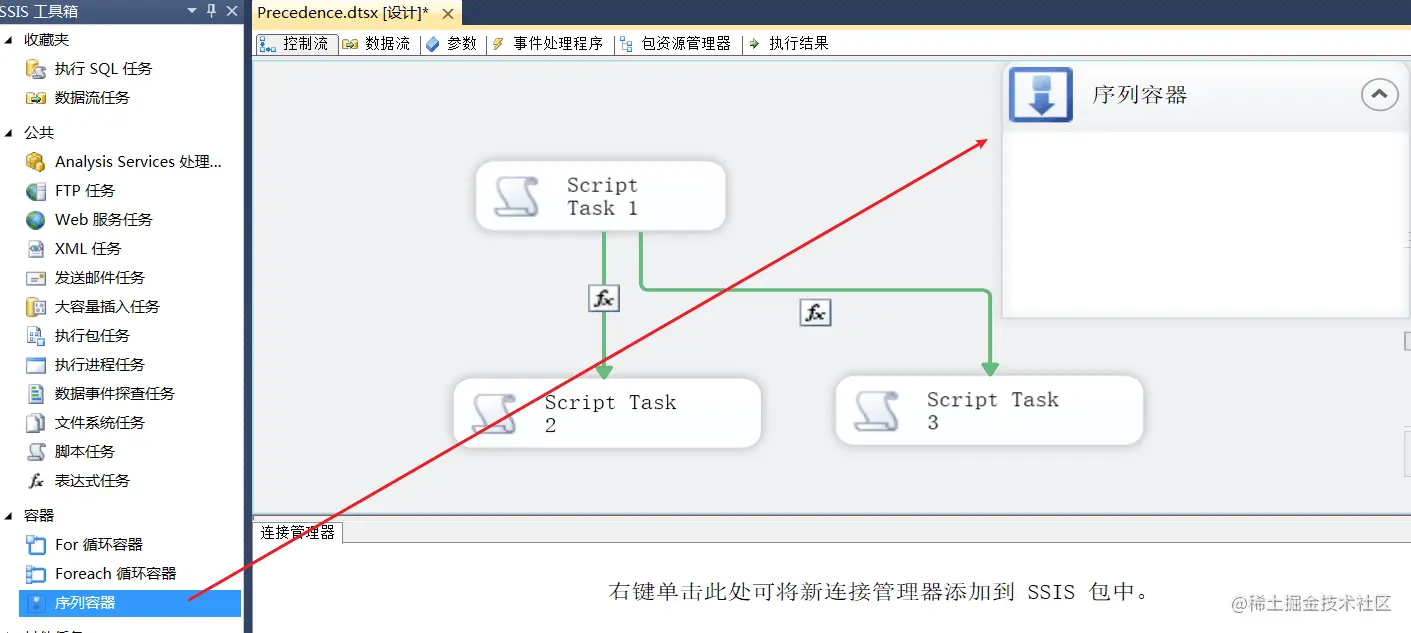

从SSIS工具箱(toolbox)中，拖拽 “序列容器”(Sequence Container) 到控制流中。

SSIS工具箱的显示，可以通过顶部菜单 SSIS 中的菜单项 "SSIS工具箱" 控制

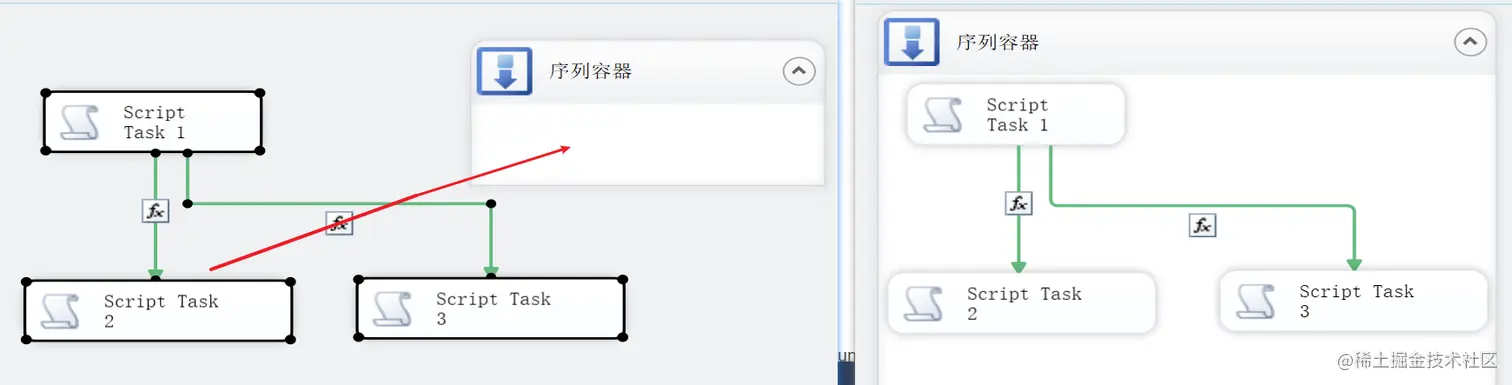

点击 控制流 的空白处，并围绕着三个脚本任务(script task)画一个盒子，可以将它们作为一组，整体拖拽到序列容器中

拖进入后，大多数时候，序列容器会自动调整大小围绕这些项。如果没有，可以手动调整大小。

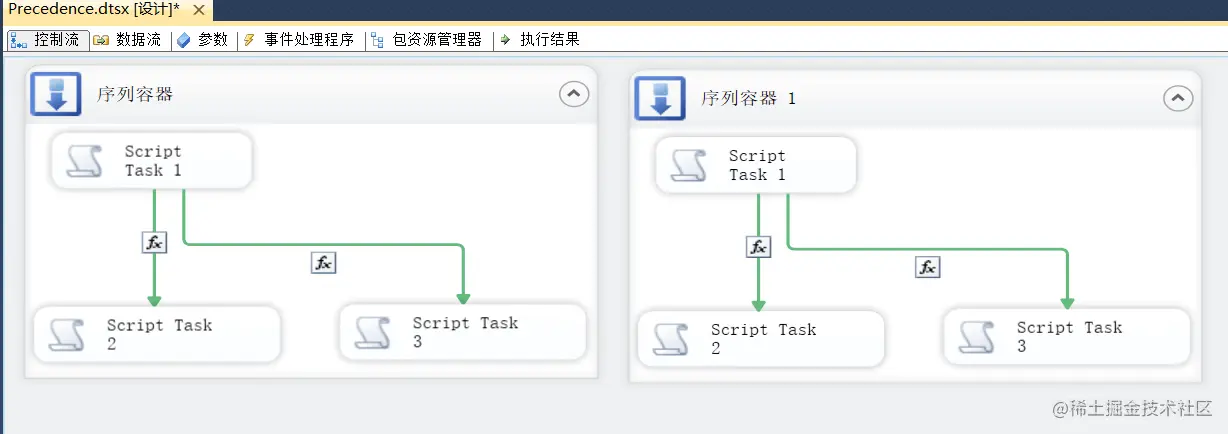

右键 序列容器，点击 "复制"。然后，右击控制流的空白处，点击"粘贴"。此时控制流应该如下所示：

右击第一个序列容器(原始的那个)，点击 "禁用"(Disable)，序列容器和它的内容显示为禁用(变灰)

现在，当进行新工作时，我们可以保留已经完成的工作。

多重约束(Multiple Constraints)

在 "序列容器1" 中，删除 "Script Task 1"。同时也会删除 "Script Task 1" 与 "Script Task 2"/"Script Task 3" 之间的优先约束。复制 "Script Task 2" 并粘贴到 "序列容器1"，重命名新脚本任务为"Script Task 4"。

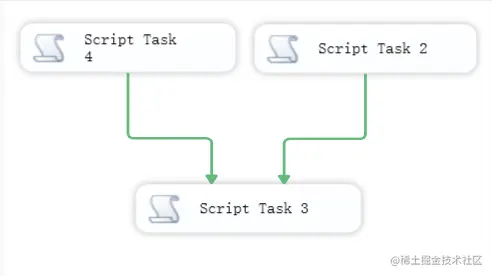

移动和调整 "Script Task 2" 和 "Script Task 4"并排显示，"Script Task 2" 和 "Script Task 3"、"Script Task 4" 和 "Script Task 3"之间各自连接一个优先约束

现在，先考虑一下：为了使 "Script Task 3" 执行，必须做什么？

  1. 什么都不做。其他任务执行时，"Script Task 3" 也执行。
  2. "Script Task 3" 在 "Script Task 4" 或 "Script Task 2" 执行并成功之后执行。
  3. "Script Task 3" 在 "Script Task 4" 和 "Script Task 2" 执行并成功之后执行。
  4. "Script Task 3" 永远不执行。

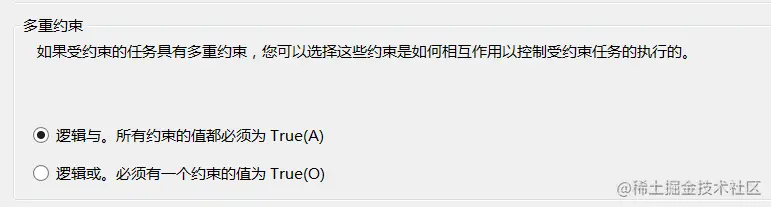

可以通过检查两个 优先级约束编辑器 来找到答案，焦点放在 “多重约束” 组框上：

记住，多重约束框组 定义优先约束如何在端点(EndPoint，优先约束结束的箭头)工作。当端点上只有一个优先约束落在任务上是，这些选项没有意义(它们的行为方式相同)。但是，当有多个约束落在端点任务上时（如此处所示），这些选项至关重要。

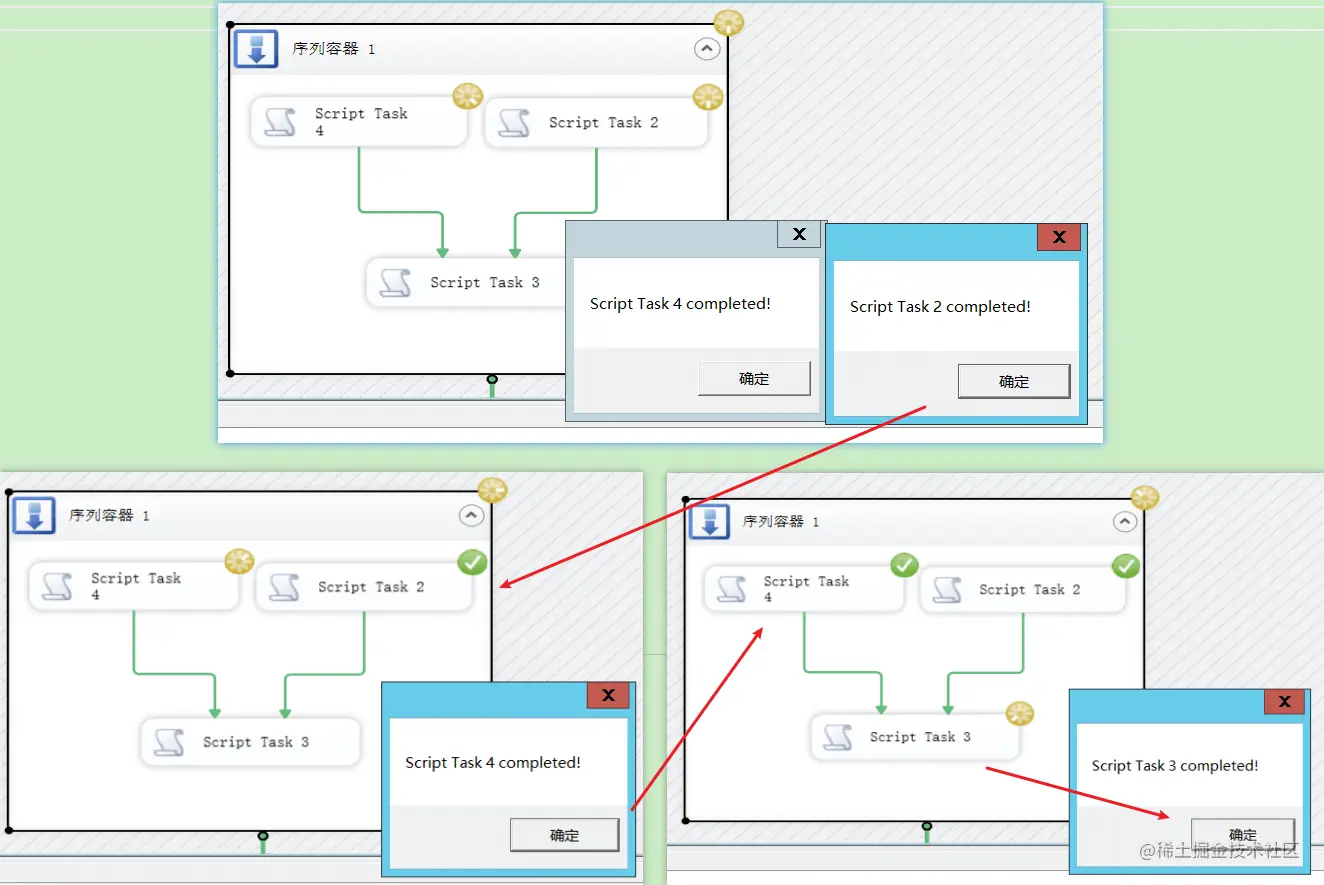

"逻辑与"(Logical AND) 选项是默认选中的。意味着端点任务执行前，位于该端点任务上的所有优先约束必须评估。在此例中，它意味着 "Script Task 4" 和 "Script Task 2" 必须结束和成功，"Script Task 3" 才会触发。执行SSIS包进行验证。

直到 "Script Task 4" 和 "Script Task 2" 完成执行并成功，"Script Task 3" 才会开始执行(上面第3个答案)。这是逻辑与多重约束的作用。

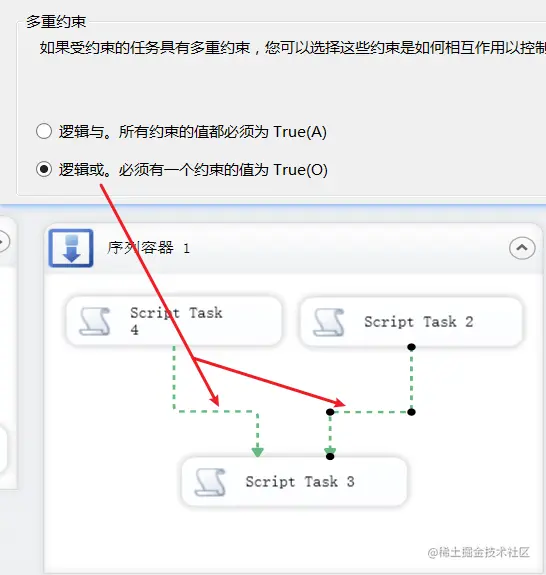

下面测试 "逻辑或"(Logical Or)。停止调试运行，双击启用的优先约束中的一个打开编辑器，将多重约束更改为"逻辑或"。点击“确定”，关闭优先约束编辑器。连接"Script Task 3"的两个优先约束都变成了虚线表示。

由于多重约束处理的是端点任务(endpoint tasks)。对一个的改变将应用到所有连接到端点任务的优先约束。

之前，多重约束配置为"逻辑与"，前面的优先约束必须都在执行后续任务之前进行评估。

现在配置为"逻辑或"，"Script Task 3" 执行前会做什么？此处是上面的答案2："Script Task 3" 在 "Script Task 4" 或 "Script Task 2" 执行并成功之后执行。

执行SSIS包并进行测试。

混合约束和表达式评估操作（表达式求值运算）

如果 SSIS 仍在运行则停止它。

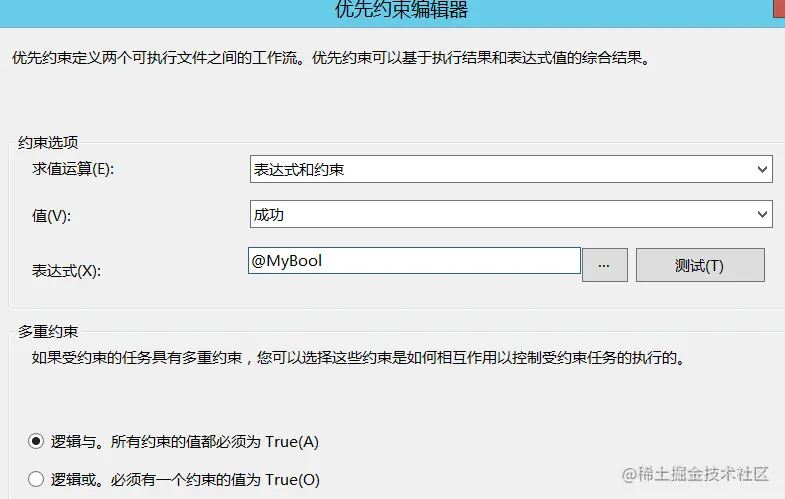

双击 "Script Task 4" 和" Script Task 3" 之间的优先约束打开优先约束编辑器。修改多重约束为逻辑与。设置 求值运算(Evaluation Operation) 为 "表达式和约束"(Expression and Constraint)。确认"值"设置为"成功"，表达式设置为 "@MyBool"

为了这个优先约束进行评估(运算)，前面的任务必须执行成功，并且 SSIS 变量 "User::MyBool" 的值必须为 True。"MyBool"默认设置为False。

这个优先约束将永不会评估为True，因为必须是约束为True(执行成功，Success)和表达式(MyBool)为True。但是MyBool是False。这样最后不管脚本任务是否执行成功，都会阻止优先约束的评估。

尝试执行当前包，可以发现 "Script Task 3" 将永远不会执行。

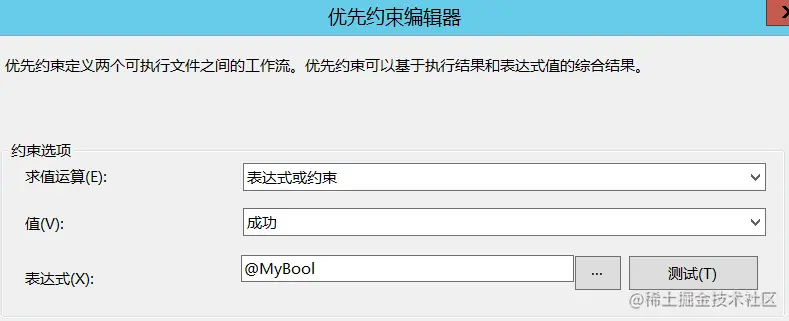

重新打开 "Script Task 4" 和 "Script Task 3" 之间优先约束编辑器。修改"求值运算"为"表达式或约束"(Expression or Constraint)：

关闭编辑器，并运行SSIS包。这次"Script Task 3"将会执行。

"Script Task 3" 执行是因为连接到它的两个优先级约束都评估为True。很容易理解如何评估 "Script Task 2" 和 "Script Task 3" 之间的优先级约束。但是，"Script Task 4" 和 "Script Task 3" 之间的优先级约束如何评估？评估运算设置为“表达式或约束”，这意味着表达式或约束必须评估为True。如果两个都为True，则优先约束也将为True。但是OR条件至少需要一个表达式或约束条件来评估True。因为变量值设置为False，所以表达式 MyBool 的结果不为True。约束 —— 成功执行上一个任务 —— 评估为True。这就是允许执行 "Script Task 3" 的原因。

优先约束注释(Annotation)

在操作的过程中，你可能注意到：我们将"求值运算"从"表达式和约束"修改为"表达式或约束"的过程中，控制流中图画呈现在视觉上没有任何变化。(实际上，"求值运算" 只有修改 "约束" 的值时，才会在视觉上改变颜色)。

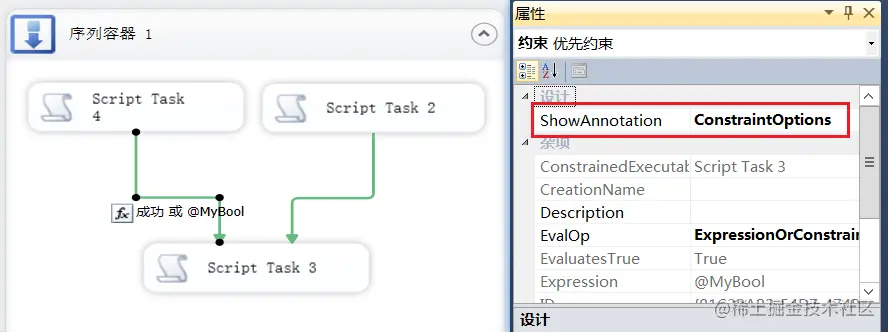

我们如何分辨其中的不同呢？可以借助于注释实现：点击优先约束选中它，然后按"F4"显示属性，可以看到第一个属性 "ShowAnnotation"，将其设置为 "ConstraintOptions"。

ShowAnnotation 属性的 ConstraintOptions 设置显示：用于阐明优先级约束的评估操作(求值运算)的文本。

综合使用

编辑 "Script Task 2" 和 "Script Task 4" 的 Main() 函数代码如下：

public void Main()
{
         // TODO: Add your code here
         var sTaskName = Dts.Variables["TaskName"].Value.ToString();
         var boxRes = MessageBox.Show("set "+sTaskName + " Succeed?", "确认", MessageBoxButtons.YesNo);
         if (boxRes == DialogResult.Yes)
         {
             Dts.TaskResult = (int)ScriptResults.Success;
         }
         else
         {
             Dts.TaskResult = (int)ScriptResults.Failure;
         }
}

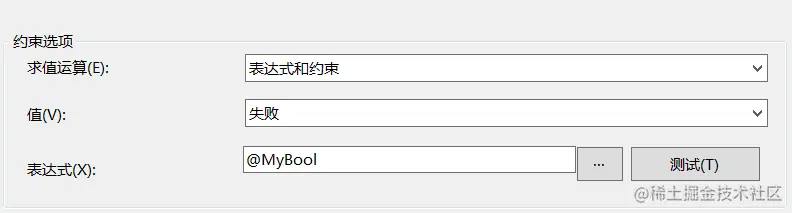

该代码在每个脚本任务中创建任务成功(success)的提示框。编辑 "Script Task 4" 和 "Script Task 3" 之间的优先约束，设置求值运算为 "表达式和约束"(Expression and Constraint)，值为"失败"，表达式为 "@MyBool"

编辑 "Script Task 2" 和 "Script Task 3" 之间的优先约束，设置求值运算为"表达式"(Expression)，表达式为"!@MyBool"

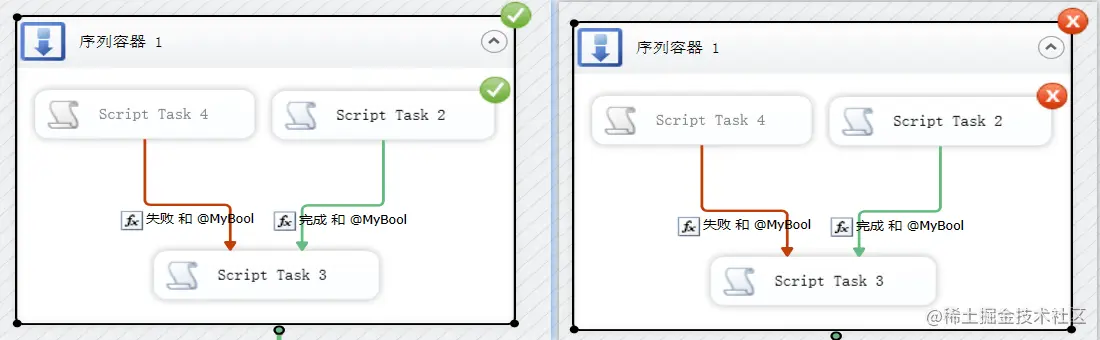

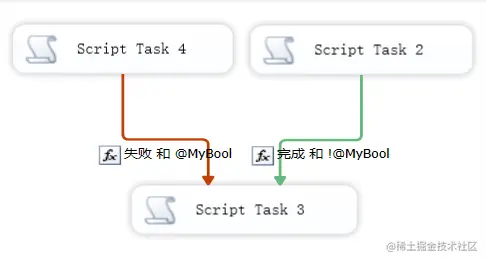

如下，是两个优先约束的 "ShowAnnotation" 属性都为 "ConstraintOptions" 显示的效果：

求值运算(Evaluation Operation)设置为表达式，会导致 "ConstraintOptions" 显示为 "Completion and "。

"Script Task 3"执行之前会发生什么？

  1. 什么都不发生。当其他任务执行时，"Script Task 3"将执行。
  2. "Script Task 4" 或 "Script Task 2" 执行并成功后，将执行"Script Task 3"。
  3. "Script Task 4" 和 "Script Task 2" 执行并成功后，将执行"Script Task 3"。
  4. "Script Task 3" 将永远不会执行。

可以运行SSIS包测试下。

这是一个技巧问题(trick question，诡计问题)。答案是4 —— "Script Task 3" 将永远不会执行。

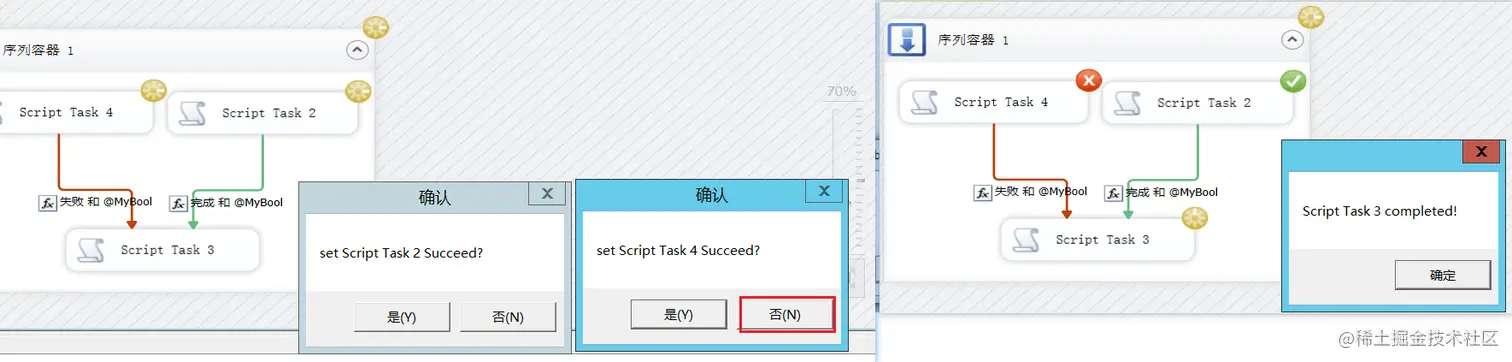

下面修改 "MyBool" 值为 True，"Script Task 2" 和 "Script Task 3" 之间的表达式改为 "@MyBool"

其他"陷阱"(Gotcha)

禁用 "Script Task 4"，当执行SSIS包时，"Script Task 4" 将不执行，"Script Task 3" 也同样不会执行

为什么？MyBool为True，"Script Task 2"完成。"Script Task 4"跳过。当 "Script Task 4" 禁用后，控制流推断为 "成功"(Success)。这意味着"失败优先约束"将不会评估。

总结

本篇中，我们使用SSIS变量控制优先约束评估、检测多重约束，并查看了一个"陷阱(gotchas)"注意项。
