前言

学生阶段学习前端开发，工作后主要从事 H5 游戏开发，逐渐对图形学这个领域感兴趣，因此结合目前的技能，对 web 图形学这块做一些笔记和积累，也分享出来供大家参考学习。本文作为入门的第一篇文章，主要是对 Web 开发中用到的相关的图形渲染做一个介绍。

浏览器中渲染图形

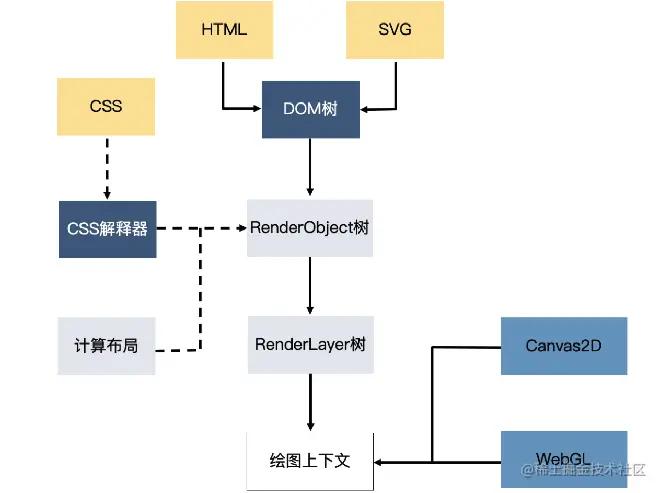

在 Web 上，图形通常是通过浏览器绘制的。现代浏览器是一个复杂的系统，其中负责绘制图形的部分是渲染引擎。渲染引擎绘制图形的方式，主要为以下4 种方式。

HTML + CSS

Web 开发主要以 HTML 来描述结构，以 CSS 来描述表现，以 JavaScript 来描述行为。

图形渲染上 HTML 与 CSS 使用相对较少，而且使用方式也不太一样。于是，有些人认为，图形渲染只能使用 SVG、Canvas 这些方式，不能使用 HTML 与 CSS。

这个想法不对，其实现代浏览器的 HTML、CSS 表现能力很强大，完全可以实现常规的图表展现，比如，我们常见的柱状图、饼图和折线图，当然也可以去做游戏。

使用 HTML + CSS 绘制的圆形饼状图

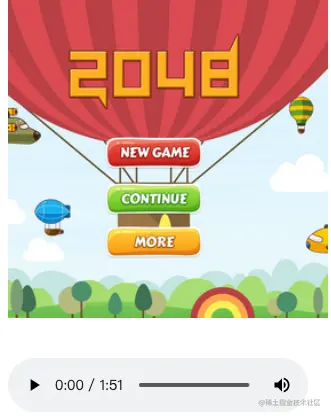

笔者学生时代使用 HTML + CSS 做的 2048 小游戏

使用 HTML + CSS 渲染图形会有以下的一些优点：

• 以dom的形式表示，事件绑定由浏览器直接分发到对应节点上

• 理解 CSS 的绘图思想对图形开发有帮助，例如，CSS 的很多理论就和视觉相关的。

• 一些简单的图标，用CSS来实现很有好处，既能简化开发，有不需要引入额外的库，节省资源，提高网页打开速度 。

当然 HTML + CSS 不作为主要的渲染图形技术，主要是有以下缺点：

• 绘制方式并不简洁，从CSS代码里，很难看出数据与图形的对应关系，很多换算需要开发来做。

• 当图形发生变化时，我们很可能要重新执行全部的工作，这样的性能开销非常巨大。

Web 开发着重于处理普通的文本和多媒体信息，渲染普通的、易于阅读的文本和多媒体内容，而图形开发则着重于处理结构化数据，渲染各种相对复杂的图表、图形元素、动画等。

SVG

SVG（Scalable Vector Graphics，可缩放矢量图），SVG 是一种基于 XML 语法的图像格式，可以用图片（img 元素）的 src 属性加载。

W3C上是这样描述的：SVG是一种基于XML语法的图像格式，通过XML文档描述绘图。什么意思？通俗点讲就是SVG是通过标签元素DOM来绘制图形,并且像操作普通的 HTML 元素一样，利用 DOM API 操作 SVG 元素。甚至，CSS 也可以作用于内嵌的 SVG 元素。

相比Canvas，SVG是位老前辈了，2003年这位前辈就已经是W3C 标准，但是由于它长相复杂而且有点不求上进，十几年来发展非常缓慢。

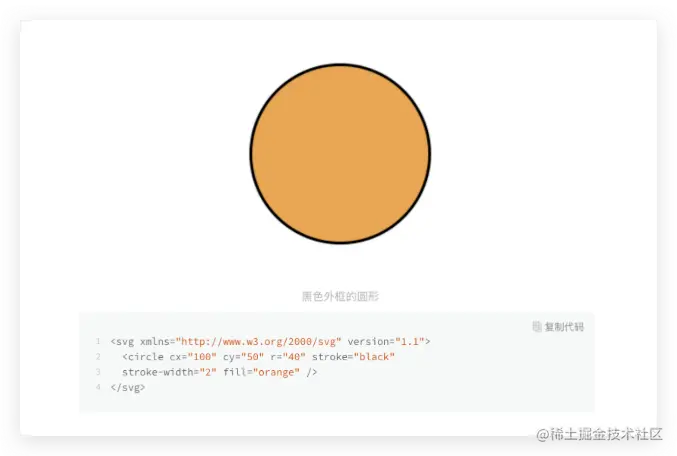

使用 SVG 绘制圆形

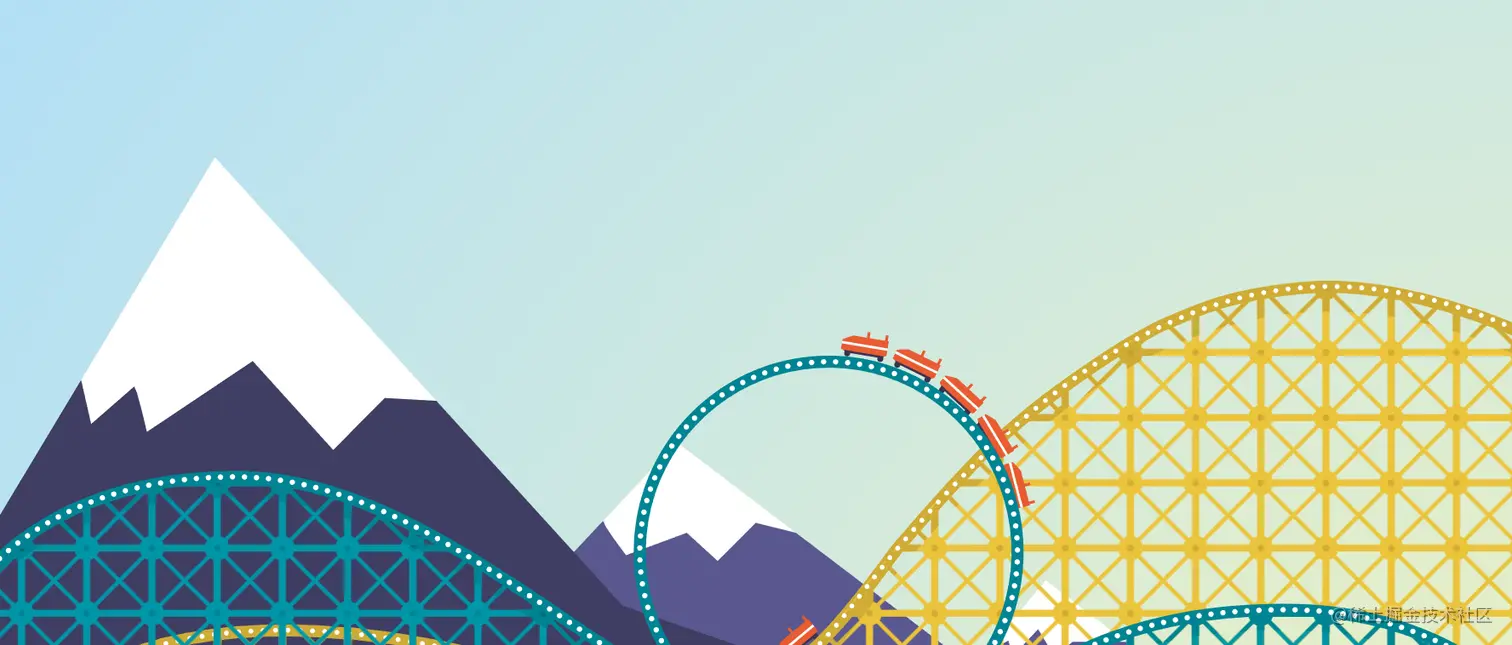

网上找到的 svg 动画，没想到 svg 也能做出这么酷炫的动画

SVG 绘制图表与 HTML 和 CSS 绘制的方式差别不大，只不过是将 HTML 标签替换成 SVG 标签，运用了一些 SVG 支持的特殊属性，SVG 就是 HTML 的增强版。

SVG是一种无损格式。这意味着它在压缩时不会丢失任何数据，呈现不同的颜色。最常用于网络上的图形和LOGO以及将在视网膜或其他高分辨率屏幕上查看的项目。

因此 SVG 有以下一些优点：

• 支持事件处理器。

• 不依赖分辨率，矢量格式可呈现任何大小而不降低其质量。

• SVG是一种无损格式。这意味着它在压缩时不会丢失任何数据，呈现不同的颜色。最常用于网络上的图形和LOGO以及将在视网膜或其他高分辨率屏幕上查看的项目。

同样 SVG 跟 HTML 有类似的缺点：

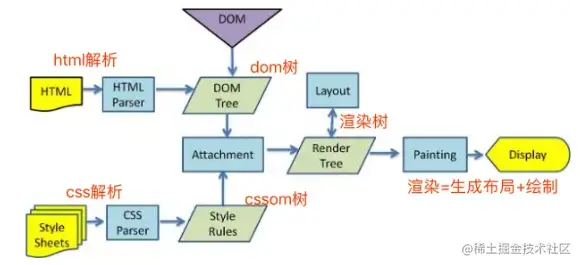

• SVG 元素与 HTML 元素一样，在输出图形前都需要经过解析、布局计算和渲染树生成。

• 复杂度高会减慢渲染速度（任何过度使用 DOM 的应用都不快）。

大量的 SVG 元素不仅会占用很多内存空间，还会增加引擎、布局计算和渲染树生成的开销，降低性能，减慢渲染速度。这也就注定了 SVG 只适合应用于元素较少的简单可视化场景。

SVG功能强大并且很灵活，并且有一些效果还是简单实现的(比如贝赛尔曲线上紧贴文字的效果)。但是每个SVG都是一个DOM元素，数量达到一定限度之后不可避免的会有明显卡顿，因为交互会使元素发生改变（位置移动、样式改变、增删改查等等）从而触发reflow，reflow会触发repaint，一个节点的reflow很可能导致子节点甚至是父节点或者同级节点的reflow，而reflow的性能成本很高。

SVG在处理千级的数量时就已经显得很吃力了。

Canvas2D

浏览器提供的 Canvas API 中的其中一种上下文，使用它可以非常方便地绘制出基础的2d几何图形。

Canvas 是HTML5提供的一种新标签, ie9才开始支持的，Canvas是一个矩形区域的画布，可以用JS控制每一个像素在上面绘画。Canvas 标签使用 JavaScript 在网页上绘制图像，本身不具备绘图功能，分别提供 Canvas 2D 和 WebGL 两种上下文来绘制图形。

有哪些值得推荐的开源 JavaScript Canvas 库，分别有哪些优势和劣势？

WebGL

浏览器提供的 Canvas API 中的另一种上下文，它是 OpenGL ES（OpenGL是最常用的跨平台图形库） 规范在 Web 端的实现，API 相对更底层。

WebGL可以为 HTML5 Canvas 提供硬件3D加速渲染，利用了 GPU 并行处理的特性，这让它在处理大量数据展现的时候，性能大大优于前 3 种绘图方式。

一般情况下，Canvas2D 绘制图形的性能已经足够高了，但是在三种情况下我们有必要直接操作更强大的 GPU 来实现绘图

• 绘制的图形数量非常多，比如有多达数万个几何图形需要绘制，而且它们的位置和方向都在不停地变化

• 对较大图像的细节做像素处理，比如，实现物体的光影、流体效果和一些复杂的像素滤镜

• 绘制 3D 物体。因为 WebGL 内置了对 3D 物体的投影、深度检测等特性，所以用它来渲染 3D 物体就不需要我们自己对坐标做底层的处理了。

如果要绘制的图形太多，或者处理大量的像素计算时，Canvas2D 依然会遇到性能瓶颈。

Canvas2D 和 WebGL 都是 Canvas 标签提供的上下文，所以他们存相同的优缺点的：

• 页面渲染性能受图形复杂度影响小。

• Canvas提供的功能更原始，适合像素处理，动态渲染和大数据量绘制。

• Canvas就没有reflow的概念了，只有repaint的概念，因此在性能上要比SVG 和 HTML/CSS 好很多。

相对以上两种渲染，有以下的缺点：

• 弱的文本渲染能力。

• 依赖分辨率，无法高效保真，画布较大时候性能较低。

• 没有实现动画的API，你必须依靠定时器和其他事件来更新Canvas

• 不支持事件处理器，事件分发由 canvas 处理，绘制的内容的事件需要自己做处理。

指令式编程 VS 声明式编程

对于以上4中绘图渲染方式的使用，概括地说，我们可以有两种编写代码的方式：声明式编程（Declarative）和指令式编程（Imperative）。

还有一种函数式编程（Functional）不在这次分享范围内，有兴趣的可自行了解。【译】web 开发中的声明式与命令式编程

其实不难理解，在前端开发的过程中，在使用 html、css、js 就能体会到不同编程范式的差异。

编程范式	定义	例子	绘图方式
声明式编程（Declarative）	告诉机器您想得到什么，让机器自己计算该如何做	SQL、声明式UI	HTML + CSS 、SVG
指令式编程（Imperative）	告诉机器该如何做，并得到自己想要的结果	常规的编程、C++	Canvas2D、WebGL

使用 WEB 图形系统绘图

经过上面编程方式范式的了解，我们还是实际来体验一下不同编程范式和图形系统绘图。

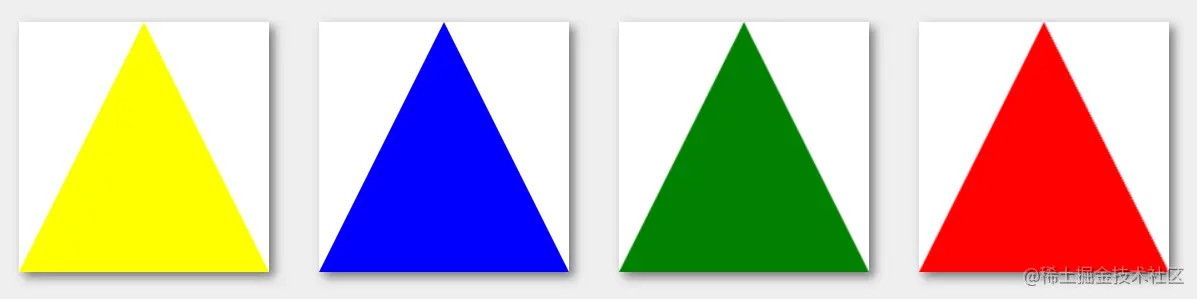

使用上述 4 种绘图方式绘制一个三角形

HTML + CSS

<div class="box">
    <div id="htmlDemo"></div>
</div>

#htmlDemo {
    width: 0;
    height: 0;
    border-bottom: 200px solid yellow;
    border-top: 0px solid transparent;
    border-left: 100px solid transparent;
    border-right: 100px solid transparent;
}

SVG

<div class="box">
    <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
        <!-- 多边形 -->
        <polygon points="0,200 100,0 200,200" style="fill: blue" />
    </svg>
</div>

Canvas2D

<div class="box">
    <canvas id="canvas" width="200" height="200"></canvas>
</div>

// 第一步： 获取 canvas 上下文
const canvas = document.querySelector('#canvas') as HTMLCanvasElement;
const context = canvas.getContext('2d');

// 第二步：用 Canvas 上下文绘制图形。
context.save();
context.fillStyle = 'green';
context.beginPath();
context.moveTo(canvas.width / 2, 0);
context.lineTo(0, canvas.height);
context.lineTo(canvas.width, canvas.height);
context.fill();
context.restore();

WebGL

// 第一步：创建 webgl 上下文
const canvas = document.querySelector('#webgl') as HTMLCanvasElement;
const gl = canvas.getContext('webgl');

//第二部：创建 webgl 程序
// 顶点着色器
const vertex = `
  attribute vec2 position;
  void main() {
    gl_PointSize = 1.0;
    gl_Position = vec4(position, 1.0, 1.0);
  }`;
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertex);
gl.compileShader(vertexShader);

// 片元着色器
const fragment = `
  precision mediump float;
  void main() {
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
  } `;
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragment);
gl.compileShader(fragmentShader);

// 创建 webgl 程序
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
gl.useProgram(program);

// 第三步：将数据存入缓冲区
const points = new Float32Array([-1, -1, 0, 1, 1, -1]);
const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

// 第四步：将缓冲区的数据读到GPU
const vPosition = gl.getAttribLocation(program, 'position'); // 获取顶点着色器中的position变量的地址;
gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0); // 给变量设置长度和类型;
gl.enableVertexAttribArray(vPosition); // 激活这个变量;

// 步骤五：执行着色器程序完成绘制
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);

可以发现实现同一个三角形，HTML + CSS 和 SVG 实现起来，只需要几行代码即可，而 Canvas2D 和 WebGL，特别是 WebGL，需要调用对应的指令来告诉计算机来如何渲染一个三角形。

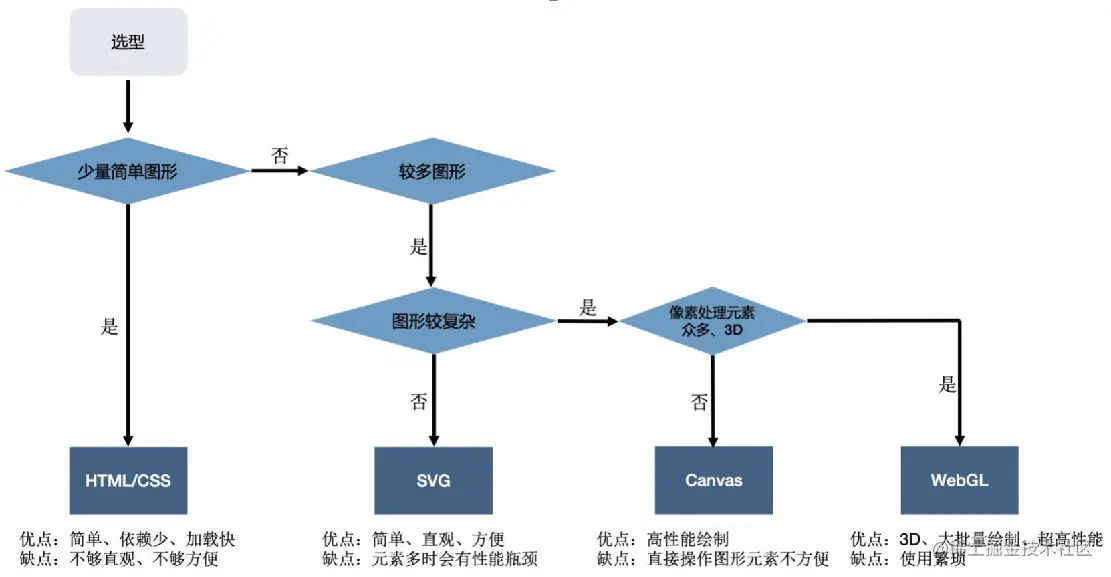

总结

• HTML+CSS 的优点是方便，不需要第三方依赖，甚至不需要 JavaScript 代码。如果我们要绘制少量常见的图表，可以直接采用 HTML 和 CSS。它的缺点是 CSS 属性不能直观体现数据，绘制起来也相对麻烦，图形复杂会导致 HTML 元素多，而消耗性能。

• SVG 是对 HTML/CSS 的增强，弥补了 HTML 绘制不规则图形的能力。它通过属性设置图形，可以直观地体现数据，使用起来非常方便。但是 SVG 也有和 HTML/CSS 同样的问题，图形复杂时需要的 SVG 元素太多，也非常消耗性能。

• Canvas2D 是浏览器提供的简便快捷的指令式图形系统，它通过一些简单的指令就能快速绘制出复杂的图形。由于它直接操作绘图上下文，因此没有 HTML/CSS 和 SVG 绘图因为元素多导致消耗性能的问题，性能要比前两者快得多。但是如果要绘制的图形太多，或者处理大量的像素计算时，Canvas2D 依然会遇到性能瓶颈。

• WebGL 是浏览器提供的功能强大的绘图系统，它使用比较复杂，但是功能强大，能够充分利用 GPU 并行计算的能力，来快速、精准地操作图像的像素，在同一时间完成数十万或数百万次计算。另外，它还内置了对 3D 物体的投影、深度检测等处理，这让它更适合绘制 3D 场景。
