一 概述

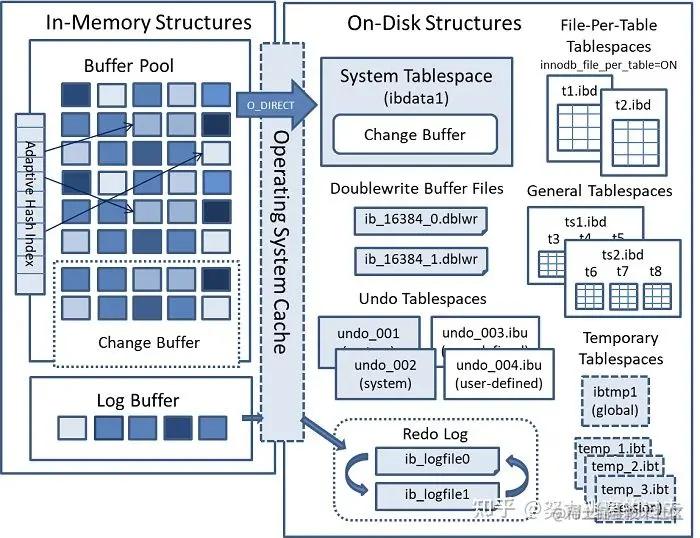

如上图所示，mysql的InnoDB存储引擎架构，包括了内存架构和磁盘架构两部分。其中，内存架构部分包括：缓冲池（Buffer Poll）、修改缓冲区（Change Buffer）、自适应hash索引（Adaptive Hash Index）、日志缓冲区（Log Buffer）。磁盘架构包括：表、索引、表空间、双写缓冲区(Doublewrite Buffer)、重做日志(Redo Log)、撤销日志(Undo Logs)。
本章将阐述Mysql InnoDB的架构中的组成部分，并在后续系列文章中详细描述各部分的细节。
2.1 缓冲池（Buffer Pool）
缓冲池是InnoDB位于主存储器中的一片区域，用于缓存访问过的表和索引数据。缓冲池允许直接从内存处理频繁使用的数据，这加快了处理速度。在专用服务器上，通常高达80%的物理内存会分配给缓冲池。
为了提高大容量读操作的效率，缓冲池被分割成一个个可以容纳多行的页(pages)。为了方便缓存管理，缓冲池被实现成页的链表结构；很少使用的数据会使用LRU算法的一种变体从缓存中淘汰。
了解如何利用缓冲池将频繁访问的数据保存在内存中，是MySQL调优的一个重要方面。
2.2 修改缓冲区
修改缓冲区是一个特殊的数据结构，用于缓存不在缓冲池中的那些二级索引页的变更。由insert, update或delete这些dml操作导致被缓存的变化，将在当这些页被其他读操作加载到缓冲池后合并。

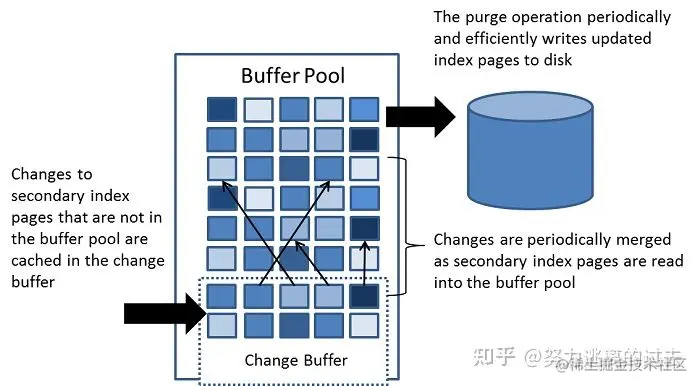

修改缓冲区结构
2.3 自适应hash索引
自适应散列索引特性，使InnoDB在具有适当的负载组合和充足的缓冲池内存的系统上，执行得更像内存数据库，而不会牺牲事务特性或可靠性。自适应哈希索引特性通过变量: innodb_adaptive_hash_index开启，或在服务启动时通过--skip-innodb-adaptive-hash-index参数关闭。
根据观察到的搜索模式，hash索引是使用索引key的前缀来创建的。前缀可以是任意长度，并且可能只有B树中的一些值出现在哈希索引中。哈希索引是根据需要为经常访问的索引页构建的。
2.4 日志缓冲
日志缓冲区是保存即将写入磁盘上日志文件的数据的内存区域。日志缓冲区大小由变量innodb_log_buffer_size定义。默认的大小是16MB。日志缓冲区的内容定期刷新到磁盘。大的日志缓冲区能够在事务提交前无需写入redo日志数据到磁盘的情况下执行大事务。因此，如果你有更新、插入、删除很多行记录的事务，可以通过增加日志缓冲区的大小来减少磁盘I/O。
innodb_flush_log_at_trx_commit变量控制日志缓冲区的内容如果写入并刷新到磁盘。innodb_flush_log_at_timeout变量控制日志刷新频率。
