简介

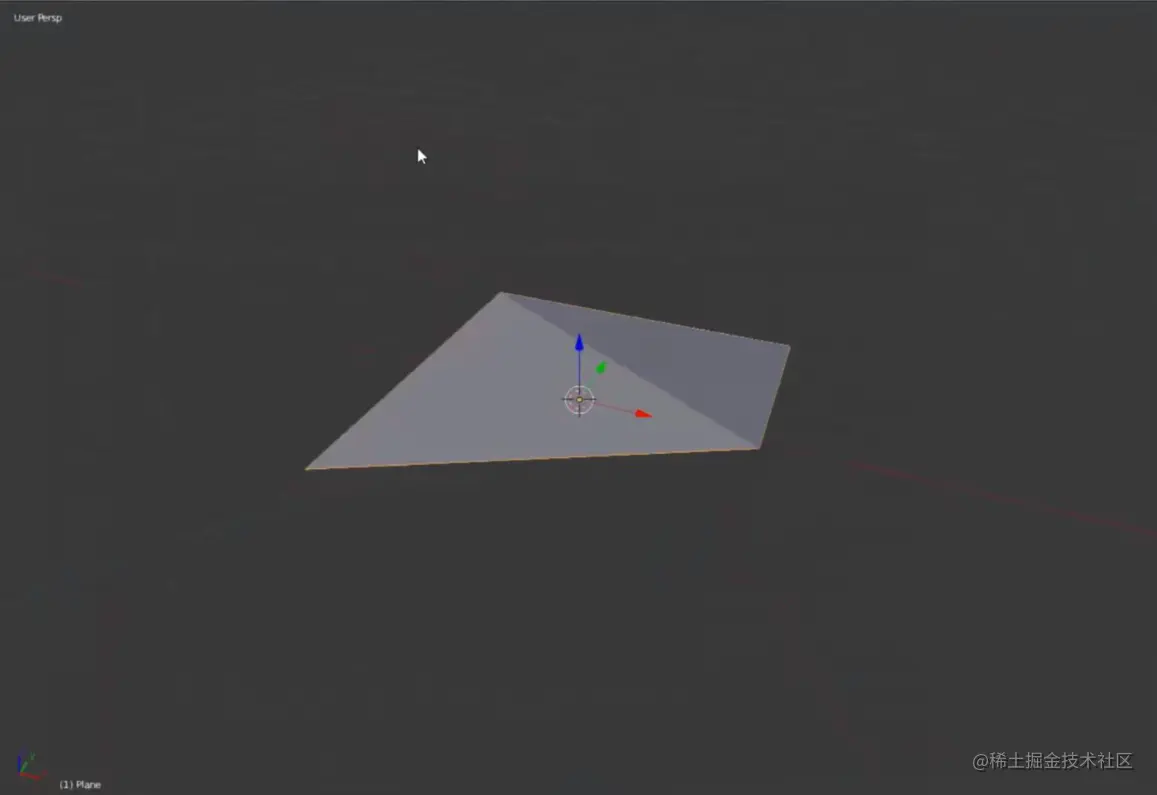

对于OpenGL而言，一个模型所需要的所有顶点信息(例如:位置,法线,贴图...)都需要放在GPU的显存里,如何高效的管理且有序的管理这些数据便是OpenGL所考虑的问题，了解了OpenGL管理这些数据的方式,我们也就明白了VAO/VBO/EBO三者之间的区别与联系。如图所示，这是在blender中建模的一个模型，由四个顶点构成了两个三角形，将其导出成obj格式后，并且用txt格式打开便可以看到下面的数据。

首先我们来解读下图中的信息：

O : 文件名称
V : 顶点位置信息
Vt: 顶点uv信息
Vn：平面法线信息
f：平面的顶点构成对于一些稍微有美术经验的程序员来说，当他打开obj格式文件，模型的大致信息他就一目了然，哪些数据属于顶点位置信息，哪些数据属于顶点的uv信息...可是对于GPU来说，它得到的数据是由一串连续数字组成的长字符，这串字符包含了一个模型的所有数据，它们的杂糅的组织在一起，并且晦涩难懂。

-1.000000 0.000000 1.000000 0.000000 0.065193 1.000000 0.751341 1.000000  1.000000 0.000000.......

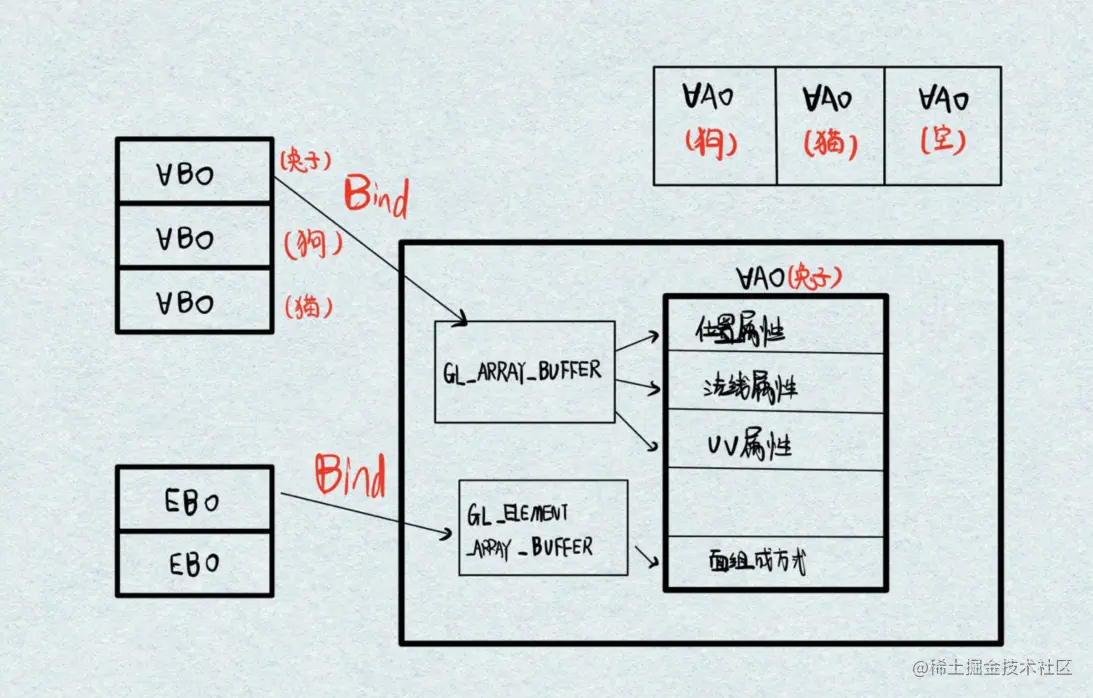

理解了上述概念后，便可以知道OpenGL一系列方法和一组对象具体的功能和作用了,这里先给出一张本人的概念理解图便于大家总体上的理解

VBO相当于上述杂乱无章的字符串
VAO就相当于GPU能看懂的obj格式，
EBO就相当于obj格式中的f规定哪些点规定一个三角形，可以避免顶点的重复设置(比如一个正方形若不引用EBO，则需要六个顶点构成两个三角形，若引入EBO则只需要四个顶点就可以构成两三角形。)

顶点缓冲对象（Vertex Buffer Objects，VBO）

顶点缓冲对象VBO是在显卡存储空间中开辟出的一块内存缓存区，用于存储顶点的各类属性信息，如顶点坐标，顶点法向量，顶点颜色数据等。在渲染时，可以直接从VBO中取出顶点的各类属性数据，由于VBO在显存而不是在内存中，不需要从CPU传输数据，处理效率更高。

VBO的创建与配置

创建VBO的第一步需要开辟（声明/获得）显存空间并分配VBO的ID：
把创建的VBO缓冲对象绑定到对应的缓冲类型上。

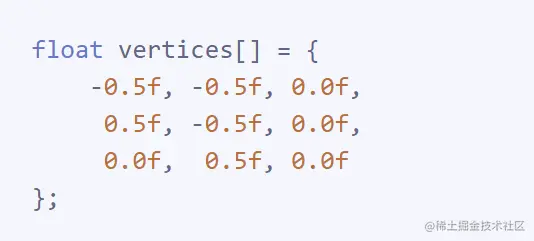

将Cpu中的顶点数据传送到该缓冲类型上。代码如下所示：

unsigned int VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

顶点数组对象（Vertex Arrary Object，VAO）

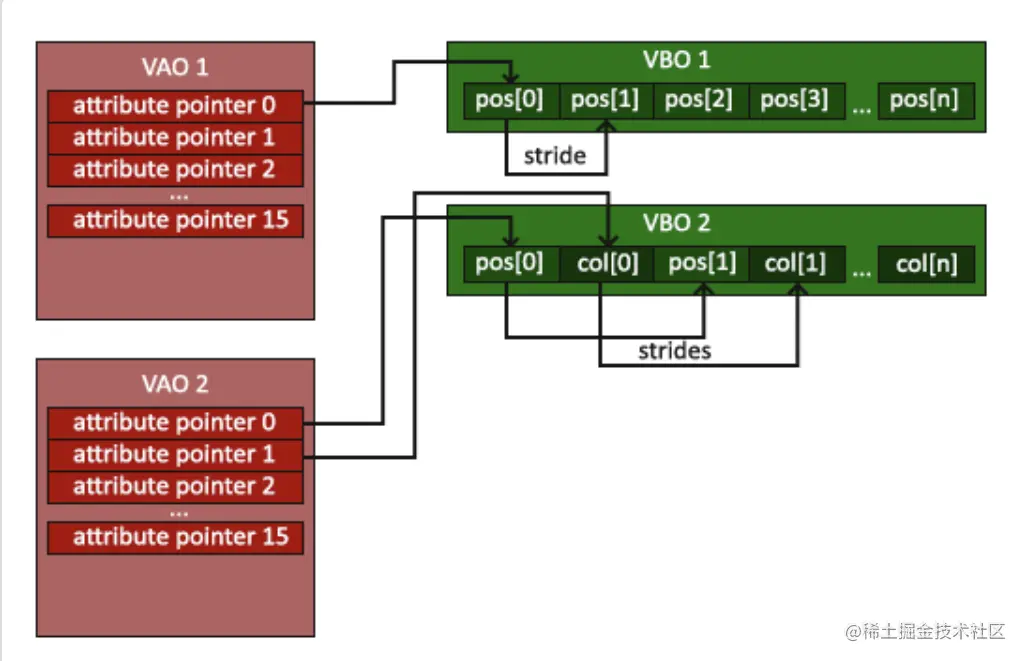

VBO保存了一个模型的顶点属性信息，每次绘制模型之前需要绑定顶点的所有信息，当数据量很大时，重复这样的动作变得非常麻烦。VAO可以把这些所有的配置都存储在一个对象中，每次绘制模型时，只需要绑定这个VAO对象就可以了。 VAO是一个保存了所有顶点数据属性的状态结合，它对应上一个VBO和一个EBO(如果存在)。VAO中的数据才是顶点着色器中获取数据输入的地方

VAO的创建与配置

创建VAO的第一步需要开辟（声明/获得）显存空间并分配VAO的ID：
绑定VAO
从VBO中获取对应数据到VAO对应的attribute point上面
启用对应的attribute point 代码如下所示：

unsigned int VAO;
glGenVertexArrays(1, &VAO);
// ..:: 初始化代码（只运行一次 (除非你的物体频繁改变)） :: ..
// 1. 绑定VAO
glBindVertexArray(VAO);
// 2. 把顶点数组复制到缓冲中供OpenGL使用
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 3. 设置顶点属性指针
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0); glEnableVertexAttribArray(0);
[...]

索引缓冲对象（Element Buffer Object，EBO）

索引缓冲对象EBO相当于OpenGL中的顶点数组的概念，是为了解决同一个顶点多洗重复调用的问题，可以减少内存空间浪费，提高执行效率。当需要使用重复的顶点时，通过顶点的位置索引来调用顶点，而不是对重复的顶点信息重复记录，重复调用。

EBO的创建与配置

EBO的创建类似于VBO

创建EBO的第一步需要开辟（声明/获得）显存空间并分配EBO的ID：
把创建的EBO缓冲对象绑定到对应的缓冲类型上。

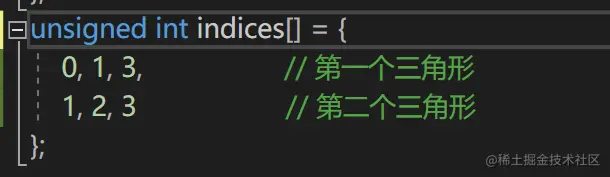

将Cpu中的顶点索引数据传送到该缓冲类型上。代码如下所示：

unsigned int EBO;
glGenBuffers(1, &EBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

当用EBO绑定顶点索引的方式绘制模型时，需要使用glDrawElements而不是glDrawArrays： glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

重点函数详解

1. glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

参数1：填充的缓冲对象类型，里面已经绑定了一个对应的缓冲对象
参数2：填充的数据大小
参数3：填充的数据来源
参数4；显卡如何管理我们的数据
- GL_STATIC_DRAW ：数据不会或几乎不会改变。
- GL_DYNAMIC_DRAW：数据会被改变很多。
- GL_STREAM_DRAW ：数据每次绘制时都会改变。

2. glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void)0);*

参数1：指定我们要配置的顶点属性，与顶点着色器中layout(location=0)对应。
参数2：指定顶点属性的大小。顶点属性是一个vec3，它由3个值组成，所以大小是3。
参数3：指定数据的类型，这里是GL_FLOAT(GLSL中vec*都是由浮点数值组成的)。
参数4：是否希望数据被标准化(Normalize)。如果我们设置为GL_TRUE，所有数据都会被映射到0（对于有符号型signed数据是-1）到1之间。
参数5：指定连续的顶点属性组之间的间隔。它告诉我们在连续的顶点属性组之间的间隔。由于下个组位置数据在3个float之后，我们把步长设置为3 * sizeof(float)。
参数6：指定我们的位置数据在缓冲区起始位置的偏移量。
