Vue diff 算法核心原理解析

虚拟 DOM 介绍

虚拟DOM是使用JS对象标识DOM元素及结构
真实DOM：

<ul id="list">
  <li class="item">项目一</li>
  <li class="item">项目二</li>
  <li class="item">项目三</li>
</ul>

对应的虚拟DOM：

const oldVDOM = { // 旧虚拟DOM
  tagName: 'ul',  // 标签名
  props: {  // 标签属性
    id: 'list'
  },
  children: [  // 标签子节点
    {
      tagName: 'li', props: { class: 'item' }, children: ['项目一']
    },
    {
      tagName: 'li', props: { class: 'item' }, children: ['项目二']
    },
    {
      tagName: 'li', props: { class: 'item' }, children: ['项目三']
    }
  ]
}

这时候如果我们修改了一个li标签的内容，变成如下DOM：

<ul id="list">
  <li class="item">项目一</li>
  <li class="item">项目二</li>
  <li class="item">项目四</li>
</ul>

这时会生成新的虚拟DOM，如下所示：

const newVDOM = { // 旧虚拟DOM
  tagName: 'ul',  // 标签名
  props: {  // 标签属性
    id: 'list'
  },
  children: [  // 标签子节点
    {
      tagName: 'li', props: { class: 'item' }, children: ['项目一']
    },
    {
      tagName: 'li', props: { class: 'item' }, children: ['项目二']
    },
    {
      tagName: 'li', props: { class: 'item' }, children: ['项目四']
    }
  ]
}

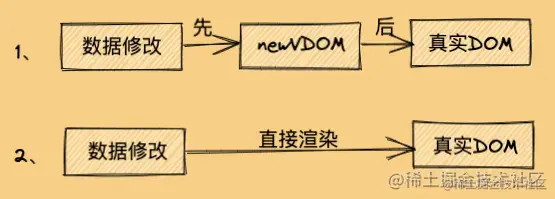

这样就形成了新旧两个虚拟DOM，如果我们直接用修改后生成的新的DOM去进行渲染，效率是不会比直接操作真实DOM快的，如下图：

由此可见，如果仅仅有虚拟DOM，是不会比直接操作DOM节点进行渲染来的快的，还需要有一个diff算法，能让我们比较出新旧两个虚拟DOM的差异，从而只对这部分差异进行对应的更新操作

虚拟DOM算法 = 虚拟DOM + diff算法

什么是 diff 算法

diff算法是一种对比差异的算法，通过比较新、旧虚拟DOM节点，找出哪些虚拟节点有修改，然后去更新对应的真实DOM，提高效率和性能。
使用虚拟DOM算法的损耗计算： 总损耗 = 虚拟DOM增删改+（与Diff算法效率有关）真实DOM差异增删改+（较少的节点）排版与重绘
直接操作真实DOM的损耗计算： 总损耗 = 真实DOM完全增删改+（可能较多的节点）排版与重绘

diff 算法的原理分析

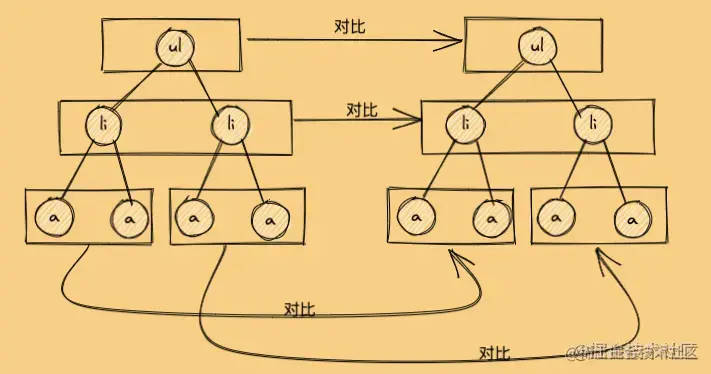

diff 同层对比

因为我们基本上不会把一个节点进行跨层级移动，所以当新旧DOM节点进行对比的时候，采用深度遍历优先，只进行同层级比较，不进行跨级比较。时间复杂度为O(n)

diff 对比流程

当数据改变时，会触发数据的setter，并通过Dep.notify()去通知所有订阅者更新Watcher，订阅者们就会在更新视图前，调用patch方法，给真实的DOM打补丁，更新响应的视图。

patch 方法

该方法会比较同层的新旧两个节点是否是同一种类型的vnode，如果是同一种类型，则执行patchVnode方法去进行比较，如果不是同一个类型的，则直接用新节点替换旧的节点。
核心代码如下：

function patch (oldVnode, vnode, hydrating, removeOnly) {
    let isInitialPatch = false
    const insertedVnodeQueue = []

    if (isUndef(oldVnode)) {
      // 组件初始化时，没有 oldVnode
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue)
    } else {
      // 是同类型的节点
      if (sameVnode(oldVnode, vnode)) {
        // 进行深层比较
        patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
      } else {
        // 不是同类型的节点
        const oldElm = oldVnode.elm
        // 获取父元素
        const parentElm = nodeOps.parentNode(oldElm)
        // 创建新节点，插入到父元素中
        createElm(
          vnode,
          insertedVnodeQueue,
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )

        // 删除旧节点
        if (isDef(parentElm)) {
          removeVnodes([oldVnode], 0, 0)
        } else if (isDef(oldVnode.tag)) {
          invokeDestroyHook(oldVnode)
        }
      }
    }

    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
    return vnode.elm
}

sameVnode 方法

patch过程中，重要的一步就是判断新旧两个vnode是否是同一类型的节点，sameVnode方法的代码如下：

function sameVnode (a, b) {
  return (
    a.key === b.key &&       // key 值是否一样
    a.asyncFactory === b.asyncFactory && (
      (
        a.tag === b.tag &&       // 标签是否一样
        a.isComment === b.isComment &&     // 是否都是注释
        isDef(a.data) === isDef(b.data) &&     // 是否都定义了 data
        sameInputType(a, b)      // 都是 input 时，type 是否相同
      ) || (
        isTrue(a.isAsyncPlaceholder) &&
        isUndef(b.asyncFactory.error)
      )
    )
  )
}

patchVnode 方法

该方法主要做了以下几点工作

• 判断oldVnode和vnode是否相等，如果相等直接返回
• 获取真实的DOM，定义为elm
• 如果新节点没有文本节点，对比oldVnode和vnode的子节点
• 如果oldVnode和vnode的都有子节点且不相等，调用updateChildren对比子节点并更新
• 新节点有子节点，同时旧节点由文本节点，将文本清空，在elm中插入新节点的子节点
• 新节点没有子节点，旧节点存在子节点，直接将旧节点的子节点移除
• 旧节点有文本节点，清空文本
• 新旧节点都有文本节点且不相等，直接修改元素文本节点为新节点的文本值

function patchVnode (
    oldVnode,
    vnode,
    insertedVnodeQueue,
    ownerArray,
    index,
    removeOnly
  ) {
    if (oldVnode === vnode) {
      return
    }

    // 获取真实的 DOM
    const elm = vnode.elm = oldVnode.elm

    let i
    const data = vnode.data
    if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
      i(oldVnode, vnode)
    }

    const oldCh = oldVnode.children
    const ch = vnode.children
    // 新节点没有 text
    if (isUndef(vnode.text)) {
      // 新旧节点都有子节点
      if (isDef(oldCh) && isDef(ch)) {
        // 旧节点的子节点不等于新节点的子节点，调用 updateChildren 方法对比子节点并更新
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
      } else if (isDef(ch)) {
        // 新节点有子节点，同时旧节点由文本节点，将文本清空
        if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
        // 在 dom 中插入新节点的子节点
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        // 新节点没有子节点，旧节点存在子节点，直接将旧节点的子节点移除
        removeVnodes(oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        // 旧节点有文本节点，清空文本
        nodeOps.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) { // 新旧节点 text 不相等
      // 直接修改元素文本为新节点的文本值
      nodeOps.setTextContent(elm, vnode.text)
    }
}

updateChildren 方法

通过updateChildren方法，对子节点进行更新操作，该方法使用了首尾指针法进行对比，新旧节点各有首尾两个指针，例子如下;

<ul>
    <li>a</li>
    <li>b</li>
    <li>c</li>
</ul>

修改数据后

<ul>
    <li>b</li>
    <li>c</li>
    <li>e</li>
    <li>a</li>
</ul>

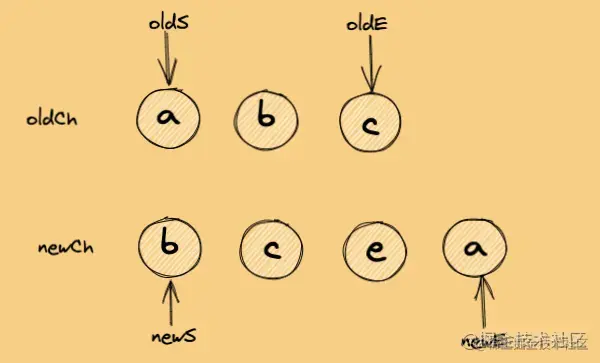

新旧节点集合及首尾指针如下图：

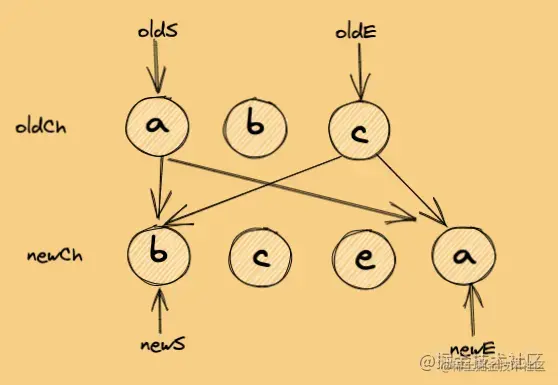

首尾指针对比，主要有以下几种情况：

• oldStartIdx对应的oldS未定义，指针后移一位，更新oldS
• oldEndVnode对应的oldE未定义，指针前移一位，更新oldE
• 对比oldS和newS，sameVnode(oldS, newS)
• 对比oldE和newE，sameVnode(oldE, newE)
• 对比oldS和newE，sameVnode(oldS, newE)
• 对比oldE和newS，sameVnode(oldE, newS)
• 如果以上逻辑都未匹配到，则把所有旧节点的子节点的key跟index做一个映射，然后用新的vnode的key找到可以复用的旧节点

我们通过代码分析一下对比过程：

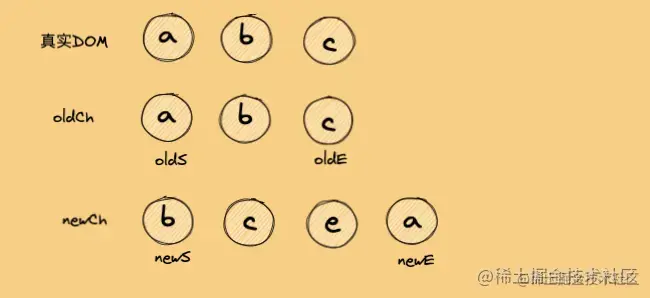

第一步比较：

oldS = a, oldE = c
newS = b, newE = a

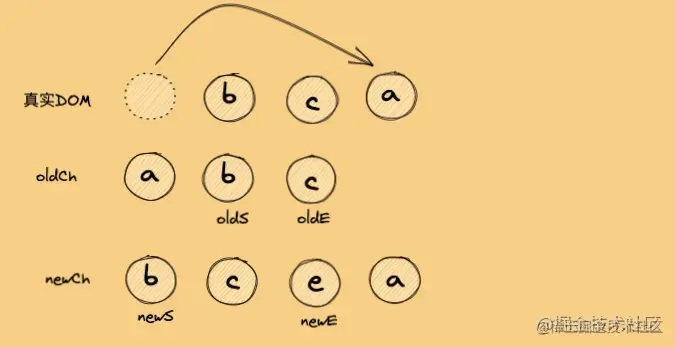

比较结果：oldS 和 newE 相等，需要把节点a移动到newE所对应的位置，也就是末尾，同时oldS++，newE--

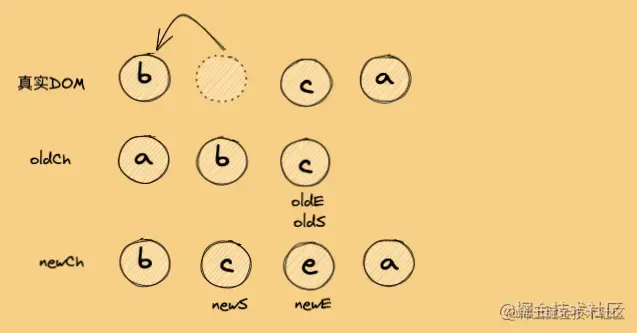

第二步比较：

oldS = b, oldE = c
newS = b, newE = e

比较结果：oldS 和 newS相等，需要把节点b移动到newS所对应的位置，同时oldS++，newS++

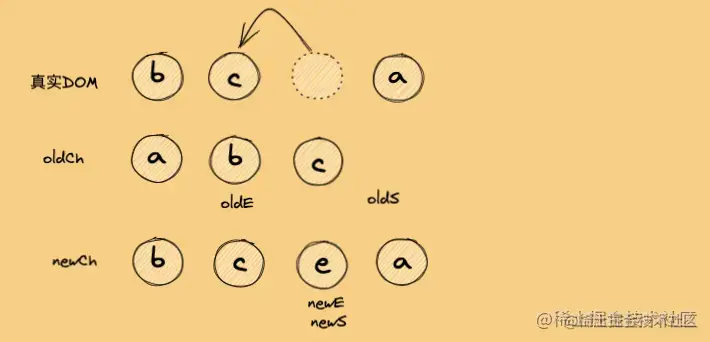

第三步比较：

oldS = c, oldE = c
newS = c, newE = e

比较结果：oldS、oldE 和 newS相等，需要把节点c移动到newS所对应的位置，同时oldS++，newS++

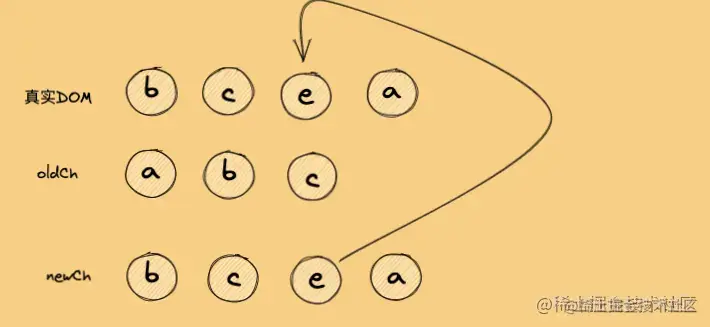

第四步： oldS > oldE，则oldCh先遍历完成了，而newCh还没遍历完，说明newCh比oldCh多，所以需要将多出来的节点，插入到真实DOM上对应的位置上

updateChildren的核心原理代码如下：

function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]
    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm

    // removeOnly is a special flag used only by <transition-group>
    // to ensure removed elements stay in correct relative positions
    // during leaving transitions
    const canMove = !removeOnly

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if (isUndef(oldStartVnode)) {
        oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
      } else if (isUndef(oldEndVnode)) {
        oldEndVnode = oldCh[--oldEndIdx]
      } else if (sameVnode(oldStartVnode, newStartVnode)) {
        patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
        oldStartVnode = oldCh[++oldStartIdx]
        newStartVnode = newCh[++newStartIdx]
      } else if (sameVnode(oldEndVnode, newEndVnode)) {
        patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
        oldEndVnode = oldCh[--oldEndIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
        patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
        // 移动节点到对应位置
        canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
        oldStartVnode = oldCh[++oldStartIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
        patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
        canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
        oldEndVnode = oldCh[--oldEndIdx]
        newStartVnode = newCh[++newStartIdx]
      } else {
        if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
        if (isUndef(idxInOld)) { // New element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        } else {
          vnodeToMove = oldCh[idxInOld]
          if (sameVnode(vnodeToMove, newStartVnode)) {
            patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            oldCh[idxInOld] = undefined
            canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
          } else {
            // same key but different element. treat as new element
            createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
          }
        }
        newStartVnode = newCh[++newStartIdx]
      }
    }
    if (oldStartIdx > oldEndIdx) {
      refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
      addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    } else if (newStartIdx > newEndIdx) {
      removeVnodes(oldCh, oldStartIdx, oldEndIdx)
    }
}

为什么不要用 index 做 key

我们平时开发列表的时候，最好不用index做key，因为一旦列表中有插入元素，会导致列表中的其他元素没变，但是他们的index变了，也就导致key发生了变化，导致两个不同的元素，有了相同的key，会进行patchVnode更新节点的文本，无法进行复用。所以最要用独一无二的标识做元素的key
