网络协议7：【传输层】可靠传输（rdt）的原理

有氧
1,767 阅读4分钟

累了，这里主要是记的多，俺写简单一点 除课件外参考

指望每次信息传递后的结果都和理想中一样毕竟不太可能——哪个传输渠道（这里主要称为信道，channel）都不是完全可靠的
而后面会提到，"Best Effort" 式的IP协议在面对这样的情况时是不会修复的，它自己在传输过程中还可能发生错误或者丢失。
这这俩以及其他各种原因之下，接收主机可能收到一个充满“漏洞”的数据
所以，我们需要设定一些协议来使它们传递的信息至少在我们看来“可靠”——Reliable data transfer，所谓可靠数据传播，这也是TCP传输成立的基础

最基本原理模型

rdt示意


引入了有限状态自动机的概念

  • 即，只有有限种状态的，在特定条件下能切换状态的机器
  • 比如刷卡就转的这种门禁机器


RDT的迭代

rdt1.0

rdt1.0是基于理想情况下的协议，假设所有信道都是可靠的——没有比特位的翻转，没有数据包的丢失与超时。所以rdt1.0的传输功能就是 发送方发送数据，接收方等着接受数据。


rdt2.0

  • rdt2.0 在 rdt1.0 的基础上考虑了bit errors，即，不可信信道中数据包中的1可能会变0，0可能会变成1。rdt2.0的任务是发现并修复这些bit errors
  • rdt1.0 中接受者和发送者固定，rdt2.0 引入有限状态自动机finite state machines (FSM) 来切换指定发送者和接受者

实际机制

从实际来说，rdt2.0增加了3种新机制来提升：

  1. 通过checksum来错误校验
  2. 接收者反馈接受正误信息（ACKs——acknowledgements,NAKs——negative acknowledgements）
  3. 重传

即，传输层对应用层的数据进行打包处理时，新增checksum（校验和），从而接收端可以对其数据包进行检验，如果正确，返回ACK，发送者继续发送下一个数据包；如果不正确，返回NAK，发送者重传数据。

udt 指 unreliable……



小测试



出大问题

捏妈ACK或者NCK传错了咋办

不能只是简单地重发，可能重复了就。rdt2.1应运而生

rdt2.1

如何解决重复呢：

  • 如果ACK或者NAK错了，currupted了，还是重发
  • 但是这回，发送方在打包数据包时添加了0或者1编号sequence number (seq)
    • 两个状态就够啦，一次只发送一个未经确认的分组
  • sender就有0号数据包和1号package两种；receiver也有了2种状态等待0号package和等待1号package
  • receiver把序列重复的删了不接受即可

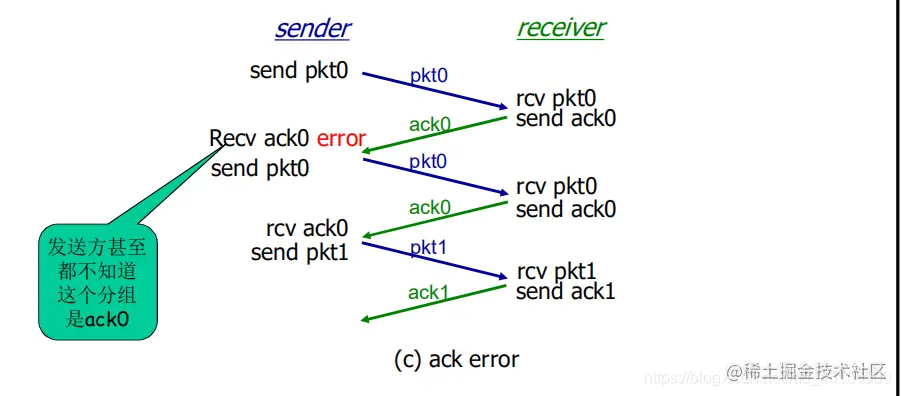

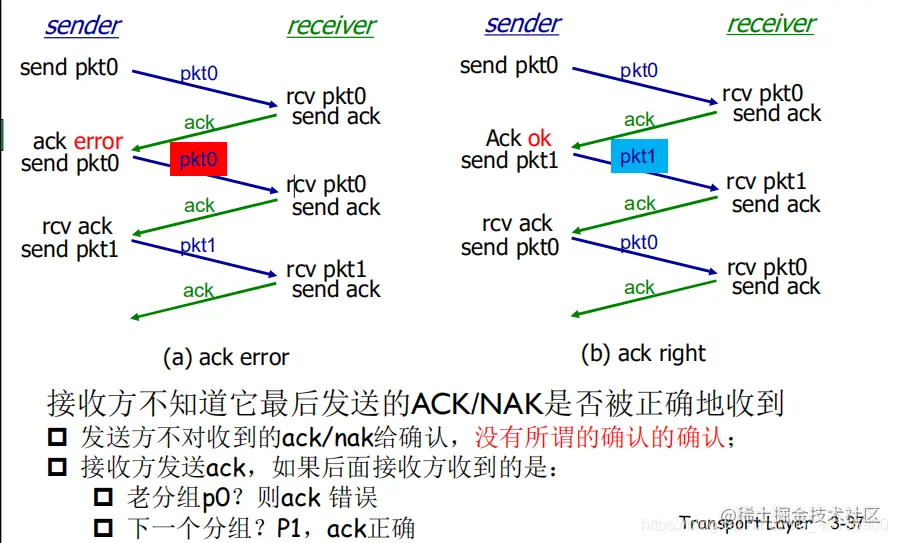

    • receiver也不知道发送方是否正确收到了其ACK/NAK
  • 需要“stop and wait”，发送方发送一个package，然后等待接收方响应

机制

罢了还是直接看图

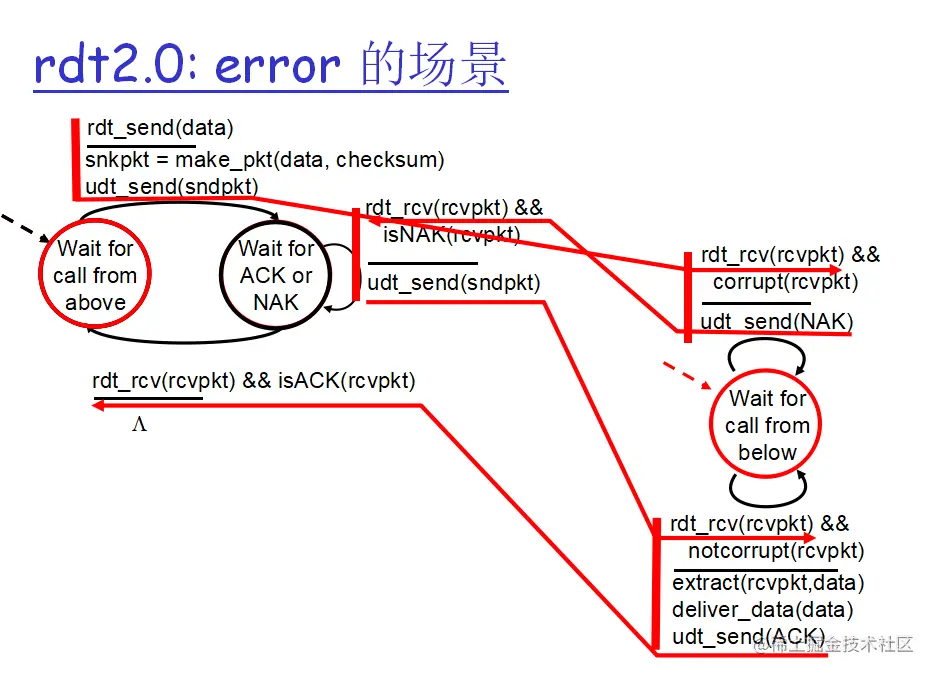

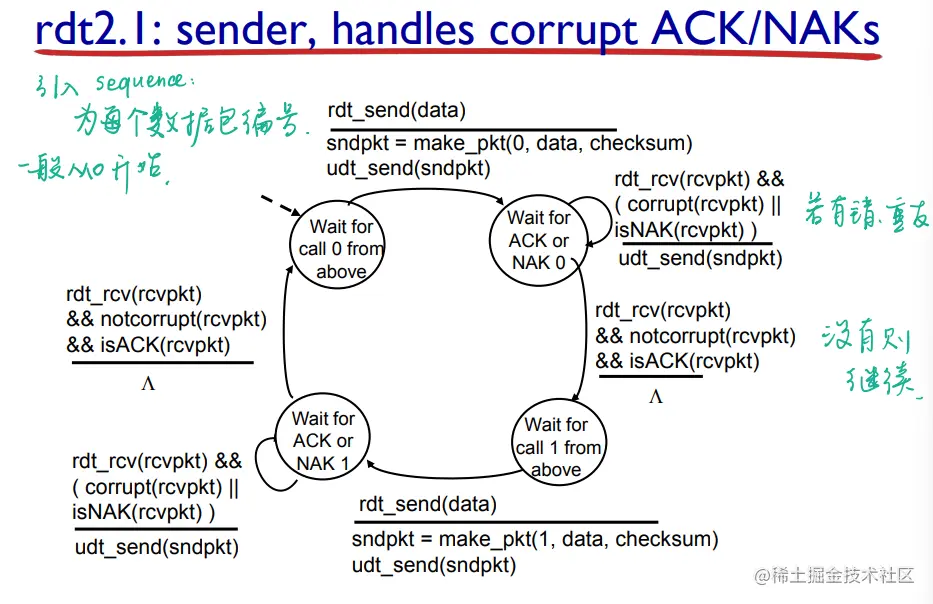

sender：


这个图给ACK和NAK也加了编号，我查阅了一下其他文字内容都没涉及这个，建议不管，看最后那个就ok

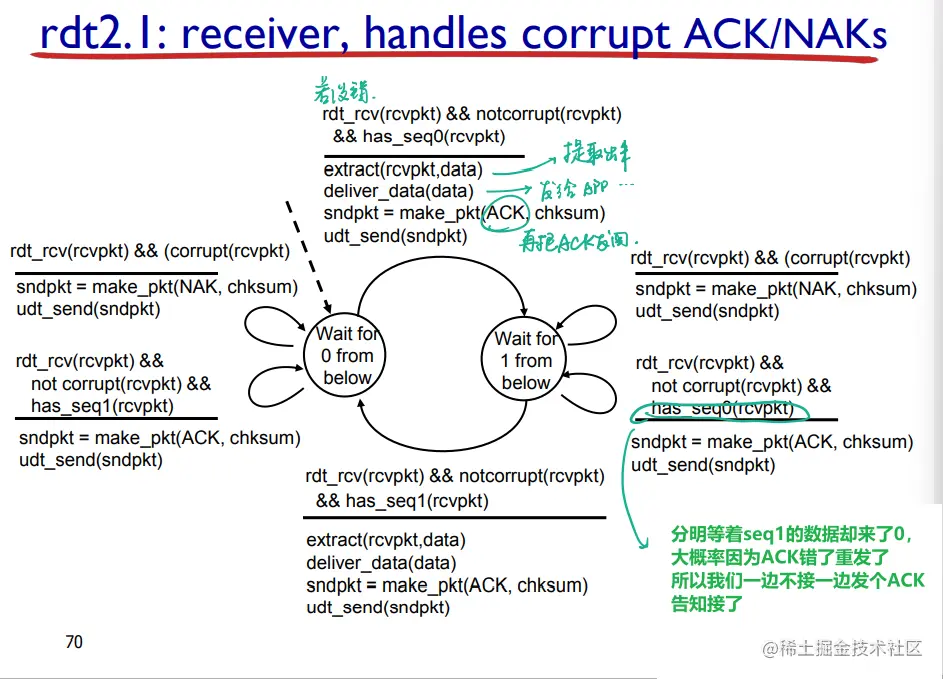

receiver：


整体（基本上记这个就差不多）：


rdt2.2

做了一点点微不足道的贡献哈，再见啦NAK，ACK就够了

机制

我们在ACK的信息上加上了顺序号：sender发送0号数据包，如果接收方正确接收到0号，返回（ACK0），发送方接着发送1号数据包。如果接收方没有接收到0号数据包或出现错误，返回（ACK1），发送方重传0号数据包。

相当于抽象成了“若不符合要求，重发”和“发新的”两个选项

淦啊2.2估计有个博主一开始写错了……中文基本都是错的，我上次改了一遍结果没改完

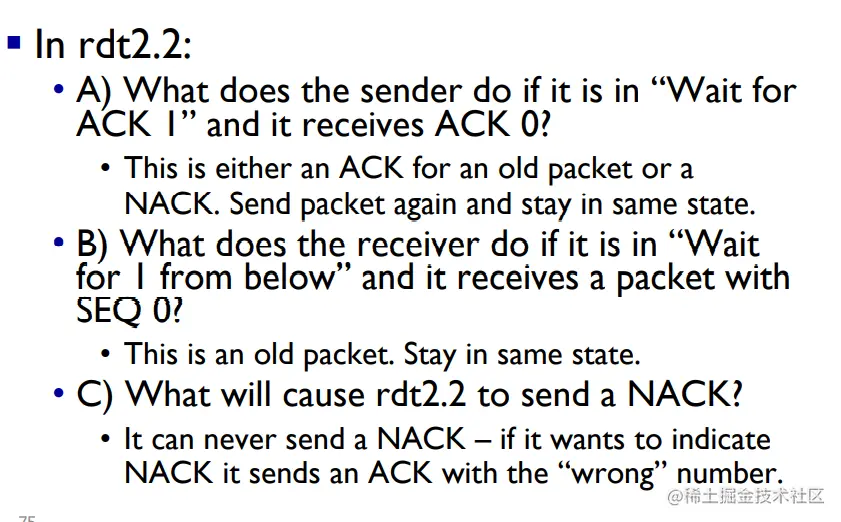

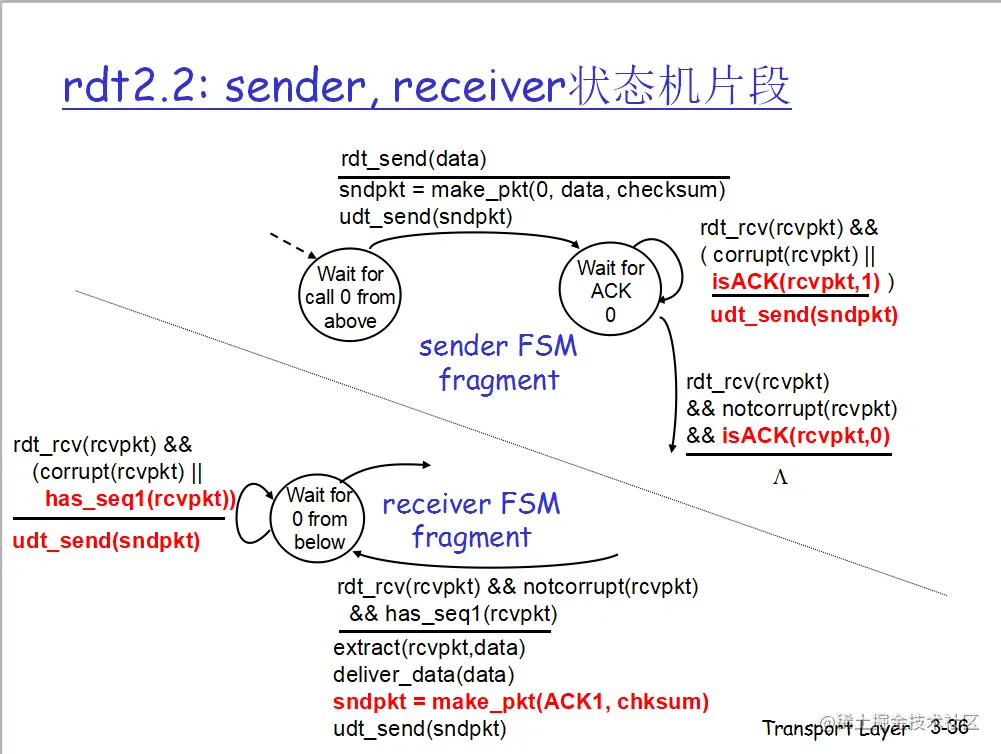

还是直接看这俩就好我觉得



题目


rdt3.0

rdt2.2之前的版本都重在处理数据包的bit errors情况，却没有考虑到数据包在传输过程中出现的数据包或者ACKs丢失问题，这样数据包丢失会使得网络处于拥塞状态

机制（解决方法）

方法：在超过合理时间（reasonable amount of time，同TCP）后重传

  • 发送端超时重传：如果到时没有收到ACK->重传
  • 如果package（或ACK）只是被延迟了：
    • 重传将会导致数据重复，但利用序列号已经可以处理这个问题
    • 接收方必须指明被正确接收的序列号
  • 需要一个倒计数定时器

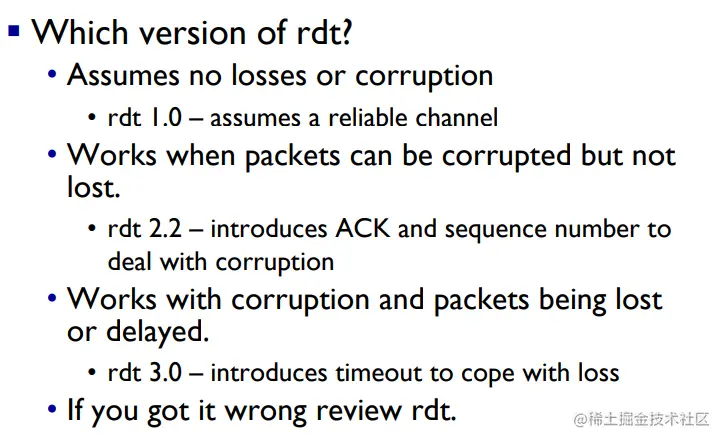

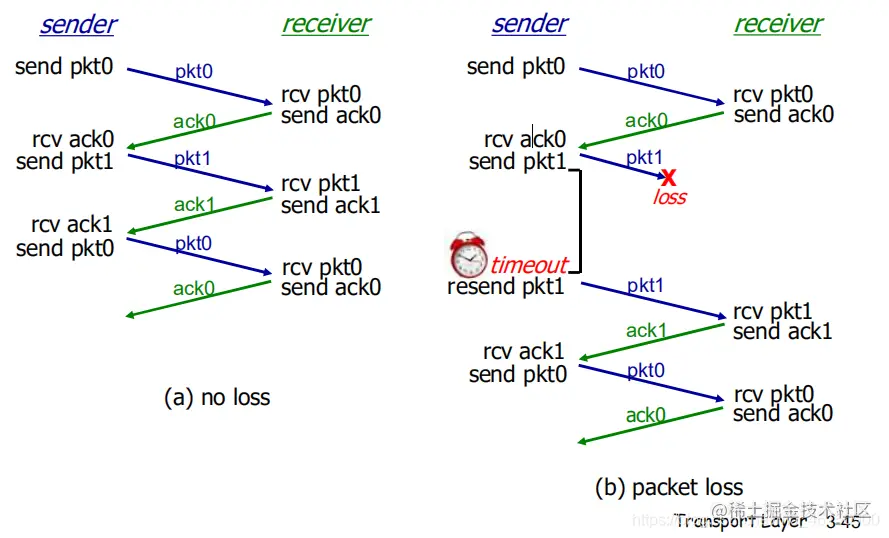

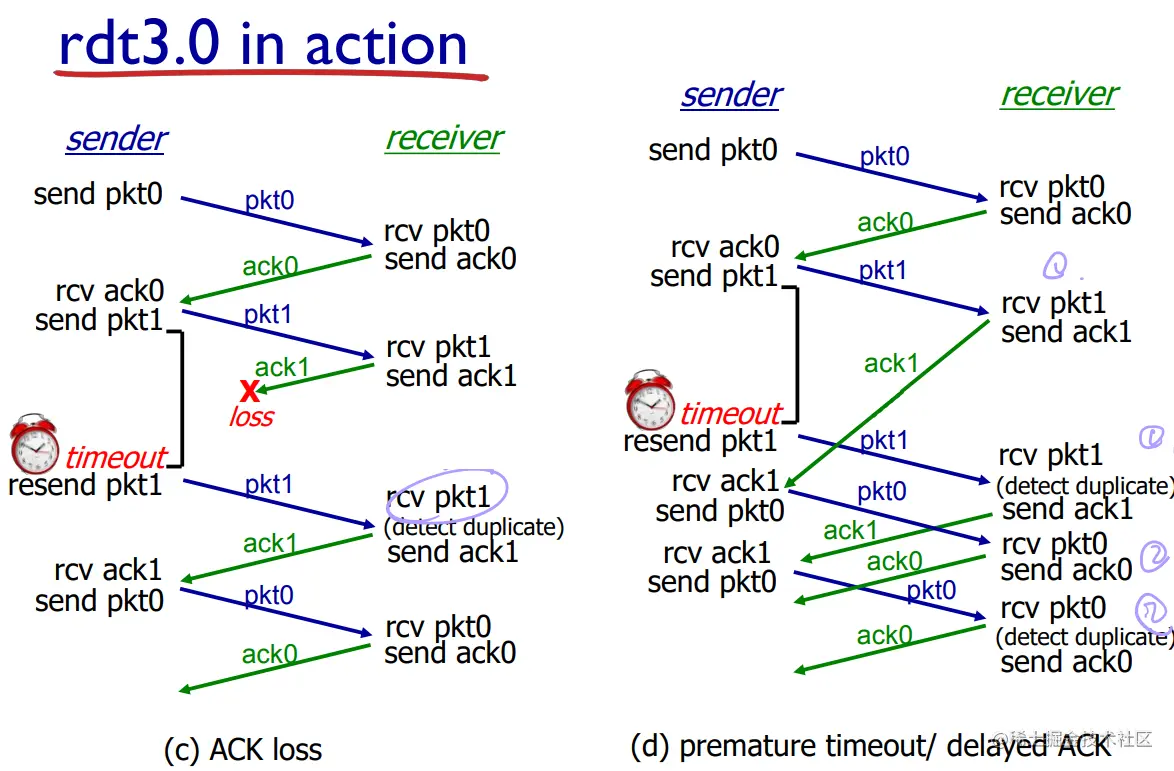

还是理解这俩就好



过早超时(延迟的ACK)也能够正常工作：但是效率较低，一半包和确认是重复的

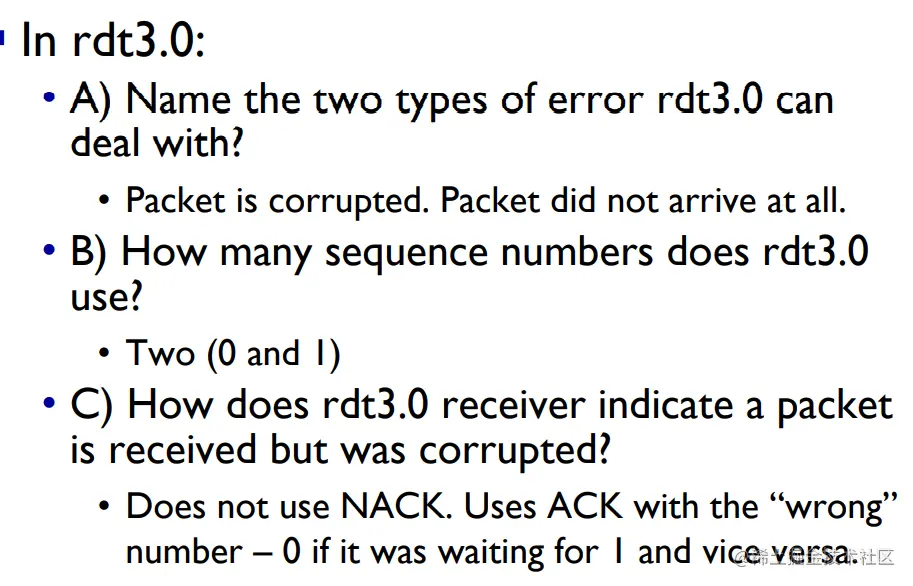

来点题目



Q: Consider a reliable data transfer (rdt) protocol over a channel with bit errors (packets are corrupted but not lost). Explain the procedure to detect and recover from errors. (5 marks)

A:

  1. Extract the checksum from the packet header.
  2. Calculate a new checksum from the packet and header data received.
  3. If these do not match there is an error.
  4. An error is reported with a NACK (or an ACK with the “wrong” number in rdt2.2, rdt3.0)
