有向图-java语言版

-- 有向图

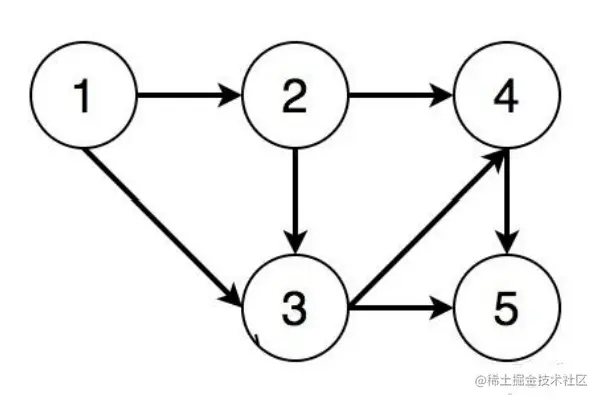

1、有向图是一副具有方向性的图，是由一组顶点和一组有方向的边组成的，每条方向的边都连着一对有序的顶点。

有向图相关术语：
    1、出度： 由某个顶点指出的边的个数称为该顶点的出度。
    2、入度： 指向某个顶点的边的个数称为该顶点的入度。
    3、有向路径： 由一系列顶点组成，对于其中的每个顶点都存在一条有向边，从它指向序列中的下一个顶点。
    4、有向环： 一条至少含有一条边，且起点和终点相同的有向路径。

-- API：

-- 代码：

/**
 * 有向图
 */
public class Digraph {
    // 顶点数目
    private final int V;
    // 边数目
    private int E;
    // 邻接表
    private Queue<Integer>[] adj;

    // 构造方法
    public Digraph(int v) {
        // 初始化顶点数目
        V = v;
        // 初始化边数目
        E = 0;
        // 初始化邻接表
        adj = new Queue[v];
        for (int i = 0; i < adj.length; i++) {
            adj[i] = new Queue<Integer>();
        }
    }

    // 获取顶点数量
    public int V() {return V;}

    // 获取边数量
    public int E() {return E;}

    // 往图中添加一条边v-w
    public void addEdge(int v,int w) {
        // 将w添加到v邻接表
        adj[v].enqueue(w);
        // 边数量+1
        E++;
    }

    // 获取某个顶点的邻接表
    public Queue<Integer> adj(int v) {return adj[v];}

    // 获取该图的反向图
    public Digraph reverse() {
        // 创建一个图保存反向图
        Digraph digraph = new Digraph(V);
        // 遍历邻接表，构建反向图
        for (int v = 0; v < V; v++) {
            for (Integer w : adj(v)) {
                digraph.addEdge(w,v);
            }
        }
        return digraph;
    }
}

---

-- 拓扑排序

**拓扑排序的目的是：将所有的顶点排序，使得所有的有向边均从排在前面的元素指向排在后面的元素**

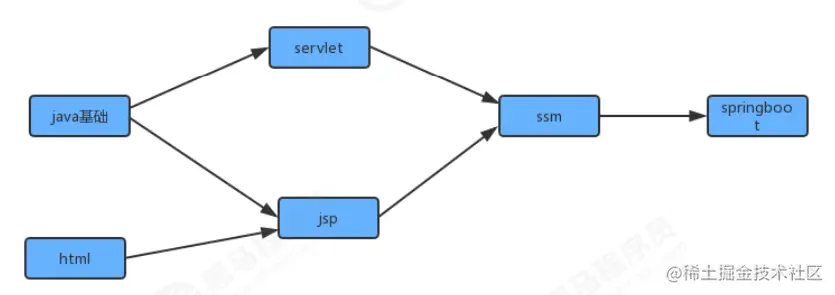

在现实生活中，我们经常会同一时间接到很多任务去完成，但是这些任务的完成是有先后次序的。以我们学习java
学科为例，我们需要学习很多知识，但是这些知识在学习的过程中是需要按照先后次序来完成的。从java基础，到
jsp/servlet，到ssm，到springboot等是个循序渐进且有依赖的过程。在学习jsp前要首先掌握java基础和html基
础，学习ssm框架前要掌握jsp/servlet之类才行。

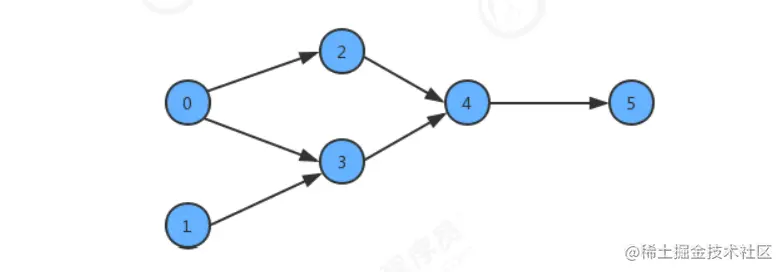

为了简化问题，我们使用整数为顶点编号的标准模型来表示这个案例：

 此时如果某个同学要学习这些课程，就需要指定出一个学习的方案，我们只需要对图中的顶点进行排序，让它转换
 为一个线性序列，就可以解决问题，这时就需要用到一种叫拓扑排序的算法

---

-- 检测有向图中的环

 拓扑排序的目的是：给定一副有向图，将所有的顶点排序，使得所有的有向边均从排在前面的元素指向排在后面的元素

 有向图中有环则不能进行拓扑排序，所有进行拓扑排序前要检查图中是否有环

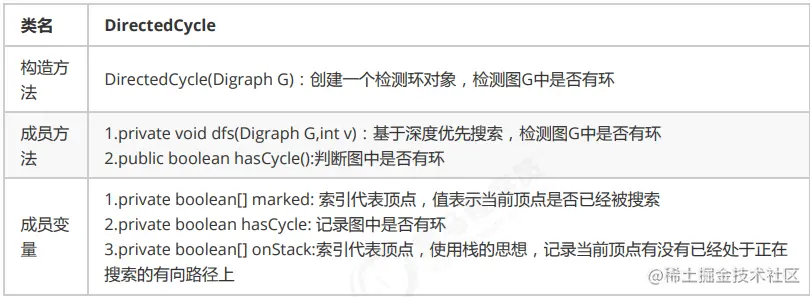

-- api:

-- 代码：

/**
 * 检查有向图是否有环
 */
public class DirectedCycle {
    // 记录顶点是否已被搜索
    private boolean[] marked;
    // 记录是否有顶点
    private boolean hasCycle;
    // 记录顶点是否在正在搜索队列
    private boolean[] onStack;

    // 构造方法
    public DirectedCycle(Digraph digraph) {
        marked = new boolean[digraph.V()];
        hasCycle = false;
        onStack = new boolean[digraph.V()];
        // 遍历所有顶点作为入口进行深度搜索
        for (int v = 0; v < digraph.V(); v++) {
            // 当前顶点未被搜索，则进行深度搜索
            if(!marked[v]) {
                dfs(digraph,v);
            }
        }
    }

    // 深度优先搜索，检查是否有环
    private void dfs(Digraph digraph,int v) {
        // 当前顶点标记为已搜索
        marked[v] = true;
        // 当顶点加入正在搜索队列
        onStack[v] = true;

        // 遍历当前顶点邻接表
        for (Integer w : digraph.adj(v)) {
            // 如果邻接表中的w顶点，未被搜索则递归进行搜索
            if(!marked[w]) {
                dfs(digraph,w);
            }

            // 检查当前顶点是否在搜索队列中,除非有顶点被搜索第二次，不会不会执行到这里
            if(onStack[w]) {
                hasCycle = true;    // 标记为有环
                return;
            }
        }
        // 递归返回时清空搜索队列
        onStack[v] = false;
    }

    // 当前顶点是否有环
    public boolean hasCycle() {
        return hasCycle;
    }
}

---

-- 顶点排序

如果要把图中的顶点生成线性序列其实是一件非常简单的事，之前我们学习并使用了多次深度优先搜索，我们会发
现其实深度优先搜索有一个特点，那就是在一个连通子图上，每个顶点只会被搜索一次，如果我们能在深度优先搜
索的基础上，添加一行代码，只需要将搜索的顶点放入到线性序列的数据结构中，我们就能完成这件事。

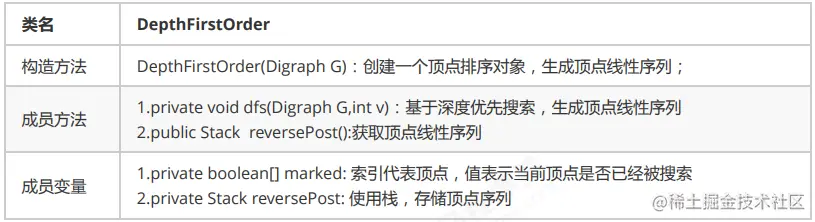

在API的设计中，我们添加了一个栈reversePost用来存储顶点，当我们深度搜索图时，每搜索完毕一个顶点，把该
顶点放入到reversePost中，这样就可以实现顶点排序。

-- 代码：

/**
 * 基于深度优先搜索的顶点排序
 */
public class DepthFirstOrder {
    // 记录当前顶点是否被搜索
    private boolean[] marked;
    // 使用栈，保存顶点序列
    private Stack<Integer> reversePost;

    // 构造方法
    public DepthFirstOrder(Digraph digraph) {
        // 初始化marked
        marked = new boolean[digraph.V()];
        // 初始化栈
        reversePost = new Stack<Integer>();

        // 遍历所有顶点
        for (int v = 0; v < digraph.V(); v++) {
            // 如果当前顶点未被搜索，则进行深度搜索
            if(!marked[v]) {
                dfs(digraph,v);
            }
        }
    }

    // 使用深度优先搜索，进行顶点排序
    private void dfs(Digraph digraph,int v) {
        // 标记当前顶点，未已搜索
        marked[v] = true;
        // 遍历当前顶点邻接表
        for (Integer w : digraph.adj(v)) {
            // 如果当前顶点未被搜索，则递归继续搜索
            if(!marked[w]) {
                dfs(digraph,w);
            }
        }

        // 递归返回时，将顶点加入栈中
        reversePost.push(v);
    }

    // 获取顶点线性序列
    public Stack<Integer> reversePost() {
        return reversePost;
    }
}

---

-- 拓扑排序

前面已经实现了环的检测以及顶点排序，那么拓扑排序就很简单了，基于一幅图，先检测有没有环，如果没有环，
则调用顶点排序即可。

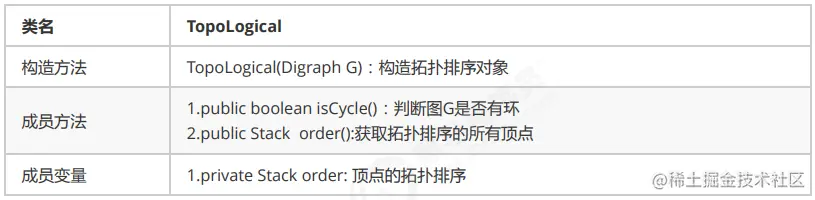

-- api:

-- 代码：

/**
 * 拓扑排序
 */
public class TopoLogical {
    // 顶点的拓扑排序
    private Stack<Integer> order;

    // 构造方法
    public TopoLogical(Digraph digraph) {
        // 创建检查环对象
        DirectedCycle directedCycle = new DirectedCycle(digraph);
        // 如果不存在环，则进行顶点排序
        if(!directedCycle.hasCycle()) {
            // 创建顶点排序对象
            DepthFirstOrder depthFirstOrder = new DepthFirstOrder(digraph);
            // 返回顶点排序序列
            order = depthFirstOrder.reversePost();
        }
    }

    // 判断顶点是否有环
    public boolean idCycle() {
        return order == null;
    }

    // 获取拓扑排序的所有顶点
    public Stack<Integer> order() {
        return order;
    }
}

-- 测试代码：

/**
 * 测试拓扑排序
 */
public class OrderTest {
    @Test
    public void orderTest() {
        // 创建一个无向图
        Digraph digraph = new Digraph(6);
        // 添加有向边
        digraph.addEdge(0,2);
        digraph.addEdge(0,3);
        digraph.addEdge(2,4);
        digraph.addEdge(3,4);
        digraph.addEdge(4,5);
        digraph.addEdge(1,3);

        // 创建拓扑排序对象
        TopoLogical topoLogical = new TopoLogical(digraph);
        Stack<Integer> order = topoLogical.order();

        for (Integer w : order) {
            System.out.println(w);
        }
    }
}

-- 运行结果:

@ 以上内容属于个人笔记
