不同VLAN间通信
一、实验目的
了解并掌握VLAN的作用以及创建使用；
了解并掌握通信三层交换机实现VLAN间的通信。
二、网络拓扑

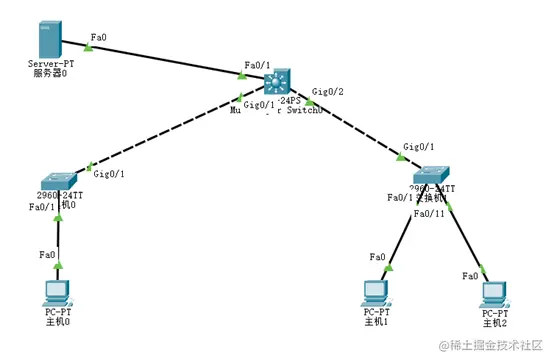

某企业的网络拓扑，如图1所示。
服务器Server连接在三层交换机S3的FastEthernet 0/1接口上；
二层交换机S1的GigabitEthernet 0/1与三层交换机的GigabitEthernet 0/1相连。
二层交换机S2的GigabitEthernet 0/2与三层交换机的GigabitEthernet 0/2相连。
三、配置规划
（1）VLAN配置规划：
| VLAN ID | 网段 | 默认网关 |
|---|---|---|
| 10 | 192.168.10.0/24 | 192.168.10.254 |
| 20 | 192.168.20.0/24 | 192.168.20.254 |
| 30 | 192.168.30.0/24 | 192.168.30.254 |
| 40 | 192.168.40.0/24 | 192.168.40.254 |

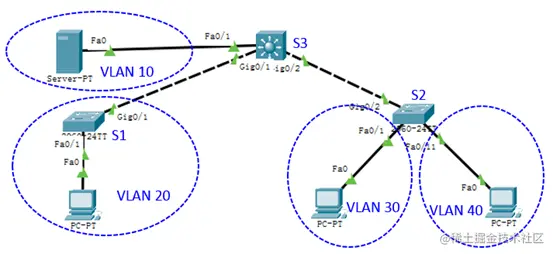

（2）VLAN的具体说明
VLAN 10：主要分配是服务器使用，三层交换机上FastEthernet 0/1到FastEthernet 0/10的端口指派给VLAN 10
VLAN 20：属于此VLAN的PC都将连接到二层交换机S1上，S1通过GigabitEthernet 0/1与三层交换机的GigabitEthernet 0/1相连。
VLAN 30：将二层交换机的FastEthernet 0/1到FastEthernet 0/10端口指派给VLAN 30。
VLAN 40：将二层交换机的FastEthernet 0/11到FastEthernet 0/20端口指派给VLAN 40。
四、练习任务
请给出每个交换机上的配置，实现四个VLAN之间可以相互通信。

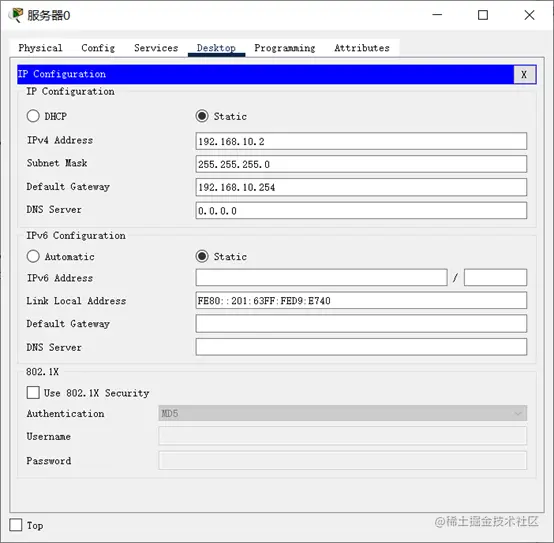

Server-PT服务器0配置如下：

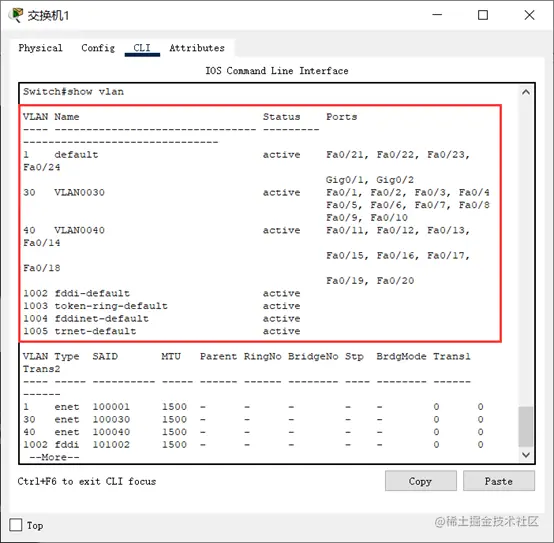

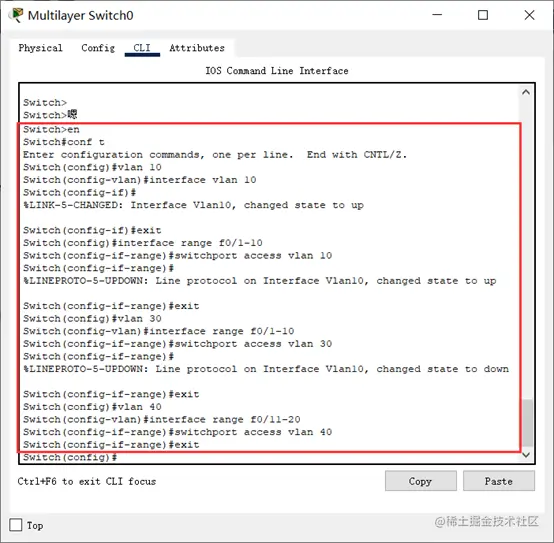

为VLAN 10 配置fastethernet0/1-10端口，VLAN 30 、VLAN 40 配置：

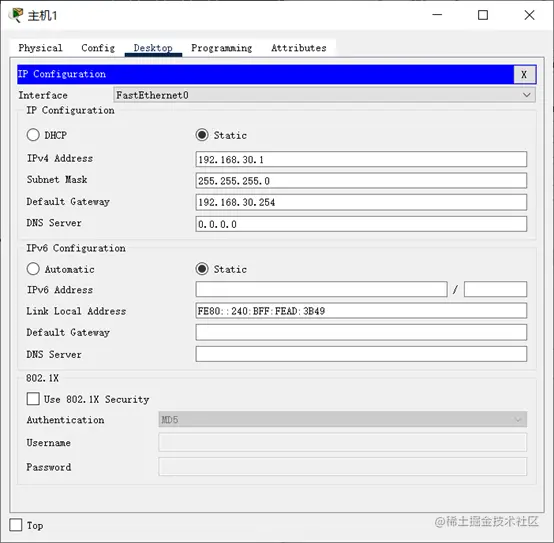

PC0、PC1、PC2 IP配置：
PC0 ping server服务器端（VLAN10 与 VLAN20通讯）：
PC0 ping PC1端（VLAN20与VLAN30通讯）：
小结
