objc_msgsend消息快速查找（上）

风之伤都被占用
211 阅读4分钟

引入

上一篇cache_t结构以及缓存分析到当对象调用方法时，会调用cache的insert方法去缓存起来imp和sel,以及分析到了insert之前会调用objc_msgSend --> _objc_msgSend_uncached --> lookUpImpOrForward --> log_and_fill_cache --> cache_t::insert,本来将继续探究方法写入过程。

准备工作

Objective-C Runtime Introduction

Objective-C 语言将尽可能多的决策从编译时和链接时推迟到运行时。只要有可能，它就会动态地做事。这意味着该语言不仅需要编译器，还需要运行时系统来执行编译后的代码。运行时系统充当Objective-C语言的一种操作系统；这就是使语言起作用的原因。

Runtime Versions and Platforms

Objective-C 运行时有两个版本——“现代”和“传统”。 现代版本是在 Objective-C 2.0 中引入的，包括许多新功能。 Objective-C 1 Runtime Reference 中描述了旧版运行时的编程接口； Objective-C 运行时参考中描述了现代版运行时的编程接口。

最显着的新特性是现代运行时中的实例变量是“非脆弱的”：

在遗留运行时中，如果更改类中实例变量的布局，则必须重新编译从它继承的类。 在现代运行时中，如果更改类中实例变量的布局，则不必重新编译从它继承的类。 此外，现代运行时支持声明属性的实例变量综合。

  • 编译时：顾名思义正在编译的时候，啥叫编译呢？就是编译器把源代码翻译成机器能够识别的代码。编译时会进行词法分析，语法分析主要是检查代码是否符合苹果的规范，这个检查的过程通常叫做静态类型检查
  • 运行时：代码跑起来，被装装载到内存中。运行时检查错误和编译时检查错误不一样，不是简单的代码扫描，而是在内存中做操作和判断

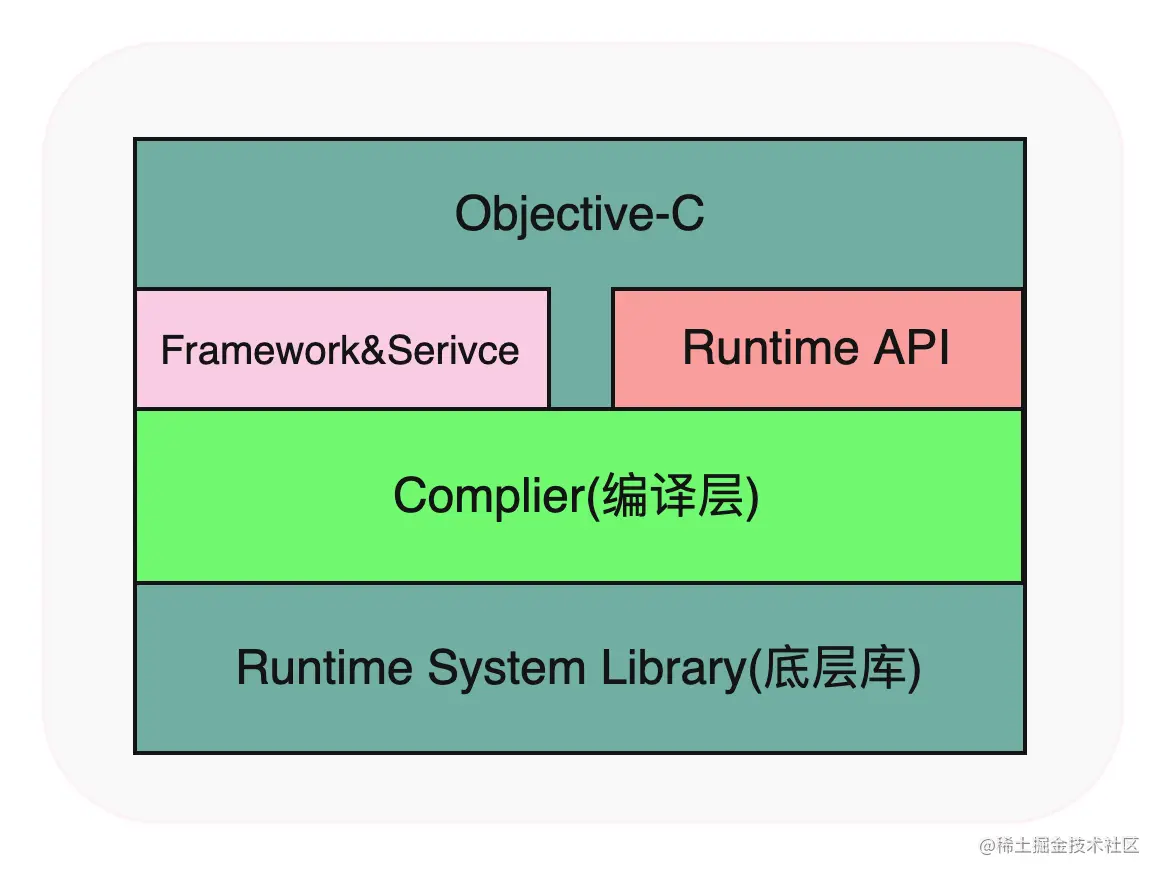

Runtime调用三种方式

  • Objective-C方式，[penson sayHello]
  • Framework & Serivce方式，isKindOfClass
  • Runtime API方式，class_getInstanceSize


objc_msgSend汇编探究

LGPerson *person = [LGPerson alloc];
LGTeacher *teach = [LGTeacher alloc];
[person sayNB];



汇编显示objc_msgSend在libobjc.A.dylib系统库，实际上看objc_msgSend前缀是objc猜测应该在 objc源码中。在objc源码中全局搜索objc_msgSend，找到真机的汇编objc-msg-arm64.s

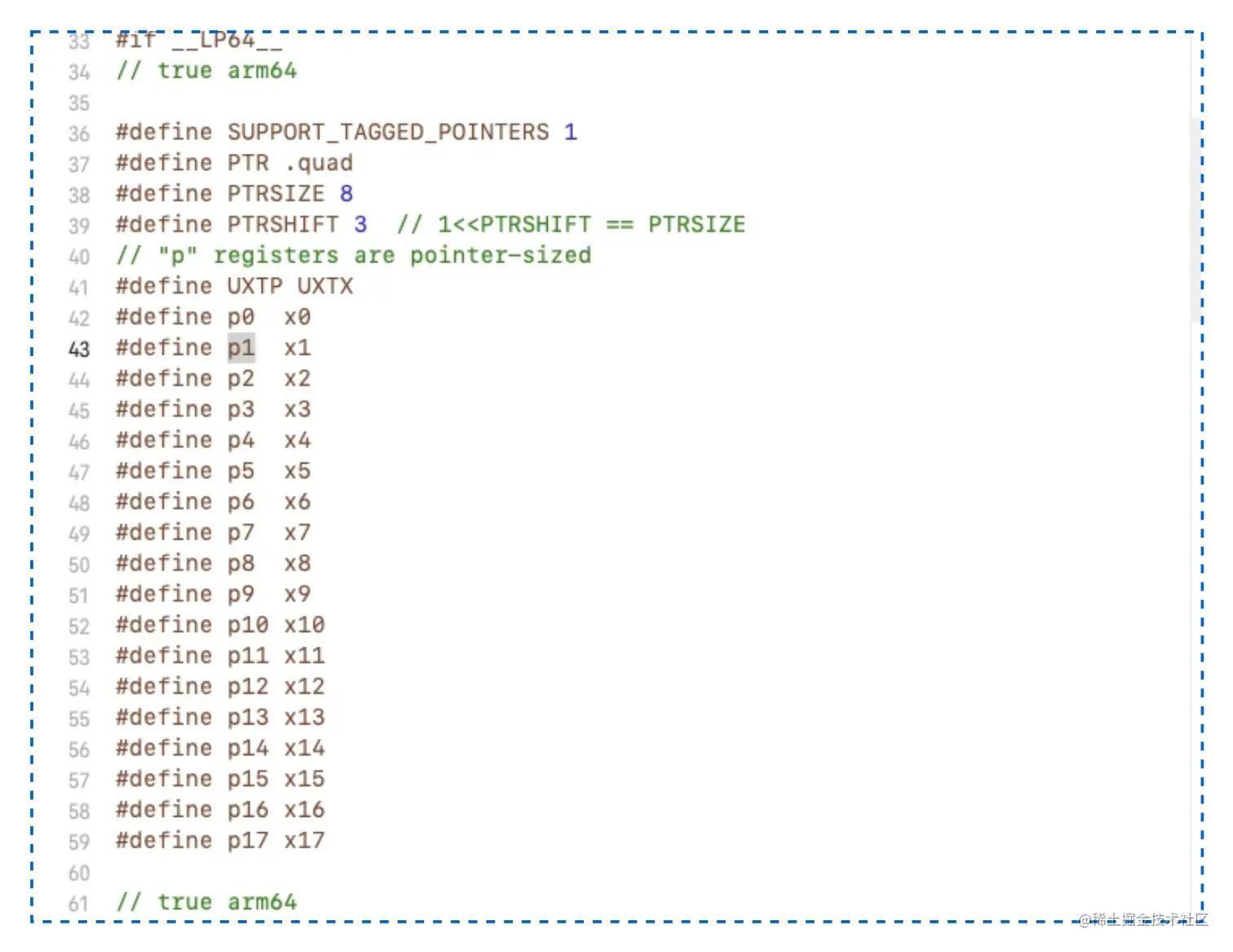

汇编中x0，x1比较熟悉知道是寄存器。p0-p17就是对x0-x17重新定义

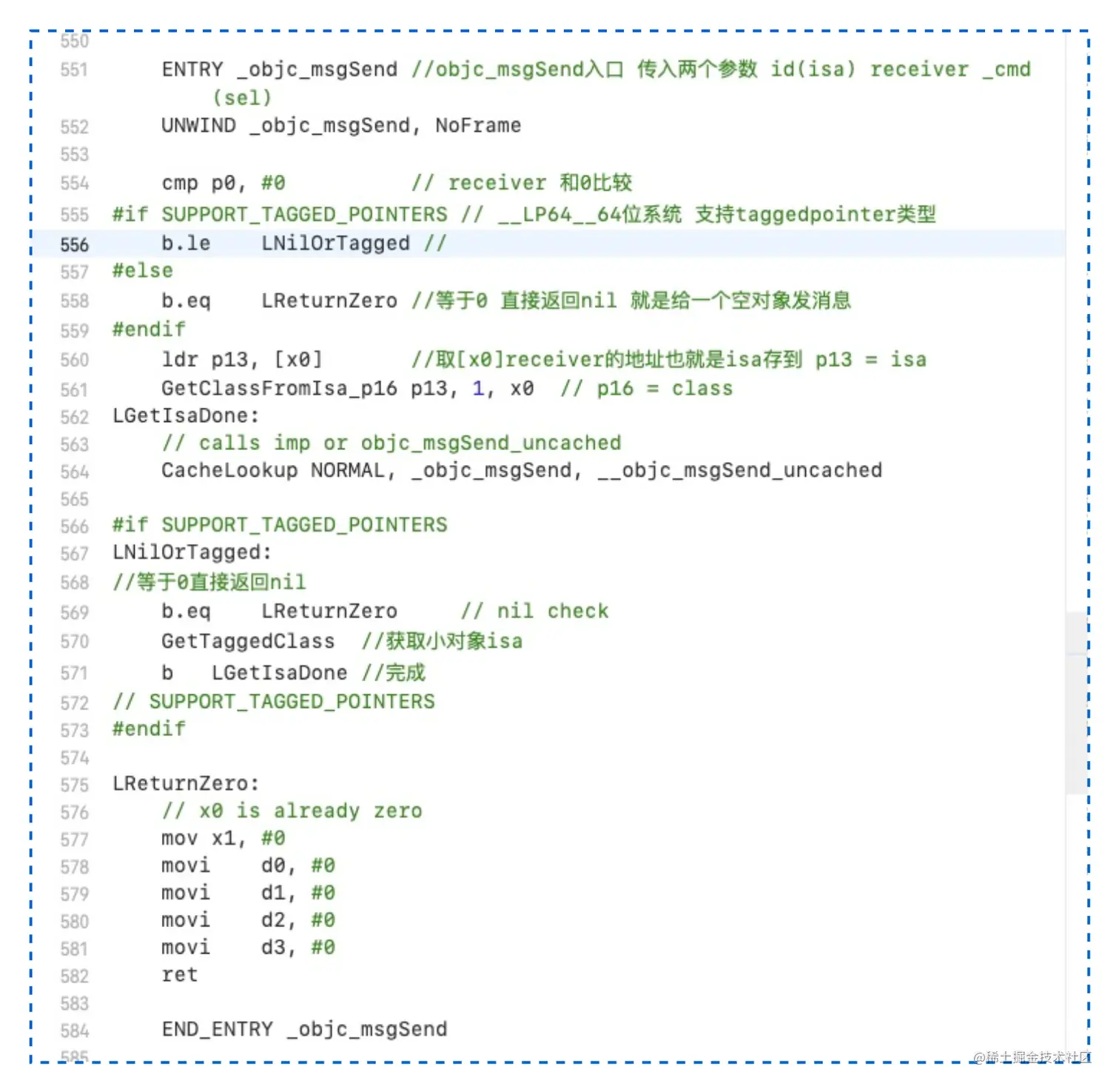

objc_msgSend汇编初探


  • receiver 和0 对比是否等于0 等于直接走 LReturnZero 将各个寄存器置空为0，结束这次消息发送 不等于0 判断是否支持
  • 支持Taggedpointer小对象类型，小对象为空 ，返回nil，不为nil处理isa获取class
  • 不支持Taggedpointer小对象类型 取[x0]receiver的地址也就是isa存到 p13 = isa走函数GetClassFromIsa_p16 p13, 1, x0

GetClassFromIsa_p16获取类


  • 走函数ExtractISA p16, \src, \auth_address

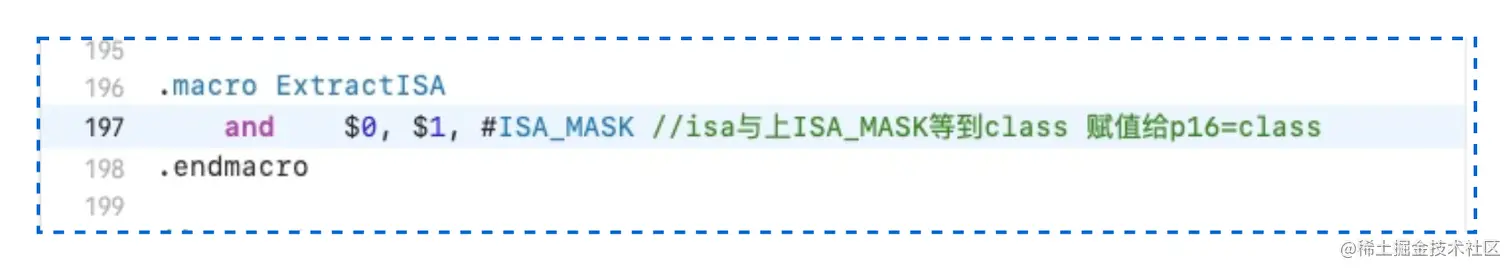

ExtractISA p16


  • 通过isa与掩码获取class继续走下面流程CacheLookup NORMAL, _objc_msgSend, __objc_msgSend_uncached

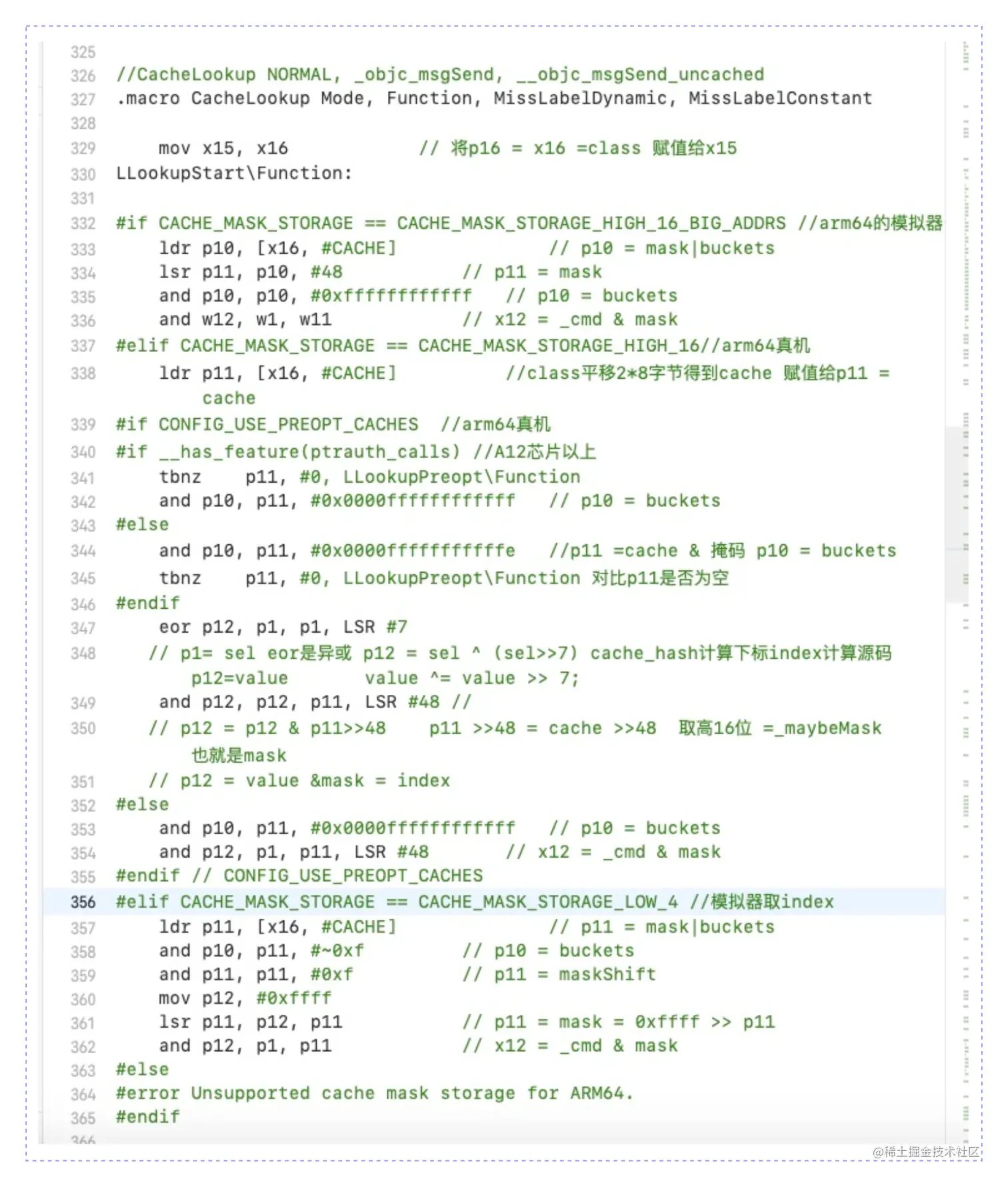

CacheLookup


  • 获取的class p16 平移 2*8字节大小得到cache 赋值给p11 = 结构体首地址_bucketsAndMaybeMask 也就是buckets的地址 p11 &掩码 赋值给 p10 = buckets

  • p1= sel eor是异或 p12 = sel ^ (sel>>7) cache_hash计算下标index计算源码 p12=value       value ^= value >> 7;

  • p12 = p12 & p11>>48    p11 >>48 = cache >>48  取高16位 =_maybeMask 也就是mask p12 = value &mask = index

  • 目的就的为了计算查找的开始位置index


  • #define PTRSHIFT 3

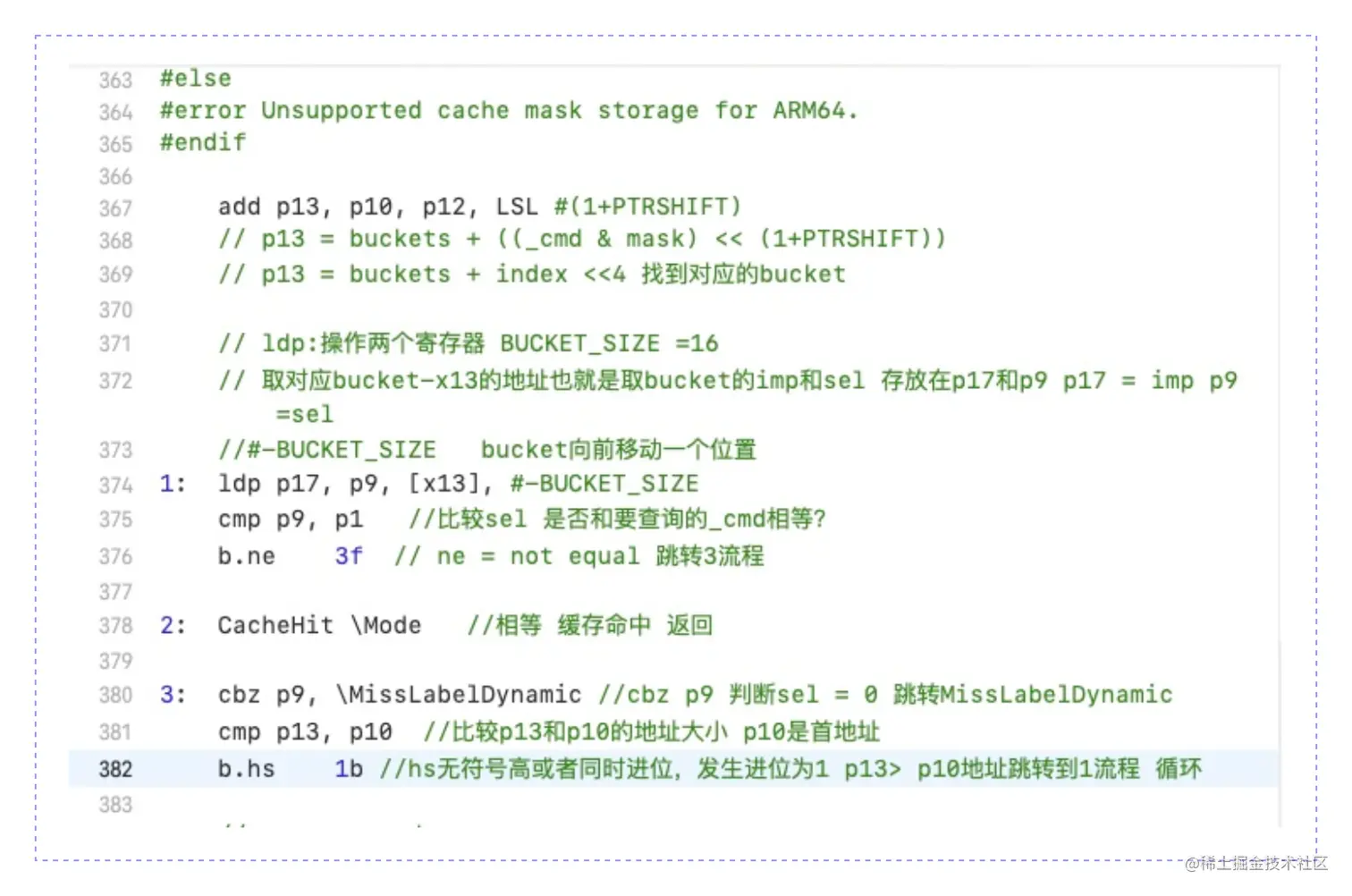

  • 根据下标的index 计算出对应的bucket,#-BUCKET_SIZE bucket向前平移一个位置
  • 取出bucket中的sel,imp 与 传进来的p1=sel对比，如果相等，走流程2，缓存命中，走流程CacheHit如果不相等走流程3
  • 判断取出来的sel是否等于0，如果等于0 跳转 MissLabelDynamic 否则对比 查询的bucket的地址和首地址对比，如果大于 继续循环。
  • 如果找到最前面的第一个还是没有找到，继续走下面流程

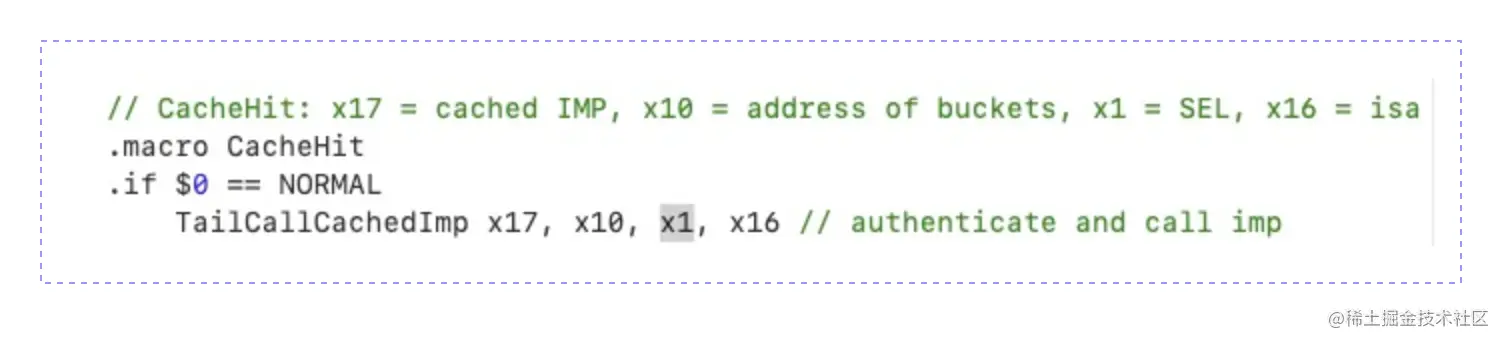

CacheHit


.macro TailCallCachedImp
// $0 = cached imp, $1 = address of cached imp, $2 = SEL, $3 = isa
eor $0, $0, $3
br $0
.endmacro
  • 缓存查询到以后直接对bucket的imp进行解码操作。即imp = imp ^ class，然后调用解码后的imp
  • 返回 imp ,buckets ,sel ,isa.

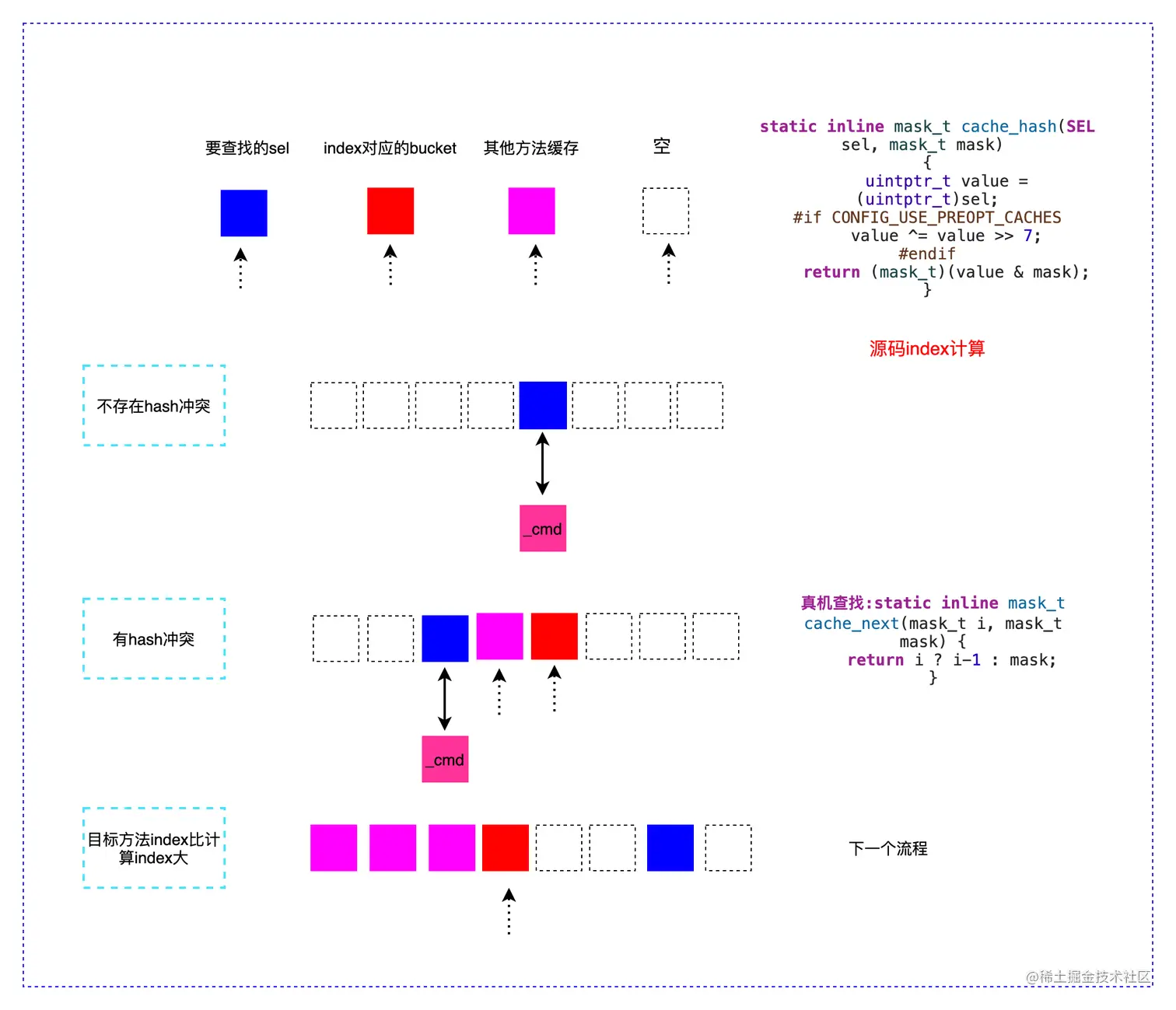

缓存遍历图解


  • 如果既没有hash冲突又没有目标方法的缓存，那么hash下标对应的bucket就是空的直接跳出缓存查找
  • 不会出现中间是有空的bucket，两边有目标bucket这种情况

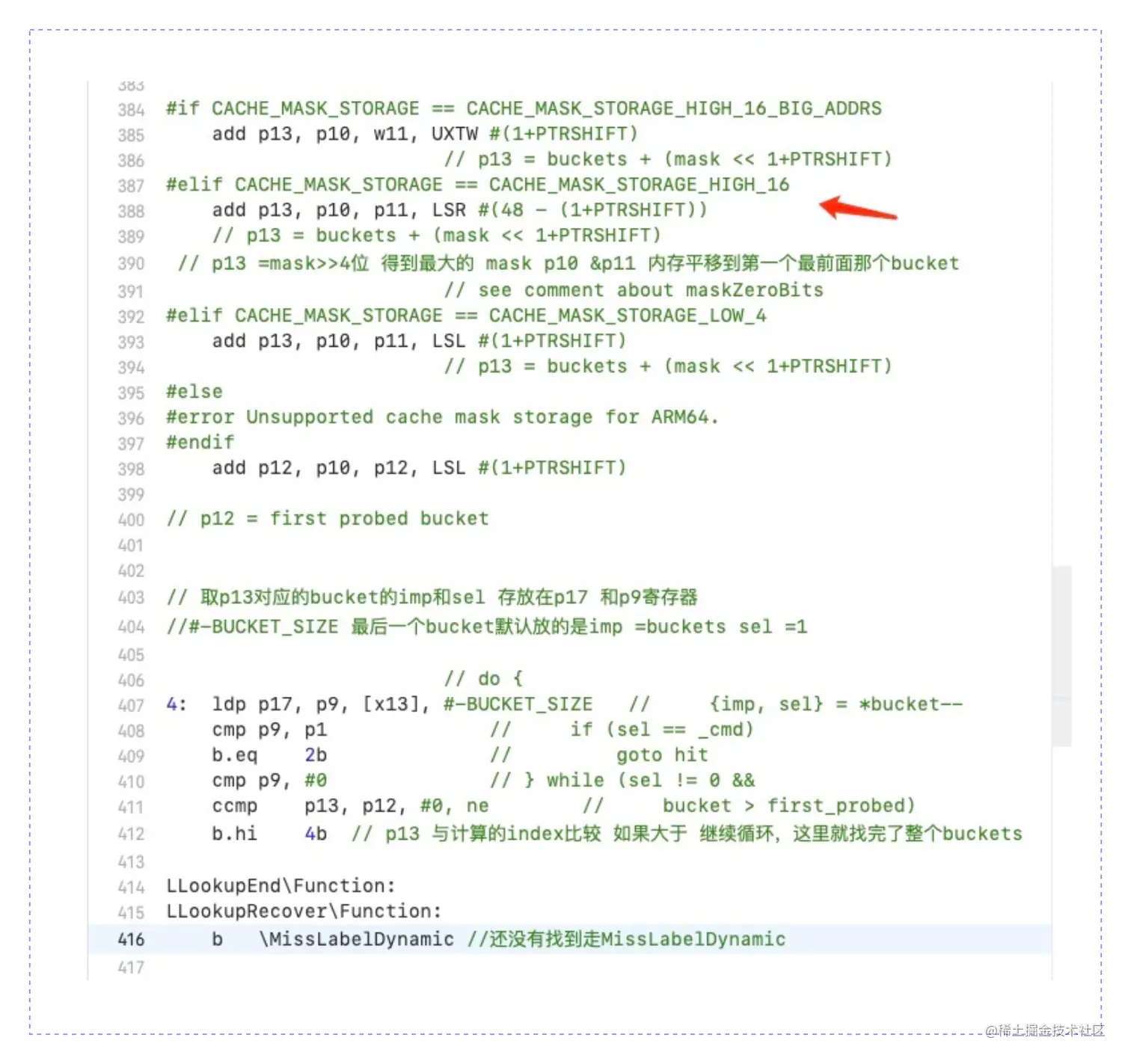

向前遍历缓存


  • p13 = buckets + (mask << 1+3) 找到最后一个bucket的位置

  • 先获取对应的bucket然后取出imp和sel存放到p17和p9，然后*bucket--向前移动一个位置

  • p9= sel和 传入的参数_cmd进行比较。如果相等走2流程

  • 如果不相等在判断（sel ！= 0 && bucket > 第一次确定的hash下标bucket）接着循环缓存查找，如果整个流程循环完仍然没有查询到或者遇到空的bucket。说明该缓存中没有缓存），缓存查询结束跳转__objc_msgSend_uncached流程

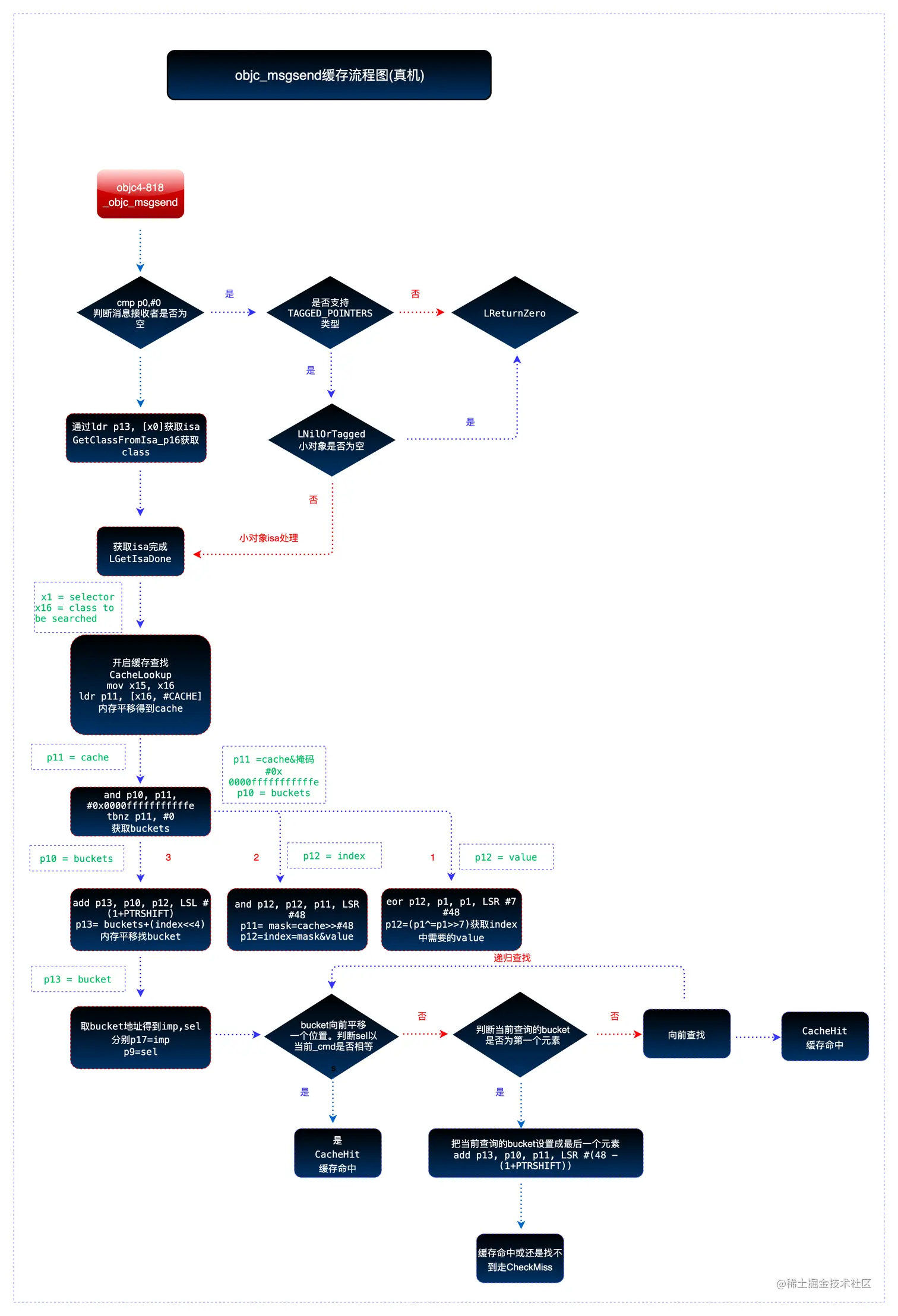

缓存查找流程图
