虚幻4—C++笔记—第三人称视角人物设计及源码分析

「这是我参与11月更文挑战的第10天，活动详情查看：2021最后一次更文挑战」

源码之下，了无秘密。——侯捷

1、创建一个C++工程

• 创建C++类，继承于ACharacter，命名为ThirdCharacter

2、ThirdCharacter.h分析

• 创建摄像机手臂组件

UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = Camera, meta = (AllowPrivateAccess = "true"))
	class USpringArmComponent* ArmCamera;

VisibleAnywhere,BlueprintReadOnly蓝图仅可读。类型为Camera

• 创建摄像机组件

UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = Camera, meta = (AllowPrivateAccess = "true"))
	class UCameraComponent *FallowCamera;

• 前进后退函数

UFUNCTION(BlueprintCallable)
		void MoveForward(float Value);

• 左右移动函数

UFUNCTION(BlueprintCallable)
		void MoveRight(float Value);

3、ThirdCharacter.cpp分析

• 设置胶囊体初始半径于高度

GetCapsuleComponent()->SetCapsuleSize(Radius, Height);

注意默认碰撞判定为胶囊体

• 不让输入控制器控制胶囊体的Rotation,让输入控制只影响摄像机

bUseControllerRotationPitch = false;
bUseControllerRotationYaw = false;
bUseControllerRotationRoll = false;

• 设置角色移动

  • 让角色旋转到指定方向再移动

    GetCharacterMovement()->bOrientRotationToMovement = true;


  • 设置胶囊体旋转速度

    GetCharacterMovement()->RotationRate = FRotator(0.0f, 540.0f, 0.0f);


  • 跳跃z轴高度

    GetCharacterMovement()->JumpZVelocity = 450.f;


  • 空中控制，坠落时，角色可用的横向移动控制量。0 = 无控制，1 = 在 MaxWalkSpeed 的最大速度下完全控制。

    GetCharacterMovement()->AirControl = 0.2f;


• 创建一个相机手臂（如果发生碰撞，则向玩家拉入）

  ArmCamera = CreateDefaultSubobject<USpringArmComponent>(TEXT("ArmCamera"));
  ArmCamera->SetupAttachment(RootComponent);


• 设置摄像机在角色身后的距离

  ArmCamera->TargetArmLength = 300.0f;


• 相机手臂基于控制器旋转

  ArmCamera->bUsePawnControlRotation = true;


• 创建一个摄像机

FallowCamera = CreateDefaultSubobject<UCameraComponent>(TEXT("FollowCamera"));

• 将相机连接到吊杆末端

  FallowCamera->SetupAttachment(ArmCamera, USpringArmComponent::SocketName);


• 相机不相对于手臂旋转

  FallowCamera->bUsePawnControlRotation = false;


• 绑定按键等基本操作

• Jump,IE_Pressed绑定到ACharacter::Jump,IE_Released绑定到ACharacter::StopJumping

• MoveForward,绑定到AThirdCharacter::MoveForward

• MoveRight,绑定到AThirdCharacter::MoveRight

• Turn,绑定到APawn::AddControllerYawInput,AThirdCharacter继承于ACharacter，ACharacter继承于APawn

• LookUp,绑定到APawn::AddControllerPitchInput，AThirdCharacter继承于ACharacter，ACharacter继承于APawn

• MoveForward函数编写，我感觉函数功能是获取当前摄像机视角下，去旋转人物的x轴与当前视角x轴一致

void AThirdCharacter::MoveForward(float Value)
{
	const FRotator Rotation = Controller->GetControlRotation();
	const FRotator YawRotation(0, Rotation.Yaw, 0);

	// get forward vector
	const FVector Direction = FRotationMatrix(YawRotation).GetUnitAxis(EAxis::X);//我感觉功能是获取当前摄像机视角下，
																				//去旋转人物的x轴与当前视角x轴一致
	AddMovementInput(Direction, Value);
}

大佬可以详细讲下FRotationMatrix此函数作用吗？欢迎评论

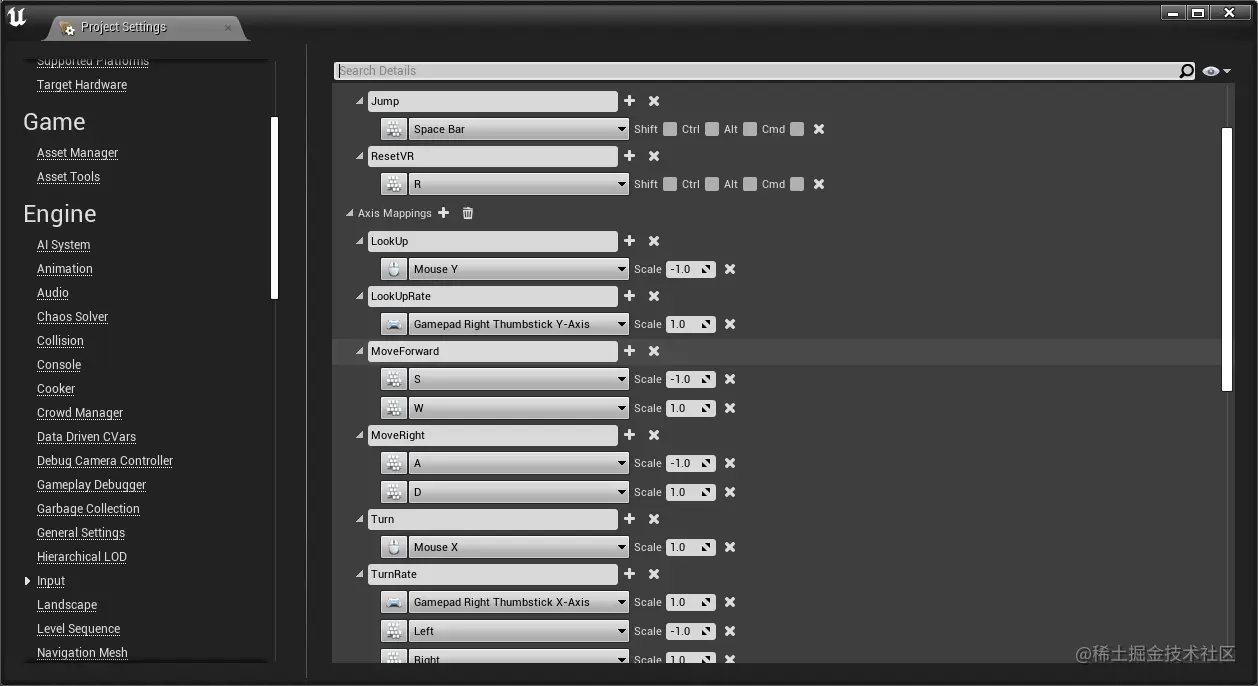

4、UE4绑定键盘

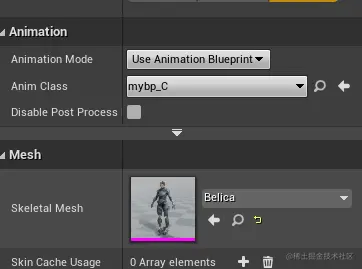

5、设置胶囊体人物骨架静态网格，并设置动画

素材为帕拉共素材，动画蓝图为自己根据素材动画设计
