基于端口的VLAN的配置(Cisco)

372 阅读2分钟

这是我参与11月更文挑战的第十天,活动详情查看:2021最后一次更文挑战

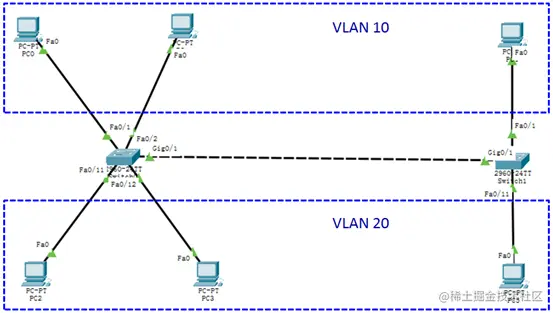

拓扑结构


背景说明

某单位的网络有两台交换机,现在每个交换机上划分为两个VLAN:VLAN 10、VLAN20。这个两个VLAN将分配给两个部门使用。具体设计如下:
VLAN IDVLAN NameIP网段默认网关说明
10Shengchan192.168.10.0/24192.168.10.254生产部
20Jishu192.168.20.0/24192.168.2.254技术部

每台交换机上的具体规划:

VLAN 10:FastEthernet0/1-10

VLAN 20:FastEthernet0/11-20

Trunk:GigabitEthernet 0/1



设备配置

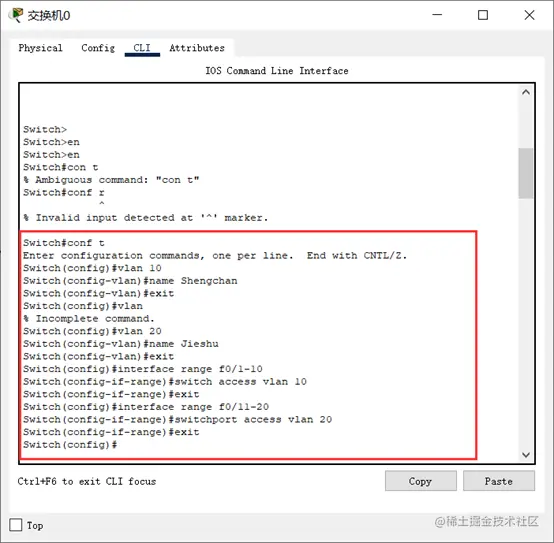

1)Switch0上的配置

Switch(config)# vlan 10       //创建VLAN10

Switch(config-if)# name Shengchan   //配置VLAN名称

Switch(config-if)# exit



Switch(config)# vlan 20       //创建VLAN20

Switch(config-if)# name Jishu   //配置VLAN名称

Switch(config-if)# exit



Switch(config)# interface range fastethernet 0/1-10

Switch(config-if)# switchport access vlan 10

Switch(config-if)# exit



Switch(config)# interface range fastethernet 0/11-20

Switch(config-if)# switchport access vlan 20

Switch(config-if)# exit



Switch(config)# interface gigabitehernet 0/1

Switch(config-if)# switchport mode trunk

Switch(config-if)# exit

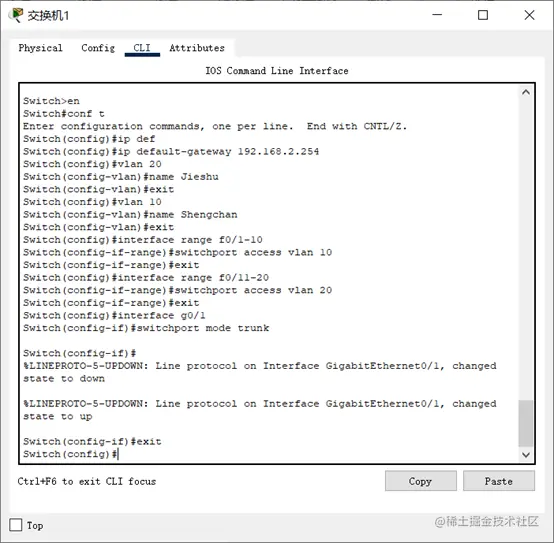

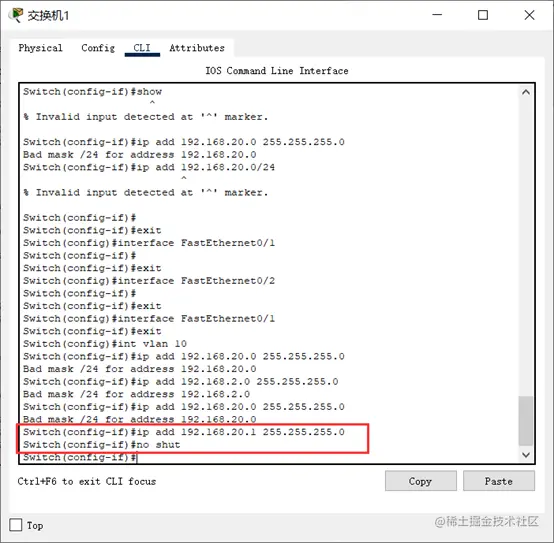

(2)Switch1上的配置

与Switch0相同。


(3)VLAN10中的PC0、PC1、PC4的配置

   将这些PC的IP地址配置为192.168.10.0/24的IP地址。

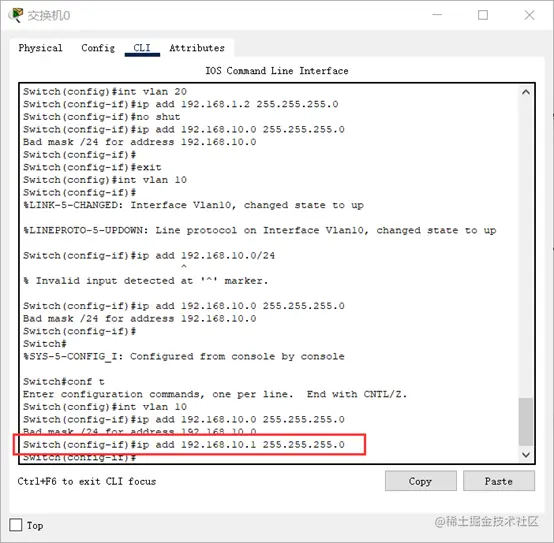

注:这里的IP配置为192.168.10.1是因为这是c类地址的网段,不能配置在机器上。在最后一位加个数字

(4)VLAN20中的PC2、PC3、PC5的配置

将这些PC的IP地址配置为192.168.20.0/24的IP地址。


验证

(1)广播范围

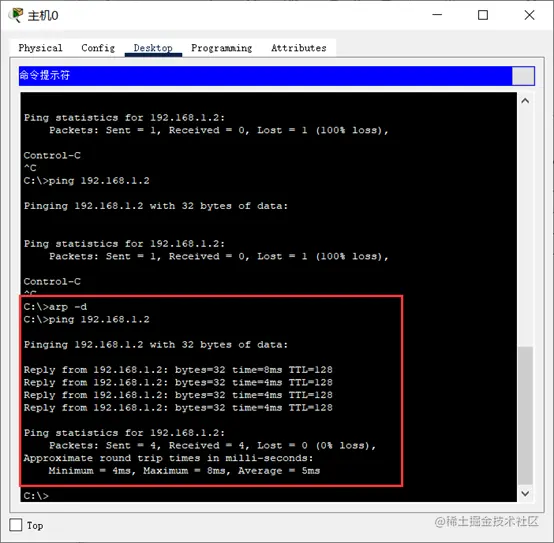

         首先,在PC0上清除ARP缓存,即执行:

         arp -d

         然后,在PC0上ping PC1,即:

         ping 192.168.1.2

         请注意观察ARP广播的传播范围。

         可以发现,ARP广播的范围只在同一个VLAN中


(2)互通性验证

         此时,我们可以发现同一个VLAN间的PC之间是可以通信的。即可以相互ping通。

(3)802.1Q标签

         从PC0向另一台交换机的PC4发包时,我们可以在包通过交换机查看,进入时的帧的格式与出交换机的格式,可以发现,帧的内容是不一样的。

              PC0----交换机0------交换机1----PC4

         当从PC0 ping PC4时,从PC0发往PC4的包,进入交换机0时,是没有打标签的,从交换机0出来进入Trunk时,是打了标签的。另个,从交换机1出来通往PC4时,标签会被去掉。

小结
