实时全局光照简介

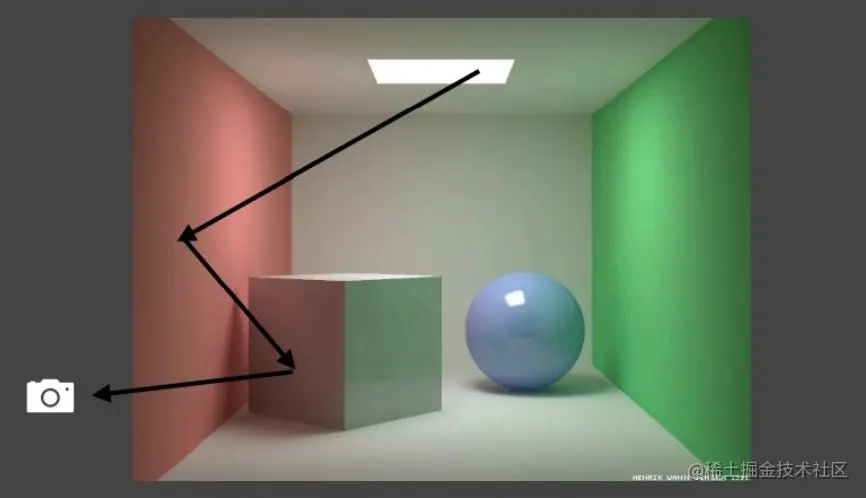

全局光照能很好地提高渲染的真实度，是非常重要的环节, 但是非常复杂。光线在环境会进行弹射产生间接光照，使场景中不会有全黑的地方。在实时渲染想要实现的全局光照其实是在直接光照的情况多一个bounce的间接光照。(更多的bounce就不适合实时渲染了)

实时全局光照基于3D空间

Reflective Shadow Maps(RSM)

如果需要计算出间接光照,需要考虑的两个问题:

问题1：哪些东西是次级光源，即哪些物体会被光源照亮？
问题2：每一个次级光源对Shading point的贡献是多少？
问题3：次级光源与shading point的可见性关系如何判断？
问题4：一张RSM记录的patch太多,应该记录哪些patch对P的贡献？ RSM利用了Shadow Ma的思想针对这两点提出了对应的解决办法：

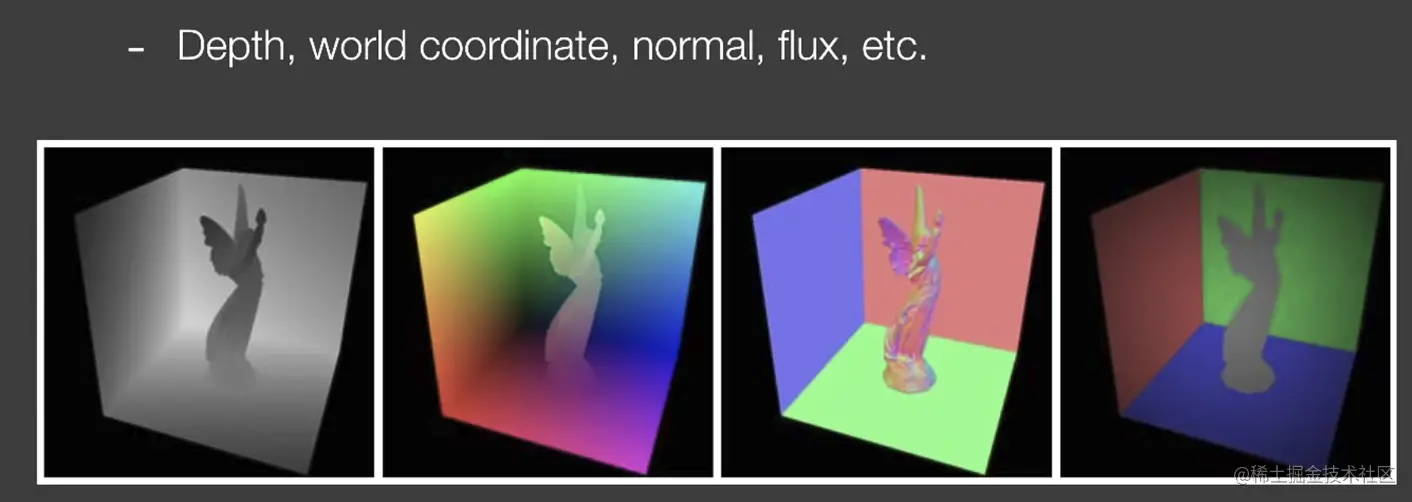

问题1解决：在光源摄像机渲染 shadow map （往往只记录了深度）的时候，顺便额外记录 世界坐标 xp 、法线 np、接受的直接光源 radiant flux Φp。那么就可以认为 shadow map 的一个 texel 对应一块patch ，从而这张 shadow map 就包含了所有次级光照 patch 的信息了。

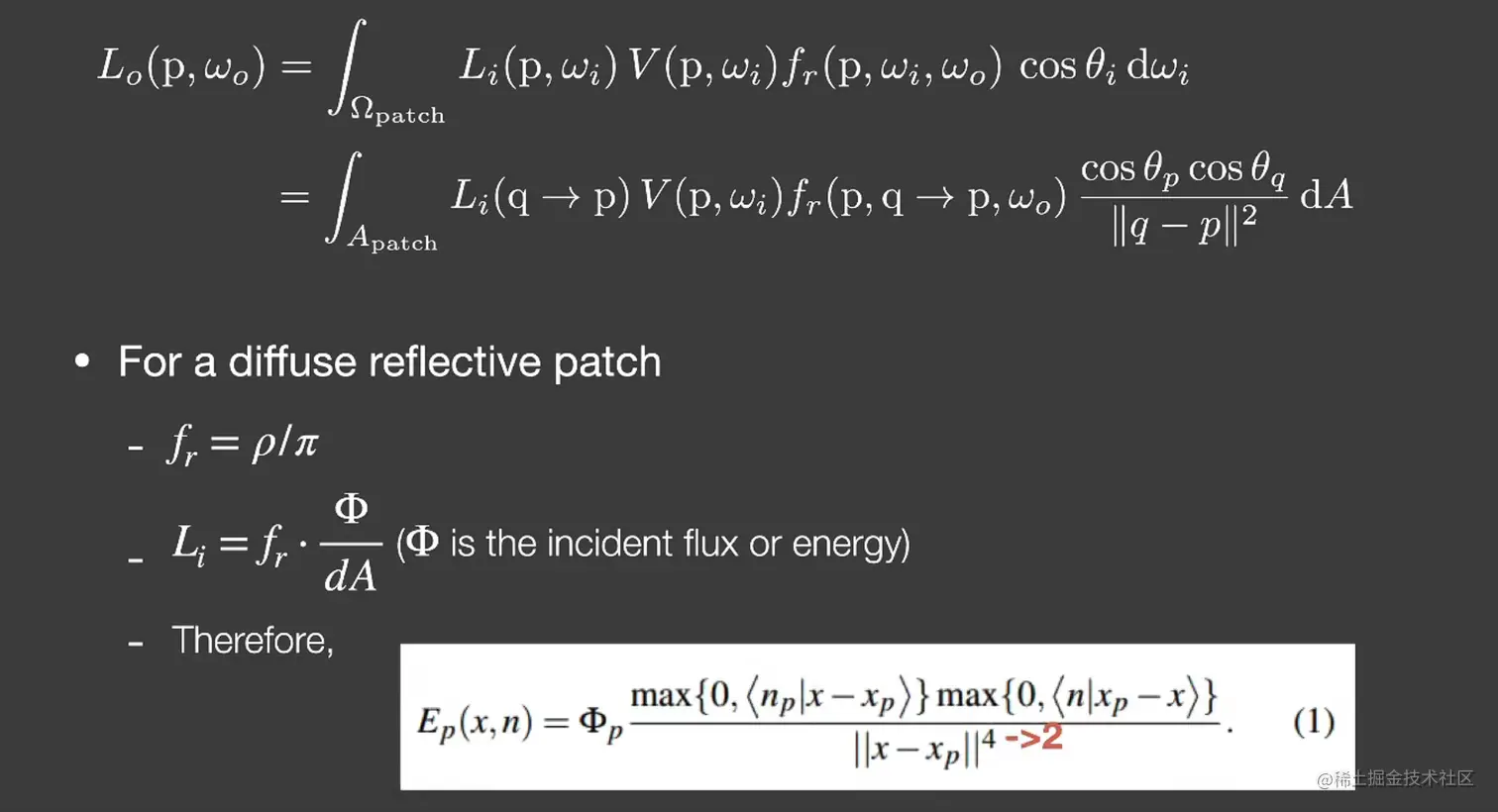

问题2解决：由于每一个shading point相对于每一块patch的位置不同，所以出射方向未知，因此可以假设所有的patch都是diffuse的材质，然后根据公式推导出每一个次级光源q对任意一点p的贡献值Ep（需要注意从q到p之间的radiance不需要考虑衰减，因此4次方需要改成2次方）

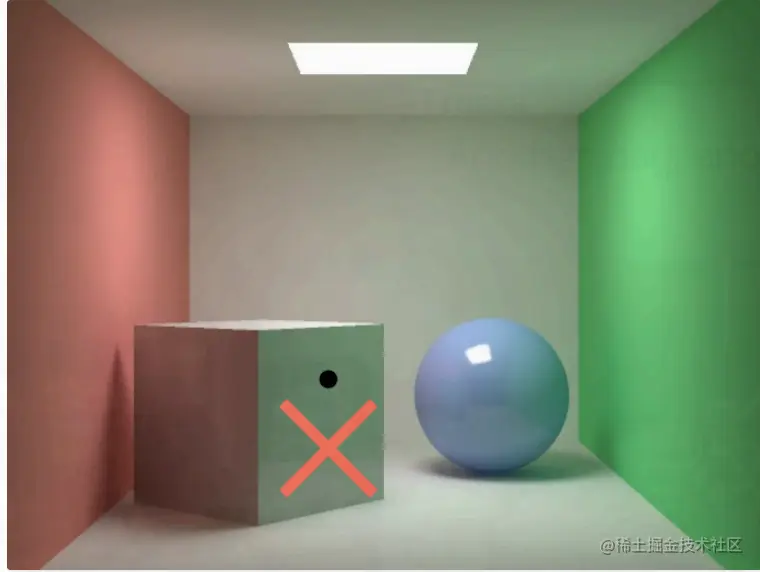

问题3解决：任意次级光源小片q能不能看到点p,这就没法用shadowmap来解决,不可能给所有q都预计算一张shadowmap,就干脆不计算Visbility.

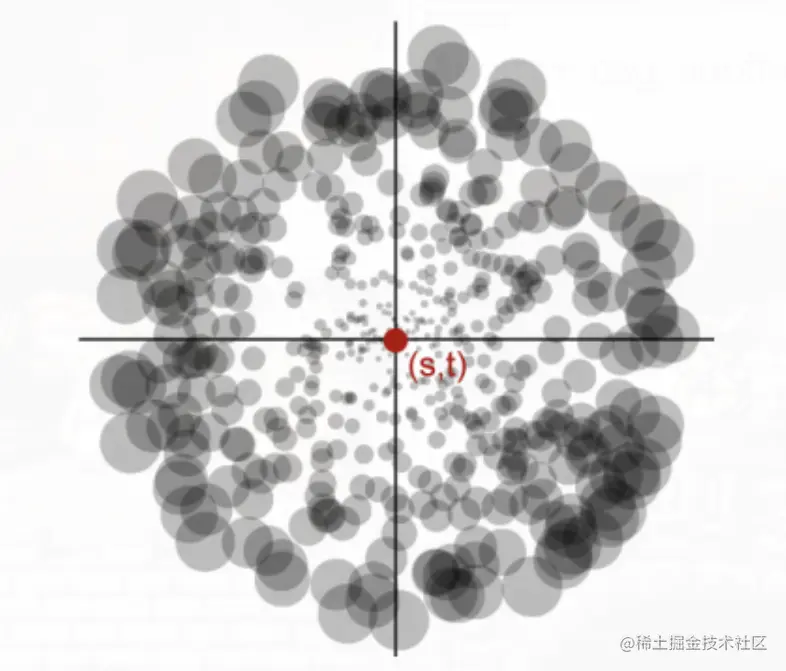

问题4解决：理论上，为了实现最好的RSM效果，应当取整张 shadow map 的所有 texel 作为次级光源点，因为整张shadow map 意味着包含了整个光源照到的信息。但这样所需的采样数就相当于 shadow map 的分辨率，代价太高。因此我们应当使用少量的采样数来保证性能，同时也要保证RSM的间接光源质量能够接受。将点p的坐标映射到对应到光源所记录的RSM上，根据距离关系进行不同权重的采样。因此，选取一个随机采样点坐标 (u,v)(u,v) 和对应的权重 importancee：

其中，s、ts、t 为 shading point x 在 shadow map 的纹理坐标，ξ1、ξ2ξ1、ξ2 为随机数

Light Propagation Volumes(LPV)

LPV顾名思义，就是在三维空间传播光线，就可以用来做间接光照。LPV的基本思路是把场景分成格子，把格子中的点受到的直接光照注入到格子中，把格子作为次级光源传播到其它格子，实现全局光照。

LPV的基本步骤如下：

第一步：找到次级光源。先用RSM找到哪些点会被直接光照照亮，这样就得到一系列次级光源；

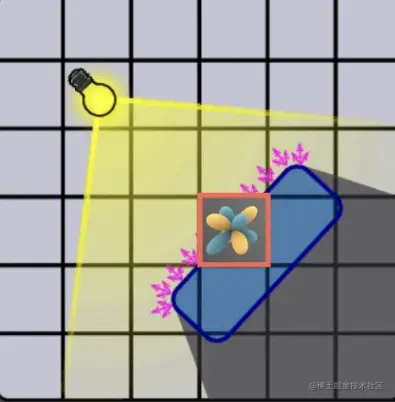

第二步 注入。把场景分成一定大小格子，任意一个格子就包含一些次级光源，把这些的光源往四周的radiance加起来，用球谐函数SH把randiance压缩起来(注意这里格子大小的确定是一个问题)

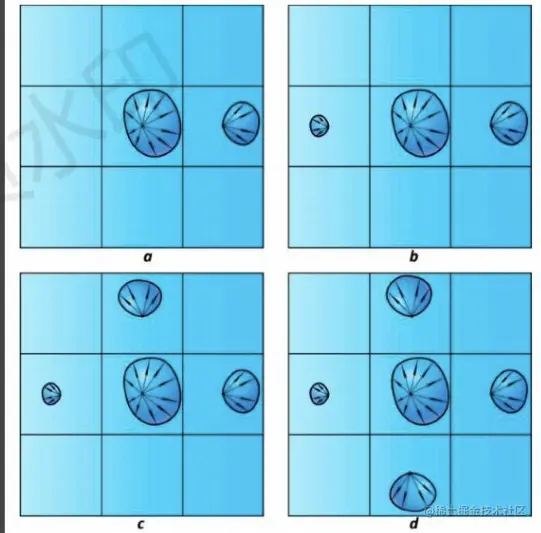

第三步：传播。一个格子是有六个面的，radiance通过每个面往周围六个格子传播，只要不断传播格子就能稳定下来，最后得到次级光源的radiance传播过的格子；
第四步：渲染。每个shading point 都有一个的格子，已经得到了每个格子的incident radiance，就能直接进行渲染。

Voxel Global Illumination (VXGI)

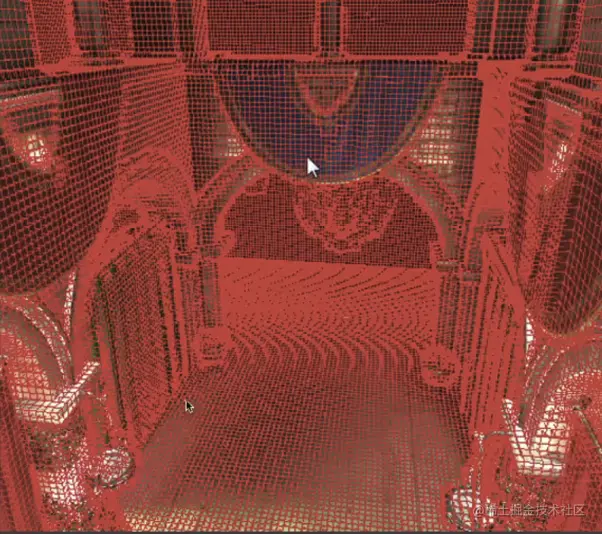

VXGI和RSM一样也是两个PASS的算法，其区别在于，RSM是把接受直接光照的点作为次级光源，而VXGI是把整个场景离散成体素变成网格，RSM和LPV计算radiance都是从次级光源出发传播一次，从而得到全局光照的结果，而VXGI是从camera出发，根据打到的像素的材质反射出一个圆锥，相交到之前计算好的纹素的(即cones shading)，这样每个shading point 都要进行 cones shading 的计算。

VXGI质量很高，但也存在着一些问题，场景体素化的计算量太大，而且可能需要预处理，如果场景里的物体移动，就得重新体素化，开销太大，实时渲染通常不采用该方法,因此不做过多介绍。

实时全局光照基于屏幕空间

屏幕空间方法下的全局光照故名思意，就是从屏幕空间的获得获取的信息来做全局光照（于开局一张图，后面全靠编）

Screen Space Ambient Occlusion(SSAO)

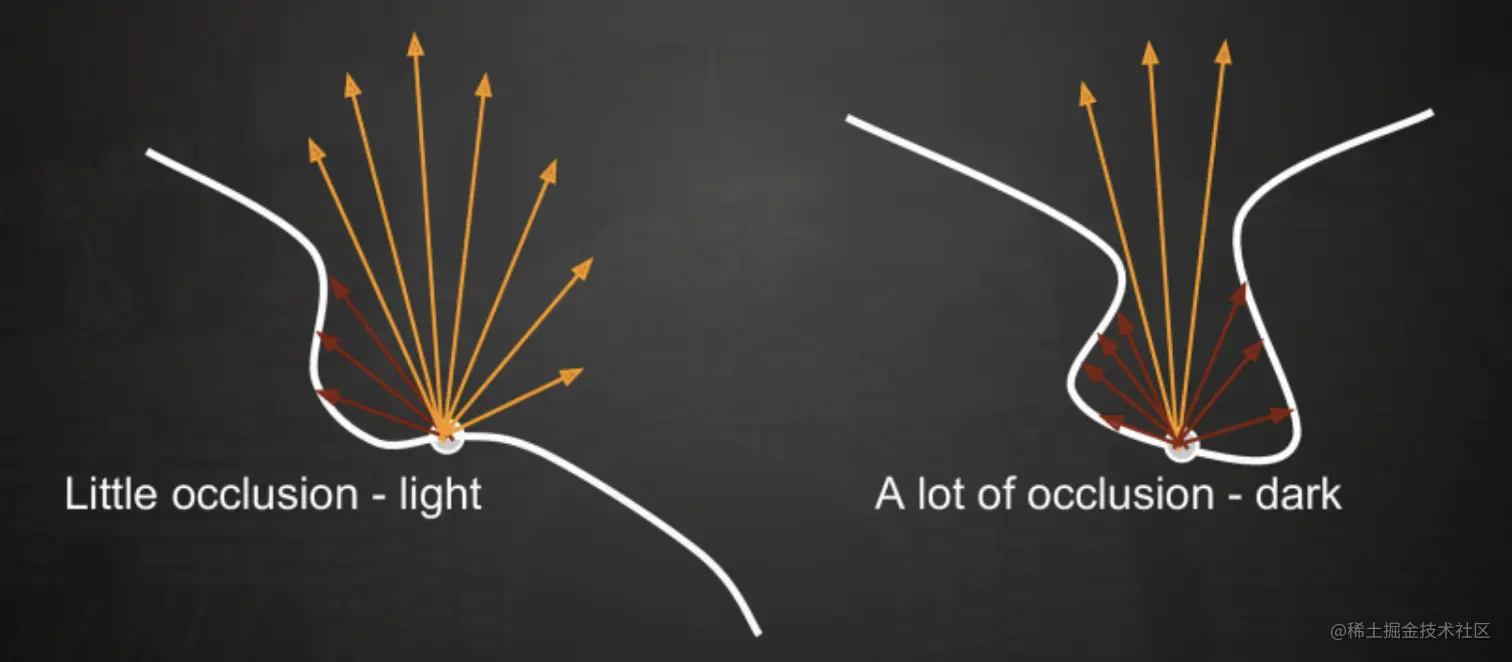

所谓环境光遮蔽（AO），就是某个 shading point 因为被其它几何表面所遮挡，从而降低了接受外界环境光的比例（这种遮蔽常常发生在凹处表面）：AO就是通过相对位置来制作阴影，让物体相对位置感和立体感更强，是对全局光照的近似。而SSAO就是在屏幕空间下对全局光照的近似。 SSAO把物体接受到的间接光照作为一个常数，就和blin-phone的原理近似，不同的是SSAO考虑到遮蔽，得到一个相对正确的结果。 brdf项和环境光都是常数，那么要求的就只有kA项。KA项记录的是shading point被周围物体遮挡的情况，在只有屏幕空间的信息下，想要记录visibility只有靠一些大胆的假设了：在shading point周围一个圆，随机分布一些点，看哪些在物体内部，哪些在物体外部，再投影到camera里，通过深度图来得出哪些点会被挡住。

SSAO 将要用到的屏幕信息是：color、depth

SSAO 不需要预计算过程，只需要通过屏幕空间信息就能做到还算不错的AO效果：

在第一个 pass 只渲染整个场景的直接光照，得到包含直接光照结果的 color buffer 和 depth buffer。
在第二个 pass 对整个屏幕渲染，对于某个 shading point ，在该点周围随机采样一些点，然后这些点与 depth buffer 对应的深度作比较：若采样点的深度小于 depth buffer 对应位置的深度，则说明该采样点被遮蔽了。而这些采样点的遮蔽率便是该 shading point 的遮蔽率。遮蔽率将乘于 color 得到该 shading point 最终的渲染结果。

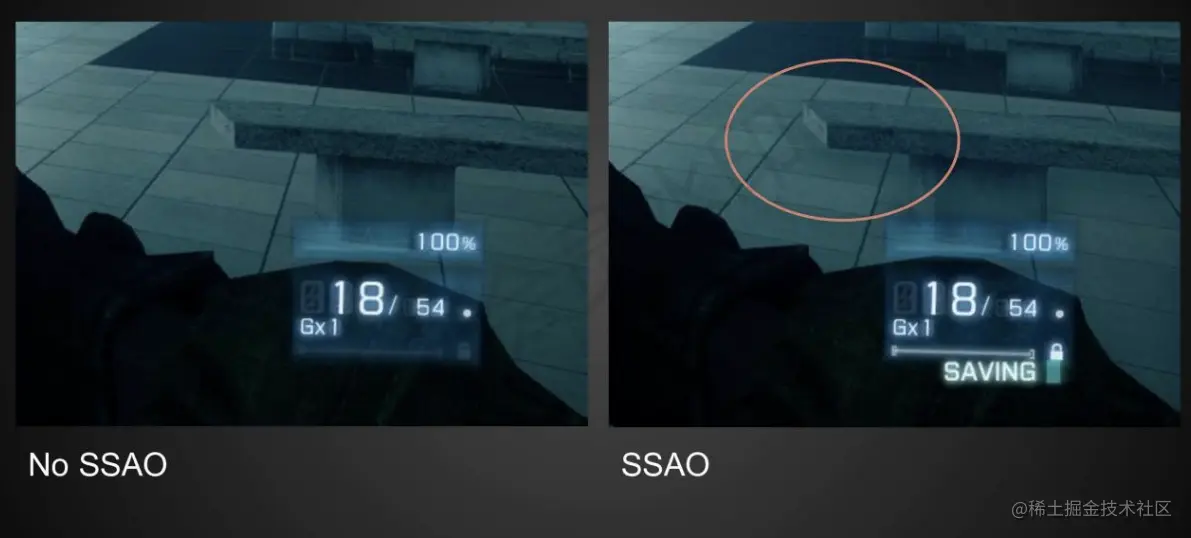

虽然SSAO增加了更多的暗部细节，但是通过深度图就会出现一个问题，如图中的地板因为深度，误认为被石凳遮蔽，出现错误的AO。

Screen Space Directional Occlusion(SSDO)

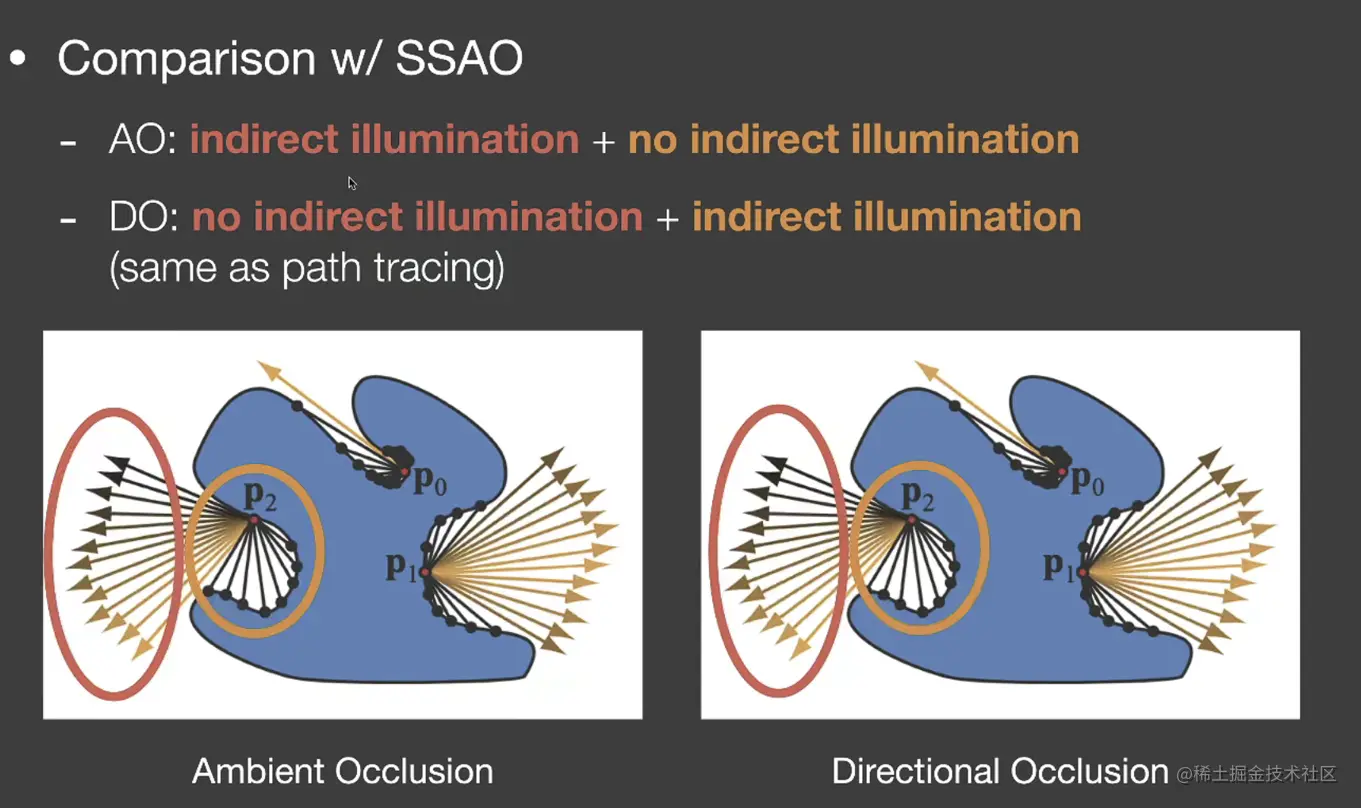

SSDO 也是一类与 SSAO 极其相似的屏幕空间GI方法，区别在于它们看待光线遮蔽的角度是相反的：

AO 认为 shading point 朝外的光线打到物体几何表面时，相当于外部的直接环境光被这个表面遮挡了，因此（对于下面这幅图） AO 将红色部分视为间接光照来源，黄色部分视为损失的间接光照
而 DO 认为 shading point 朝外的光线打到物体几何表面时，相当于受到了间接光照（光照来源于打到的表面），因此（对于下面这幅图） DO 会将黄色部分视为间接光照来源，红色部分视为损失的间接光照

因此 SSAO 往往增加的是明暗细节，而 SSDO 往往增加的是周围物体表面的颜色影响（或者说增加color bleeding效果）！！！！！！！！

SSDO 将要用到的屏幕信息是：color、depth

SSDO 算法流程：

在第一个 pass 只渲染整个场景的直接光照，得到包含直接光照结果的 color buffer 和 depth buffer。
在第二个 pass 对整个屏幕渲染，对于某个 shading point ，在该点周围随机采样一些点，然后这些点与 depth buffer 对应的深度作比较：若采样点的深度大于 depth buffer 对应位置的深度，则说明该采样点将提供间接光照。而这些采样点的间接光照按权重加起来便是该 shading point 的间接光照结果。间接光照结果将直接叠加 color 得到该 shading point 最终的渲染结果。

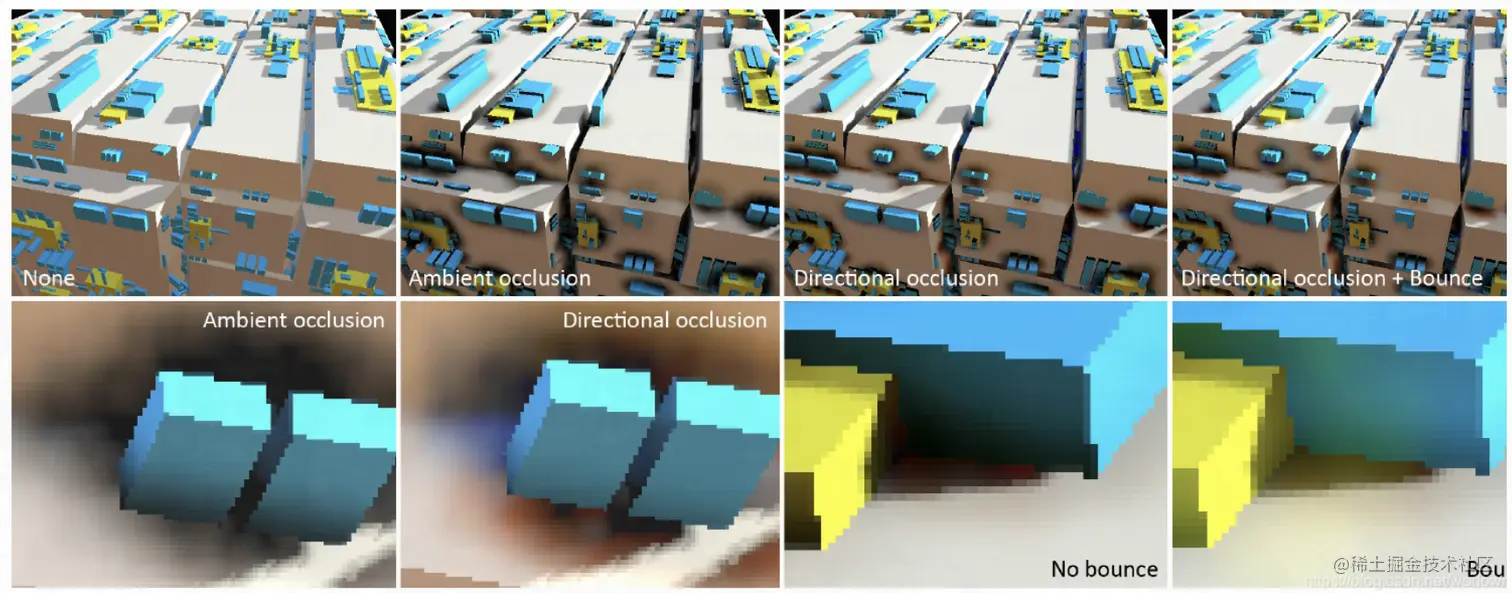

SSDO 效果图：

Screen Space Reflection(SSR)/Screen SPace Raytracing(SSRT)

Screen Space Reflection（SSR） ,一类与 ray tracing 思路非常相似的屏幕空间GI方法，因此也有被叫为 Screen Space Ray Tracing（SSRT） 。它的想法是，将屏幕所看到的表面几何信息当成一个场景，然后计算间接光照时，往半球范围若干个方向投射射线，看看能和这个场景的哪个屏幕像素点相交，这些便可以相交的像素点便是提供间接光照的来源。

SSR 需要用到的屏幕信息：color、normal、depth

SSR 的算法流程：

在第一个 pass 只渲染整个场景的直接光照，得到包含直接光照结果的 color buffer 、normal buffer、 depth buffer。

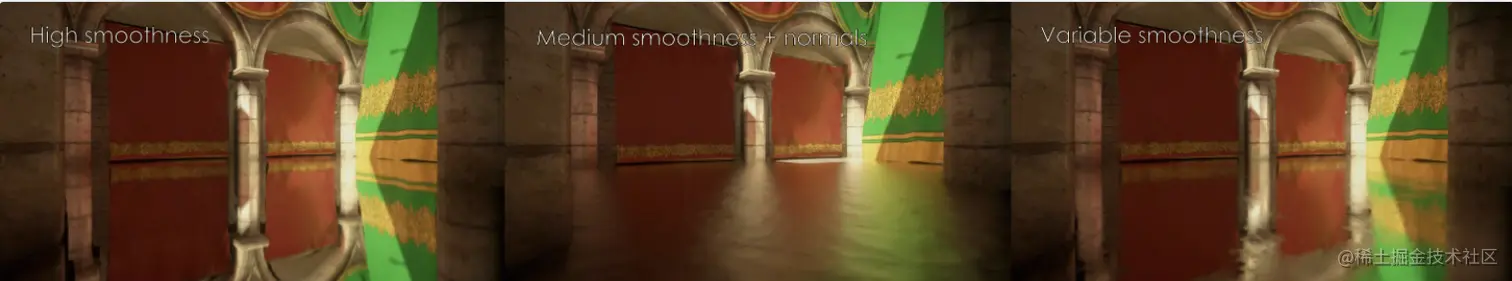

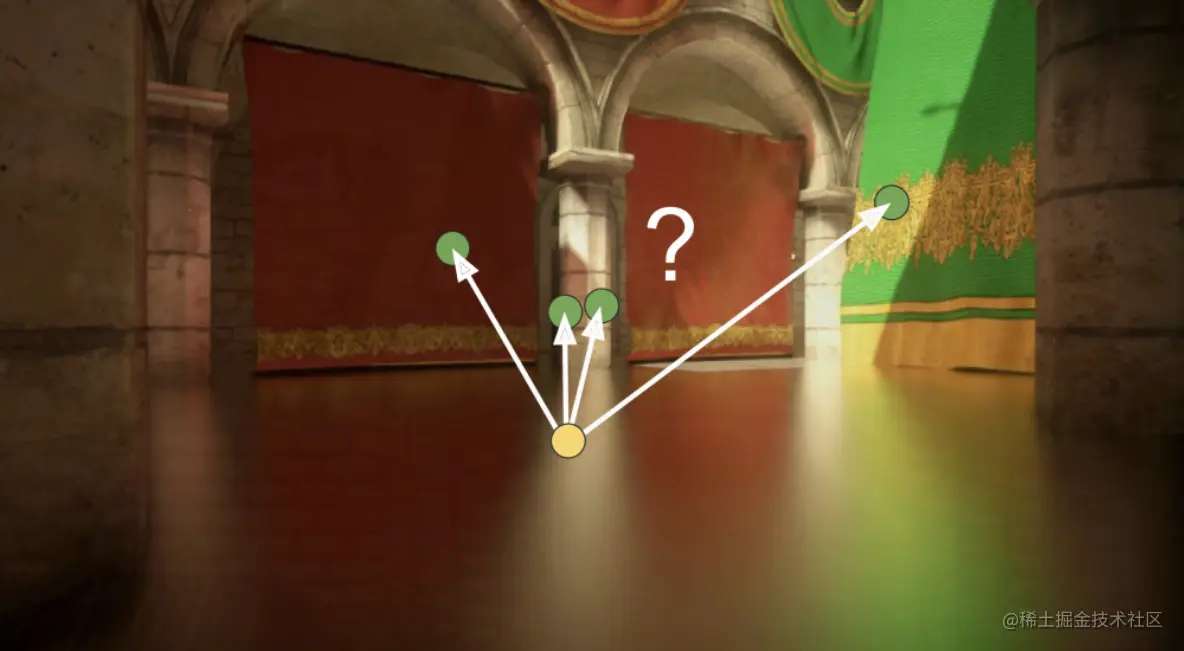

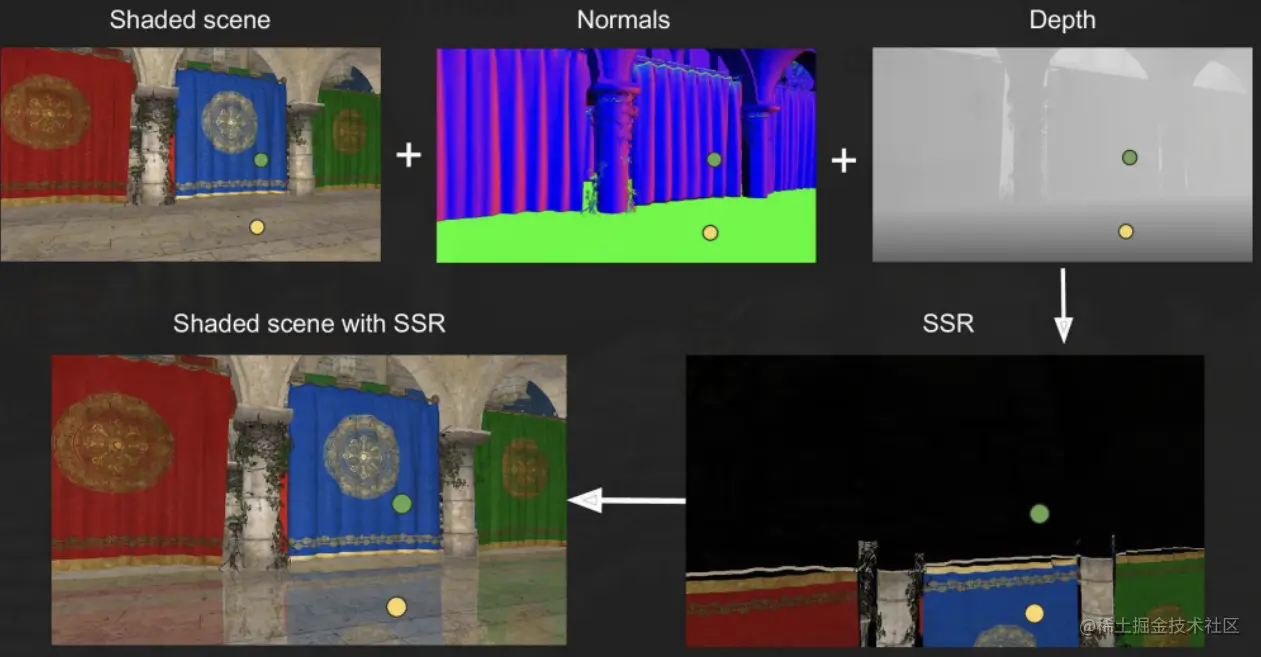

在第二个 pass 对整个屏幕渲染，对于某个 shading point ，在该点往半球随机方向投射若干条射线（使用 ray marching算法），然后将与射线相交的点 p′将对 shading point 的间接光照做出贡献（这与渲染方程是一致的）：其中当射线命中时， V=1 ；否则，V=0 为了减少计算，这里的L(p',wi)项为间接光源提供的能量，仍然默认间接光照是diffuse的，因此式子可以简化成 SSR流程示意图如下：黄点是shading point，绿点是p'. 因为SSR是基于ray tracing的算法，因此可以根据不同的brdf反射不同的效果

SSR的重要性采样

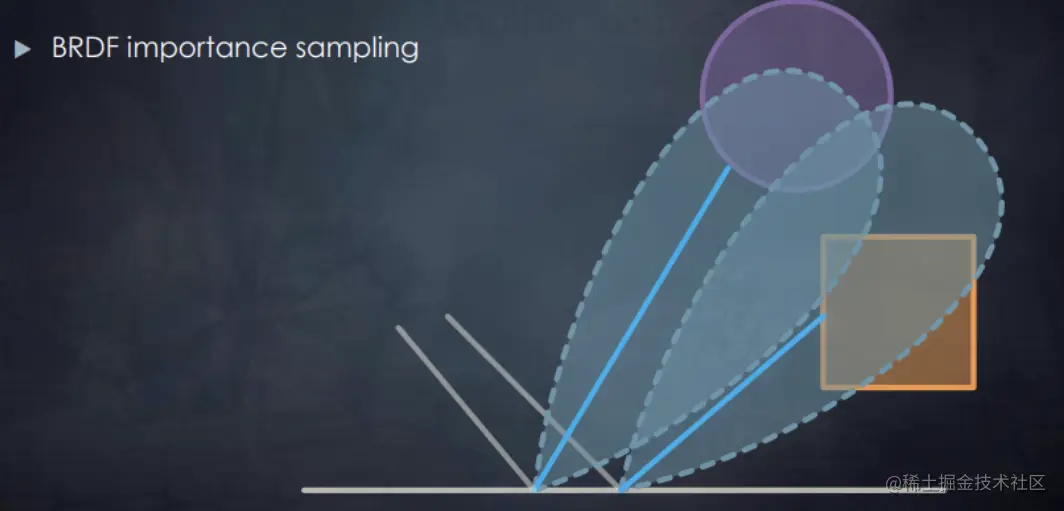

SSR的步骤2需要向半球的随机方向投射若干条射线，这里就涉及到了采样问题，为了让 SSR 的采样更容易收敛，我们可以根据不同的 BRDF lobe 在进行 importance sampling：

SSR的ray marching

得益于带 depth buffer，SSR 可以实现比较廉价的 Ray Marching 效果。Ray Marching 的精度和性能之间的平衡将取决于 march 的步长。

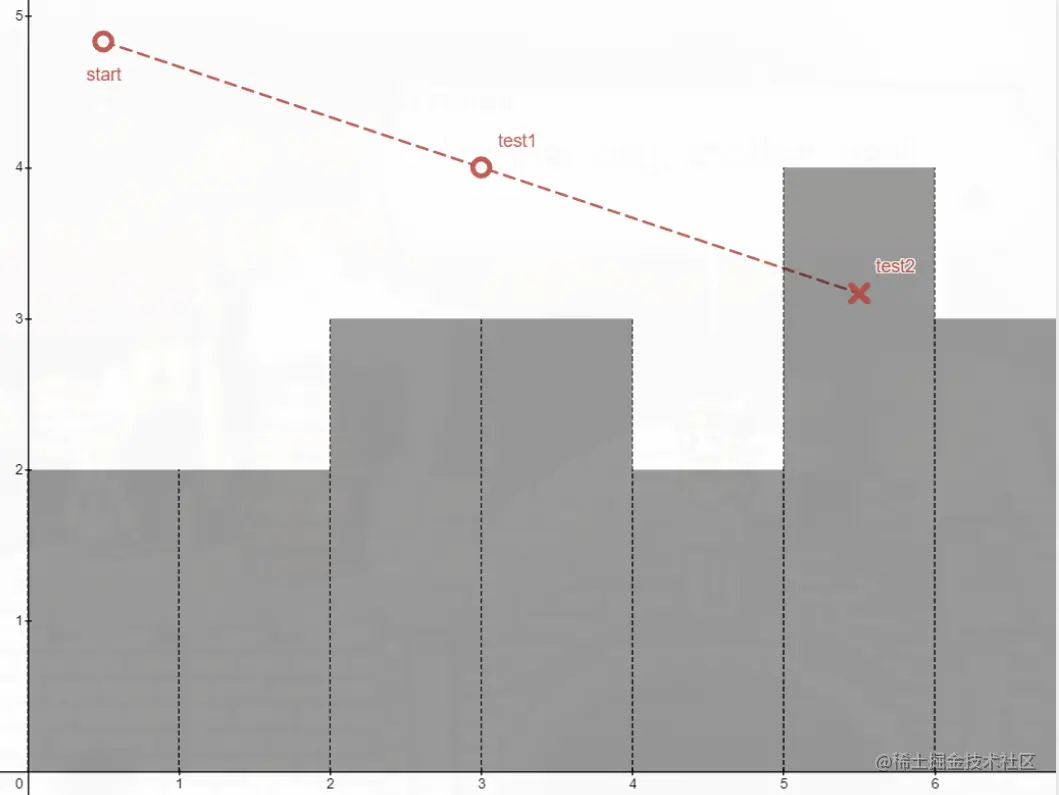

普通的ray marching 思路如下：

从shading point每次往射线方向走一个步长得到一个测试点，将该测试点变换成屏幕坐标 (u,v,z)(u,v,z)
根据uv坐标取 depth buffer 对应的深度 d 与 z 比较：若 z>d，则说明射线碰到该uv位置上像素点的“柱条”，返还该测试点；否则，重复上述步骤。

在 SSR 的 ray marching 中，步长短了会导致要走很多步，消耗很多性能；而步长长了则可能会导致越过原本应该相交的地方后面，导致错误的相交。

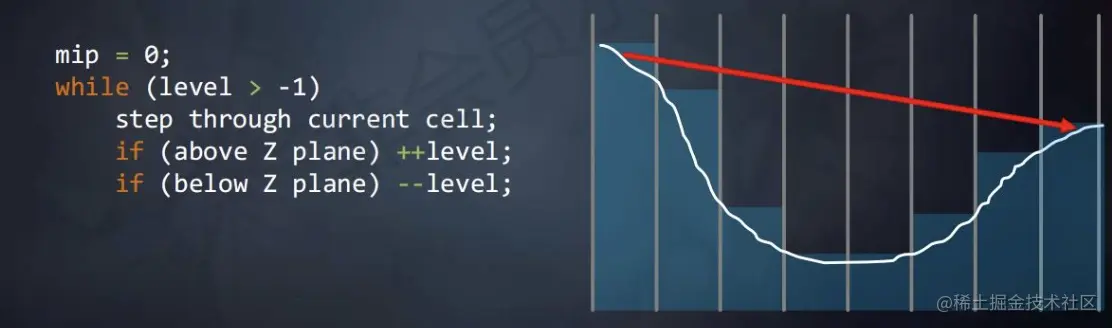

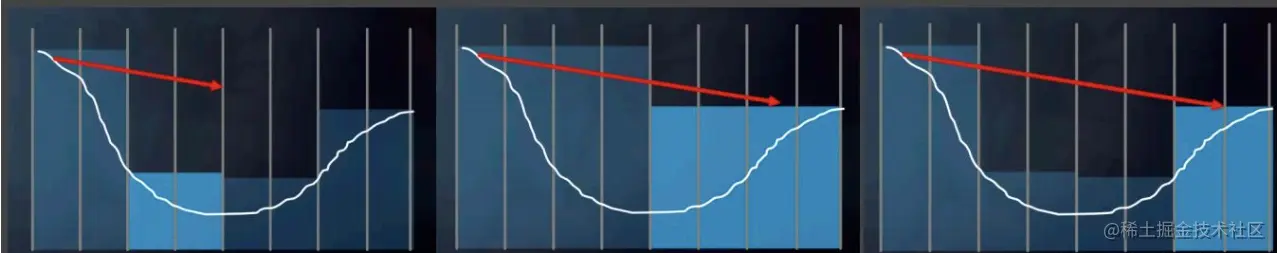

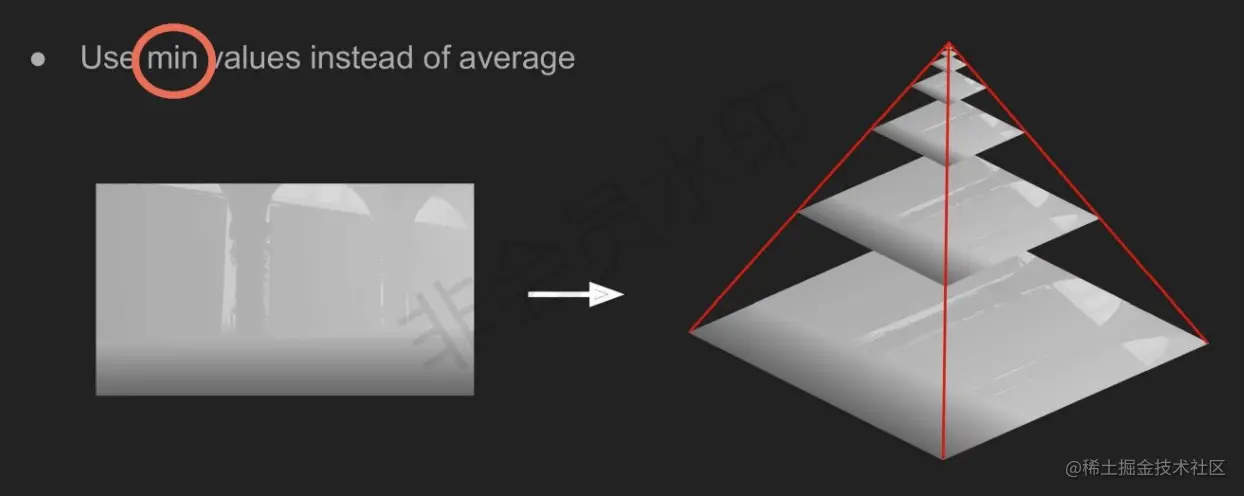

为了优化这一过程，我们可以对 depth buffer 做成特殊的 mipmap，低层级的将取高层级若干个 texel 的depth最小值（离屏幕最近的），而不是传统 mimap 所取的平均值。这样我们可以先在底层级的 mipmap 进行大步的 march：若没碰到，则说明不在当前这块 texel 的任何子像素，可以继续下一大步；若碰到了，则说明可能与在这块 texel 里的某个子像素相交，因此需要降低层级，进行更小步的 march。算法的思想：就像使用试探步在行走

SSR的射线结果重用

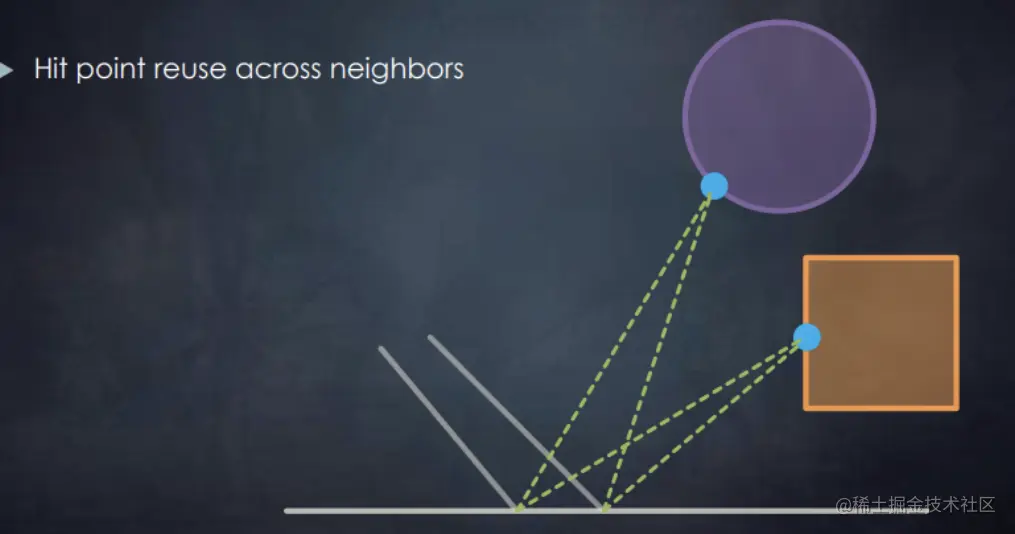

当 pixel 的 ray marching 得出一个相交点时，不仅计算出对该 pixel 的间接光照贡献，还可以将计算该点与原 pixel 附近的 pixel 的间接光照贡献并赋给相应的 pixel ：

各种GI技术的优缺点与应用

Reflective Shadow Maps(RSM)

优点：容易实现
缺点：效率与光源数量有关 || 未考虑Visibility || 许多的假设：diffuse depth or distance..

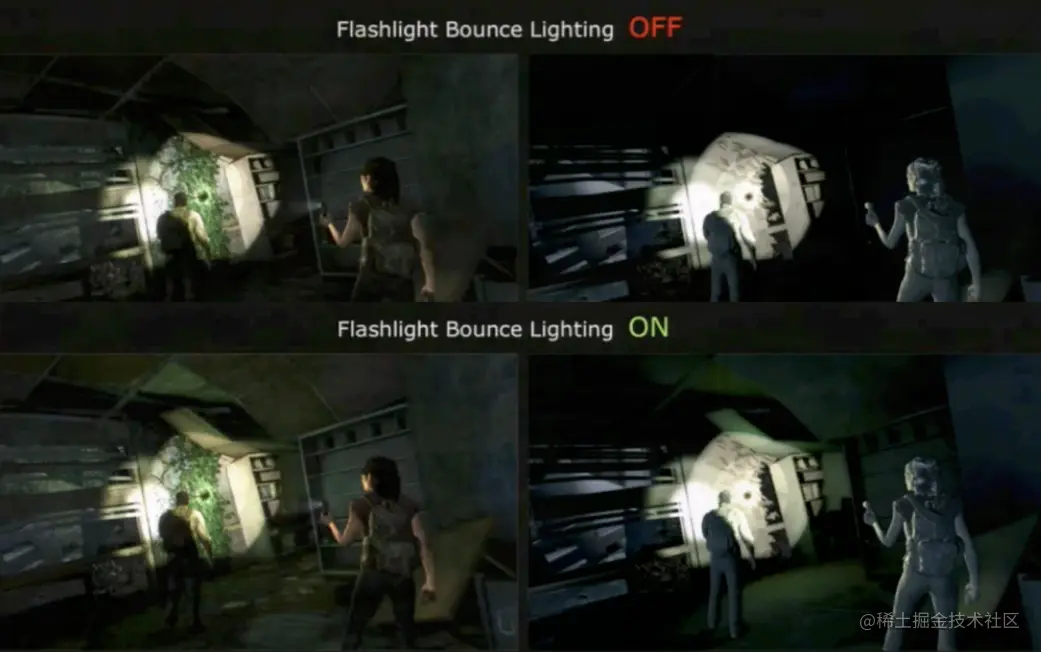

应用：手电筒的全局光照

Light Propagation Volumes(LPV)

优点：性能优越，效果也还可以，可以适用任意场景。

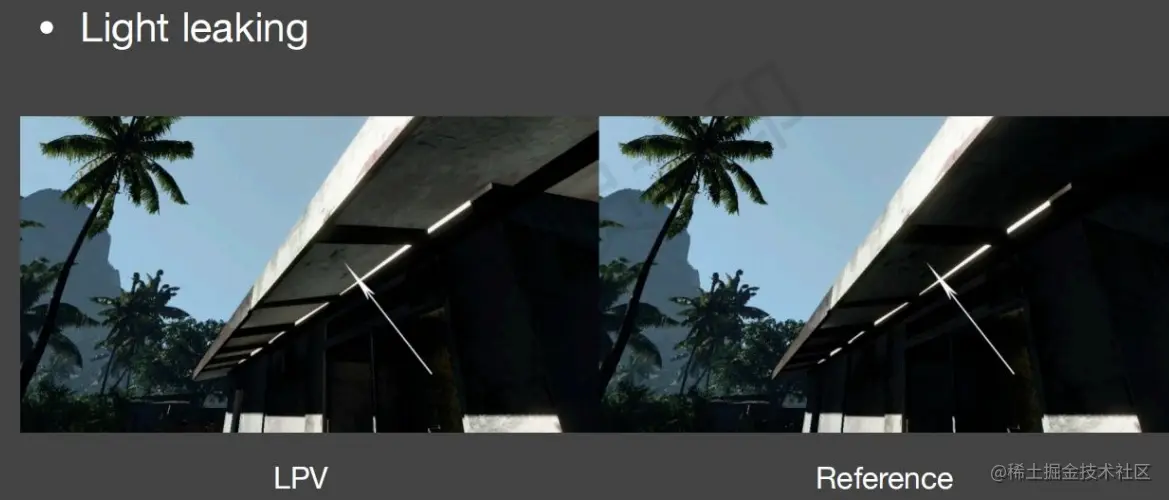

缺点：格子的大小需要有讲解：格子小，存储空间和效率低;格子大,Light leaking漏光 || 未考虑Visibility || 在云、烟雾等场景光纤不是直线传播。
应用：大多数场景的全局光照。

Screen Space Ambient Occlusion(SSAO)

优点：快，代价低
缺点：仅包含屏幕表面的几何信息不能表示完全正确的 visibility，因此 AO 效果不那么准确（相对于预计算AO贴图）
应用：廉价的GI效果，提升画面的暗部细节，大部分游戏都会将其纳入一种画面增强选项。

Screen Space Directional Occlusion(SSDO)

优点：快，代价较低
缺点：仅包含屏幕表面的几何信息仍然不能表示完全正确的 visibility ||仅支持短距离GI效果，而无法展示长距离的GI ||- 会缺失屏幕看不到的平面信息（对于有颜色的GI效果很容易看出artifact）
应用：廉价的GI效果，比起SSAO效果会好点

Screen Space Reflection（SSR）

优点：渲染效果非常的好（前面的方案看起来总像是增强部分的图像效果） || 通过不同的 brdf 函数，可以自由调成各种反射效果（specular/glossy/diffuse）

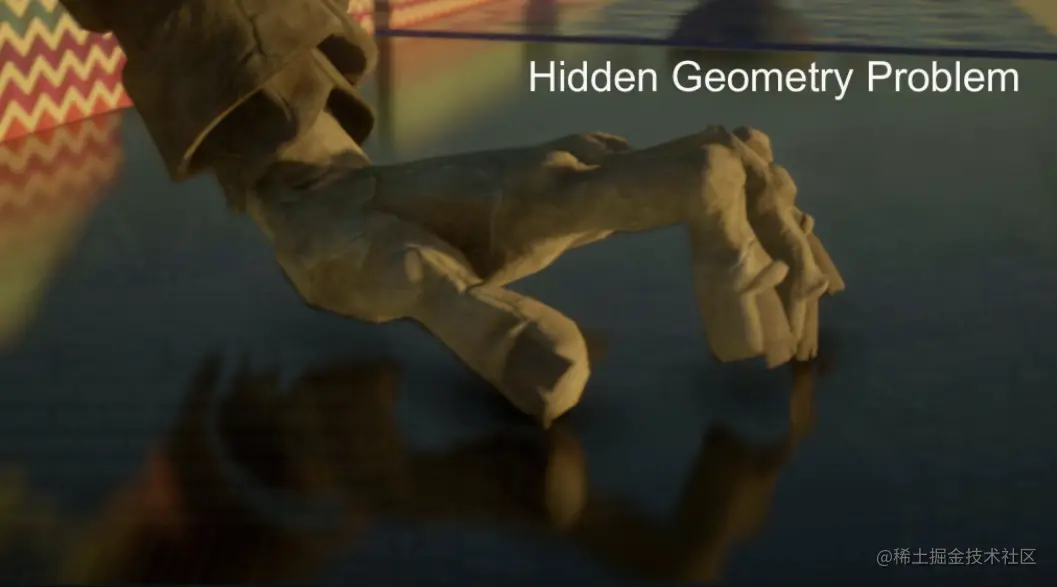

缺点：- screen space 方法仍然缺失了屏幕所看不到的几何信息(反射的效果只是壳子而不是完整的物体信息) || diffuse 情况下，由于要往半球范围均匀采样（不能像specular/glossy那样用importance sampling极大优化采样），容易造成nosiy结果，这时候可能需要牺牲更多的性能来采样更多。
应用：廉价的GI效果，比起SSAO效果会好点
