主流的 CPU 架构

• CPU架构

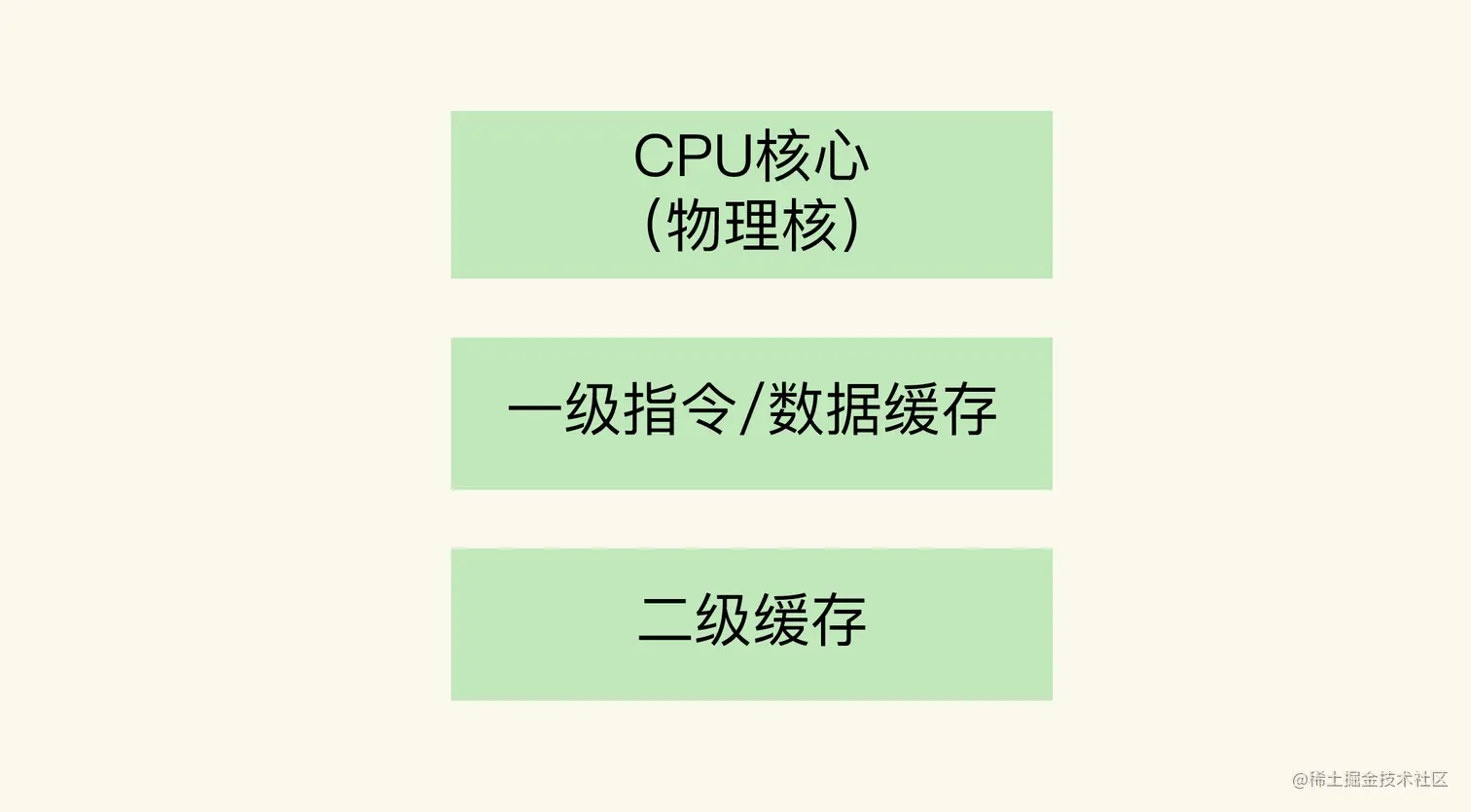

  • 一个cpu一般有多个运行核心，一个运行核心称为一个物理核

    • 每个物理核都可以运行应用程序

    • 私有的一级缓存（kb级别大小）

      • 指令缓存
      • 数据缓存

    • 私有的二级缓存（kb级别大小）

  • 多个物理核间共享流l3（mb级别）

    • 内存之上的缓存

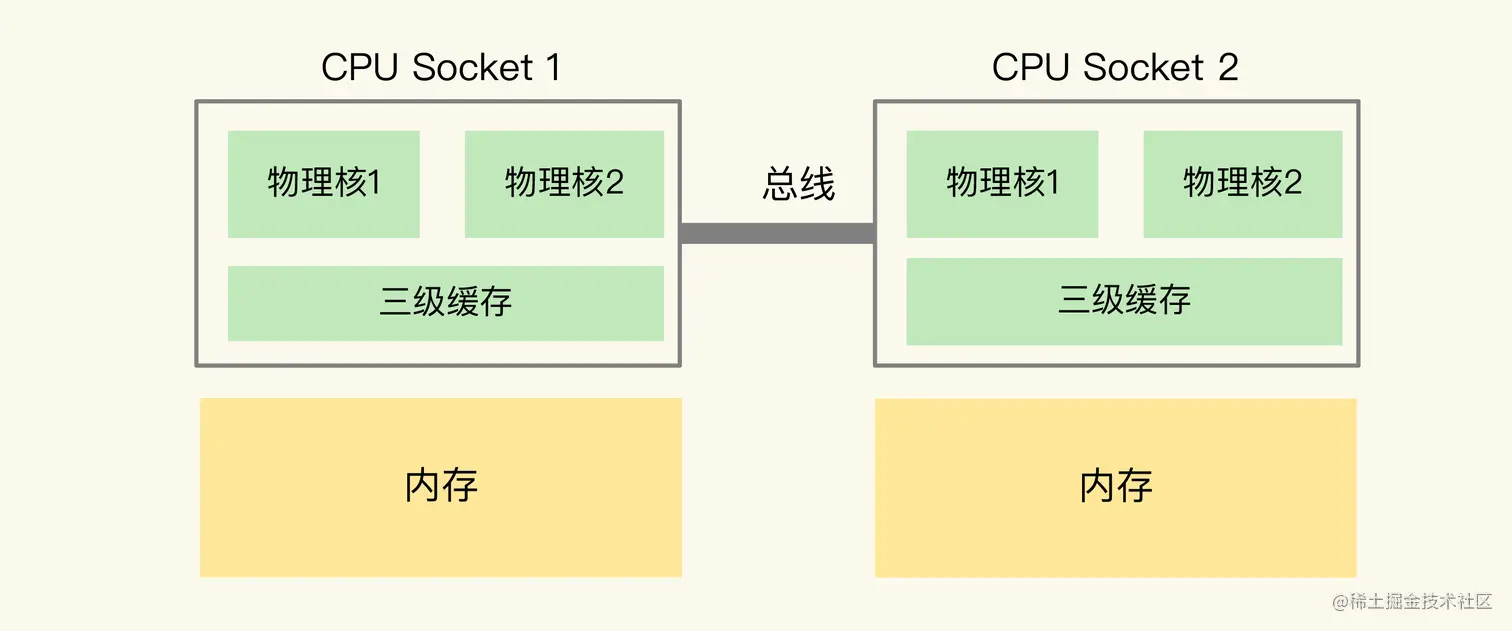

• 通常情况下，一态服务器上有多个cpu处理器（cpu socket），每个cpu处理器下有多个物理核

• 在多 CPU 架构上，应用程序可以在不同的处理器上运行 从socket1调度到socket2上\

  • 注意：不同的cpu访问的内存不同，远端访问内存会增加延迟
  • NUMA 架构（Non-Uniform Memory Access）非统一内存访问架构 一个应用程序访问所在 Socket 的本地内存和访问远端内存的延迟并不一致（可以公用一套操作系统，节省操作系统开销）

\

CPU 多核对 Redis 性能的影响

• 运行时信息：在一个 CPU 核上运行时，应用程序需要记录自身使用的软硬件资源信息（例如栈指针、CPU 核的寄存器值等）\

  • 访问频繁的会缓存到L1和L2上，提升执行速度
  • 将该应用程序切换到别的cpu核上，需要重新加载指令，增加运行时间

• context switch：线程上下文切换 从一个核切换到不同的核上运行\

• 解决办法：使用taskset将程序绑定在一个核上运行

• 指令：taskset -c 0 ./redis-server

CPU 的 NUMA 架构对 Redis 性能的影响

• 把操作系统的网络中断处理程序和 CPU 核绑定\

  • 避免处理程序在不同核上切换

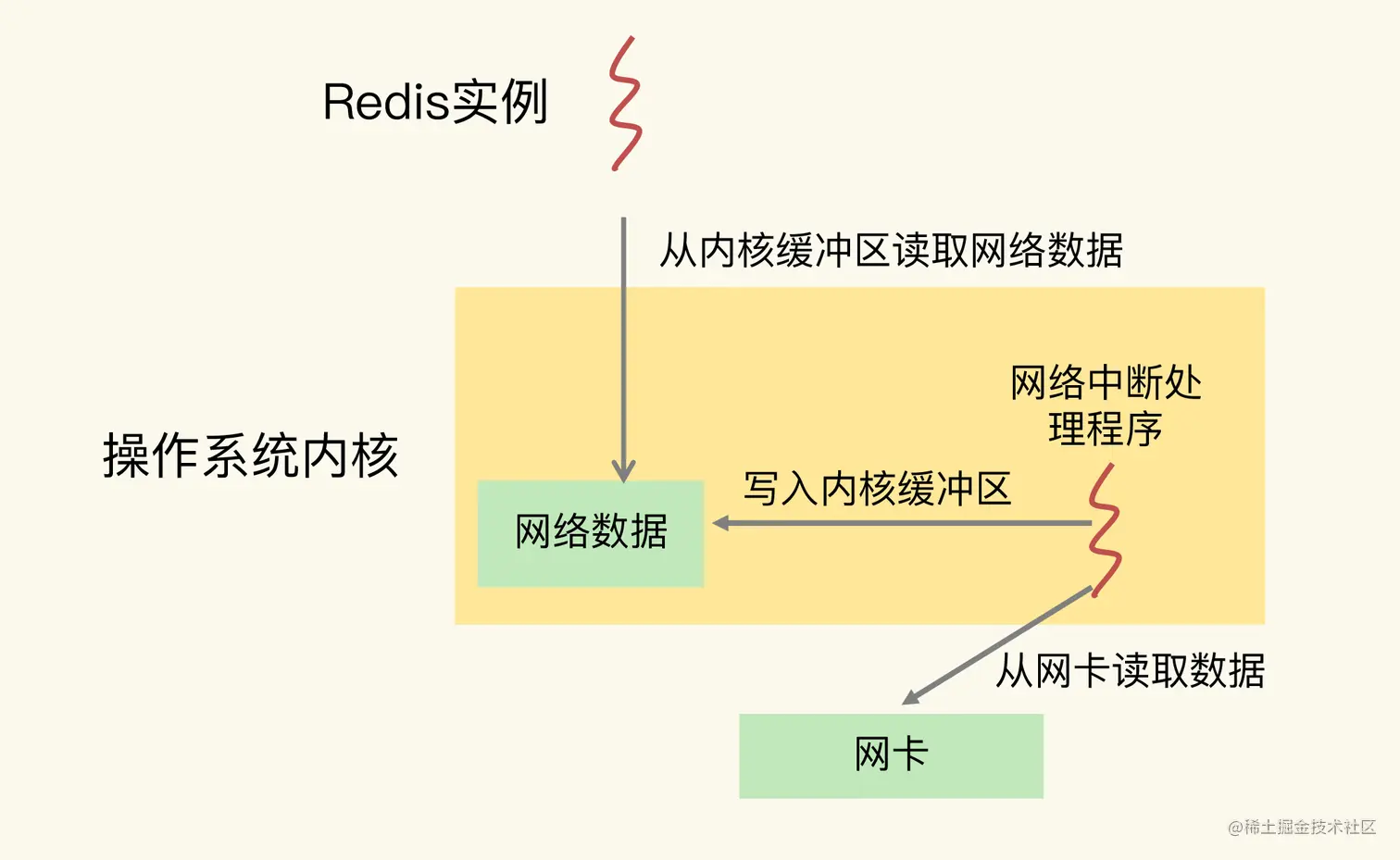

• redis与网络中断程序的数据交互

  • 1.网络中断处理程序从网卡硬件中读取数据，并把数据写入到操作系统内核维护的一块内存缓冲区
  • 2.内核会通过 epoll 机制触发事件，通知 Redis 实例
  • 3.Redis 实例再把数据从内核的内存缓冲区拷贝到自己的内存空间

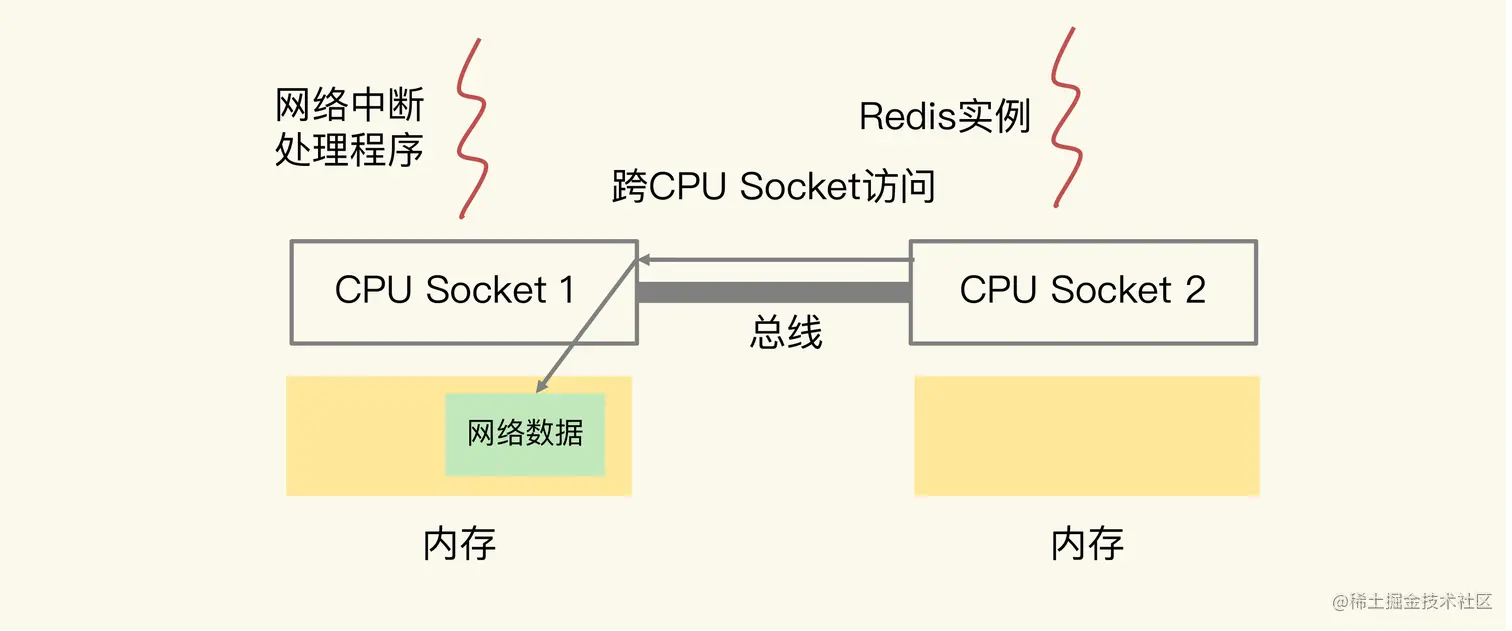

• 在NUMA架构下

  • 如果网络中断处理程序和 Redis 实例各自所绑的 CPU 核不在同一个 CPU Socket 上\

  • 就需要跨 CPU Socket 访问内存，这个过程会花费较多时间\

  • 解决办法：把网络中断程序和 Redis 实例绑在同一个 CPU Socket 上

  • 每个物理核的编号规则：循环对每一个socket的每个一次编号

  • 建议你同时把 Redis 实例和网络中断程序绑在同一个 CPU Socket 的不同核上

\

绑核的风险和解决方案

• redis的子线程

  • RDB 生成子进程\

  • AOF 重写子进程\

• 把 Redis 实例绑到一个 CPU 逻辑核上时，就会导致子进程、后台线程和 Redis 主线程竞争 CPU 资源\

• 解决方案

  • 一个 Redis 实例对应绑一个物理核，同时绑定多个逻辑核\

    • 指令：taskset -c 0,12 ./redis-server

  • 优化 Redis 源码

    • cpu_set_t（位图，每一位用来表示服务器的cpu逻辑核）三个函数\

      • CPU_ZERO 把图中所有位置设置为0\

      • CPU_SET 将对应位置设置为1\

      • sched_setaffinity  cpu_set_t 中哪一位为 1，就把输入的 ID 号所代表的进程 / 线程绑在对应的逻辑核上\

    • 创建过程

      • 创建一个 cpu_set_t 结构的位图变量\

      • 使用 CPU_ZERO 函数，把 cpu_set_t 结构的位图所有的位都设置为 0\

      • 使用 CPU_SET 函数，把 cpu_set_t 结构的位图相应位设置为 1\

      • 使用 sched_setaffinity 函数，把程序绑定在 cpu_set_t 结构位图中为 1 的逻辑核上\

总结

• 在多核 CPU 架构下，Redis 如果在不同的核上运行，就需要频繁地进行上下文切换，这个过程会增加 Redis 的执行时间\

• 把网络中断处理程序和 CPU 核绑定\

• 针对不同子进程抢占资源

  • 手动绑核
  • 修改源码绑定核

\
