一、前言

协同编辑的关键是要解决数据一致性的问题

不同的协作者修改他们自己的文档副本，本地的编辑会立刻应用到本地副本，之后会传输给其他协作者，这会导致不同的副本可能会以不同的顺序应用各种修改，应该有算法来确保在协同编辑之后，所有副本最终的内容是一致的。

解决多人实时协作，三步骤：

  1. 选择合适的编辑器

  2. 利用 OT 算法设计 Text Model，处理 HTML 的转化与协作冲突

  3. 利用 Accepted Flag 控制状态，保证频繁变动的 Text Model 的正确性

冲突处理的解决方案其实已经相对成熟，包括：

  1. 编辑锁：当有人在编辑某个文档时，系统会将这个文档锁定，避免其他人同时编辑。

  2. diff-patch：基于 Git 等版本管理类似的思想，对内容进行差异对比、合并等操作，包括 GNU diff-patch、Myer’s diff-patch 等方案。

  3. 最终一致性实现：包括 Operational Transformation（OT）、 Conflict-free replicated data type(CRDT，称为无冲突可复制数据类型)。

对应使用：

  1. 编辑锁的实现方式简单粗暴，但会直接影响用户体验，多进程读写文件，读写锁使用。

  2. diff-patch 可以对冲突进行自助合并，也可以在冲突出现时交给用户处理。

  3. OT 算法是 Google Docs 中所采用的方案，Atom 编辑器使用的则是 CRDT。

（1）OT 和 CRDT

OT 和 CRDT 两种方法的相似之处在于它们提供最终的一致性。

不同之处在于他们的操作方式：

  1. OT 通过更改操作来做到这一点：

    • OT 会对编辑进行操作的拆分、转换，实现冲突处理的效果
    • OT 并不包括具体的实现，因此需要项目自行实现，但可以根据项目需要进行高精度的冲突处理

  2. CRDT 通过更改状态来做到这一点：

  • 基本上，CRDT 是数据结构，当使用相同的操作集进行更新时，即使这些操作以不同的顺序应用，它们始终会收敛在相同的表示形式上

  • CRDT 有两种方法：基于操作和基于状态

OT 主要用于文本，通常常很复杂且不可扩展。

CRDT 实现很简单，但 Google、Microsoft、CKSource 和许多其他公司依赖 OT 是有原因的，CRDT 研究的当前状态支持在两种主要类型的数据上进行协作：纯文本、任意 JSON 结构。

对于富文本编辑等更高级的结构，OT 用复杂性换来了对用户预期的实现，而 CRDT 则更加关注数据结构，随着数据结构的复杂度上升，算法的时间和空间复杂度也会呈指数上升的，会带来性能上的挑战。

因此，如今大多数实时协同编辑都基于 OT 算法来实现。


OT 算法的基本数据结构

operation 类型：

  • 插入（insert）

  • 删除（delete）

  • 保留（retain）

插入加粗『abc』：[ insert(‘abc’, { bold: true }) ]

Operation 的长度： Text Model 应用到编辑器的机理：从坐标为 0 的位置开始，依次执行 Operation

举个栗子：

  • 原文：abcde
  • 变化：[retain(2), delete(1)]
  • 结果：abde

再举个栗子：

  • 原文：Hey Edy!
  • 变化：[retain(2), insert(‘llo’), delete(1), retain(1), insert(‘world’), delete(3)]
  • 结果：Hello world!

（2）通信方式

前后端通信方式有很多种，常见的包括 HTTP 短轮询（polling）、Websocket、HTTP 长轮询（long-polling）、SSE（Server-Sent Events）等。

不同的在线文档团队选用的通信方式并不一致。

例如谷歌文档上行数据使用 Ajax、下行数据使用 HTTP 长轮询推送；石墨文档上行数据使用 Ajax、下行数据使用 SSE 推送；金山文档、飞书文档、腾讯文档则都使用了 Websocket 传输。

而每种通信方式都有各自的优缺点，包括兼容性、资源消耗、实时性等，也有可能跟业务团队自身的后台架构有关系。

因此我们在设计连接层的时候，考虑接口拓展性，应该预留对各种方式的支持。



二、编辑器方案

方案：

  1. 从头造轮子：参考对象 Google Doc 的 QUIP

原理：监听键盘事件，以 canvas 或其他方式来展现内容

  1. 开源：参考对象 Etherpad

原理：实现了 text model 与 HTML 互通的编辑器

Text Model

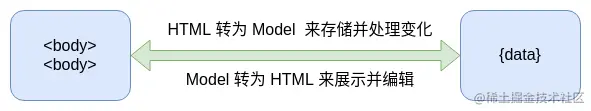

HTML 与 Text Model 转换如图：


Text Model 是区别于 HTML 层级而言，对编辑器内容的另一种展现形式，如下：

例如： 加粗的文字『abc』

HTML ： <b>abc</b>
Model: { data: ‘abc’,  bold: true}

支持协作条件：

  1. 编辑器的 HTML 内容与 Text Model 可以互相转化

  2. Text Model 能够处理多人的改动


Text Model 处理多人改动：

Text Model 就类似一个许多 Operation 组成的数组。

  1. 以 Operation 来表示文档内容与改动

  2. 以 Transform 来解决多人改动的冲突



三、问题

（1）如何版本正确处理？

客户端频繁改动，服务端频繁处理，如何保证客户端、服务端每一个改动的版本是正确的呢？

客户端的 Text Model 存储策略，同时存在三个版本的 Text Model：

  • Submited Model

  • Committing Model

  • User Model

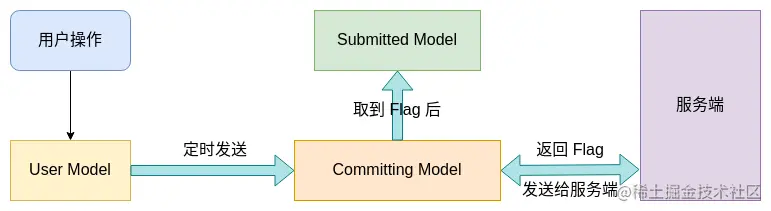

客户端 Text Model 简单流程，如图：
