Flutter 动图加载机制解析研究完 Flutter 的图片加载和缓存管理。今天我们继续研究下 Flutter 是怎

研究完 Flutter 的图片加载和缓存管理。

今天继续研究下 Flutter 是怎么处理动图的。 Flutter 的 Image 加载默认会支持 gif、webp 等动态图片。在之前的文章中，我们会看到不同类型的图片加载逻辑是大致一样的，只是异步加载的逻辑不一样，

@override
ImageStreamCompleter load(
	final StreamController<ImageChunkEvent> chunkEvents =
        StreamController<ImageChunkEvent>();

  return MultiFrameImageStreamCompleter(
        chunkEvents: chunkEvents.stream,
        codec: _loadAsync(key as NetworkImage, decode, chunkEvents),
        scale: key.scale,
        debugLabel: key.url,
        informationCollector: _imageStreamInformationCollector(key));
}

load 方法都会返回一个 MultiFrameImageStreamCompleter 对象。从名字我们就有可以看到，这个可以处理多个帧的图片。这也是 Flutter 在加载图片的时候默认会使用的 Completer 对象。它的基类是 ImageStreamCompleter 。

codec.then<void>(_handleCodecReady, onError: (dynamic error, StackTrace stack) {
      reportError(
        context: ErrorDescription('resolving an image codec'),
        exception: error,
        stack: stack,
        informationCollector: informationCollector,
        silent: true,
      );
});

图片加载完成后，会执行 _handleCodecReady 的逻辑。可以看到这里已经是开始图片解码了。

// _handleCodecReady
void _handleCodecReady(ui.Codec codec) {
    _codec = codec;
    assert(_codec != null);

    if (hasListeners) {
      _decodeNextFrameAndSchedule();
    }
}

这里会进行下一帧的解码:

// _handleCodecReady
void _handleCodecReady(ui.Codec codec) {
    _codec = codec;
    assert(_codec != null);

    if (hasListeners) {
      _decodeNextFrameAndSchedule();
    }
  }

// _decodeNextFrameAndSchedule
Future<void> _decodeNextFrameAndSchedule() async {
	try {
		// 获取下一帧
          _nextFrame = await _codec!.getNextFrame();
        } catch (exception, stack) {

		return;
	}
	if (_codec!.frameCount == 1) {
	// 只有一帧
	_emitFrame(ImageInfo(image: _nextFrame!.image, scale: _scale, debugLabel: debugLabel));
	return;
	}
	// 不止一帧，说明是动图
	_scheduleAppFrame();
}

void _scheduleAppFrame() {
	if (_frameCallbackScheduled) {
      return;
    }
    _frameCallbackScheduled = true;
    SchedulerBinding.instance!.scheduleFrameCallback(_handleAppFrame);
}

我们来梳理一下这里的逻辑：解析过程会尝试读取图片的下一帧。当图片解码信息里图片只有一帧的话，那么直接提交这一帧内容并结束，如果 frameCount > 1 的话，则说明图片不止一帧内容，说明此时加载的是一张动图。继续执行 _sheduleAppFrame 方法。这个会在 ShedulerBinding 执行下一帧的时候执行 _handleAppFrame 方法。

void _handleAppFrame(Duration timestamp) {
	_frameCallbackScheduled = false;
	// 如果是第一帧
	if (_isFirstFrame() || _hasFrameDurationPassed(timestamp)) {

			// 提交一帧图片
			_emitFrame(ImageInfo(
				image: _nextFrame!.image,
				scale: _scale, debugLabel: debugLabel));

			_shownTimestamp = timestamp;
			_frameDuration = _nextFrame!.duration;
			_nextFrame = null;
			// 计算这是第几次播放
			final int completedCycles = _framesEmitted ~/ _codec!.frameCount;


			// 如果重复次数是-1 或者完成的次数小于等于动图循环次数，继续执行_decodeNextFrameAndSchedule
			if (_codec!.repetitionCount == -1 || completedCycles <= _codec!.repetitionCount) {
            _decodeNextFrameAndSchedule();
                        }
			return;

	}


	final Duration delay = _frameDuration! - (timestamp - _shownTimestamp);
    _timer = Timer(delay * timeDilation, () {
			// 循环到下一帧
          _scheduleAppFrame();
        });
}

这个方法里会处理当前的帧。如果是第一帧或者应该是下一帧出现的时间了，就会去提交该帧的内容。接下来会判断这张图是否播放完毕，如果没有，则会继续执行上面的解码工作，去解析下一帧图片。这里判断图片是否播放完毕依赖于两个条件：

设置的重复次数是 -1，需要一直循环播
播放的轮数小于设置的重复次数，轮数就是当前提交的帧数和图片总帧数取整。比如图片总共有10帧，播放到第32帧的时候，说明当前是第三轮。

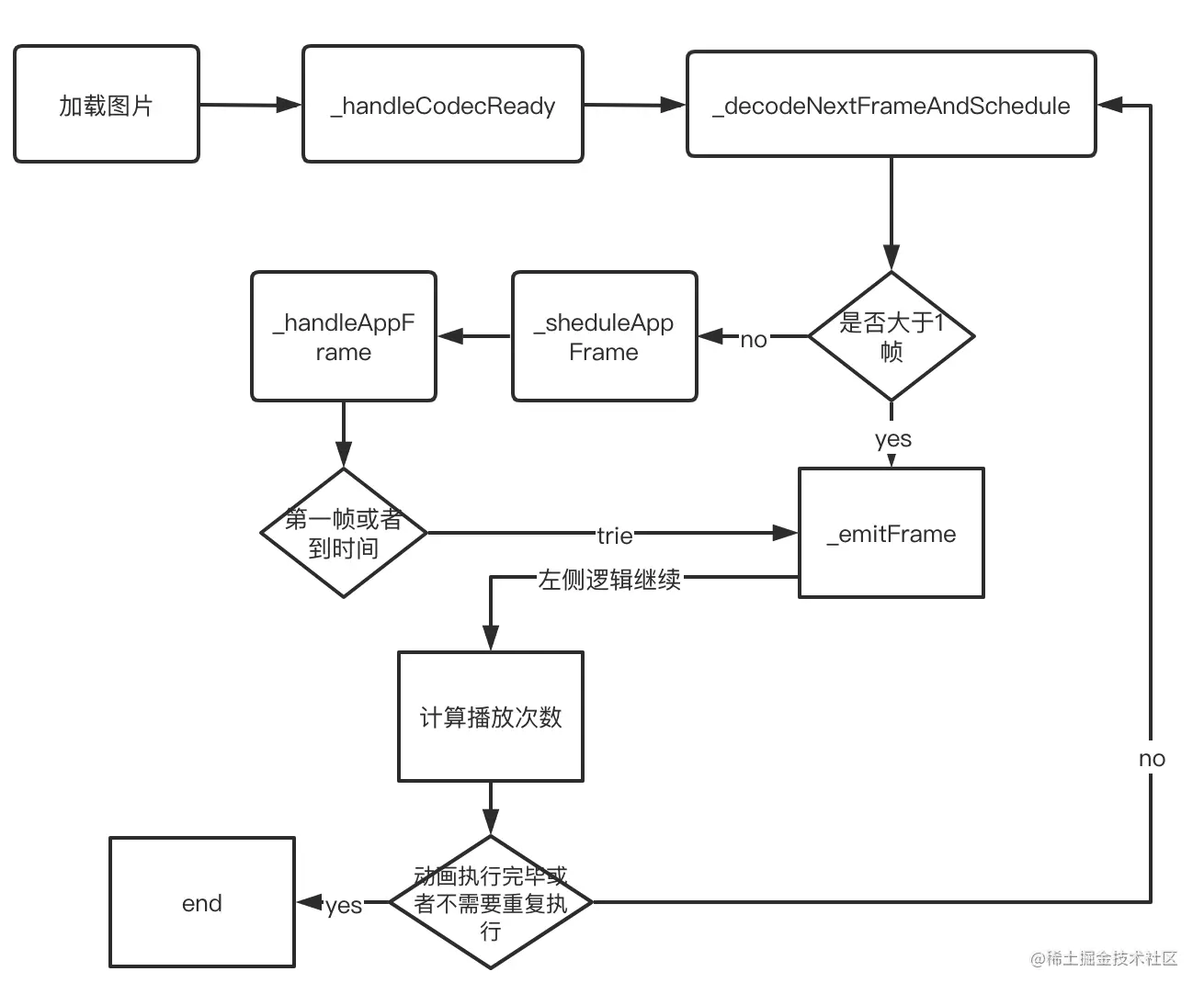

整个动图的加载流程如图：

总结

从上面的代码中我们可以获取一些结论：

Flutter 默认是支持解析动图的，包括 webp、gif 这些
我们可以自己参考上述内容去实现我们的动图播放，增加例如动画控制、动图播放监听等功能
