前言：
- (1)网上这一部分总结感觉比较少,或者说找起来不是很好找。
- (2)然后又因为自己之前在验收的时候脑袋突然就空白了。不知道啥是啥，最后还是让别的同学讲了，真的是尴尬死了。
- (3)然后就下决心将这个总结一下，可能也不是很准确，但入门来说足够了。
- (4)若有问题，欢迎指出，若觉得对你也有所帮助，请点赞支持，我会继续努力的。
正文
未知帧和广播帧的异同
- 未知帧:
- 第一,Switch的转发表中没有该帧的目的Mac地址
- 第二,DEST ADDR(目的地址)不是全F(十六进制数)
- 广播帧：我们把目标地址为全F的帧叫做广播帧，对应成二进制数字就是全为1
- 注：一位十六进制数字对应4位二进制数
- ARP包就是一个广播帧
- ARP（地址解析协议）
- 百度百科解释：
自己对ARP协议的理解
-
看到这个可能有点不好理解,我来解释一下：
-
比方说我们要向一个主机发送一个包，那我们肯定知道源和目的的IP地址,ARP的作用就是将目的IP的Mac地址找到并返回,之后才能发送我们想要发送的包。
-
问:那为什么要找Mac地址呢，有IP不就够了吗？(敲黑板)
-
答:我们常说的知道某一个IP地址后也就是知道了它,但是实际上,我们知道的是Mac地址,这个转化的过程就是由ARP协议帮我们操作的,所以如果我们不深入的了解，那我们就是认为是知道IP就知道了这个设备的位置。
-
网络通电之后我们要发包首先发送的就是ARP包,它的作用就是学习地址,比方说我们从主机pc3->主机pc4发一个ICMP包,从图中我们可以看出ARP包会先于我们自定的ICMP包之前发,从上边图我们可以知道，ARP是一个广播帧。
发包的详细过程
我们点单步运行，也就是点一下进行一步
-
1.ARP包先发送
-
2.ARP包到达集线器(Hub)
Hub的特性：简要概述：就是不管是什么帧，只要你来我就统统广播，如果还是不理解，你可以把他理解成广播站，不管是什么他都会广播，因为他是广播站啊！效果如下：
-
3.该帧到达交换机(Switch),那么Switch将会学习该帧的源地址并且转发该帧。
-
因为该帧是一个广播帧所以交换机(Switch)会将帧广播出去。
Switch的特性:丢弃同网帧、转发异网帧、广播广播帧、广播未知帧
-
注：
-
1.这里再说一下什么是未知帧(因为比较重要)？
-
未知帧有两个条件：
-
第一,Switch的转发表中没有该帧的目的Mac地址
-
第二,DEST ADDR(目的地址)不是全F(十六进制数)
-
2.这里的同网异网说的是一个包的来源端口和去往端口是不是一样的(这里的端口说的是交换机上的),一样的话，那么就认为是同网，则丢弃。
-
查看转发表：
-
整体展示：
-
-
问:仔细看上图,你发现了什么呢？
-
答:你会发现左边部分主机上的包上边有(X)叉号,这又是为什么呢?是包出错了？
-
其实不然,
-
这是ARP协议的工作工程: 当发现IP地址不是自己所要找的目标地址,那么就会将该包丢弃(换句话说就是不是自己想要的,那么我就直接扔了,不管了)。对于匹配成功的，则会返回ARP包并把自己的Mac地址写到返回的包中。
-
如下图：
-
4.Hub广播从pc4发送的包。
-
当包到达交换机时,交换机学习源地址并且转发该帧,因为他们可以认为是连接在同一个端口上(交换机上的),根据Switch的特性,那么将丢弃同网帧：
-
查看转发表(确实是同一个端口上的)：
-
同时,该包也传送到了发送ARP包的pc3主机上,至此,主机pc3就知道了主机pc4的Mac地址,也就是知道了他在那里,现在就可以正常发包啦！
整体展示：
-
-
5.发送ICMP包
-
6.Hub广播该帧（前边已经介绍过Hub，这里不再做赘述）
直接上图：
-
7.收到后发送响应：
直接上图：
-
8.完成
上边发包内容的小结
-
总结：上边讲解了哪些呢？
-
对于交换机我们演示了：学习源地址、丢弃同网帧、广播广播帧（ARP使我们举的例子）
-
对于Hub:我们了解了Hub的工作过程,不管是谁,都需要广播,(管他是神还是魔，都要一视同仁，平等对待，哈哈哈这里说这句话就是想帮助大家能更好的理解)
-
接下来,我们来学习转发异网帧和广播未知帧
注：这两种都是对Switch来讲的，Hub到此就讲完啦！
接着讲解,坚持就是胜利,加油!!!
-
一.转发异网帧
-
1.我们从主机pc3->主机pc5发包,按照上边讲的一样,先要发送ARP包,知道目的主机的Mac地址是多少。
-
2.主机pc5返回一个ARP包,其中包含着自己的Mac地址,当该包到达交换机的时候(敲黑板),Switch学习源地址,并把该包转发出去(重点:转发的话先查表,一查,发现来源端口和去往端口是不一样的,那么这个就叫做转发异网帧)
-
如下图所示：
-
该包到达交换机(学习源地址):
-
整体展示：
-
-
3.至此,知道了目的主机的Mac地址,可以发包啦,上边已有发包过程,就不写啦(偷个懒)！！！
-
二、广播未知帧 未知帧(再啰嗦一遍)：
- Switch的转发表中没有该帧的目的Mac地址
- 并且目标地址（DEST ADDR）不是全F（对应二进制就是全1）
-
1.还是举主机pc3->主机pc4发包
-
上边我们已经知道,主机pc3->pc4主机可以正常发包了
-

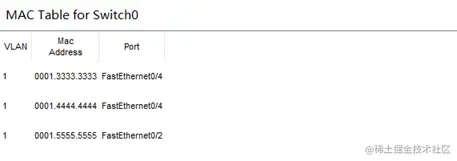

而且转发表中也已经记录了主机pc3和主机pc4
-
如下图：
-
现在我们清空转发表，有两种情况
-
第一种是直接重启转发表.但是不建议使用这个.所以具体的我就不讲啦！若你想学怎样操作的话.可以下方留言
-
第二种是命令行操作
-
如下，若有问题，欢迎下方留言。
-
转发表状态：现在什么都没有
-
-
1.现在我们让主机pc3->主机pc4发包，我们发一个ICMP的包
-
2.到达Switch和主机pc4
-
3.主机pc4返回一个响应,Switch会将该帧广播出去,该帧是一个未知帧,转发表中没有,并且目的地址不是全F（十六进制,符合未知帧的条件)
该帧信息如下：
整体展示：
-
4.丢弃不需要的包，返回需要的包
结语
- 到此，演示完毕，若对你有所帮助，欢迎点赞支持
- 这个东西今天做了能有一整天。
- 你的支持是我坚持下去的动力。
- 注：若有不对的地方，欢迎留言提出，我们共同进步，谢谢！
