简介

一、什么是Crash？

对于用户来说直观的感觉是崩溃闪退。

Crash常见的原因有哪些？

CPU无法执行的代码
语言层面抛出异常
被系统强杀
1. 应用内存消耗过高OOM
2. 主线程长时间无法响应ANR
3. 资源异常
  1. 线程频繁唤醒
  2. 进程中的线程过多的占用了CPU，限制为50%，时间不超过180秒
  3. 线程短时间过多的磁盘写入
4. 死锁
5. 非法的应用签名
6. 后台执行超时
7. 设备总内存紧张
8. 设备过热
开发者断言

如何分类？

一、系统层面

Mach异常

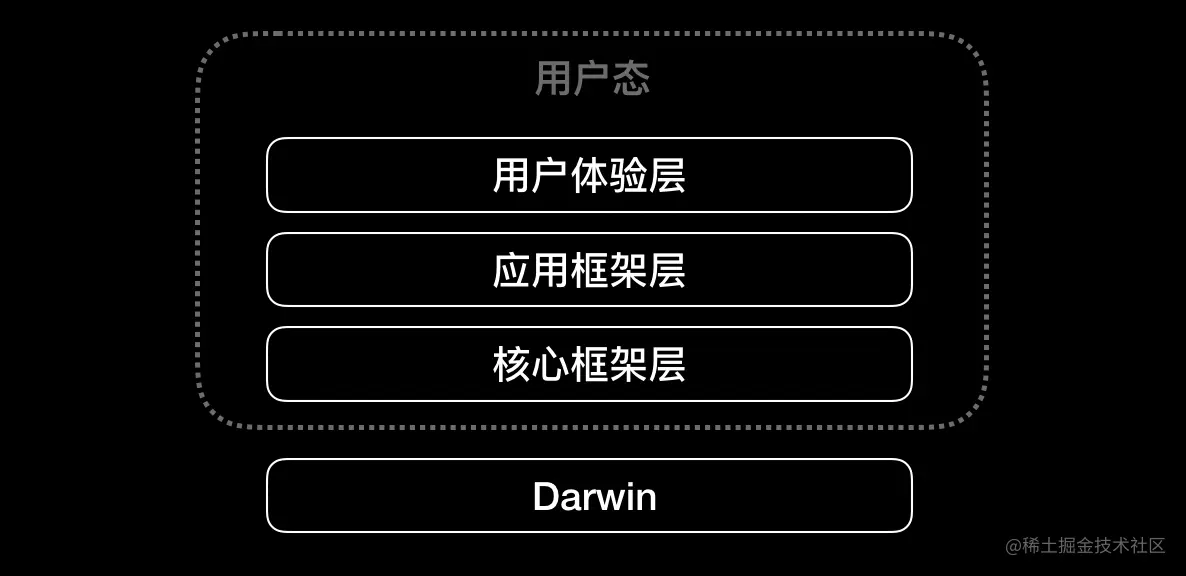

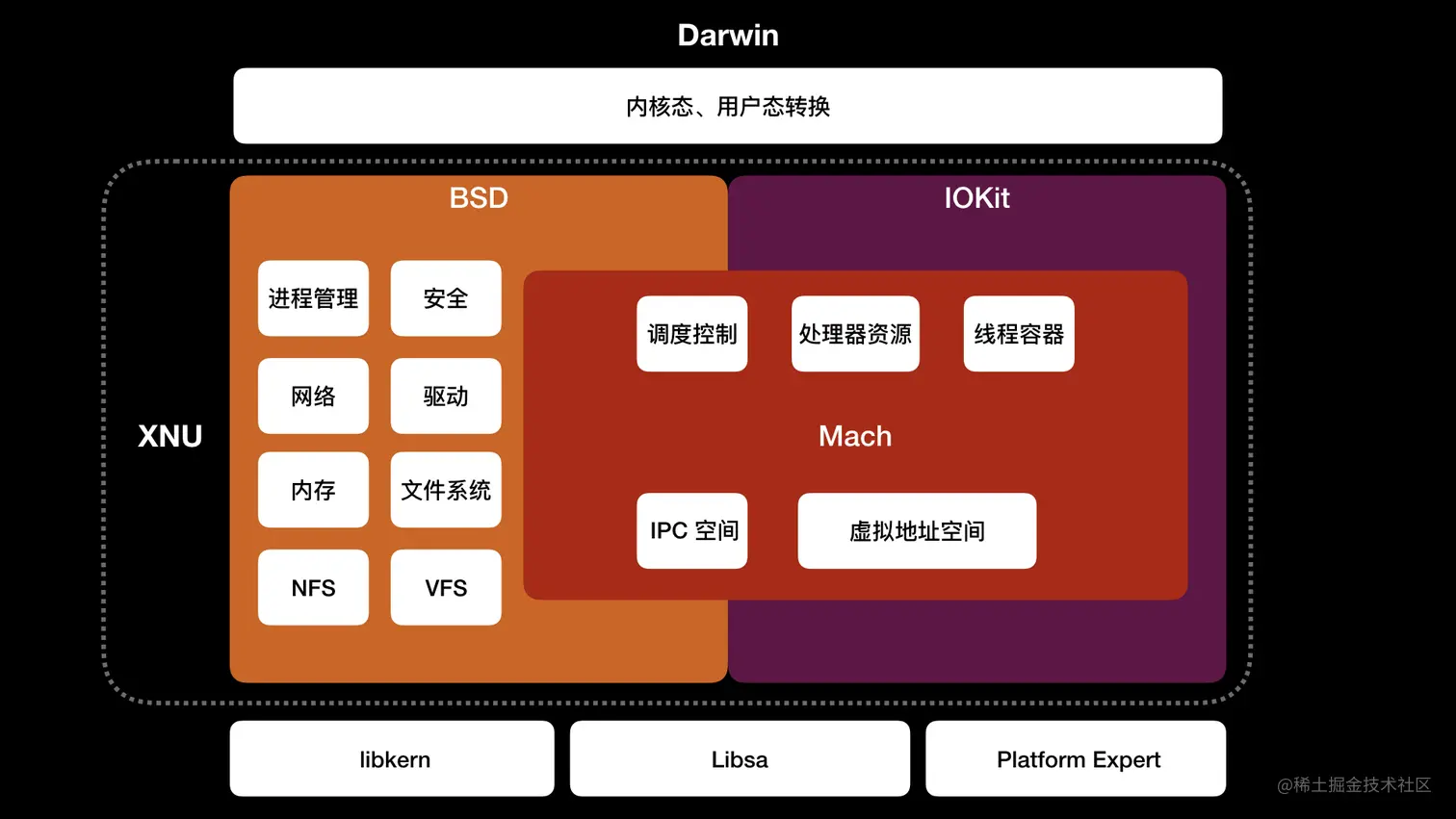

iOS基于ARM架构，分层如下： Darwin的内核是XNU，XNU是兼具宏内核和微内核特性的混合内核，架构分层如下：

Mach微内核负责进程和线程抽象、虚拟内存管理、任务管理以及进程间通信和消息传递机制。

Mach微内核的主要抽象

Tasks
Threads
Address space
Memory objects
IPC
Time

关于Mach port

Mach Port与UNIX单向管道类似，是由内核管理的消息队列。有多个发送方和一个接收方。

Port
Port权限，Task信息是系统资源的集合，也可以说是资源的所有权。这些Task允许您访问Port(发送，接收，发送一次)，称为Port权限。（也就是说，Port权限是Mach的基本安全机制。）
- 发送权限，不受限制地将数据插入到特定的消息队列中
- 一次发送权限，将单个消息数据插入到特定的消息队列中
- 接收权限，不受限制地从特定消息队列中提取数据
Port Set，一组有权限的端口，在接收来自某个成员的消息或事件时，可以将其视为单个单元。
Port Set权限
Message

中断

中断是一个硬件或者软件发出的请求，要求CPU暂停当前的工作去处理更加重要的事情。

比如你在输入的时候，不断地敲击键盘，CPU如何得知这一点的呢？

轮询（Poll）

CPU每隔一小段时间（几十或几百毫秒）去询问键盘是否有键按下，大部分轮询都会获得“没有键按下”的回应，这样操作就被浪费掉了。

中断（Interrupt）

还有一种方法是CPU不去理睬键盘，而当键盘上有键被按下时，键盘上的芯片发送一个信号给CPU，CPU收到信号之后，再去询问键盘被按下的是哪个键。

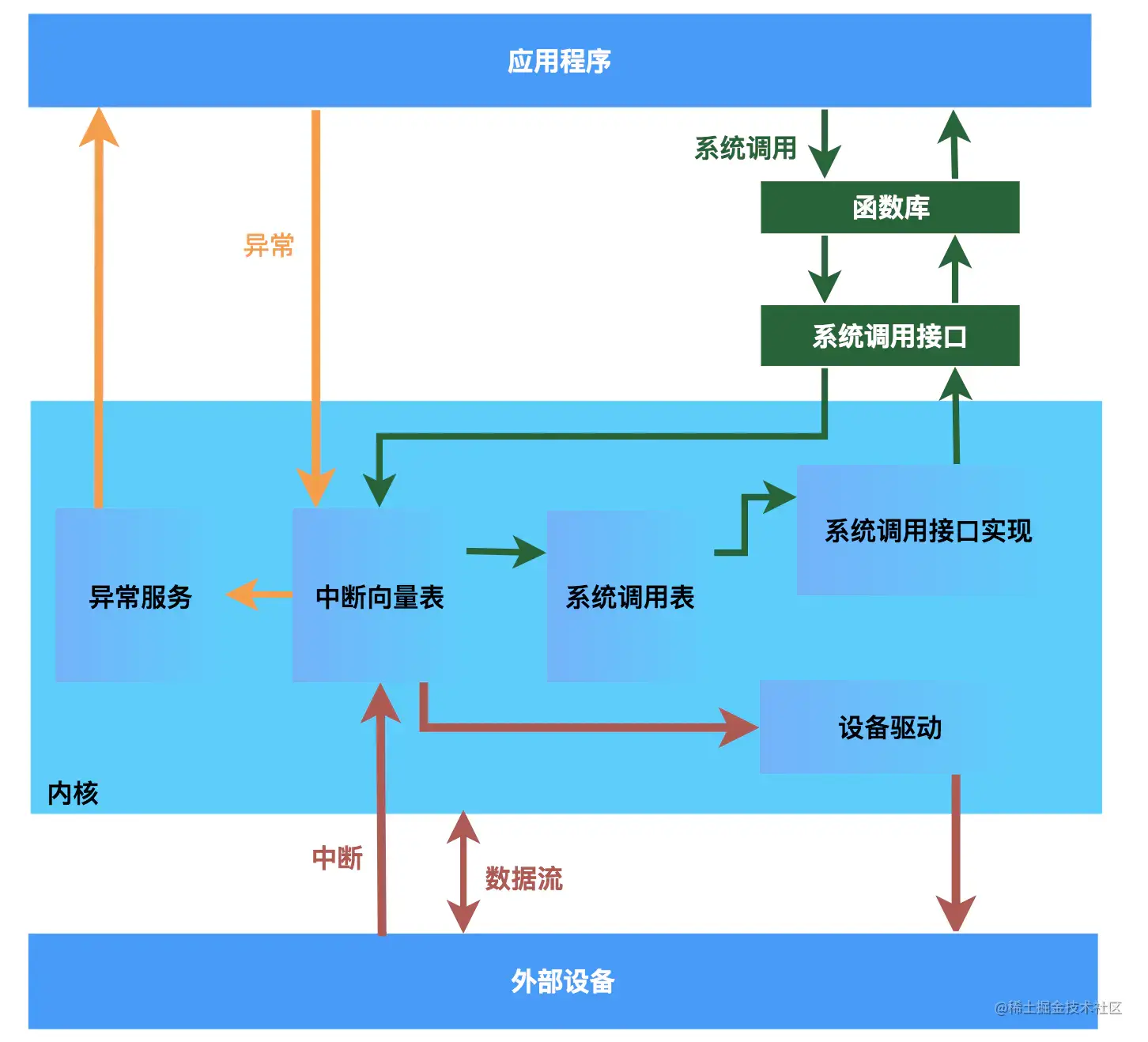

中断是重要的异步处理事件机制，否则对于外设需要通过轮询来确认外设的事件，造成CPU的浪费。中断的引入让外设能够“主动”通知操作系统，及打断操作系统和应用的正常执行，让操作系统完成外设的相关处理，然后再恢复操作系统和应用的正常执行，同时也是实现进程/线程抢占式调度的一个重要基石。（不管是用户态还是内核态）程序运行时，若中断发生就会打断现在的程序，进行上下文切换转入内核态并进入中断服务程序，中断服务程序执行完成后恢复被打断的程序继续执行。

中断的类型及中断服务程序由“中断向量表”来决定，在系统启动时由内核负责加载这个向量。中断类型分为：

中断（Interrupt）
陷阱（Trap）
故障（Fault）
终止（Abort）

类别	原因	异步/同步	返回行为
中断	来自I/O设备的信号	异步	总是返回到下一条指令
陷阱	有意的异常	同步	总是返回到下一条指令
故障	潜在可恢复的错误	同步	总是返回到下一条指令
终止	不可恢复的错误	同步	不会返回

中断：是来自处理器外部的I/O异常信号导致的，不是由任何一条专门的指令造成的，从这个层面上来讲，它是异步的。硬件中断的处理程序通常被称为中断处理程序。比如：插拔U盘、键盘输入。

陷阱：是指有意的异常，是执行一条指令的结果。和中断一样，陷阱处理程序将控制返回到下一条指令。陷阱最终的用途，是在用户程序和内核之间提供一个像过程一样的接口，称为系统调用。比如用户程序经常需要向内核请求服务，比如读一个文件（read）、创建一个进程（fork）、加载一个新的程序（execve）或者终止当前进程（exit），这些操作都需要通过触发陷进异常，来执行系统内核的程序来实现。

故障：是由错误情况引起的，它可能被故障处理程序修正。当故障发生时，处理器将控制转移个故障处理程序。一般保护性故障，Unix不尝试修复，而是将这种保护性故障报告为段违规（Segmentation Violation）对应信号为SIGSEGV，然后终止程序。

终止：由不可恢复的致命错误造成的结果。如：奇偶校验错误。

中断中的异常和崩溃有何关系？

中断分类

硬件异常

程序的崩溃都会转换为异常被CPU通过中断向量表指定的异常类型捕获，进而触发异常处理程序处理，比如CPU无效指令、无效的地址或者无权限的访问。被系统强杀的崩溃最终会调用到kill函数发送SIGKILL信号而引发应用被杀。

软件异常

语言及开发者触发崩溃最终会通过abort函数，依然会最终调用到kill函数发送SIGABRT信号，引发应用被杀。

整个异常机制是构建在Mach异常之上，所有的硬件/软件异常都会首先转换成Mach异常，进而转换为信号。

UNIX信号

Mach异常处理机制提供了底层的异常处理，为了兼容POSIX，Mach异常会被转换为UNIX信号。

SIGABRT，Signal Abort
SIGILL， Signal Illegal
SIGSEGV，Signal Segmentation Violation
SIGFPE，Signal Floating Point Exception
SIGINT，Signal Interrupt
SIGTERM，Signal Terminate

en.wikipedia.org/wiki/Signal…

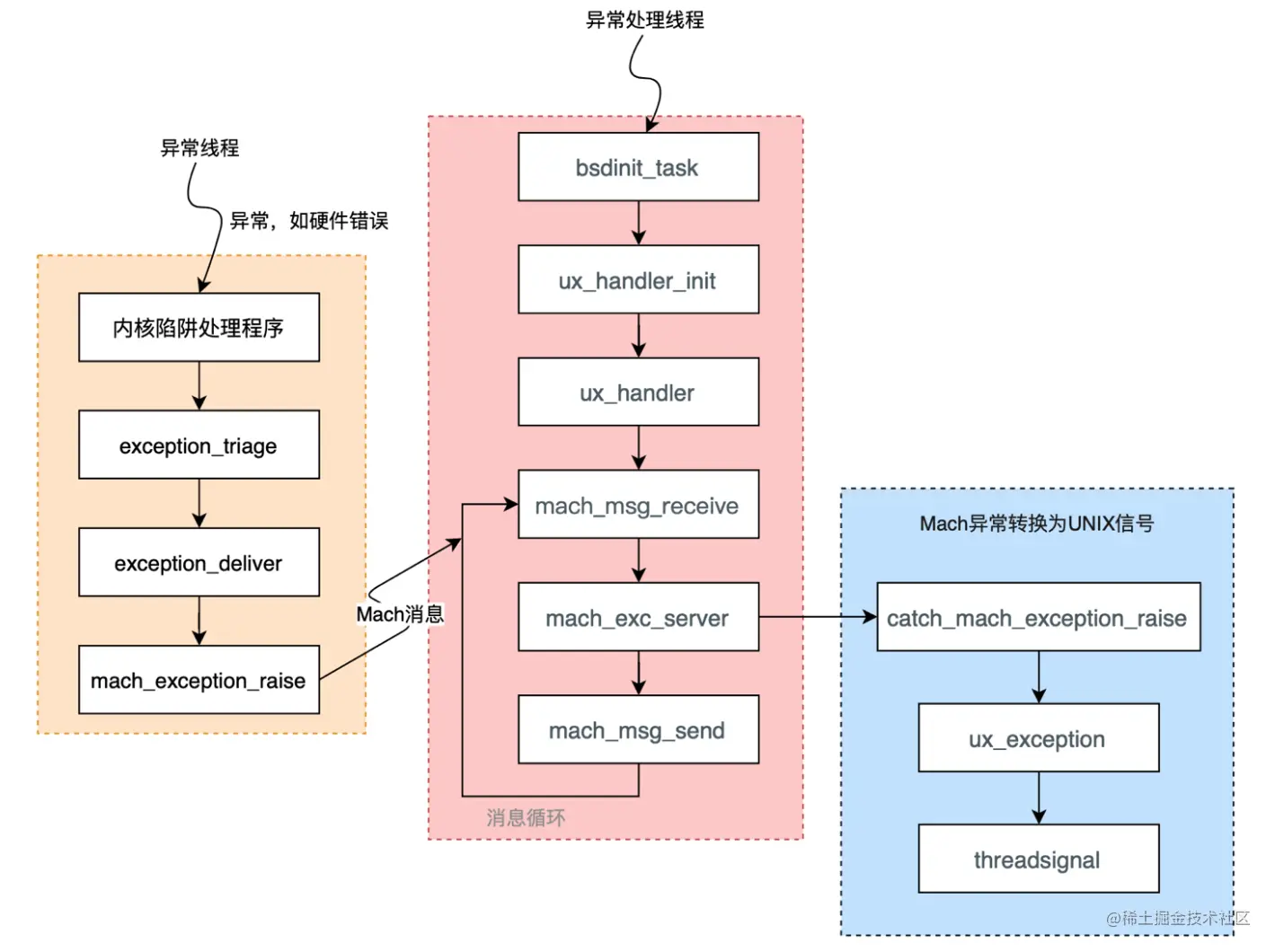

Mach异常如何转换成UNIX信号

为什么捕捉Mach异常还需要捕捉UNIX信号

Mach异常和UNIX信号都可以被捕获，他们也几乎一一对应，但我们需要优先处理Mach异常，因为Mach异常更接近底层，而UNIX信号存在被Mach默认异常处理函数直接退出进程而无法生成的情况。

有一些异常如EXC_CRASH，在Mach异常的阶段没有捕捉，而是放到UNIX信号中捕捉，其中的解释在PLCrashReporter的注释中有详细的解释：

/* We still need to use signal handlers to catch SIGABRT in-process. The kernel sends an EXC_CRASH mach exception

* to denote SIGABRT termination. In that case, catching the Mach exception in-process leads to process deadlock

* in an uninterruptable wait. Thus, we fall back on BSD signal handlers for SIGABRT, and do not register for

* EXC_CRASH. */

二、语言层面

Objective-C语言抛出异常/NSException

Objective-C抛出的具体异常如下：

/***************        Generic Exception names                ***************/



FOUNDATION_EXPORT NSExceptionName const NSGenericException;

FOUNDATION_EXPORT NSExceptionName const NSRangeException;

FOUNDATION_EXPORT NSExceptionName const NSInvalidArgumentException;

FOUNDATION_EXPORT NSExceptionName const NSInternalInconsistencyException;



FOUNDATION_EXPORT NSExceptionName const NSMallocException;



FOUNDATION_EXPORT NSExceptionName const NSObjectInaccessibleException;

FOUNDATION_EXPORT NSExceptionName const NSObjectNotAvailableException;

FOUNDATION_EXPORT NSExceptionName const NSDestinationInvalidException;



FOUNDATION_EXPORT NSExceptionName const NSPortTimeoutException;

FOUNDATION_EXPORT NSExceptionName const NSInvalidSendPortException;

FOUNDATION_EXPORT NSExceptionName const NSInvalidReceivePortException;

FOUNDATION_EXPORT NSExceptionName const NSPortSendException;

FOUNDATION_EXPORT NSExceptionName const NSPortReceiveException;



FOUNDATION_EXPORT NSExceptionName const NSOldStyleException;



FOUNDATION_EXPORT NSExceptionName const NSInconsistentArchiveException;

其中NSRangeException，NSInvalidArgumentException等比较常见。

NSException/NSError的区别和Try Catch如何使用？

一般来说错误分为两种情况。

错误（error）

一种是可以预见的，可恢复。

异常（exception）

不可预见，不可恢复。

例如，文件无法打开是错误，数据访问越界是异常。

在Objective-C中，这两种错误分别以NSError和NSException表示。

Swift中把Objective-C中原本使用的NSError的代码标记成throws。原本会抛出异常的代码则使用fatalError直接崩溃。Swift中的try catch实际是使用Error protocol处理Error。

Objective-C中@try @catch是catch NSException的异常。不推荐这么做，因为Objective-C被设计为不能从异常中恢复，所以ARC默认不保证异常安全，抛出异常可能导致内存泄漏。务必只在必要的时候这样做。

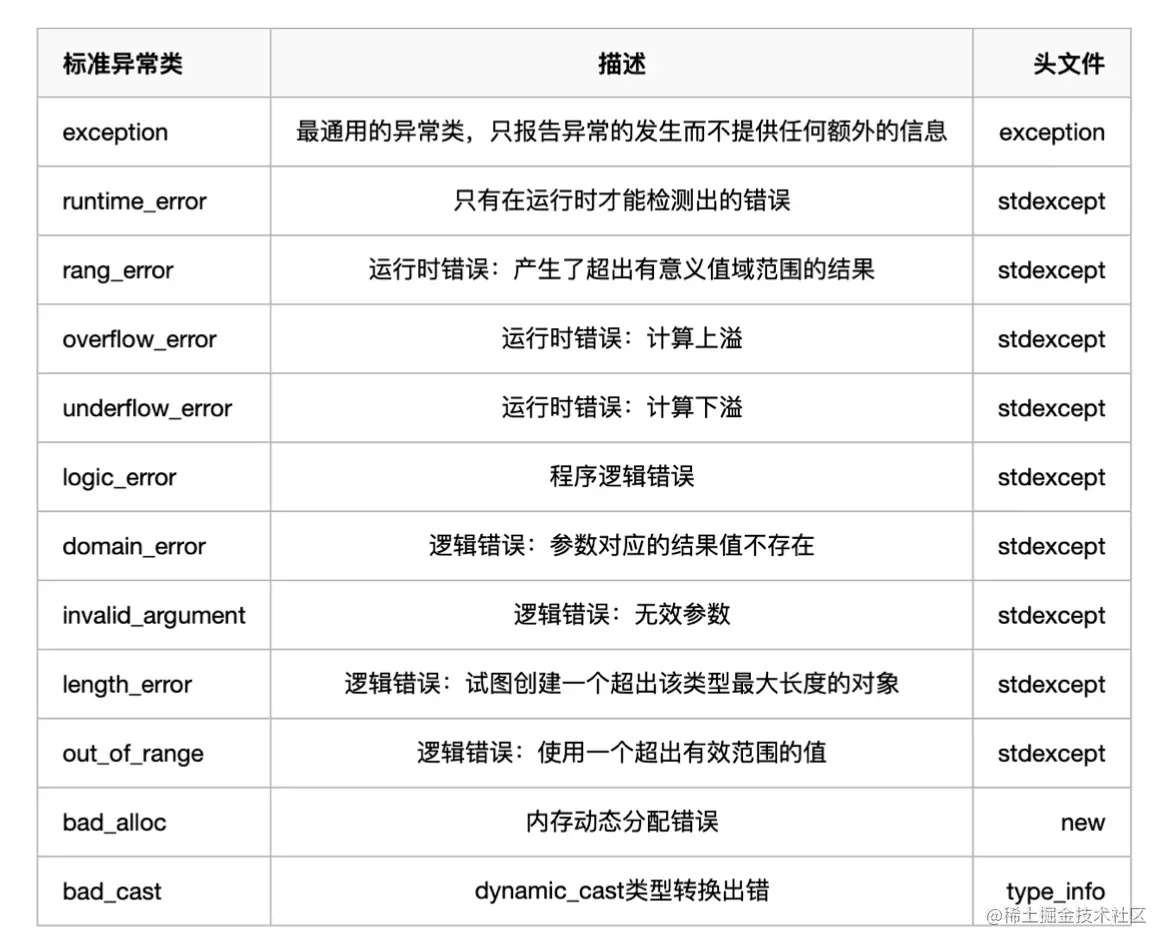

C++抛出异常

iOS和OSX都会在CFRunloop中捕捉所有没有被捕捉的异常，包括C++异常。在OSX中，会通过对话框展示异常给用户，但是在iOS中，只是重新抛出异常。

为什么要捕捉C++异常？

系统在捕捉到C++异常后，如果能够将此C++异常转换成OC异常，则抛出OC异常处理机制。如果不能转换，则会立刻调用__cxa_throw重新抛出异常。

当系统在Runloop捕捉到C++异常时，此时的调用堆栈是异常发生时的堆栈，但当系统在不能转换为OC异常时调用__cxa_throw时，上层捕捉此再抛出的异常获取的调用堆栈是Runloop异常处理函数的堆栈，导致原始异常调用堆栈丢失。

Thread 0 Crashed:: Dispatch queue: com.apple.main-thread

0   libsystem_kernel.dylib          0x00007fff93ef8d46 __kill + 10

1   libsystem_c.dylib               0x00007fff89968df0 abort + 177

2   libc++abi.dylib                 0x00007fff8beb5a17 abort_message + 257

3   libc++abi.dylib                 0x00007fff8beb33c6 default_terminate() + 28

4   libobjc.A.dylib                 0x00007fff8a196887 _objc_terminate() + 111

5   libc++abi.dylib                 0x00007fff8beb33f5 safe_handler_caller(void (*)()) + 8

6   libc++abi.dylib                 0x00007fff8beb3450 std::terminate() + 16

7   libc++abi.dylib                 0x00007fff8beb45b7 __cxa_throw + 111

8   test                            0x0000000102999f3b main + 75

9   libdyld.dylib                   0x00007fff8e4ab7e1 start + 1

二、如何抓取Crash？

NSException异常捕获

NSSetUncaughtExceptionHandler(&uncaughtExceptionHandler);



void uncaughtExceptionHandler(NSException *exception) {

  NSLog(@"uncaughtExceptionHandler %@", exception);

}

如何处理存在多个NSException异常捕获的问题？

先使用NSGetUncaughtExceptionHandler，保存Handler，之后在处理完成的时候，还原保存好的Handler句柄。

C++异常捕获

为了获得C++异常的调用堆栈，我需要模拟抛出NSException的过程并在此过程中保存调用堆栈。

设置异常处理函数

g_originalTerminateHandler = std::set_terminate(CPPExceptionTerminate);

调用std::set_terminate设置新的全局终止处理函数并保存旧的函数。

重写__cxa_throw

void __cxa_throw(void* thrown_exception, std::type_info* tinfo, void (*dest)(void*))

在异常发生时，会先进入此重写函数，应该先获取调用堆栈并存储。再调用原始的__cxa_throw函数。

异常处理函数

__cxa_throw往后执行，进入set_terminate设置的异常处理函数。判断如果检测是OC异常，则什么也不做，让OC异常机制处理。否则获取异常信息

Unix异常信号捕获

1. signal

#include <signal.h>

signal(int, void (*)(int));

//第一个参数是我们要捕获的信号类型，第二个参数是我们要绑定的信号处理函数。

示例

  signal(SIGABRT, signalHandler);

  signal(SIGILL, signalHandler);

  signal(SIGSEGV, signalHandler);



  void signalHandler(int signal) {

  NSLog(@"signalHandler %d", signal);

}

2. sigaction

#include <signal.h>

int sigaction(int, const struct sigaction * __restrict, struct sigaction * __orestrict);

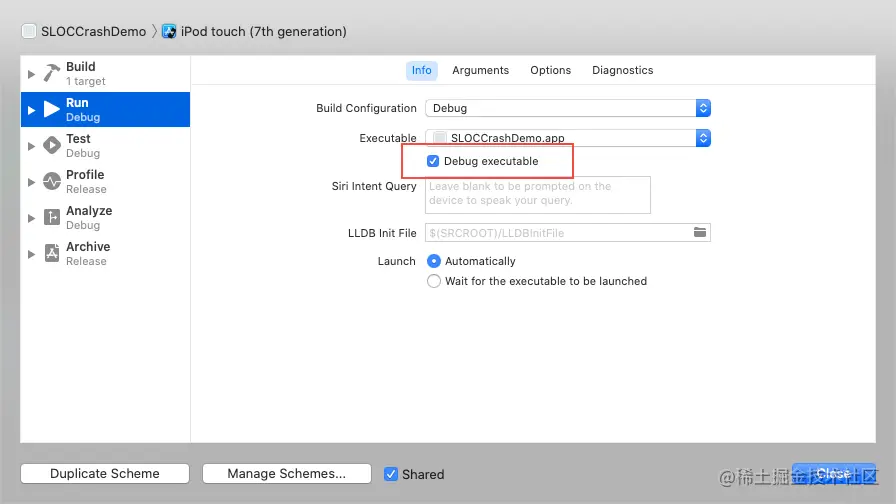

调试中让应用直接崩溃产生崩溃日志的话，可以在工程中Edit Scheme中，关闭Debug executable选项。

Xcode Debug模式运行App时，App进程signal被LLDB Debugger调试器捕获，需要使用LLDB调试命令将指定Signal信号抛到用户层处理。

查看全部信号传递配置：

// process handle缩写

pro hand

修改指定信号传递配置：

// option:

//   -P: PASS

//   -S: STOP

//   -N: NOTIFY

pro hand -option false 信号名



// 例：SIGABRT信号处理在LLDB不停止，可继续抛到用户层

pro hand -s false SIGABRT

Mach异常信号捕获

mach message主要发送流程

mach_port_allocate();

//内核中创建一个消息队列，获取对应的port



mach_port_insert_right();

//授予Task对port的指定权限



mach_msg();

//通过设定MACH_RCV_MSG/MACH_SEND_MSG用于接收/发送mach message

Mach异常捕获主要流程

保存之前的异常端口

  kr = task_get_exception_ports(thisTask,

                 mask,

                 g_previousExceptionPorts.masks, &g_previousExceptionPorts.count, g_previousExceptionPorts.ports, g_previousExceptionPorts.behaviors, g_previousExceptionPorts.flavors);

创建mach_port

kr = mach_port_allocate(thisTask,

                MACH_PORT_RIGHT_RECEIVE,

                &g_exceptionPort);

赋予Task对port的指定权限

kr = mach_port_insert_right(thisTask,

                  g_exceptionPort,

                  g_exceptionPort,

                  MACH_MSG_TYPE_MAKE_SEND);

把port作为异常处理handler

kr = task_set_exception_ports(thisTask,

                 mask,

                 g_exceptionPort,

                 (int)(EXCEPTION_DEFAULT | MACH_EXCEPTION_CODES),

                 THREAD_STATE_NONE);

创建异常处理线程

error = pthread_create(&g_primaryPThread,

              &attr,

              &handleExceptions,

              (void*)kThreadPrimary);

停止异常监控的时候，还原为原先的exception ports

kr = task_set_exception_ports(thisTask,

                   g_previousExceptionPorts.masks[i],

                   g_previousExceptionPorts.ports[i],

                   g_previousExceptionPorts.behaviors[i],

                   g_previousExceptionPorts.flavors[i]);

Runloop线程保活

- (void)handleException: (NSException *)exception {

  CFRunLoopRef runloop = CFRunLoopGetMain();

  CFArrayRef allModes = CFRunLoopCopyAllModes(runloop);

  bool runloopStop = false;

  while (!runloopStop) {

    for (NSString *mode in (__bridge NSArray *)allModes) {

      CFRunLoopRunInMode((CFStringRef)mode, 0.001, false);

    }

  }



  CFRelease(allModes);

  NSSetUncaughtExceptionHandler(NULL);

  signal(SIGABRT, SIG_DFL);

  signal(SIGILL, SIG_DFL);

  signal(SIGSEGV, SIG_DFL);

  signal(SIGFPE, SIG_DFL);

  signal(SIGBUS, SIG_DFL);

  signal(SIGPIPE, SIG_DFL);

}

三、流行方案是如何设计的？

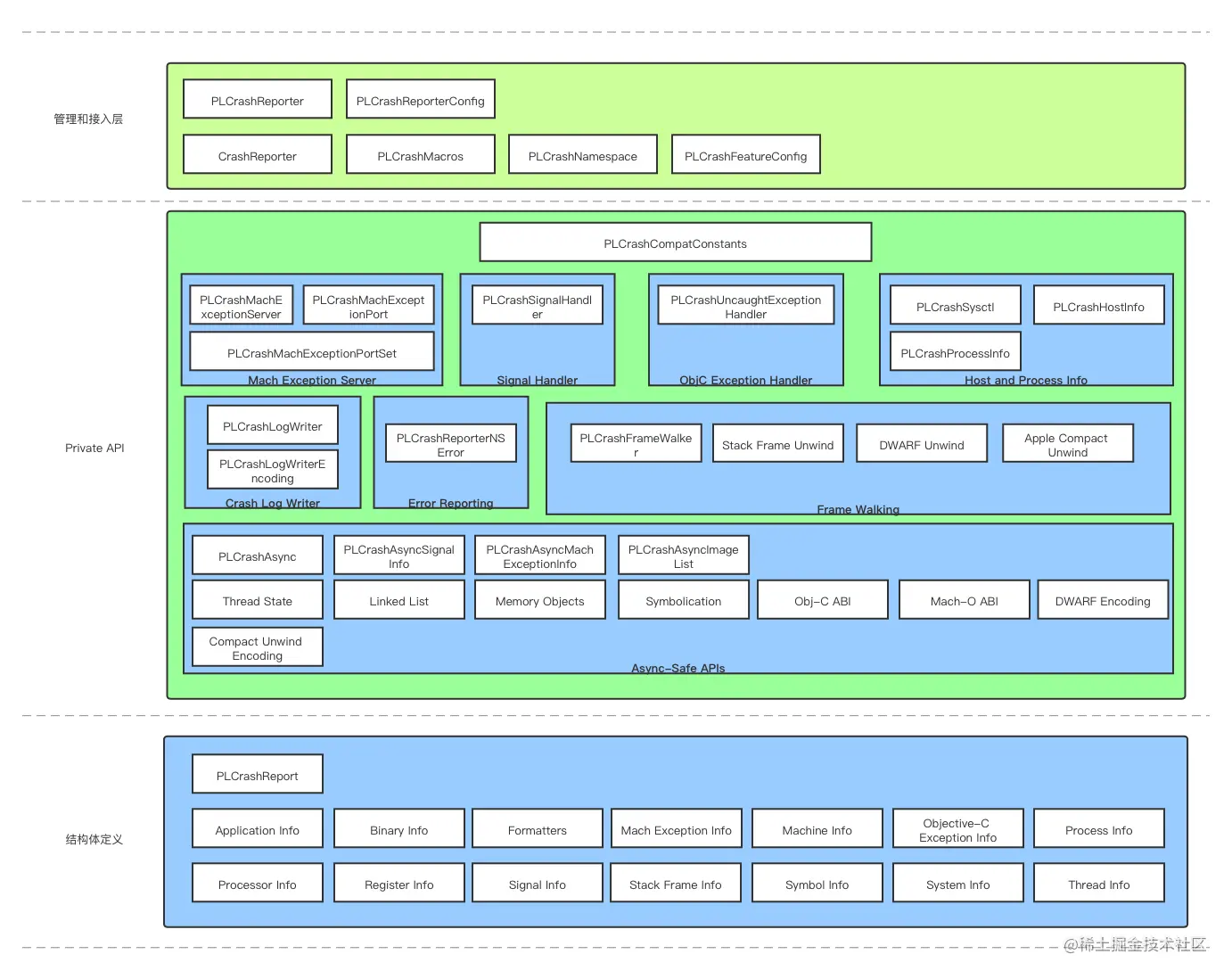

PLCrashReporter

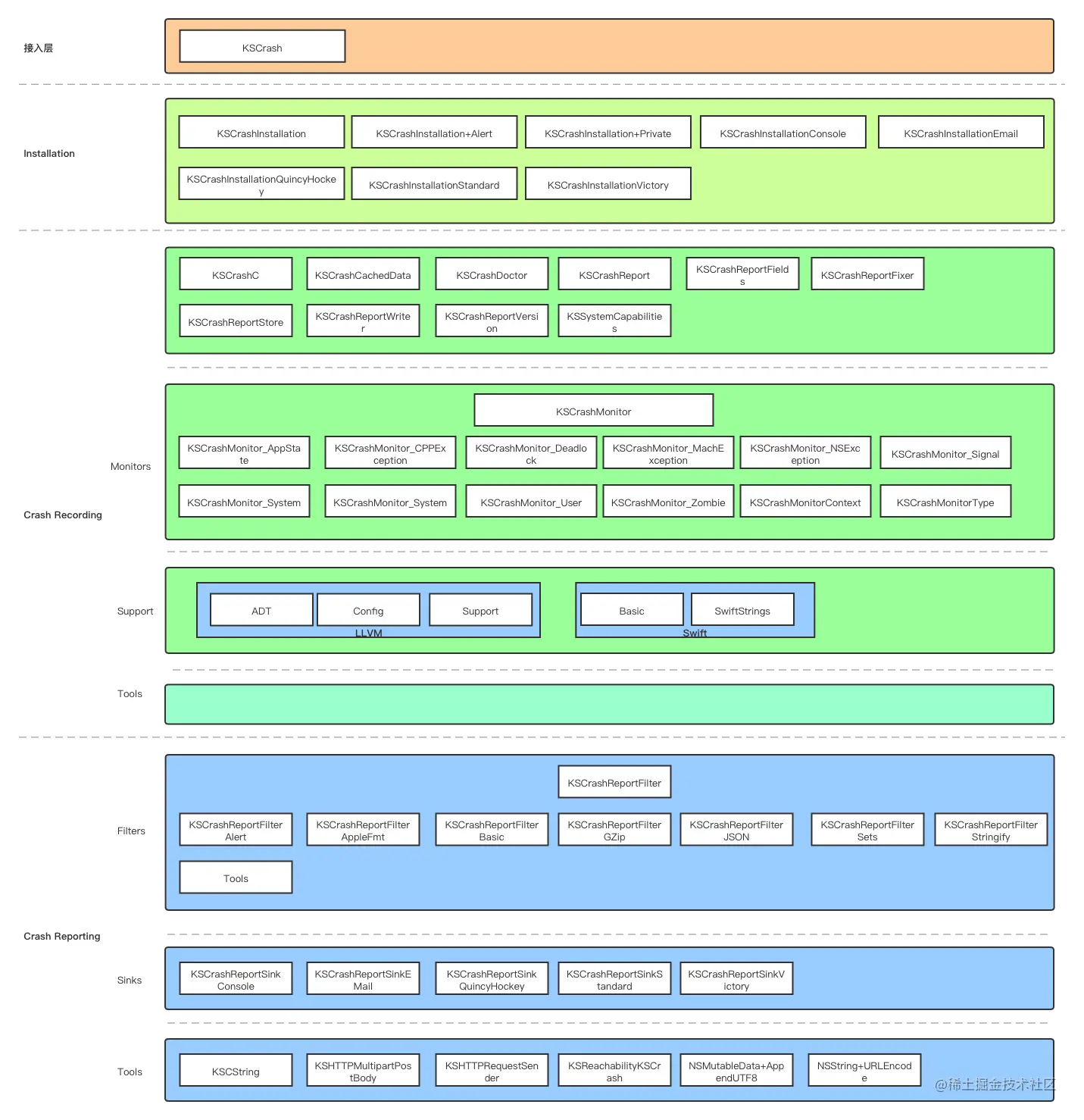

KSCrash

四、结合自身业务该如何设计或者选型？

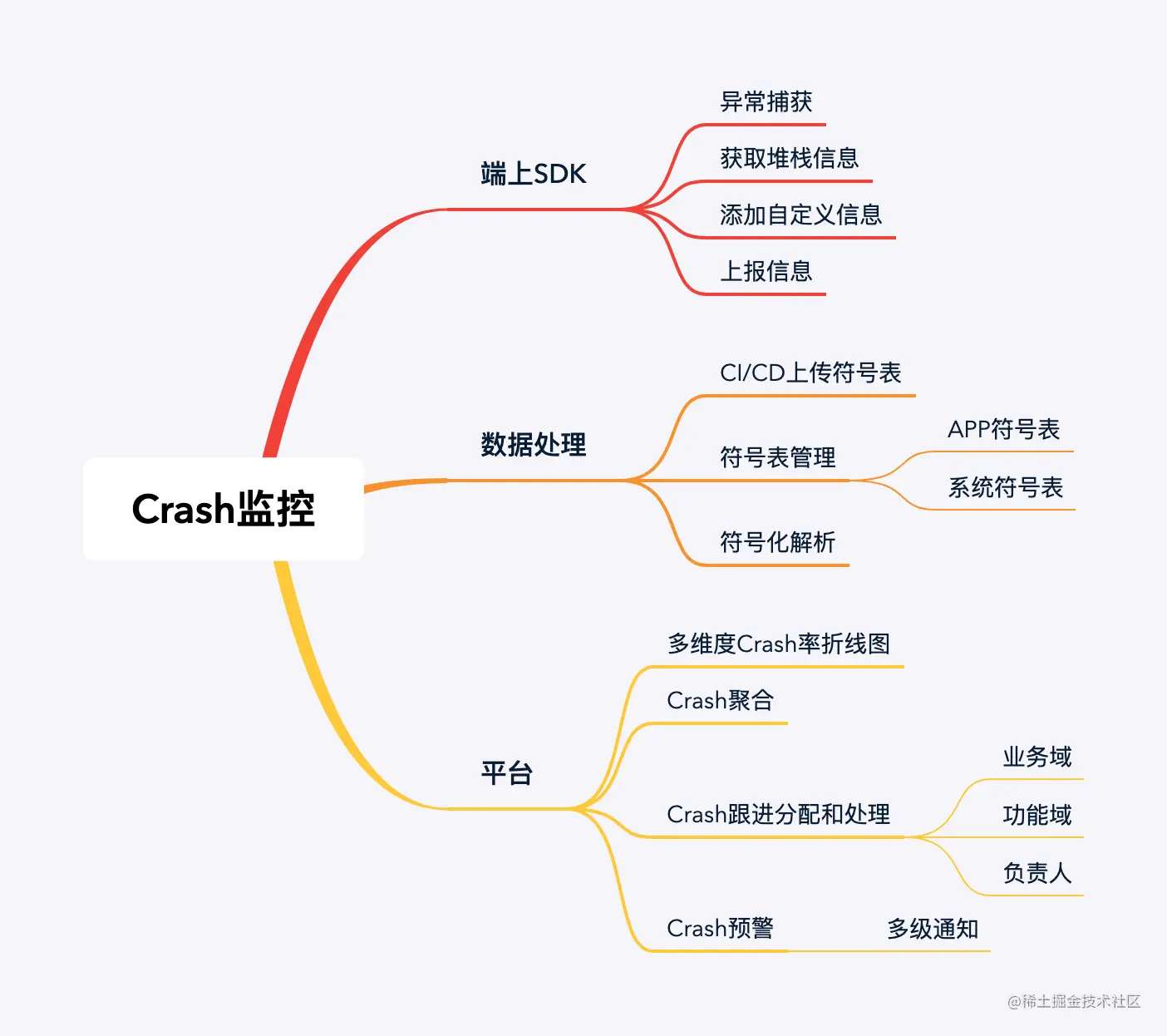

Crash监控是从SDK捕获异常，获取堆栈信息，添加自定义业务信息，上报Crash信息。

从数据处理侧，需要设计数据存储，跟CICD结合上传符号表，对堆栈做符号化解析，有分钟级、小时级的数据处理支持。

从平台侧，需要分类和聚合Crash，需要有整体Crash率折线图，有Crash的分配、跟进、处理和衡量业务线指标，Crash告警等功能。

Firebase、Bugly和友盟等一体化解决方案

优点：技术投入成本低，双端统一，数据不敏感时适合使用。

缺点：数据处理不灵活，跟业务结合程度较低。

PLCrashReporter、KSCrash等第三方Crash收集方案

优点：客户端投入成本低，平台侧需要自己开发，可以为其他功能提供堆栈获取能力。

缺点：需要设计数据存储，符号化解析，平台侧展示以及数据聚合。

自己开发

优点：灵活程度高，可跟业务结合紧密。

缺点：客户端投入成本高，需要设计数据存储，符号化解析，平台侧展示以及数据聚合。
