网络拓扑

任务说明：

1.   交换机1、交换机2的管理IP分别为192.168.1.7、192.168.2.7

2.   路由器两个接口的IP地址分别为192.168.1.254、192.168.2.254

3.   在交换机、路由器上进行远程登录配置，使得交换机、路由器之间可以实现远程登录

•   验证方式AAA

•   用户名称admin，密码admin@123

•   远程用户权限为15级

设备配置

LSW1上的配置

[Huawei] interface vlanif 1        // 进入VLAN1的视图

[Huawei-vlanif1] ip address 192.168.1.7 24   // 管理IP 地址

[Huawei-vlanif1] quit



[Huawei] ip route-static 0.0.0.0 0.0.0.0 192.168.1.254        // 配置默认网关



[Huawei] user-interface vty 0 4            // 同时允许建立Telnet 会话编号范围

[Huawei-ui-vty0-4] protocol inbound telnet        // 配置VTY 使用的协议为telnet

[Huawei-ui-vty0-4] shell                // 启动终端服务

[Huawei-ui-vty0-4] authentication-mode aaa

[Huawei-ui-vty0-4] user privilege level 15     // 配置远程登录用户级别为15级



[Huawei] aaa     //进入AAA视图

[Huawei-aaa] local-user admin password cipher admin@123    //设置用户名称及密文密码

[Huawei-aaa] local-user admin service-type telnet    //设置用户的接入类型为Telnet

LSW2 上的配置

[Huawei] interface vlanif  1        // 进入VLAN1的视图

[Huawei-vlanif1] ip address 192.168.2.7 24   // 管理IP地址

[Huawei-vlanif1] quit



[Huawei] ip route-static 0.0.0.0 0.0.0.0 192.168.2.254        // 配置默认网关



[Huawei] user-interface vty 0 4            // 同时允许建立Telnet 会话编号范围

[Huawei-ui-vty0-4] protocol inbound telnet        // 配置VTY使用的协议为telnet

[Huawei-ui-vty0-4] shell                // 启动终端服务

[Huawei-ui-vty0-4] authentication-mode aaa

[Huawei-ui-vty0-4] user privilege level 15     // 配置远程登录用户级别为15级

[Huawei] aaa     // 进入AAA视图

[Huawei-aaa] local-user admin password cipher admin@123    //设置用户名称及密文密码

[Huawei-aaa] local-user admin service-type telnet    //设置用户的接入类型为Telnet

AR1上的配置

[Huawei] interface gigabitethernet 0/0/0        // 进入接口gigabitethernet 0/0/0视图

[Huawei-gigabitethernet 0/0/0] ip address 192.168.1.254 24   // 配置接口IP地址

[Huawei-Huawei-gigabitethernet 0/0/0] quit

[Huawei] interface gigabitethernet 0/0/1        // 进入接口gigabitethernet 0/0/1视图

[Huawei-gigabitethernet 0/0/1] ip address 192.168.2.254 24   // 配置接口IP地址

[Huawei-Huawei-gigabitethernet 0/0/1] quit



[Huawei] user-interface vty 0 4            // 同时允许建立Telnet 会话编号范围

[Huawei-ui-vty0-4] protocol inbound telnet        // 配置VTY使用的协议为telnet

[Huawei-ui-vty0-4] shell                // 启动终端服务

[Huawei-ui-vty0-4] authentication-mode aaa

[Huawei-ui-vty0-4] user privilege level 15     // 配置远程登录用户级别为15级



[Huawei] aaa     // 进入AAA 视图

[Huawei-aaa] local-user admin password cipher admin@123    //设置用户名称及密文密码

[Huawei-aaa] local-user admin service-type telnet    //设置用户的接入类型为Telnet

验证

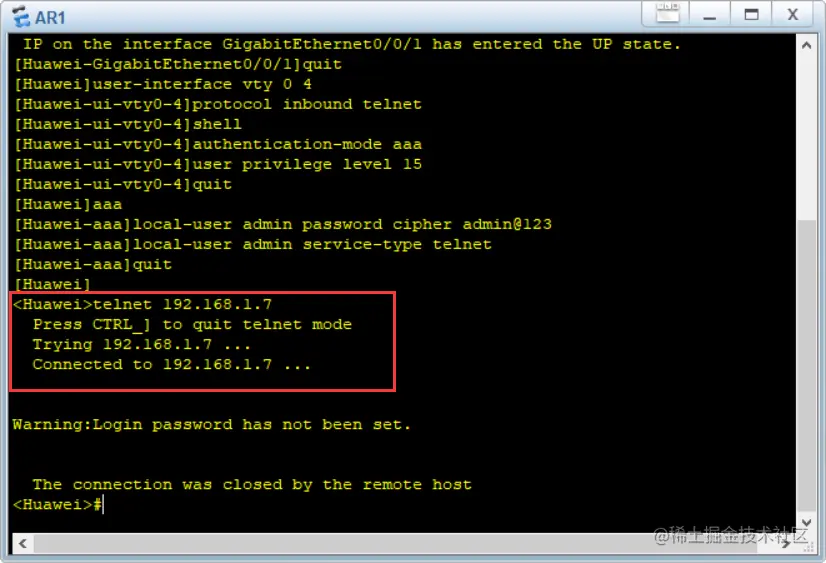

（1）从AR1上远程登录到LSW1交换机上

    进入AR1的用户视图，执行：

    telnet  192.168.1.7

    可以登录到交换机LSW1上。

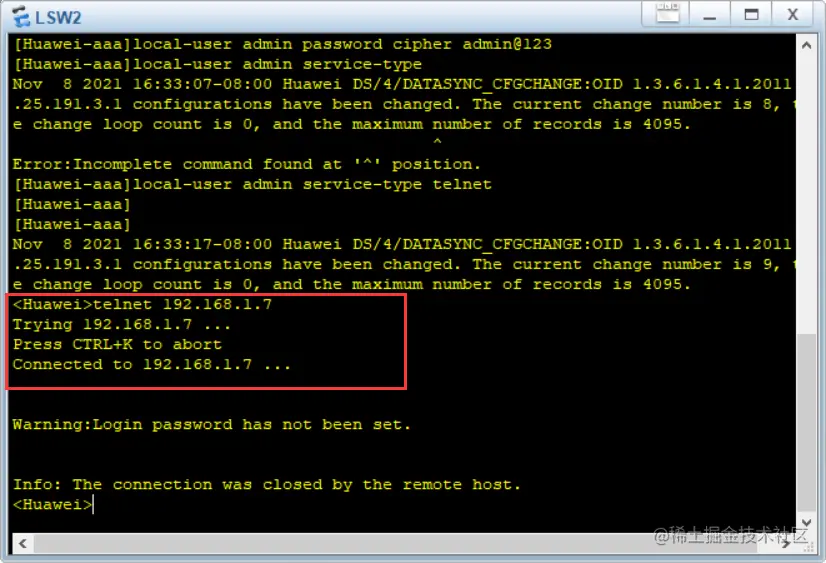

（2）从LSW2上远程登录到LSW1交换机上

    进入LSW2的用户视图，执行：

    telnet  192.168.1.7

    可以登录到交换机LSW1上。

小结
