IOS底层原理Cache_t流程分析

风之伤都被占用
1,183 阅读4分钟

前言

什么是cache,缓存，缓存什么？怎么缓存？cache的结构是什么？缓存流程？带着这些疑问开启本文。

准备工作

cache_t 结构

private:
    explicit_atomic<uintptr_t> _bucketsAndMaybeMask;
    union {
        struct {
            explicit_atomic<mask_t>    _maybeMask;
#if __LP64__
            uint16_t                   _flags;
#endif
            uint16_t                   _occupied;
        };
        explicit_atomic<preopt_cache_t *> _originalPreoptCache;
    };



    void incrementOccupied();

    void setBucketsAndMask(**struct** bucket_t *newBuckets, mask_t newMask);

    void reallocate(mask_t oldCapacity, mask_t newCapacity, **bool** freeOld);

    void collect_free(bucket_t *oldBuckets, mask_t oldCapacity);

    static bucket_t *emptyBuckets();

    static bucket_t *allocateBuckets(mask_t newCapacity);

    static bucket_t *emptyBucketsForCapacity(mask_t capacity, bool allocate = true);

    struct bucket_t *buckets() const;

    static struct bucket_t * endMarker(**struct** bucket_t *b, uint32_t cap);


根据这个结构我们大概可以看出来buckets很重要，emptyBuckets,struct bucket_t *buckets(),static bucket_t *allocateBuckets(mask_t newCapacity)都可以看出来在操作buckets.我们走进去看下结构。

bucket_t的结构

struct bucket_t {

private:

#if __arm64__

    explicit_atomic<uintptr_t> _imp;

    explicit_atomic<SEL> _sel;

#else

    explicit_atomic<SEL> _sel;
    explicit_atomic<uintptr_t> _imp;
    }

sel,imp 这不就是方法编号和函数指针地址吗！原来bucket里面存放了sel和imp.

  • cache 缓存的是方法

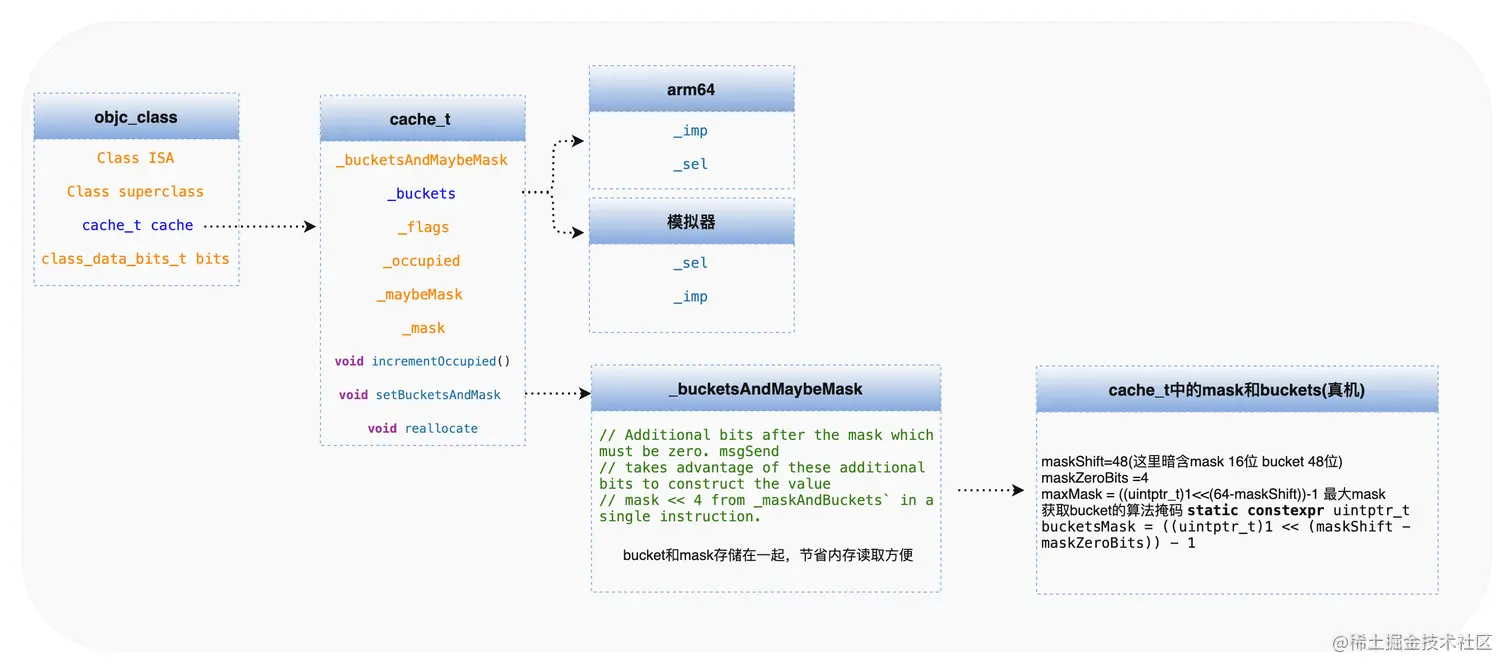

bucket_t的结构图解


lldb调试

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        LGPerson *p  = [LGPerson alloc];
        Class pClass = [LGPerson **class**];
        NSLog(@"%@",pClass);
    }
    return 0;
}

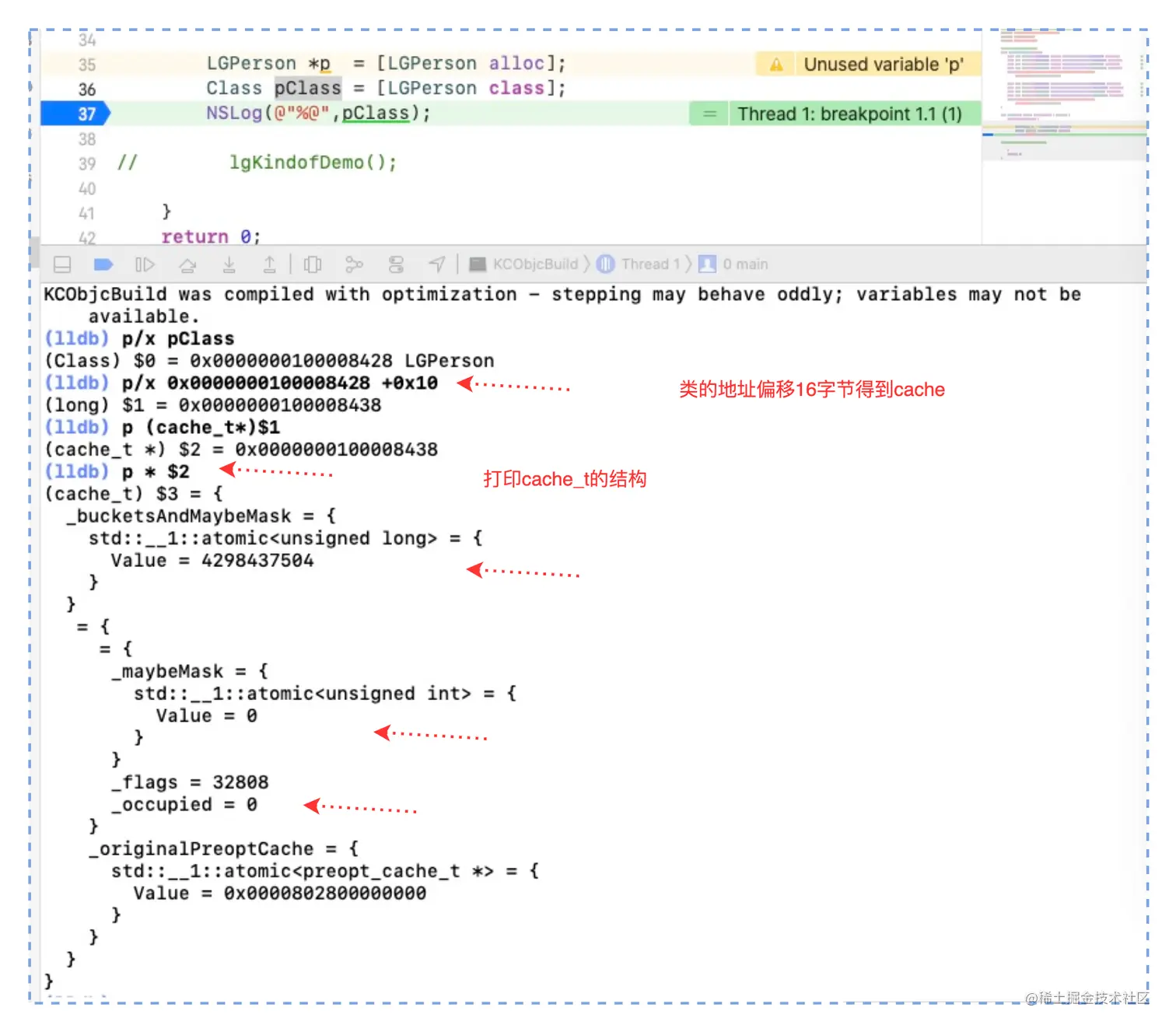

  • 类的首地址平移16字节得到cache

  • 输出cache没发现我们想要的数据

  • lldb打印方法buckets()

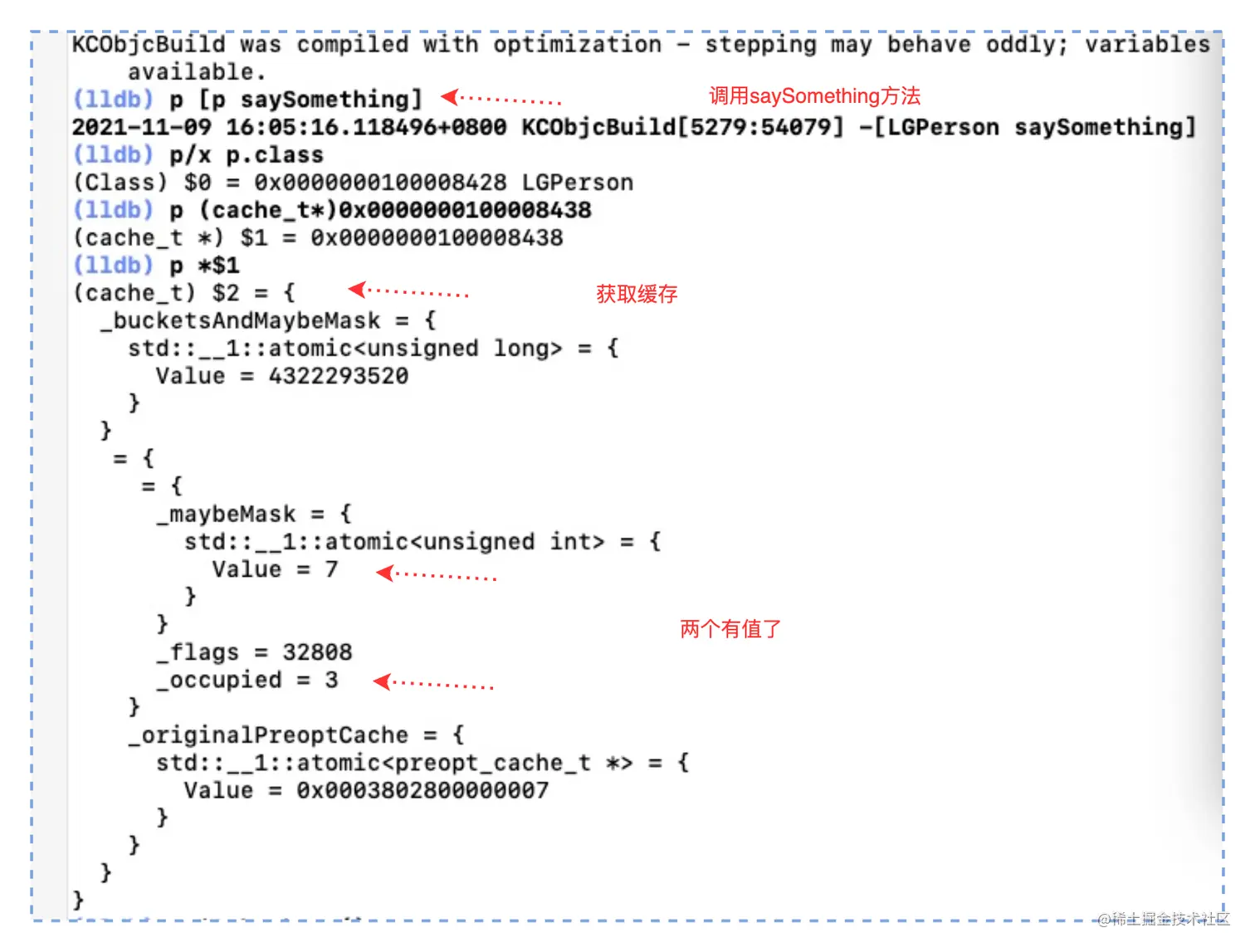

  • lldb 调用 p [p saySomething]方法
  • 在一次打印cache 里面发现了 _maybeMask value = 7 _occupied =3
  • _bucketsAndMaybeMask存放了buckets的首地址方便取bucket


  • lldb 调用 p [p saySomething]方法后_maybeMask value = 7 _occupied =3但不清楚这些参数的作用

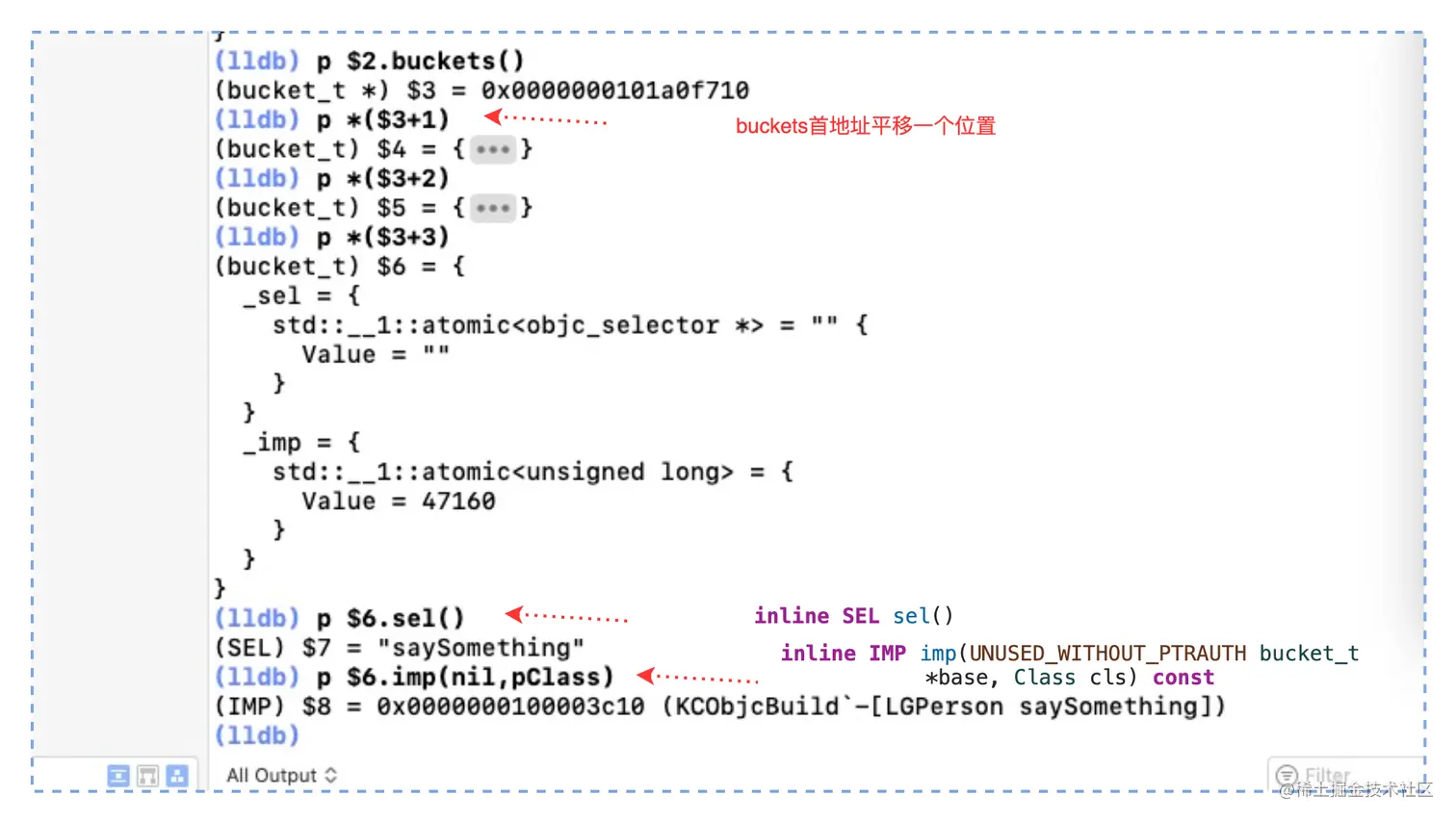

  • bucket_t中提供了相应获取imp 和sel的方法

  • saySomething 方法的sel,imp 存放在bucket中 buckets中有很多个bucket

总结

通过lldb调试，结合源码。cache中存的是方法，方法的sel和imp存在bucket。buckets中存放了很多个bucket。 cache中的bucketsAndMaybeMask 存放了buckets的首地址，方便平移去获取bucket。

cache_t 脱离源码环境分析

说明：很多情况下我们下载下来的源码很多情况都是不能调试的，通过lldb调试也需要在源码环境，而且不方便，错一个步骤就要重新来过。下面这种方式是一种全新思路，方便我们快速去调试，局部抽取相应需要的结构来达到我们的需求。

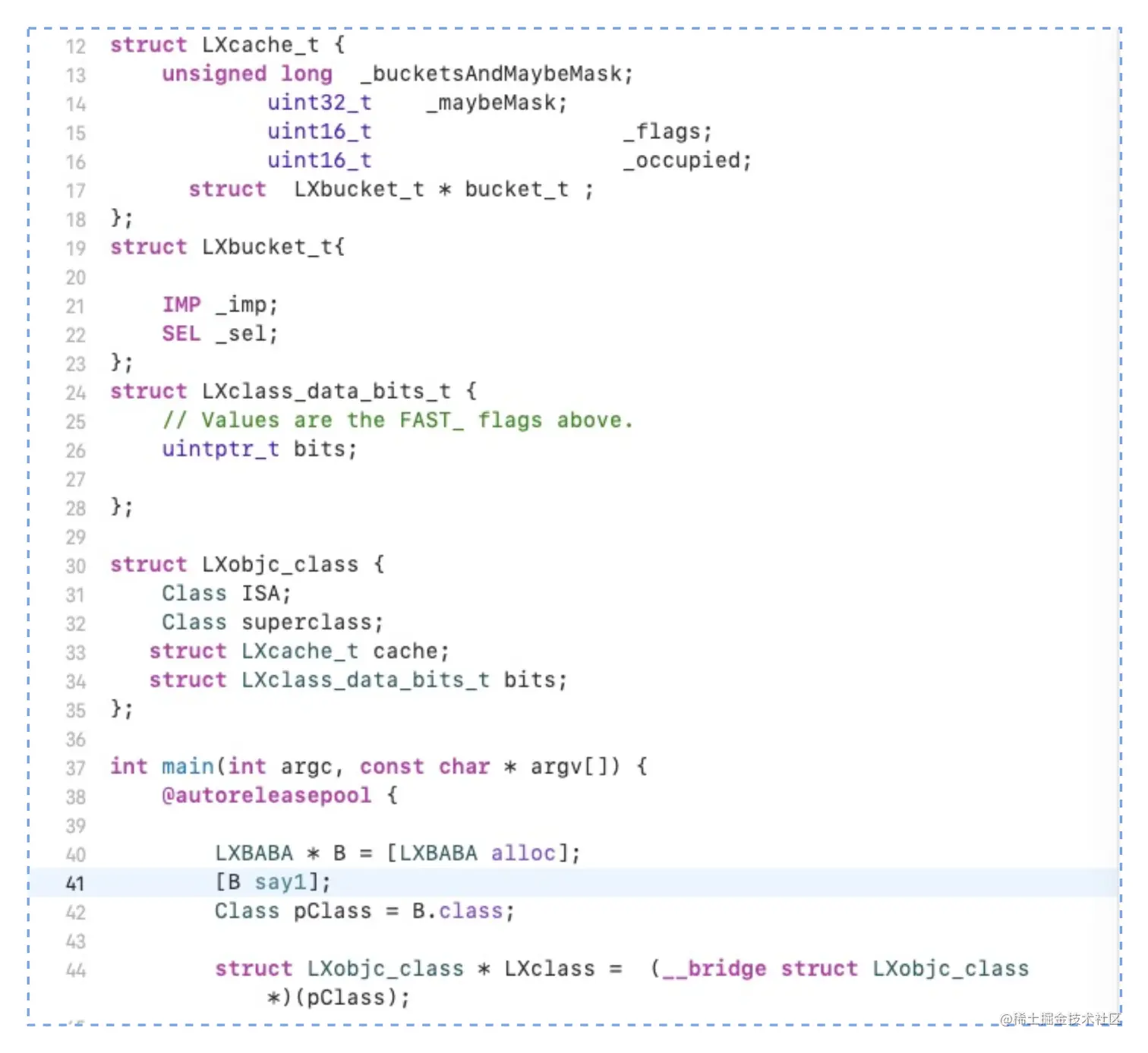

抽取如图 3.png

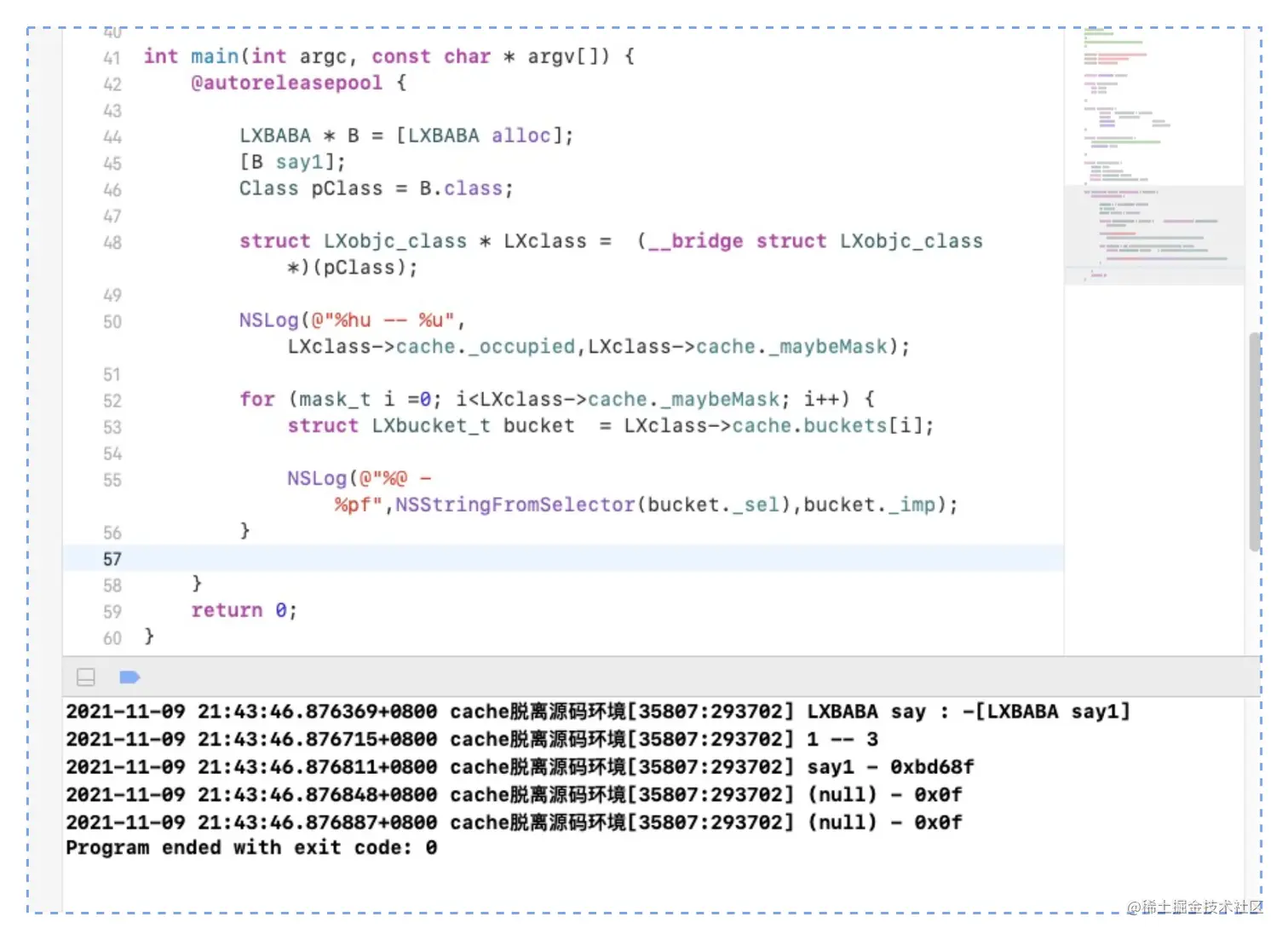

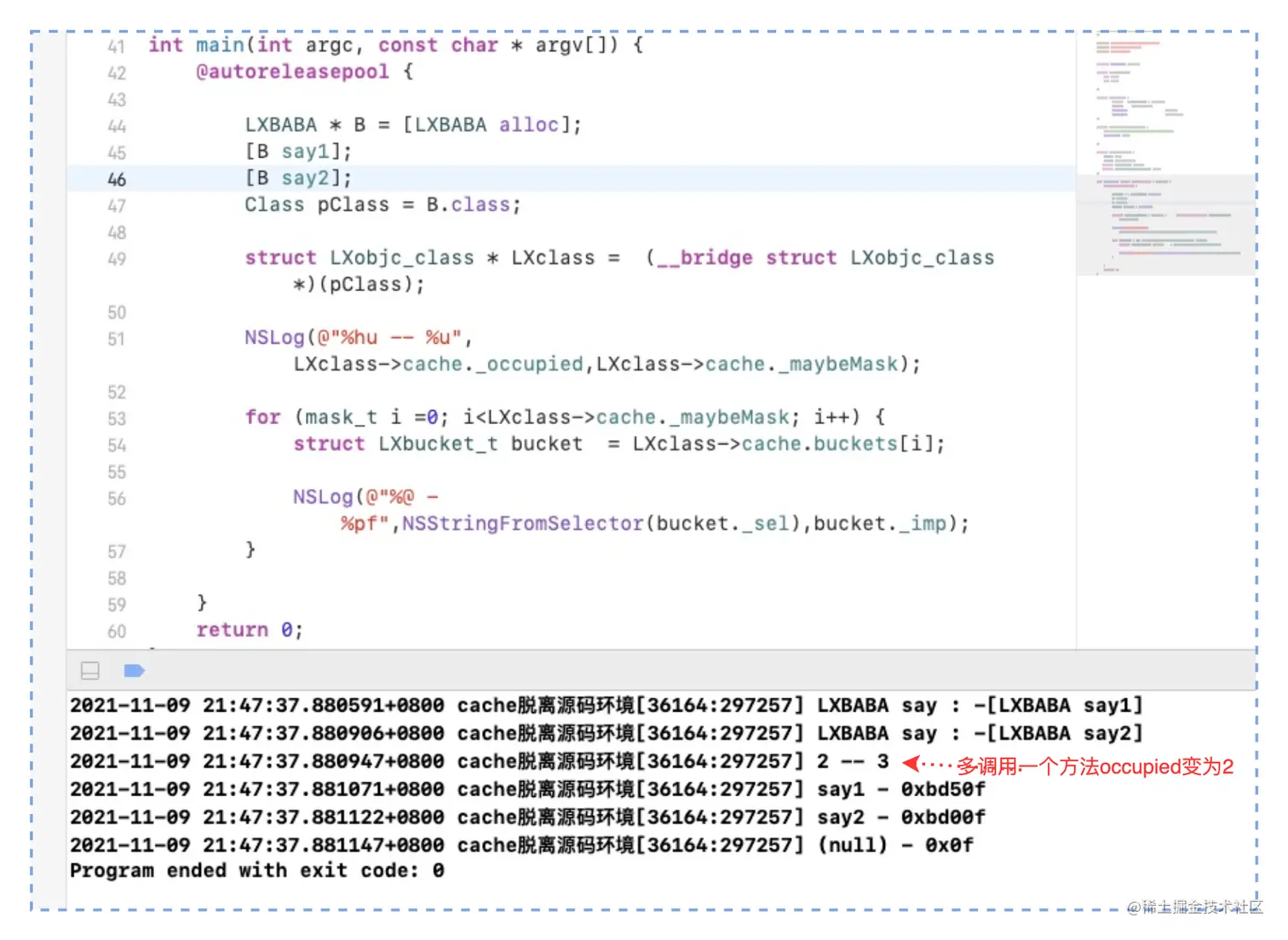

脱离源码环境打印分析




我们会产生下面几个疑问

  • 问题：1 occupied在调用3个方法时变为1,maybeMask变为7？

  • 问题：2 say1 say2 方法不见了？

  • 问题：3 cache存储的位置怎么是乱序的呢？比如say2在say1前面，sayHello3前面的位置是空的

带着这些疑问继续探讨cache_t，_occupied和_maybeMask是什么？。我们要缓存方法，首先就要是怎么把方法插入到buket中的。所以我们带着这个思路走进 cache_t源码中

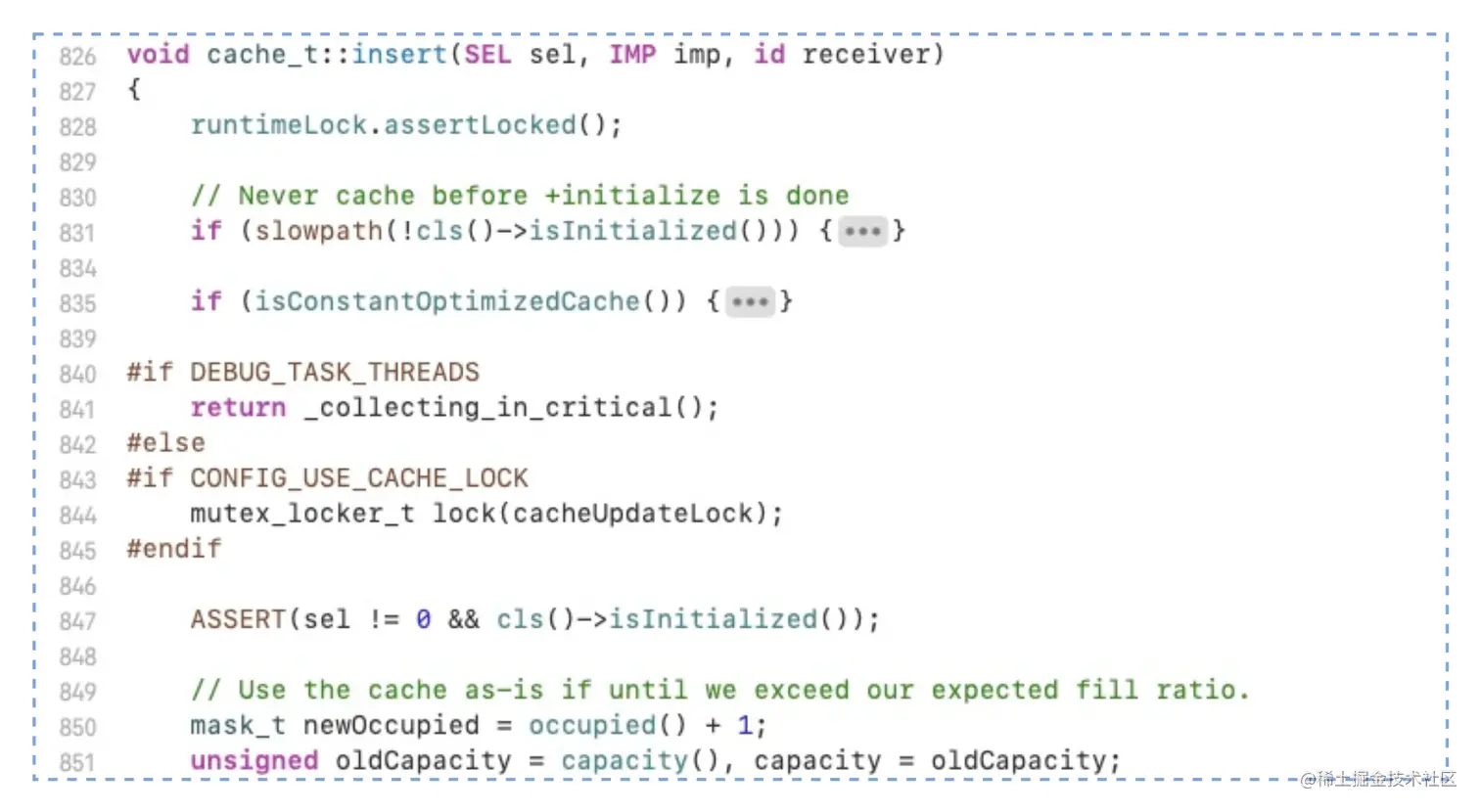

cache_t 源码 insert方法

void insert(SEL sel, IMP imp, id receiver);


  • 操作了occupied +1 第一次进来occupied =0
  • occupied目的是为了记录类中有多少缓存方法，每进来一次加一个，也就是buckets中bucket的数量
  • oldCapacity 为了记录之前开辟的容量 第一次进来等于0 方面后面扩容清理

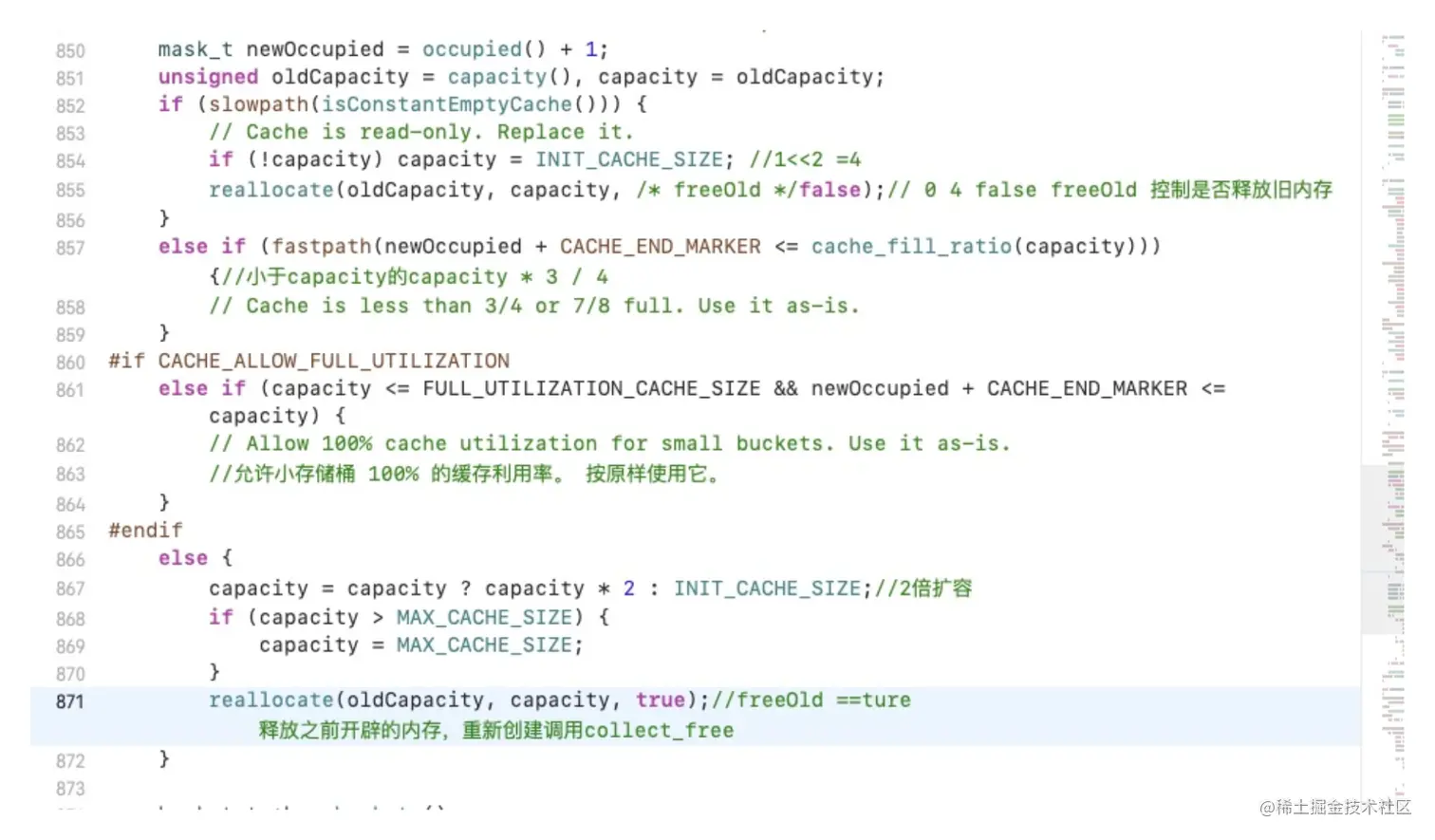

扩容流程


  • 第一次进入判断是否是空缓存 是的话reallocate开辟容量4
  • 每缓存一个方法 newOccupied+1直到缓存的容量大于开辟的4/3，进行两倍扩容也就是capacity=8

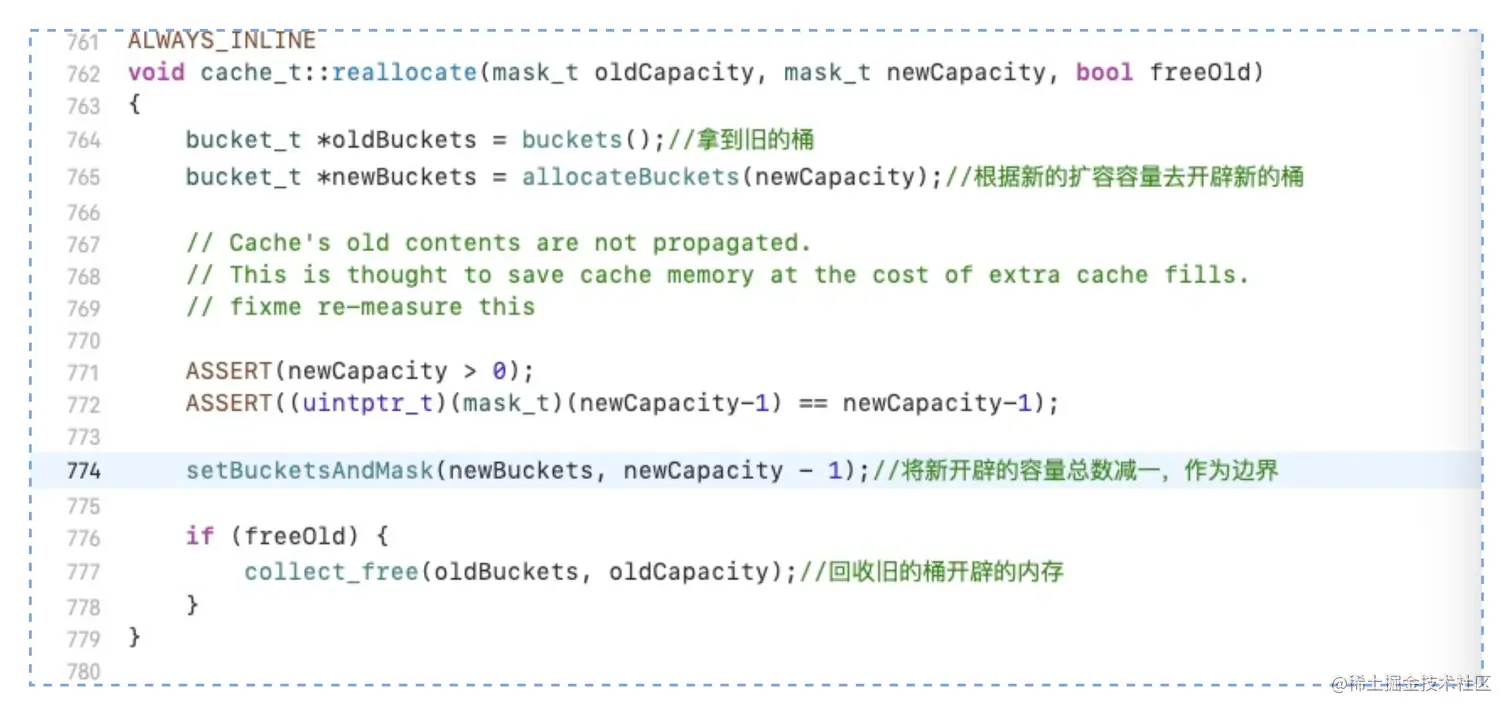

reallocate 方法分析


  • allocateBuckets开辟桶子内存
  • 进行capacity减一操作来控制边界
  • collect_free是否释放旧的内存，由freeOld控制

setBucketsAndMask方法分析


setBucketsAndMask主要根据不同的架构系统向_bucketsAndMaybeMask 和 _maybeMask写入数据

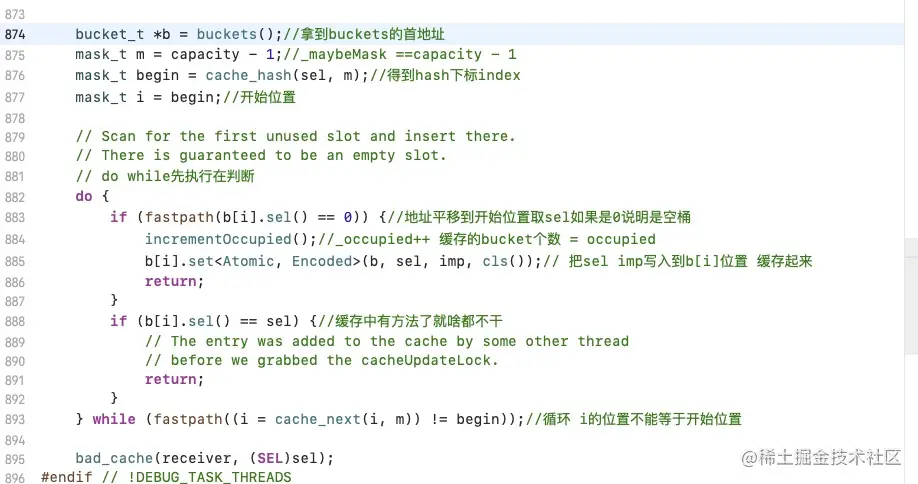

缓存方法分析


  • 首先拿到bucket()指向开辟这块内存首地址，也就是第一个bucket的地址，bucket()既不是数组也不是链表，只是一块连续的内存

  • hash函数根据缓存sel和mask，计算出hash下标。为什么需要mask呢？mask的实际作用是告诉系统你只能存前capacity - 1中的位置，比如capacity = 4时，缓存的方法只能存前面3个空位

  • 开始缓存，当前的位置没有数据，就缓存该方法。如果该位置有方法且和你的方法一样的，说明该方法缓存过了，直接return。如果存在hash冲突，下标一样，sel不一样，此时会进行再次hash，冲突解决继续缓存

cache_hash 和 cache_next

static** inline mask_t cache_hash(SEL sel, mask_t mask)
{
    uintptr_t value = (uintptr_t)sel;
#if CONFIG_USE_PREOPT_CACHES
    value ^= value >> 7;
#endif
    return (mask_t)(value & mask);
}

__arm64__

static inline mask_t cache_next(mask_t i, mask_t mask) {

    return i ? i-1 : mask;

}

cache_hash主要是生成hash下标，cache_next主要是解决hash冲突

insert调用流程

insert的我们前面内容可以看出来它的作用是缓存方法的入口，那是什么样的条件会调期insert的方法了，首先在insert方法中打个断点。运行源码看下。

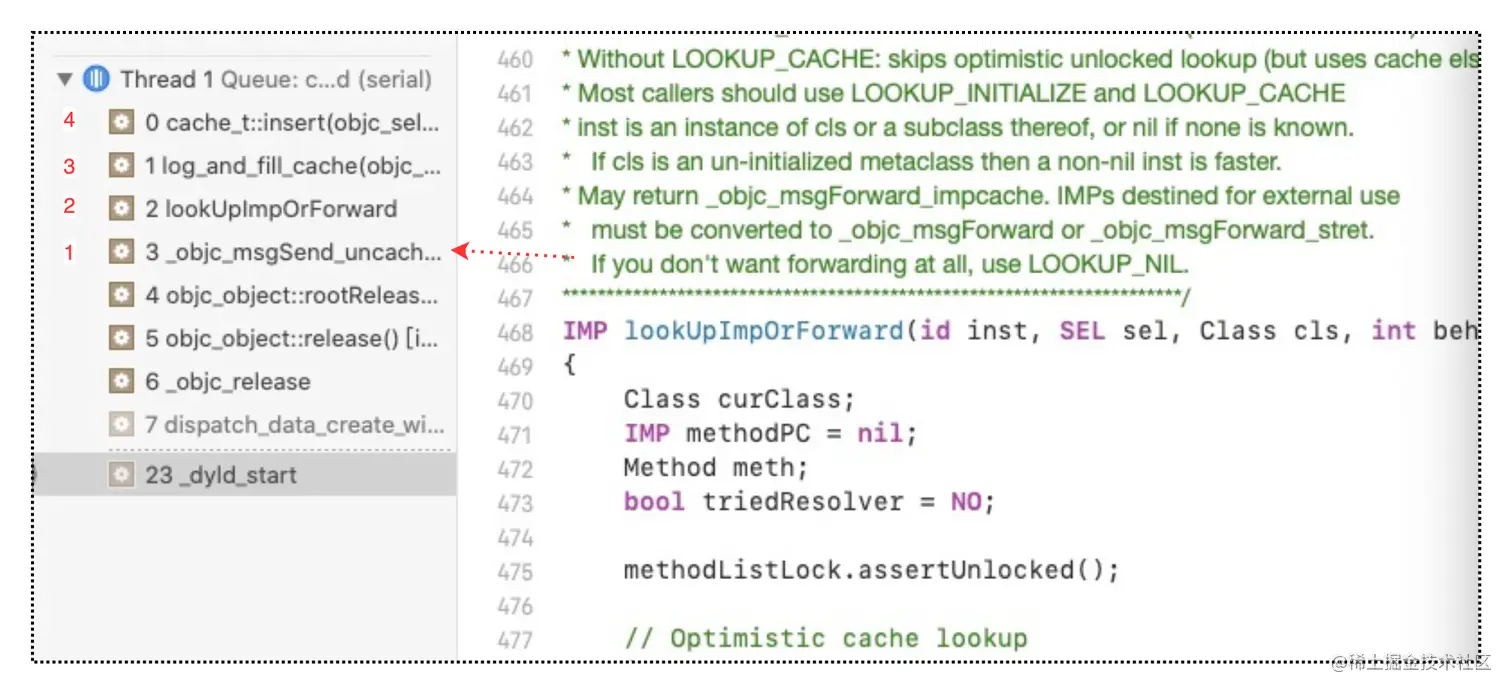

  • 上图的堆栈信息显示insert的流程_objc_msgSend_uncached ->lookUpImpOrForward -> log_and_fill_cache -> cache_t::insert

在来看一下汇编流程



调用insert方法流程：[p saySomething]底层实现 objc_msgSend --> _objc_msgSend_uncached --> lookUpImpOrForward --> log_and_fill_cache --> cache_t::insert

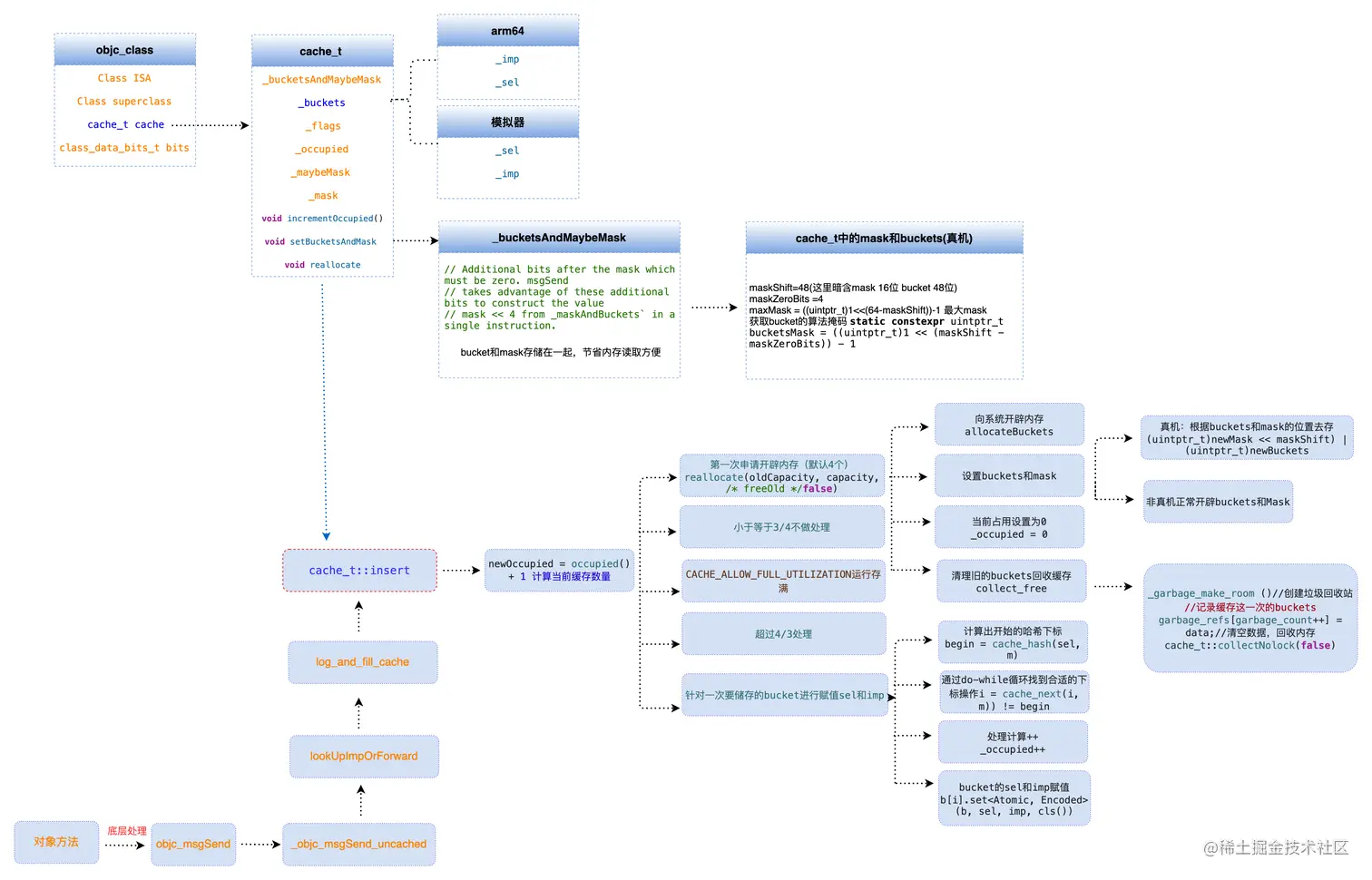

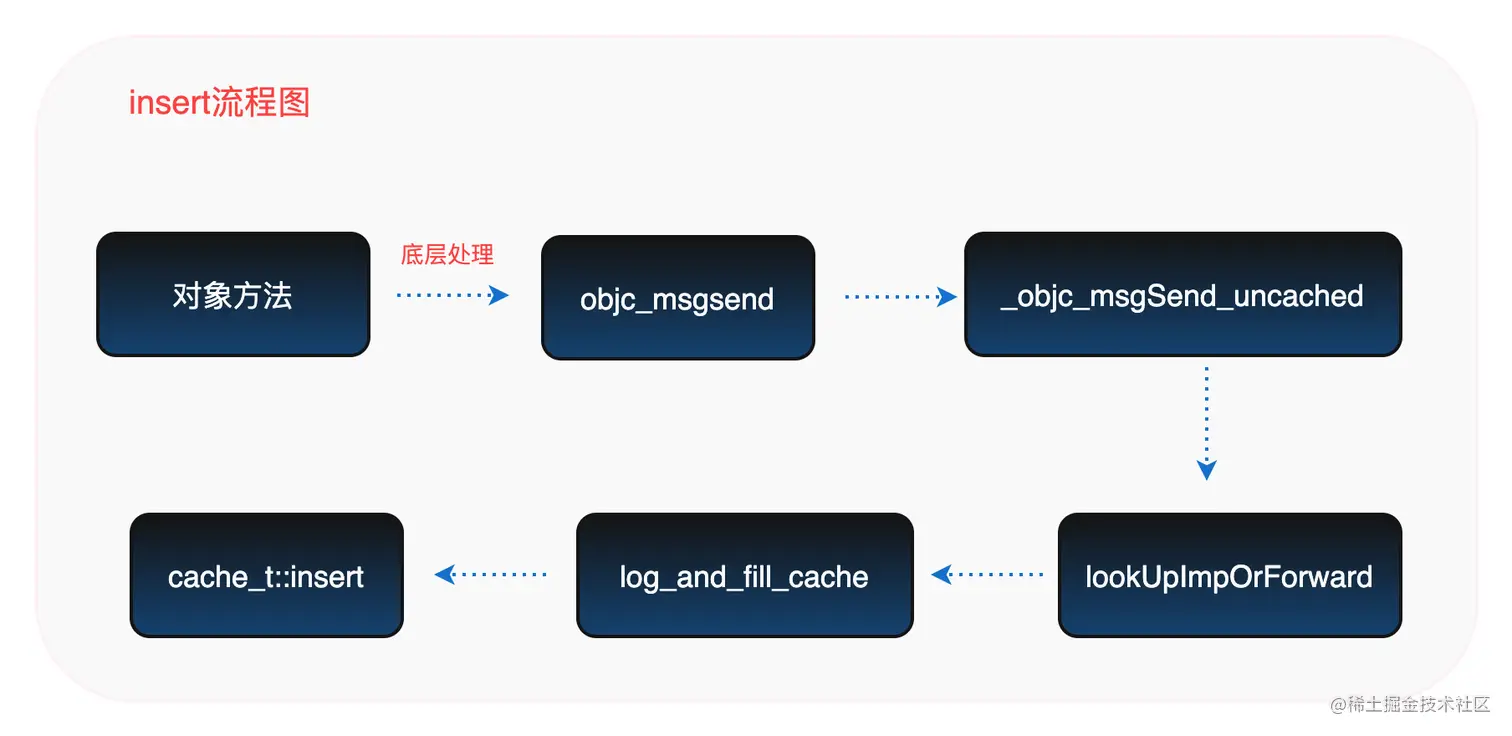

insert流程图


方法调用缓存流程图


总结

cache_t 中各个变量的含义

  • _bucketsAndMaybeMask存储buckets 和 msak（真机），macOS或者模拟器存储buckets是buckets的首地址，方便找bucket
  • _maybeMask是指掩码数据，用于在哈希算法或者哈希冲突算法中哈希下标 _maybeMask = capacity -1
  • _occupied会随着缓存的个数增加，扩容是_occupied = 0
  • 数据丢失是因为扩容的时候旧的内存回收了数据全部清除
  • cache存储bucket的位置乱序，因为位置是hash根据你的sel和mask生成所以不固定
