教你用svg写个环绕星球的加载动画

这是我参与11月更文挑战的第7天，活动详情查看：2021最后一次更文挑战

介绍

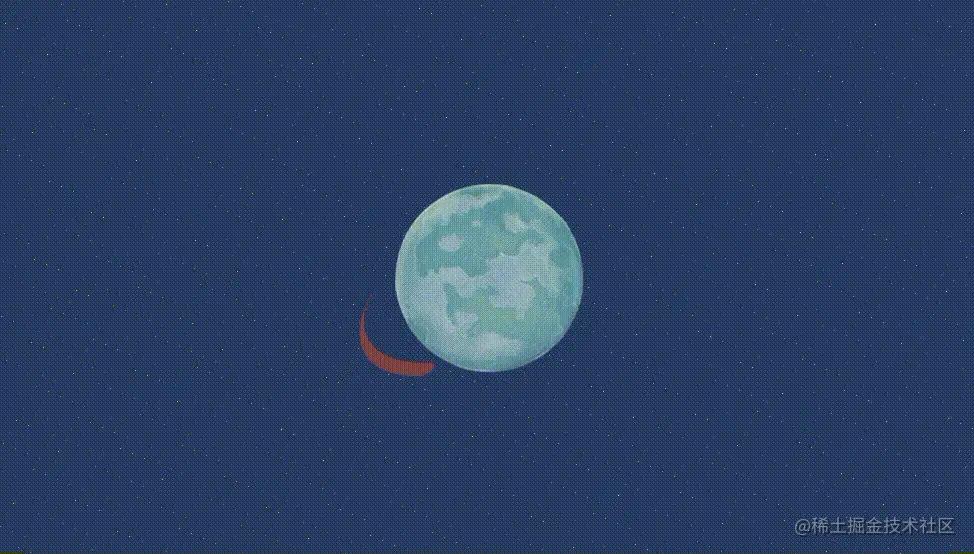

本期我们要用svg做一个环绕星球的加载动画，大致场景是在宇宙中的某个星球上，有一只红龙正在快速的环绕着这个星球飞翔，表示很急切，怎么还没加载完这个页面鸭！！！咳咳，我编不下去了，先康康效果吧：

还可以吧，看完有思路了没，其实简单易学，我们这次仅仅是依赖svg就完成了所有，不牵扯到js和css动画等这些。那么我们现在就开始吧。

正文

1.主界面样式

<div class="app">
    <svg viewBox="0 0 160 160" width="320" height="320" xmlns="http://www.w3.org/2000/svg">
    </svg>
</div>

.app{
    width: 100%;
    height: 100vh;
    overflow: hidden;
    display: flex;
    align-items: center;
    justify-content: center;
    background-image: repeating-linear-gradient(300deg, rgb(39,60,100) 0px,rgb(39,60,100) 12px,transparent 13px),repeating-linear-gradient(382deg, rgb(39,60,100) 0px,rgb(39,60,100) 12px,transparent 13px),linear-gradient(255deg, rgb(242,238,179),rgb(242,241,16));
}

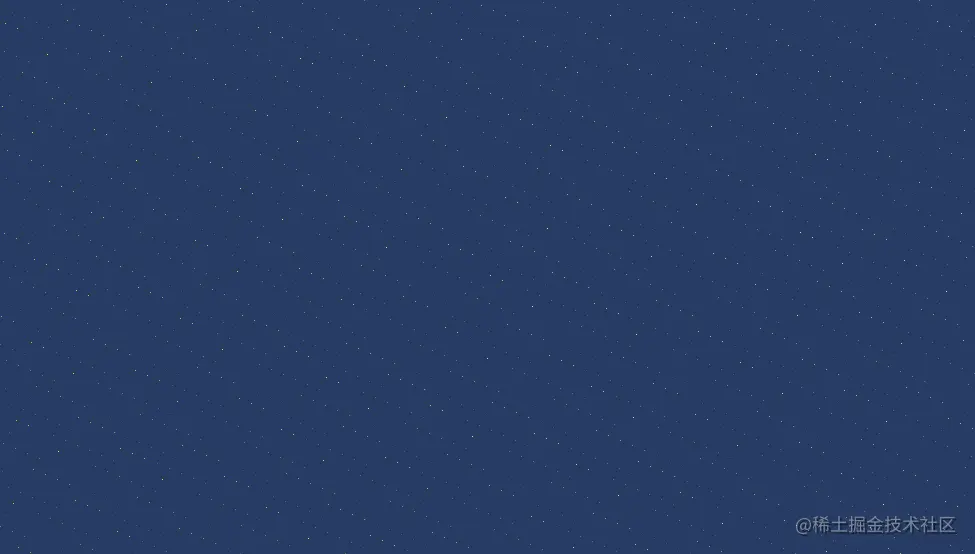

我们先让div.app写一个宇宙星河的背景铺满整个窗口，再用弹性布局让里面的svg居中，关于svg之外的内容就这些，就是主界面了。

2.星球导入

<defs>
    <image id="ball" href="./assets/ball.png" x="30" y="30" width="100" height="100" />
</defs>
<use href="#ball" />

我们就在defs里写入一张星球图片，在use的href上写上星球对应的id，这样一个星球导入完成了，至于为什么要写在defs里，而不直接写一个image标签岂不是更加简单，这事我们后面会说。

3.红龙飞翔

<defs>
    <image id="ball" href="./assets/ball.png" x="30" y="30" width="100" height="100" />
    <g id="fly" transform="matrix(0.866, -0.5, 0.25, 0.433, 80, 80)">
        <path d="M 0,70 A 65,70 0 0,0 65,0 5,5 0 0,1 75,0 75,70 0 0,1 0,70Z" fill="rgba(214,73,42,.5)">
            <animateTransform attributeName="transform" type="rotate" from="360 0 0" to="0 0 0" dur="1.2s" repeatCount="indefinite" />
        </path>
    </g>
</defs>
<use href="#ball" />
<use href="#fly"></use>

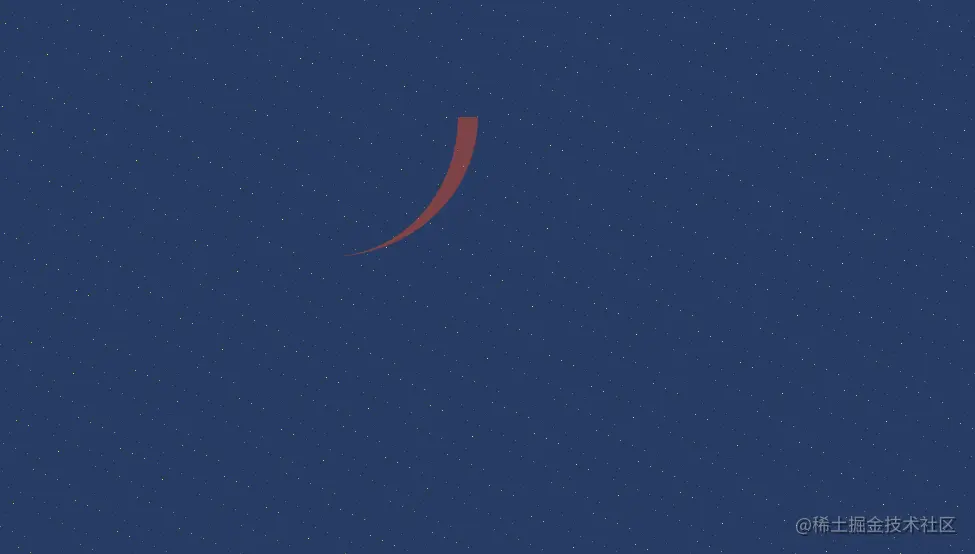

我们还是写在defs里面，建立一个组然后设置他的id为fly，后面再使用use引用他。这个红龙其实我们就用了一道路径表示，这个路径画出来是这样的：

然后我们利用transform给其变形这样，再根据animateTransform设置他做环绕运动。非常简单就实现了一个绕圆飞翔的动画。

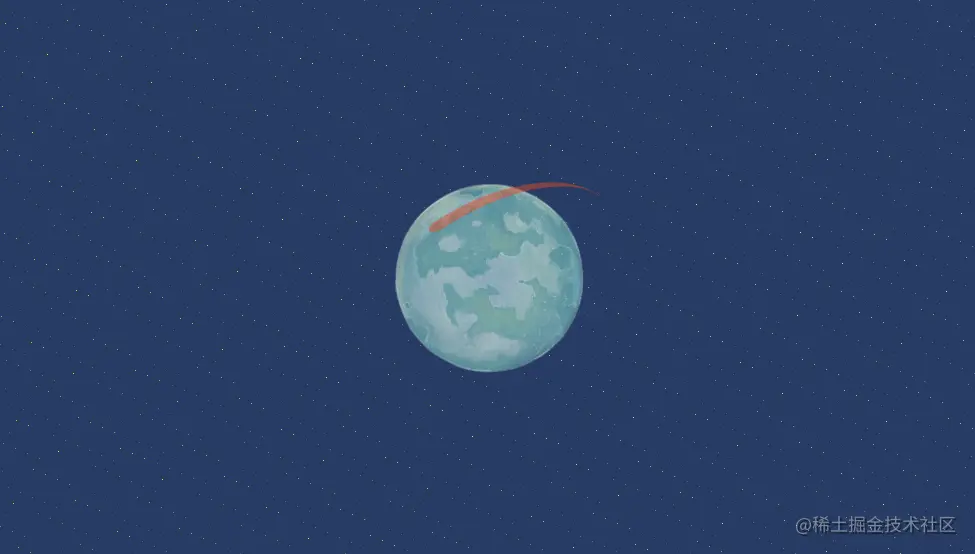

但是我们可以看到一个bug，就是红龙绕过星球的时候星球需要挡住他，而不是红龙可以在星球之上，因为我们是2d不存在3d坐标系，那么我们如何解决这个问题呢，答案就是用再造这个星球前半部分去遮盖红龙！！

4.遮盖红龙

<defs>
    <!-- ... -->
    <clipPath id="clip-ball">
        <path d="M 50,0 A 50,50 0 0,0 -50,0Z" transform="matrix(0.866, -0.5, 0.5, 0.866, 80, 80)" />
    </clipPath>
</defs>
<!-- ... -->
<use href="#ball" clip-path="url(#clip-ball)" />

我们利用clipPath将要裁切的区域路径写好做好，用用use再次复用星球图片，然后在用clip-path去使用刚写好的裁切路径，这样一个半圆绘制好了。

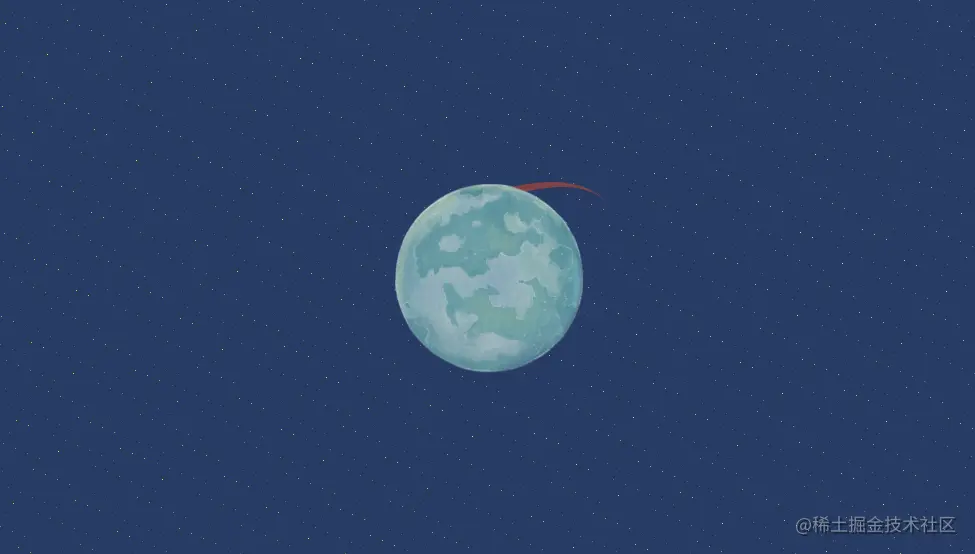

然后我们把这个半月要盖住红龙那一层，现在再去观察：

这样不仅转起来，而且盖得住的问题也解决了，讲到这里我们的任务就完成了，在线演示。

结语

不知道你根据这个案例学习到什么了没有，是animateTransform动画的怎么去使用？还是clipPath裁切区域？本身svg也是偏冷门的一项技术，但是真的特别好用，希望大家也多做练习，我这里就抛砖引玉了，希望大家也有新的创意和想法出来。
