mask-image 是个啥

月藤
1,420 阅读4分钟

「这是我参与11月更文挑战的第5天，活动详情查看：2021最后一次更文挑战」

前天有同学建议我可以写一篇关于 mask-image 的文章，我不知道这是个啥，今天就来探索一下。

学习思路

  1. 看 mdn 文档： mask-image - CSS（层叠样式表） | MDN (mozilla.org)
  2. 写个 demo 在浏览器上debug
  3. 分析细节

从mdn文档了解的

这是一个实验性的 css 属性，在 mdn 上的描述很简略，就是用于设置元素遮罩层的图像，mask-image 是mask的一个子配置，通常配合 mask-repeat、mask-size等属性一起使用，具体来说效果就像ps的剪切蒙版功能，设置了mask-image后，只有mask-image图片的非透明部分与元素重叠的部分可以被显示，元素的其他区域编程透明。比如di标签是背景填充成青色的正方形，设置了mask-image为一张五角星的图片（五角星以外的区域是透明的），那最终视觉效果就是一个青色的五角星。。

mdn 官网给了一个 demo ，然而我在电脑上看到的例子的效果预览是空白的，看了个寂寞，所以我把示例代码拷到自己的网页运行一下，用chrome开发者工具看一下。

demo调试过程

css代码是这样的：

#masked {
  width: 100px;
  height: 100px;
  background-color: #8cffa0;
  mask-image: url(https://mdn.mozillademos.org/files/12676/star.svg);
  -webkit-mask-image: url(https://mdn.mozillademos.org/files/12676/star.svg);
}

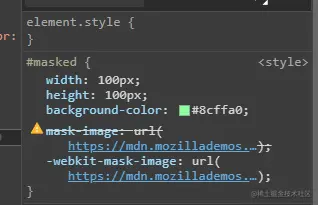

从开发者工具中看到的是这样的： image.png

从元素的style 可以看出来我现在的浏览器要用mask-image，只有加 -webkit前缀是有效的。对于url中的图片我打开看了下，是个灰色五角星的svg，但是在网页上显示效果是仍然是空白的——准确地说是透明的，如果div#masked标签内有内容，比如放了一个img标签和一段文字，理应显示一张图片和文字，但是结果还是透明的，图文都没有显示出来，但是div#masked盒子被作为子元素的图文撑起来了，有非 0 的宽高；

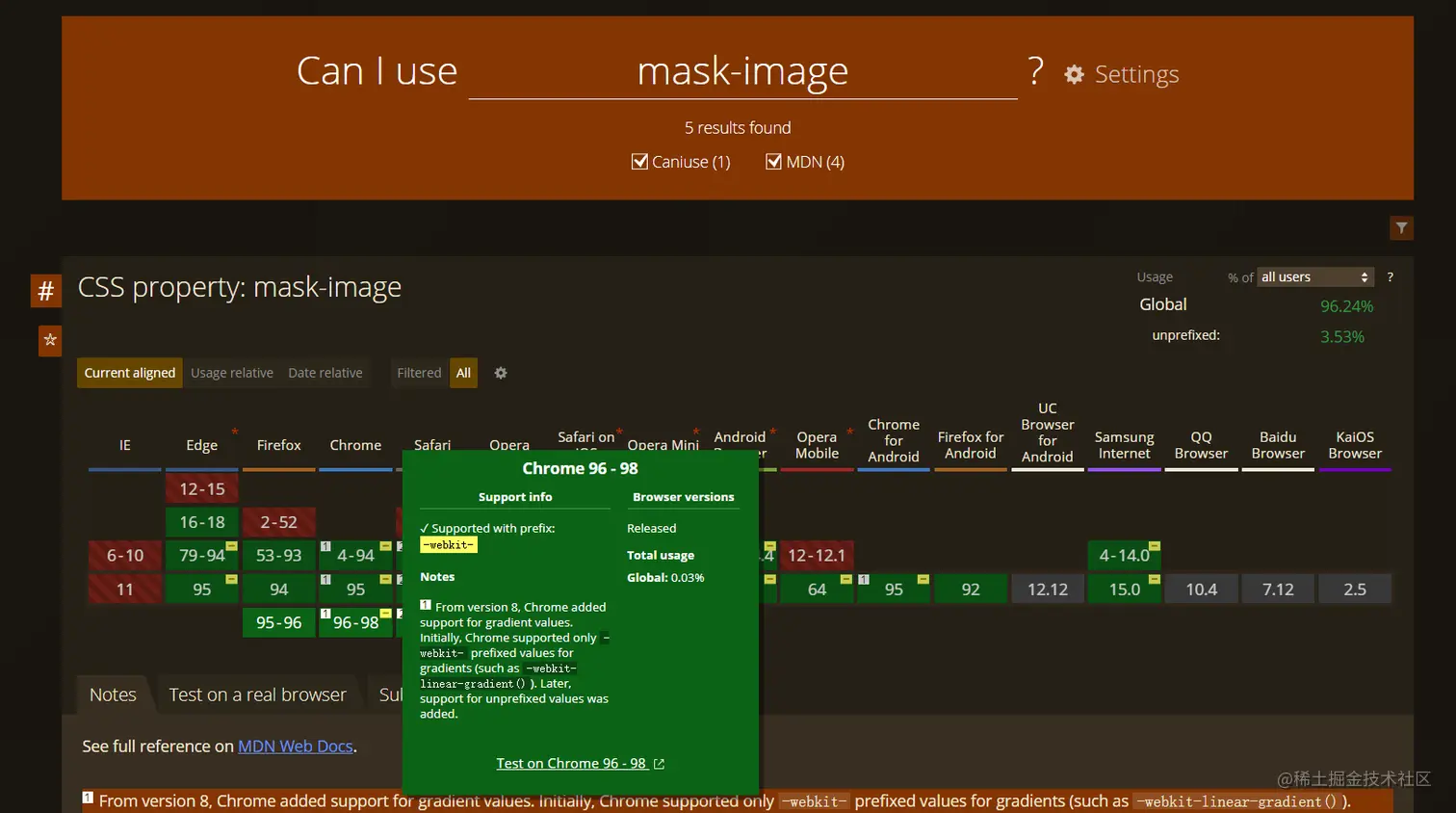

这样的表现太奇怪了，我重新看一下浏览器兼容性，借助caniuse.com查询兼容的具体情况


通过 chrome://version查看版本号看到我的chrome浏览器版本是95，应该是支持的。我还用版本号为94的 firefox试了一遍，还是不行。

因为在开发者工具看到的style的 -webkit-mask-image 没有被划掉，加上caniuse也说明我现在的浏览器版本是支持的，所以排除浏览器的问题，然后我想会不会是图片的问题，我将图片url换成另一张图片——一个react的logo的svg图片，结果居然可以了

mask-image 原图


元素未设置 mask-image的效果

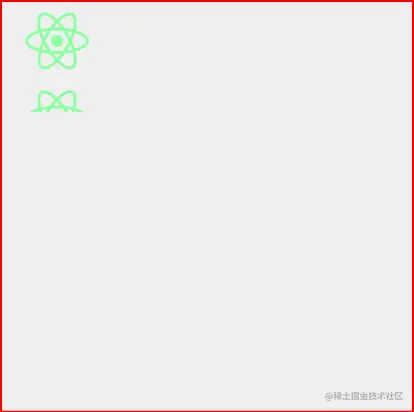

元素设置了 mask-image的效果

image.png 都是svg图片，为什么mdn给的图片就不行呢，其中到底有什么玄机？

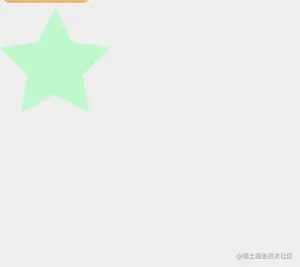

我重新点开原来的图片url，发现url存在一个重定向，我将 mask-image 的url改成重定向后的url后就可以正常显示了

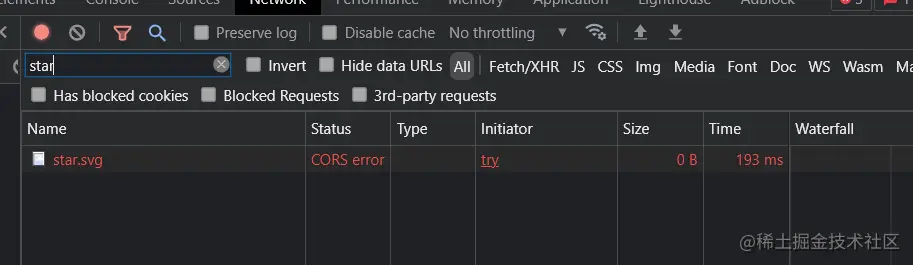

也就是说图片重定向会导致 mask-image 出错。以前没听说过有因为图片重定向而无法显示的问题啊，所以我验证了一下background-image的url 和 img的 src，尽管有重定向，但都不影响图片显示。 在验证的过程中，我用开发者工具观察网络请求的情况，结果我发现了这个


这是在将 mask-image的 url定义成重定向前的url的case中出现的，结果出现了 CORS 错误。所以说，问题是出在同源策略限制上的， mask-image 的url限制了跨域。

那为什么重定向前有cors错误，重定向后就没有呢？

原因分析

我是在本地服务器运行的demo，必然是和图片重定向前后的两个url都不同源的。我尝试在网页放一个img标签，src指向重定向前的url，发起get请求得到302响应，自动发送一个对重定向后的url的get请求，响应码是200，这两个响应都没有Access-Control-Allow-Origin， 所以存在同源策略限制的mask-image就加载不了遮罩了。

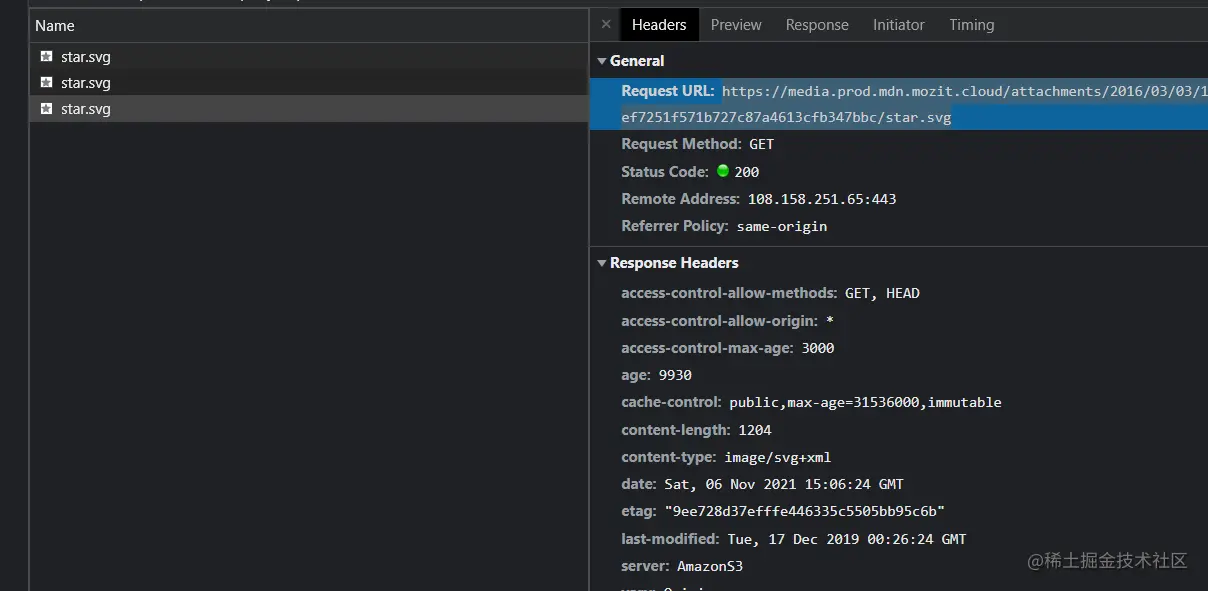

而如果直接访问重定向后的 url，从抓包结果上看，服务端设置了 CORS(跨域资源共享),允许所有域访问，自然也就能被mask-image正常解析了。

access-control-allow-origin: *
access-control-allow-methods: GET
access-control-control-max-age: 3000


PS： mdn 放的 demo 该更新了，官方的 demo 却看不到正常的预期表现，实在很尴尬啊。
