（8）Airflow之Scheduler逻辑详解

FunGa黄佳
1,809 阅读3分钟

Scheduler是Airflow中最核心部分，下面根据Scheduler启动源码，来讲讲调度的逻辑，如有错误之处，还请留言一起探讨。

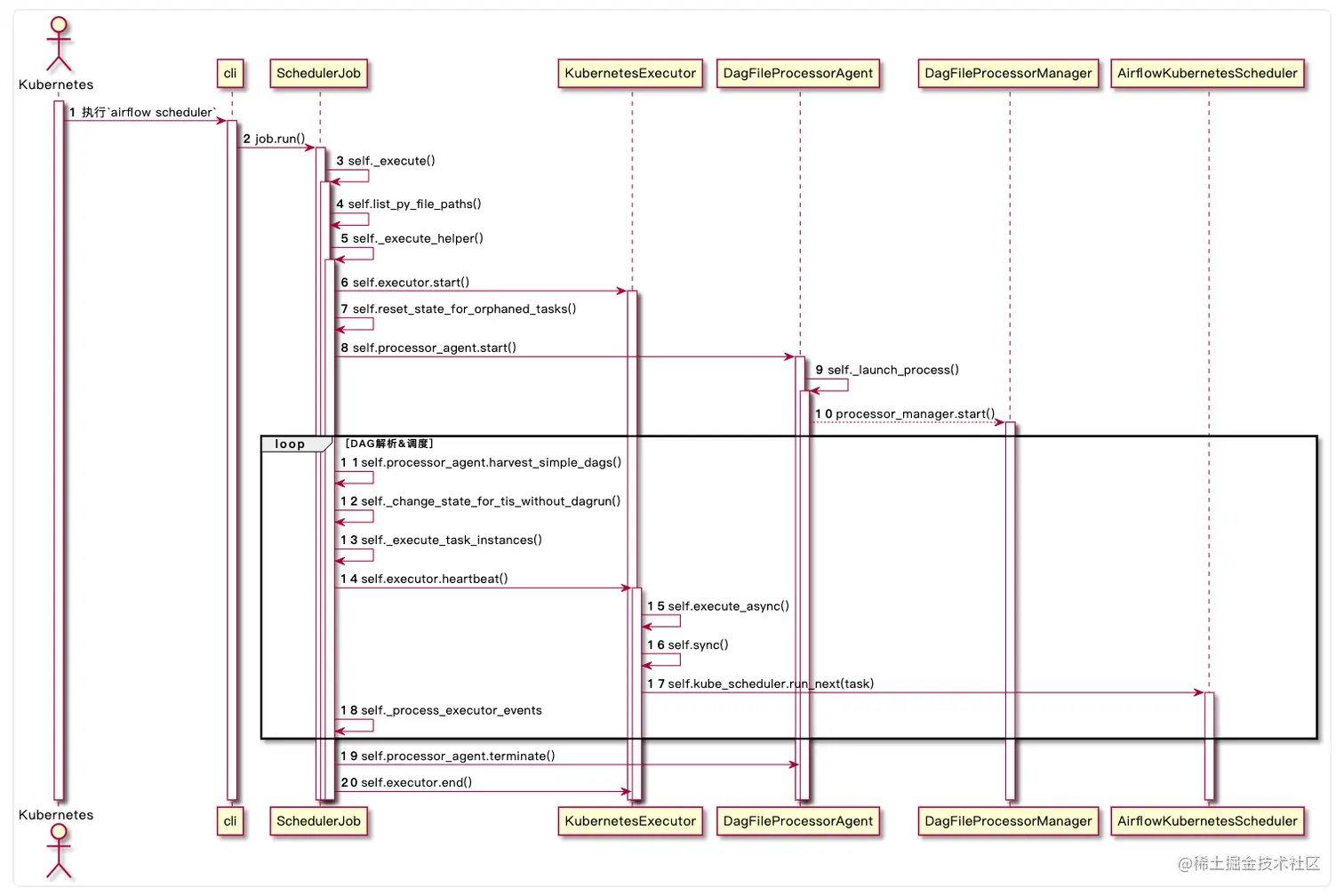

调度逻辑（airflow scheduler）


  1. Scheduler启动执行 airflow scheduler 命令，该命令命中airflow/bin/cli.py中的scheduler()方法，该方法根据传参实例化SchedulerJob，然后执行其run()方法；
# scheduler启动命令，生产仅仅指定了dags路径
airflow scheduler -sd /data/airflow_dags

  1. SchedulerJob是BaseJob的子类，run()方法是父类m模板方法：

    • 往job表插入一条job数据(SchedulerJob实例数据)，job_type=SchedulerJob；
    • 调用子类_execute()来实现调度；
    • 如果_execute()无异常执行或者SystemExit，job都算成功；如果出现异常，则job失败；

  2. _execute()方法是SchedulerJob实现的：

    • 初始化DagFileProcessorAgent对象，处理DAG文件的代理程序，它负责在整个调度过程中所有与DAG解析相关的工作。 DagFileProcessorAgent会创建Scheluer的子进程DagFileProcessorManager，而DagFileProcessorManager会为每一个dag文件创建一个DagFileProcessor进程，来处理dag文件并收集DAG文件的解析结果，并在解析dag文件的过程中，进行进程间通信，向scheluer主进程汇报文件处理结果。
    • 调用_execute_helper()实现调度逻辑；

  3. _execute_helper()是调度最核心的逻辑方法，调度的循环逻辑也在其中：

    • self.executor.start()，executor对象已经在SchedulerJob实例化时根据airflow.cfg配置初始化了。所以此处调用其实是 KubernetesExecutor.start()，初始化了任务队列、结果队列，包括kube操作客户端等等。
    def start(self):
    self.worker_uuid = KubeWorkerIdentifier.get_or_create_current_kube_worker_uuid()
    KubeResourceVersion.reset_resource_version()
    # 初始化两个queue，task_queue放任务，result_queue是收集的dag
    self.task_queue = self._manager.Queue()
    self.result_queue = self._manager.Queue()
    self.kube_client = get_kube_client()
    # 初始化K8S的调度器，该调度器主要实现了K8S起pod，执行任务
    self.kube_scheduler = AirflowKubernetesScheduler(
        self.kube_config, self.task_queue, self.result_queue,
        self.kube_client, self.worker_uuid, self.sync_state_buffer
    )
    self._inject_secrets()
    if self.sync_state_buffer:
        self.clear_not_launched_queued_tasks()

    • self.reset_state_for_orphaned_tasks()：在启动scheduler程序的时候，将非backfill前缀的而状态为RUNNING的的DagRun下状态为SCHEDULED，QUEUED的tis的状态重置为None，这样可以让scheduler程序后续将这些tis正常调度；

    • self.processor_agent.start()：启动多进程收集dag，将收集的dag放入executor的result_queue中；

    • 接下来是一个无限循环，不断的获取dag，然后调度

      • self.processor_agent.harvest_simple_dags()：将执行器result_queue中的dag拿过来。
      • self._change_state_for_tis_without_dagrun：
        • 处理那些dag_run中状态为非running的的task_instance，如果task_instance的状态为up_for_retry，但是其dag_run不是running状态，那么将task_instance的状态设置为failed，后续不再调度它们；
        • 如果task_instance的状态为scheduled/queued/up for reschedule，但是其dag_run的状态不是running那么将其状态设置为None，后续不再调度它们；
      • _execute_task_instances：将可执行的任务状态更新为SCHEDULED；
      • self.executor.heartbeat()：
        • 将代执行任务，发送信息给celery队列，信息包含dag_id、task_id、cmd（airflow run xxx）、dag完整路径等，执行器的execute_async()方法；
        • 所有任务都发给队列之后，执行执行器的sync()方法，这里调kube_scheduler.run_next(task)去起pod执行任务；
      • self._process_executor_events()：处理执行器的一些事件，比如（retry、更新状态等）

    • self.processor_agent.terminate()：循环外终止dag收集进程；

    • self.executor.end()：循环外执行器结束；

到这里其实调度的逻辑就结束了，scheduler会起很多的pod去执行任务，在pod中是执行的airlow run命令：

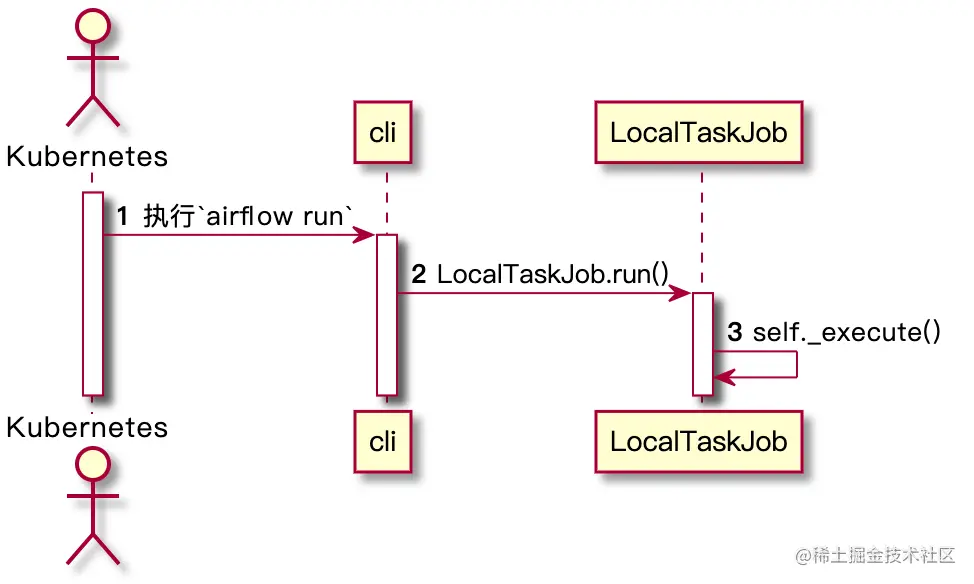

运行逻辑（airflow run）


  1. 执行器起pod，pod中run airflow的镜像，传入需要被执行的任务相关参数，执行如下命令：
airflow run CASE_STUDY_GUJING_MONTHLY select_monthly_data_from_mysql_task 2021-11-05T08:00:00+00:00 --local --pool default -sd /Users/user/Docker/airflow/dags/CASE_STUDY_GUJING_MONTHLY.py
  1. LocalTaskJob.run()，调用父类BaseJob的run()方法，会插入一条job记录，job_type=LocalTaskJob，然后调用子类实现的_execute()方法执行，如果正常执行，则成功，如果手动退出也成功，如果出现异常，则为失败。

说明：基于 KubernetesExecutor执行器
