学习---浏览器原理(上）

Aono
362 阅读16分钟

基础概念：

  1. CPU
    中央处理器，串行地一件接一件的处理交给他的任务。cpu 在现代电脑一般有多个核心，例如 8 core， 4 core。核心指的是物理上的概念
  2. CPU
    图形处理器。单个 gpu 只能处理简单的任务，但是数量特别的多！！！并行计算能力非常强

3.进程 & 线程
进程 —— 可以把他看做一个被执行的应用程序。
线程 —— 一个进程包含一个或多个线程。
pid —— processid 进程id

当执行一个应用程序的时候，操作系统会为此程序分配一个进程，会有一块独立的内存空间
当进程结束的时候，此内存空间会被释放掉

浏览器架构

Brooser Process (一个) -> 浏览器进程，负责浏览器主题部分，包含导航栏、标签、前进/后退按钮

Network Process (一个) -> 网络进程，负责页面的网络资源加载，

GUP Process (一个) -> 图像渲染进程，不同的tab是有不同的渲染进程，gpu需要接收这些进程的请求并且绘制页面，因此需要单独做一个进程

Renderer Process (多个) -> 渲染进程，负责标签页内和网页展示相关的工作， 比如将请求得到的 html css js 转换为用户可以交互的网页。默认情况下每个tab有一个独立的渲染进程

Plugin Process(多个) -> 插件进程

其它的进程：工具进程、辅助框架

多进程架构的好处是什么？

  1. 容错性

例如：chrome 打开了4个tab页，那么 chrome 就为此开了至少4个渲染进程，当我们其中一个tab页崩溃的时候，其它的3个tab就不会有影响。而如果4tab页都子啊一个进程上，那么只要其中一个崩溃了，其他的也会崩溃掉。

  1. 安全性和沙盒性

浏览器不希望用户可以拥有太多修改底层逻辑的能力，而用户的代码其实是跑在渲染进程里的，所以浏览器需要限制渲染进程的能力。 如果浏览器没有分成多进程架构的话，那么所有的浏览器的能力都放在了一个进程里， 那么这个时候用户的代码也会在同一个进程中跑，用户就可以得到修改底层逻辑的能力；而如果分成多进程架构的时候，浏览器只分配给渲染进程渲染的能力，那么用户也就只能去修改渲染相关的东西，而修改不了底层逻辑。

  1. 每个进程可以拥有更多的内存

因为每个进程都会分配到一块独立的内存空间

多进程架构的坏处是什么？

  1. 每个进程都会有一块独立的内存空间

我们的代码跑在 V8 的js引擎里，而每个tab页都有一个自己的渲染进程，也就意味着每一个tab页都有一个v8引擎在消耗不必要的内存。简单来说就是：有些公共的东西，会在不同的进程内存空间中存在，就消耗了不必要的内存。

  • Chrome怎么优化上述情况？
    • chrome会限制启动的进程数目：当启用的进程数达到上限后，访问同一域名的tab都会放在一个进程里。这样既可以保证消耗了更少的内存，又保证了访问的不同域名网站的隔离。
    • chrome的服务化：将某些大的服务拆分成小服务模块，当遇到性能好的设备时，每个服务可以有单独的进程，保证系统的稳定性；当遇到性能不好的设备时，这些服务将会集中在一个进程里，减少内存的消耗。

即使Chrome做了这些优化，但是还是能感受到启动chrome浏览器的时候，内存的消耗还是挺大的。 例如启动窗口或者tab页过多的时候。

网站隔离

我们知道每一个tab页都会有单独的渲染进程，当tab页中加载了一个与tab页不同域名的iframe，如果这个时候还是只有tab页原有的渲染进程，意味着不同域名的iframe与tab页共享同一块内存，这是一个很危险的行为。 同域名策略时浏览器核心的安全模型，如果绕过浏览器的安全策略，则基本上意味着用户直接在互联网上裸奔。 所以，当一个tab页内存在不同域名的iframe，那么浏览器会给这个iframe分配单独的渲染进程。

导航时究竟都发生了什么？

  1. url解析，分析是不是一个url

  2. 如果解析出来是一个url，那么就会针对url上的域名进行dns查询

  3. 进行dns查询后找到了用户的ip，建立tcp连接

  4. 发送http请求

  5. 接收http响应请求

  6. 页面渲染
    a. 解析html， 构建dom树
    b. 解析css，构建css规则树
    c. 合并dom树和css规则树，生成渲染树render树
    d. 布局render树
    e. 绘制render树
    f. 浏览器将各层的信息发送给GPU，GUP将各层合成，显示在屏幕上

从浏览器原理上看：

1. 处理输入

用户在地址栏输入url的时候，UI线程判断输入的内容是关键词还是url

2. 开始导航

当用户按下回车的时候， UI线程会通知网络线程来初始化一个网络请求，来获取站点内容

如果这个网络请求返回了一个重定向的状态码 301，那么网络进程会通知UI进程进行重定向，然后再发起一个网络请求。

DNS查询在哪进行？-----网络进程，在收到UI进程的通知后开始做的

3. 读取响应

  1. 响应类型的判断

可以通过哪些字段判断？常见的 Content-Type: application/json代表着返回体的类型为json数据， 但是有时候可能会不支持Content-Type这样一个响应头，那么他就会检查当前接收的这个http响应流的前几个字节来确定当前具体的类型。

  1. 不同响应类型的处理
  • html： 浏览器会将获取到的数据交给渲染进程
  • 压缩文件/其它类型： 会交给下载管理器来处理
  1. 安全检查

比如检查是否和已有病毒页面匹配、或者检查是否是跨站数据 ，如果存在，则拦截下来，不会交给渲染进程

4.寻找一个渲染进程来绘制页面

在网络请求的过程中，UI线程会提前创建一个渲染进程做准备。如果一切顺利，那么直接用这个渲染进程工作；如果发生重定向或者安全问题，那么准备好的这个渲染进程将会被舍弃掉，重新开启一个新的渲染进程。
5. 提交导航

这个时候数据准备好了，渲染进程也准备好了。这个时候文档的加载阶段也正式开始。

6.加载完成

这个时候渲染进程就会进行自己的工作：加载资源、渲染页面。当渲染进程完成渲染，会通过IPC告诉浏览器进程，让UI线程停止导航栏/tab页上的loading提示。

渲染进程中具体做了什么？

1. 构建dom

渲染进程接收html文本数据，并且把他转换为dom对象。

渲染进程如何将HTML文本转换为dom对象?

Hi! <b> I'm <i> chrome </b> ! </i>

// 解析错误吗？不会，浏览器会自动补全解析成如下

Hi! <b> I'm <i> chrome </i> </b> <i> ! </i>

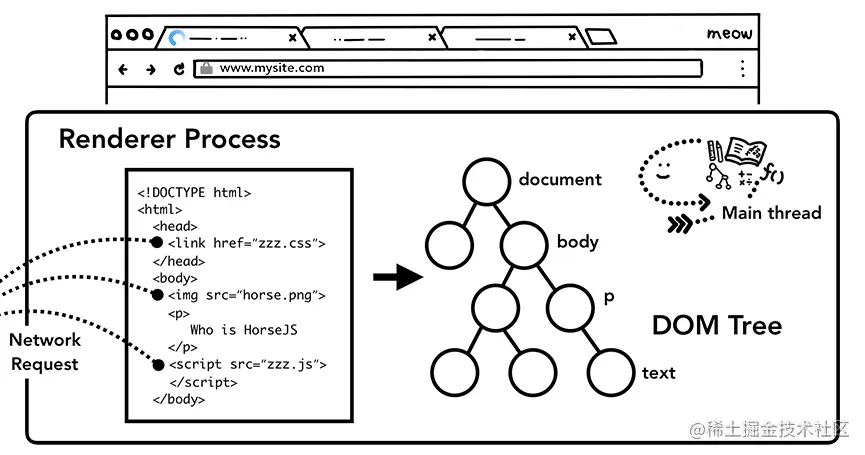

2.加载子资源

比如图片、css、js脚本资源，渲染进程的主进程会在构建dom树的时候，按照引用资源的顺序，一个一个的发送网络请求。


js会阻塞html的解析过程吗？

会！会转向js代码的加载解析和执行。
为什么？因为js代码里可能会重写：document.write('')，如果不先加载解析和执行js代码，那么当解析加载完html之后，经过js代码的重写，整个dom树就会发生改变，那么先前的解析加载工作可以说是做了无用功。所以浏览器规定了：html解析一定要等js解析完成之后才能进行下一步的解析工作。

3.样式计算

渲染进程的主线程会解析页面的css来确定每个dom节点的计算样式computed style


4.布局 layout

  1. 主线程会遍历刚刚构建的 dom 树，根据dom节点的计算样式来计算出一个布局树
  2. 布局树上的每个节点会有它在页面上的x，y坐标，以及盒子大小的具体信息。 布局树和dom树的区别： 布局树只会展示那些可见节点，那些不可见的节点是不展示的，比如某个节点设置了display: none，那么这个节点就不会在布局树上，如果设置visibility: hidden，那么还是会在布局树上。

延伸知识：所谓的布局就是回流\重排，那什么操作会触发回流或者重排 ？

  1. 添加或者删除可见dom元素
  2. 已存在元素的位置、尺寸发生改变
  3. 内容发生改变，例如原本渲染的2 * 2的图片，后来被一张10 * 10的图片给替代了
  4. 页面最开始渲染、布局的时候(这是不可避免的)
  5. 浏览器的窗口尺寸发生改变
  6. 获取一些特殊属性值的时候也会触发 ，比如offsetTop、scrollTop
    为什么获取一些特殊属性值也会触发回流？
    offseTop、scrollTop、getComputedStyle
    由于每次重排/回流都会造成额外的消耗，所以大多数浏览器都会通过队列化修改来批量执行优化重排过程，意思就是说浏览器会把会触发回流/重排的操作存放到一个队列里。当我们进行获取offseTop这些布局信息的操作时，浏览器会默认返回给我们最新的数据，也就意味着浏览器会强制清空上述队列，触发回流/重排来返回最新正确的值。

5.绘制

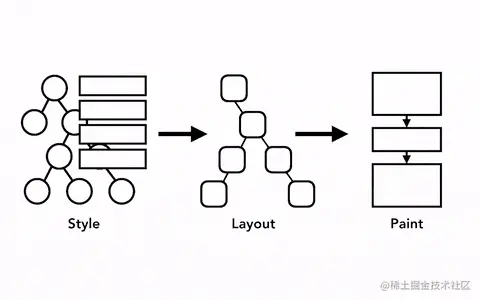

渲染流水线操作：样式-----》布局 -----》绘制

由上图可以发现，如果布局发生改变，那么绘制就会发生改变。回流一定引发重绘，但重绘不一定引发回流。

js代码阻塞渲染流水线


  如图：我们可以把每一个Frame看做动画效果的每一帧，如果没有中间的js，那么就会让整个动画效果看起来很流畅；而如果在渲染主线程中加入了跨域几个帧数的js，那么就会让整个动画效果看起来有定卡顿。

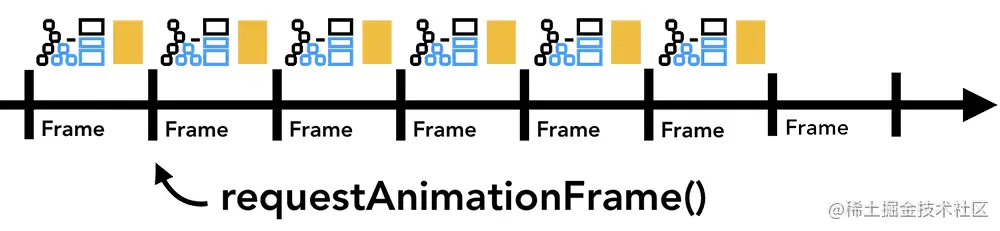

  那如何让这种阻塞效果可以消失呢？我们可以让js代码在每一帧里面去执行(切割js代码分到每一帧里去)，以此达到不阻碍渲染流水线的进程。


简单问题

一、地址栏输入一个url开始, 浏览器都做了什么工作?

  1. URL解析 首先判断你输入的是一个合法的URL 还是一个待搜索的关键词，并且根据你输入的内容进行对应操作

  2. DNS查询

具体流程查看 - assets/question-dns.png

  1. TCP连接

在确定目标服务器服务器的IP地址后，则经历三次握手建立TCP连接

  1. 发送 http 请求

当建立tcp连接之后，就可以在这基础上进行通信，浏览器发送 http 请求到目标服务器

请求的内容包括：

请求行 请求头 请求主体

  1. 收到 http 响应请求

当服务器接收到浏览器的请求之后，就会进行逻辑操作，处理完成之后返回一个HTTP响应消息，包括：

状态行 响应头 响应正文

在服务器响应之后，由于现在http默认开始长连接keep-alive，当页面关闭之后，tcp链接则会经过四次挥手完成断开

  1. 页面渲染

当浏览器接收到服务器响应的资源后，首先会对资源进行解析：

  • 查看响应头的信息，根据不同的指示做对应处理，比如重定向，存储cookie，解压gzip，缓存资源等等
  • 查看响应头的 Content-Type的值，根据不同的资源类型采用不同的解析方式

关于页面的渲染过程如下：

  • 解析HTML，构建 DOM 树
  • 解析 CSS ，生成 CSS 规则树
  • 合并 DOM 树和 CSS 规则，生成 render 树
  • 布局 render 树（ Layout / reflow ），负责各元素尺寸、位置的计算
  • 绘制 render 树（ paint ），绘制页面像素信息
  • 浏览器会将各层的信息发送给 GPU，GPU 会将各层合成（ composite ），显示在屏幕上

二、js会阻塞HTML的解析过程吗? 为什么?

当HTML解析器碰到script标签的时候，它会停止HTML文档的解析从而转向JavaScript代码的加载，解析以及执行。

为什么要这样做呢？因为script标签中的JavaScript可能会使用诸如document.write()这样的代码改变文档流（document）的形状，从而使整个DOM树的结构发生根本性的改变。因为这个原因，HTML解析器不得不等JavaScript执行完成之后才能继续对HTML文档流的解析工作。

三、什么情况下会触发回流/回流? 浏览器本身有什么优化操作吗?

回流这一阶段主要是计算节点的位置和几何信息，那么当页面布局和几何信息发生变化的时候，就需要回流，如下面情况：

  • 添加或删除可见的DOM元素
  • 元素的位置发生变化
  • 元素的尺寸发生变化（包括外边距、内边框、边框大小、高度和宽度等）
  • 内容发生变化，比如文本变化或图片被另一个不同尺寸的图片所替代
  • 页面一开始渲染的时候（这避免不了）
  • 浏览器的窗口尺寸变化（因为回流是根据视口的大小来计算元素的位置和大小的）

还有一些容易被忽略的操作：获取一些特定属性的值

offsetTop、offsetLeft、 offsetWidth、offsetHeight、scrollTop、scrollLeft、scrollWidth、scrollHeight、clientTop、clientLeft、clientWidth、clientHeight

这些属性有一个共性，就是需要通过即时计算得到。因此浏览器为了获取这些值，也会进行回流

除此还包括getComputedStyle方法，原理是一样的。

浏览器本身有什么优化操作?

由于每次重排都会造成额外的计算消耗，因此大多数浏览器都会通过队列化修改并批量执行来优化重排过程。浏览器会将修改操作放入到队列里，直到过了一段时间或者操作达到了一个阈值，才清空队列

当你获取布局信息的操作的时候，会强制队列刷新，包括前面讲到的offsetTop等方法都会返回最新的数据

因此浏览器不得不清空队列，触发回流重绘来返回正确的值

四、如何尽量避免回流的出现?

  • 如果想设定元素的样式，通过改变元素的 class 类名 (尽可能在 DOM 树的最里层)
  • 避免设置多项内联样式
  • 应用元素的动画，使用 position 属性的 fixed 值或 absolute 值(如前文示例所提)
  • 避免使用 table 布局，table 中每个元素的大小以及内容的改动，都会导致整个 table 的重新计算
  • 对于那些复杂的动画，对其设置 position: fixed/absolute，尽可能地使元素脱离文档流，从而减少对其他元素的影响
  • 使用css3硬件加速，可以让transform、opacity、filters这些动画不会引起回流重绘
  • 避免使用 CSS 的 JavaScript 表达式
  • 需要获取offset等属性的时候, 最好用一个变量缓存起来, 不要每次都去获取

五、浏览器多进程架构的好处是什么?

  1. 容错性

Chrome会为每个tab单独分配一个属于它们的渲染进程（render process）。举个例子，假如你有三个tab，你就会有三个独立的渲染进程。

当其中一个tab的崩溃时，你可以随时关闭这个tab并且其他tab不受到影响。可是如果所有的tab都跑在同一个进程的话，它们就会有连带关系，一个挂全部挂。

  1. 安全性和沙盒性

因为操作系统可以提供方法让你限制每个进程拥有的能力，所以浏览器可以让某些进程不具备某些特定的功能。例如，由于tab渲染进程可能会处理来自用户的随机输入，所以Chrome限制了它们对系统文件随机读写的能力。

  1. 每个进程可以拥有更多内存

因为每个进程都会分配一块独立的内存空间, 所以理所当然的, 每个进程都会有更多的内存。

z-index的生效规则

  1. 只有定位元素才会生效

z-index 这个属性并不是在所有的元素上都有效果。它仅仅只在定位元素（定义了 position 属性，且属性的值为非 static 值的元素）上有效果

  1. 层叠顺序

2.1 background/border —— 形成层叠上下文的元素的背景和边框，也是层叠上下文中的最低等级。
2.2 z-index <0 —— 层叠上下文内有着 负z-index值 的子元素。
2.3 block块级盒 —— 文档流中非行内非定位子元素。
2.4 float浮动盒 —— 非定位浮动元素。
2.5 inline/inline-block行内盒 —— 文档流中行内级别非定位子元素。
2.6 z-index: 0 —— 定位元素，这些元素将形成了新的层叠上下文。
2.7 z-index > 0 —— 定位元素。 层叠上下文中的最高等级。

所有的元素层级是按照上面的排序进行的, 也就是说z-index > 0的层级最高, 最靠近屏幕前的我们, 也就是观察者.

  1. 同级比较

有的时候我们发现z-index9999 居然比 z-index 100更低? 为什么??

这时候我们要知道z-index是同级比较, 比如下面的例子

div1 z-index:10
    div2 z-index:200
    div3 z-index:999
div4 z-index:20

展示的层级高度是怎样的顺序?

是div4 > div3 > div2 > div1

因为div1 和 div4是同级的, div4比整体的div1高.

完整的写一下高度, 效果类似于：

div1: 10
div2: 10-200
div3: 10-999
div4: 20
