本文标题：WebGL第三十一课：利用多个格子对象模拟数码管
友情提示
这篇文章是WebGL课程专栏的第31篇，强烈建议从前面开始看起。因为花了大量的工夫来讲解向量的概念和矩阵运算。这些基础知识会影响你的思维。
本课代码直接跳转获取：三十一课代码
引子
上篇文章中，我们可以使用 shader 中的 uniform 变量，来针对不同的绘制对象进行不同的设置，从而得出单独的效果。例如颜色。
其实，拉伸，位移，旋转等，都可以使用 uniform 变量进行设置。而不用重新生成和传递buffer数据。这是好的，因为可以节省性能。
本篇文章，先实现拉伸，位移，旋转的uniform设置，然后使用多个格子对象，模拟一下数字电路中的数码管。

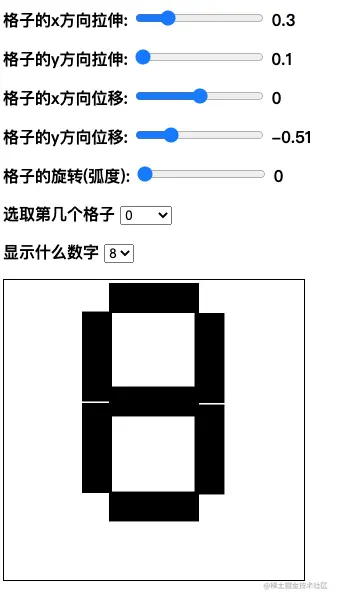

效果如下：
这里一共有7个格子，每一个格子都是可以独立控制的。我们把这七个格子排成数码管的形式。
从最下面的一个格子开始，逆时针往上走，最后一个格子就是最中间的那根。
七个格子的初始化
我们前两篇文章里，格子都有宽和高两个参数，在这里，我们把这两个概念换一下：
scalex 和 scaley
就是x方向的拉伸，和y方向的拉伸。
我们在给格子生成buffer数据的时候，也不依赖宽和高了，我们固定一下：
格子的左下角就是屏幕的左下角。 格子的右下角就是屏幕的右下角。 格子的左上角就是屏幕的左上角。 格子的右上角就是屏幕的右上角。
生成格子数据的代码如下：
this.data = [
// 第一个三角形
-1, -1, // 左下角点
1, -1, // 右下角点
1, 1, // 右上角点
// 第二个三角形
1, 1, // 右上角点
-1, 1, // 左上角点
-1, -1, // 左下角点
];
this.dataArr = new Float32Array(this.data);
为了让格子变成扁的或者长条的，我们可以利用 scalex 和 scaley。
先给出更新后的 constructor:
class GridObject {
// 宽 高 x坐标 y坐标
// 中心点是基准点
constructor(scalex, scaley, posx, posy) {
this.scalex = scalex;
this.scaley = scaley;
this.posx = posx;
this.posy = posy;
this.modelUpdated = false; // 模型是否更新，也就是说，是否需要重新绘制
this.glbuffer = null;
this.a_PointVertex = null;
this.color = { R: 0, G: 0, B: 0 };
this.rotate = 0;
}
...
}
好了，我们初始化的时候，直接 new 7个 GridObject 出来：
function generateDigitGrid(gl) {
//////////////////////////
let idx = 0;
for (; idx <= 6; idx++) {
let digit0 = new GridObject(0.3, 0.1, 0, 0, 0); // x方向压缩到0.3， y方向压缩到0.1
gridList.push(digit0);
}
gridList.forEach(element => {
element.genData(gl);
});
}
这样初始化的7个格子，都在一起，都是横的扁的。
可以利用rotate，让其中一些格子旋转90°，从而变成竖的。
利用html页面控件来修改格子的旋转和位置
我们上面利用一个全局变量 gridList 来存储7个格子的对象。
由于我们的目的是针对每一个格子都可以进行修改，所以我们需要加一个下拉列表空间，来选择目标：
<p>
<b>选取第几个格子</b>
<select id="chosen" oninput="chosen_selected()">
<option value="none">none</option>
<option value="0">0</option>
<option value="1">1</option>
<option value="2">2</option>
<option value="3">3</option>
<option value="4">4</option>
<option value="5">5</option>
<option value="6">6</option>
</select>
</p>
如上代码所示，0-6， 七个格子，很合理。
然后把我们需要修改的参数，全部用控件弄出来：
<p>
<b>格子的x方向拉伸:</b>
<input id="gridscalex" type="range" min="0.1" max="1" value="1" step="0.01" oninput="gl_draw()" />
<b id="gridscalexvalue">0</b>
</p>
<p>
<b>格子的y方向拉伸:</b>
<input id="gridscaley" type="range" min="0.1" max="1" value="1" step="0.01" oninput="gl_draw()" />
<b id="gridscaleyvalue">0</b>
</p>
<p>
<b>格子的x方向位移:</b>
<input id="gridposx" type="range" min="-1" max="1" value="0" step="0.01" oninput="gl_draw()" />
<b id="gridposxvalue">0</b>
</p>
<p>
<b>格子的y方向位移:</b>
<input id="gridposy" type="range" min="-1" max="1" value="0" step="0.01" oninput="gl_draw()" />
<b id="gridposyvalue">0</b>
</p>
<p>
<b>格子的旋转(弧度):</b>
<input id="gridrotate" type="range" min="0" max="360" value="0" step="10" oninput="gl_draw()" />
<b id="gridrotatevalue">0</b>
</p>
我们的逻辑是，如果选取了某一个目标之后，以上的参数控件应该首先显示的是，选中GridObject的当前状态。
所以选中的回调函数 chosen_selected：
function chosen_selected() {
console.log(chosenDom.value);
if (chosenDom.value === "none") {
return;
}
//////////////////////////////////
gridscalexDom.value = gridList[chosenDom.value].scalex;
gridscaleyDom.value = gridList[chosenDom.value].scaley;
gridposxDom.value = gridList[chosenDom.value].posx;
gridposyDom.value = gridList[chosenDom.value].posy;
gridrotateDom.value = gridList[chosenDom.value].rotate;
gridscalexvalueDom.innerText = gridscalexDom.value;
gridscaleyvalueDom.innerText = gridscaleyDom.value;
gridposxvalueDom.innerText = gridposxDom.value;
gridposyvalueDom.innerText = gridposyDom.value;
gridrotatevalueDom.innerText = gridrotateDom.value;
}
如上所示，我们在选中一个目标格子之后，马上就可以通过各个参数控件，来查看当前的状态。 这里UI控件的代码真是很长很难写，没有双向绑定啥的，生写，也真是比较麻烦。
然后就是修改具体的参数了，我们观察一下其中旋转控件的回调函数：
<p>
<b>格子的旋转(角度):</b>
<input id="gridrotate" type="range" min="0" max="360" value="0" step="10" oninput="gl_draw()" />
<b id="gridrotatevalue">0</b>
</p>
我们看一下，gl_draw 函数的实现：
function gl_draw() {
gridscalexvalueDom.innerText = gridscalexDom.value;
gridscaleyvalueDom.innerText = gridscaleyDom.value;
gridposxvalueDom.innerText = gridposxDom.value;
gridposyvalueDom.innerText = gridposyDom.value;
gridrotatevalueDom.innerText = gridrotateDom.value;
gl.enable(gl.CULL_FACE);
gl.enable(gl.DEPTH_TEST);
gl.clearColor(0, 0, 0, 0);
gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
if (chosenDom.value !== "none") {
gridList[chosenDom.value].scalex = gridscalexDom.value;
gridList[chosenDom.value].scaley = gridscaleyDom.value;
gridList[chosenDom.value].posx = gridposxDom.value;
gridList[chosenDom.value].posy = gridposyDom.value;
gridList[chosenDom.value].rotate = gridrotateDom.value;
}
gridList.forEach(element => {
element.render(gl, program);
});
}
我们可以看到，最前面就是就是控件本身的显示问题。
然后就是webgl的一系列的清空代码，就是把当前显示的全部清空，好重新绘制。
然后就是判断目标是否是none,如果不是none，就将全局变量gridList中的被选择项的参数，更新为当前控件中的值。
最后，就是一个普通的遍历，绘制。
这里一定要提一下，格子的绘制，也就是 render 函数:
render(gl, program) {
gl.bindBuffer(gl.ARRAY_BUFFER, this.glbuffer);
if (this.modelUpdated) {
this.modelUpdated = false;
if (this.a_PointVertex == null) {
this.a_PointVertex = gl.getAttribLocation(program, 'a_PointVertex');
}
}
//////////////////////////
gl.vertexAttribPointer(this.a_PointVertex, 2, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(this.a_PointVertex);
gl.uniform3f(u_color, 1 - this.color.R, 1 - this.color.R, 1 - this.color.R);
//
let rad = ((2 * Math.PI) / 360) * this.rotate;
gl.uniformMatrix3fv(u_all_loc, false, genMat3ForGL(this.scalex,
this.scaley, rad, this.posx, this.posy
));
gl.drawArrays(gl.TRIANGLES, 0, this.pointCount);
}
我们可以看见其中颜色部分，我们只用了 R 分量，因为数码管不用太花里胡哨的。。(你可以搞的花里胡哨一点，我是不反对的。)
然后看一下角度如何转换成弧度，然后最重要的 如何将 拉伸，旋转，位移，柔和到一个矩阵里，然后将矩阵的值，传递给 uniform 变量 u_all_loc 。这里如果感兴趣的，可以翻看前面的文章，花了很多时间来讲这个矩阵的问题。
上述已经完成了一个目标，就是摆放不同的格子，使之长的像一个数码管......
接下来就是数码管的显示
数码管的显示，其实就不同的格子，亮灭。
比如说，0，这个数字，在数码管上显示的话，就是只有中间的一根不亮，其他的都是亮的。
再比如说，1，这个数字，就是最后边两个格子亮的，其他的都不亮。
依次类推，可以得到，9 个数字的分别对应的格子的亮灭情况，我们使用如下代码写出：
// 根据要显示的数字，决定数码管的每一位的亮度
function digitEncode(digit) {
if (digit == 0) {
gridList[0].color.R = 1;
gridList[1].color.R = 1;
gridList[2].color.R = 1;
gridList[3].color.R = 1;
gridList[4].color.R = 1;
gridList[5].color.R = 1;
gridList[6].color.R = 0;
return;
}
if (digit == 1) {
gridList[0].color.R = 0;
gridList[1].color.R = 1;
gridList[2].color.R = 1;
gridList[3].color.R = 0;
gridList[4].color.R = 0;
gridList[5].color.R = 0;
gridList[6].color.R = 0;
return;
}
// 后面的省略，读者可以自行用笔画一画，得出剩下的结果。
...
}
我们只需要在gl_draw函数的最后绘制之前，调用上面的 digitEncode函数，传入相应的数字，就可以让7个格子正确运转，显示相应的数字了:
function gl_draw() {
......
digitEncode(digitDom.value); // 下拉控件的值
gridList.forEach(element => {
element.render(gl, program);
});
}
上面省略了，下拉控件的代码，读者可自行补充。

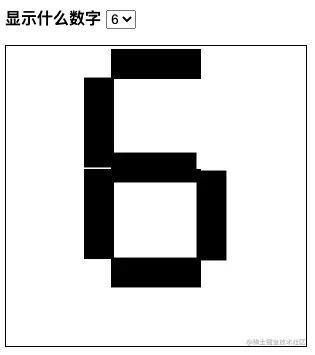

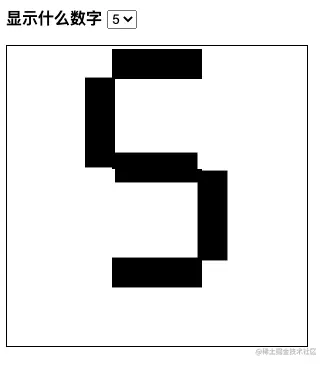

到此，已经可以了，选取一个数字，就可以让数码管进行显示了！！！ 看下面的图：
|
|
|
不得不说，有点意思！
整点花活，搞个定时器
我都懒得在代码里写了，直接在浏览器console里搞定：
得益于我的良好代码设计，全局变量用起来就是爽，所以我在console里两句话搞定：
let counter = 0;
setInterval(function(){ counter ++;digitDom.value = counter%10;gl_draw(); }, 1000);

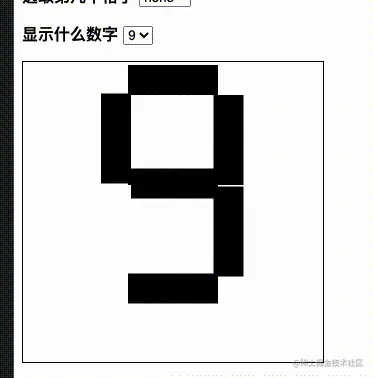

上述代码直接放在浏览器console里，直接回车：
扩展一下这个代码，完全可以做一个挂在页面上的小时钟。
正文结束，下面是答疑
小瓜瓜说：我记得数字电路好像学过这个，现在忘了。
- 忘了就应该复习一下，是不是啊，搞搞吧。
