I2C Bus（Inter-Integrated Circuit 集成电路总线）。
I2C在硬件上连接如图所示，主芯片引出2条线，SCL（Serial Communication Loop 串行通讯环路）和SDA（Synchronous Data Adapter 同步数据衔接器），它们一般都接有上拉电阻，用于确定默认电平。
IIC采用主从结构，所有数据传输都是由master发起的，salve进行接收，整个流程如下：
- 主设备发出开始信号。

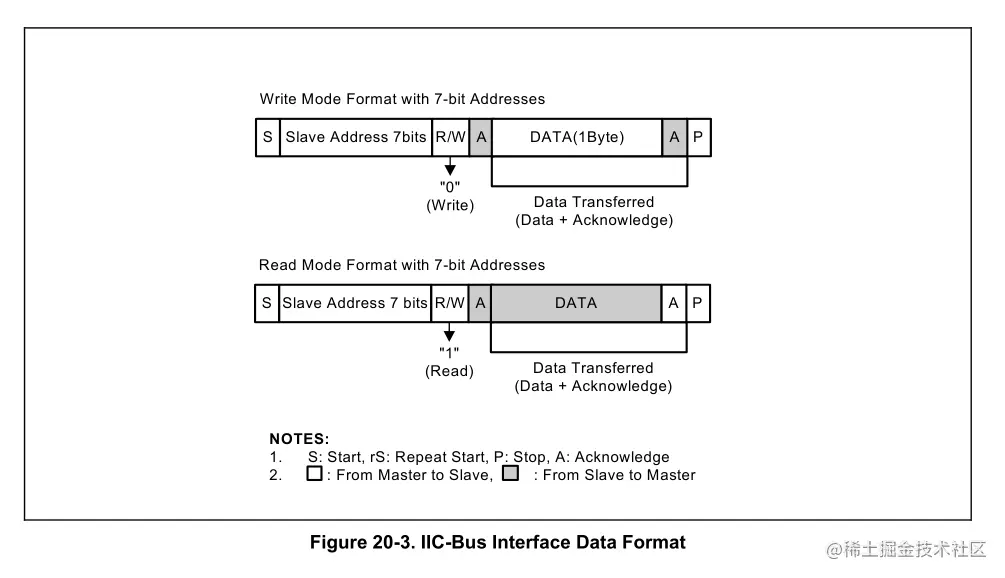

- 主设备发出地址信号(7 bit，先传输最高位)和读写信号(1 bit，0-write，1-read)。
- 从设备响应ACK信号(1 bit)，向主设备报告自身存在。
- 如果是写操作，主设备在每个时钟高电平时，将数据发送到SDA数据线上，最后从设备响应ACK信号。
- 如果是读操作，从设备在每个时钟高电平时，将数据发送到SDA数据线上，最后主设备响应ACK信号。
- 当传输结束时，主设备发送P信号结束I2C流程。

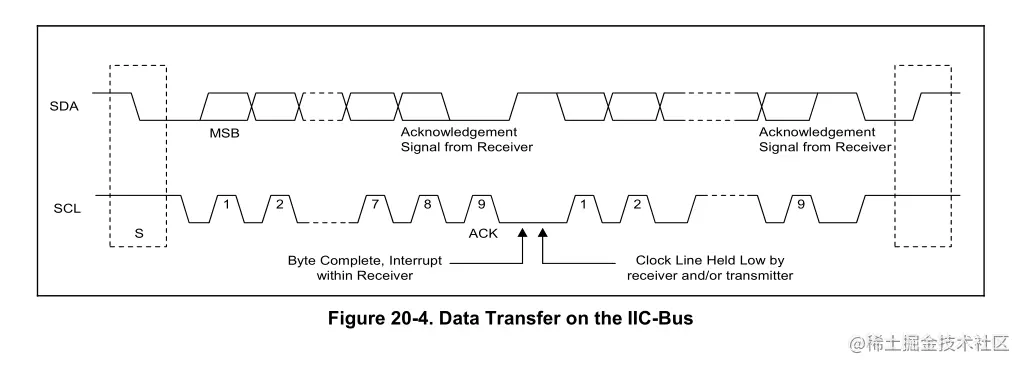

S开始信号：SCL高电平，SDA由高到底。
P结束信号：SCL高电平，SDA由底到高。
设备地址：7位，都写死在芯片内部，先传输最高位。
ACK信号：1位，SDA底电平。
在SCL高电平的时候，读取SDA上的数据。
由于SCL、SDA都接有上拉电阻，使用默认为高电平，
如何在SDA上实现双向传输？
- 1、主设备发送时，从设备不发送：可以通过时钟来控制
- 2、主设备发送时，从设备的发送引脚不应该影响数据

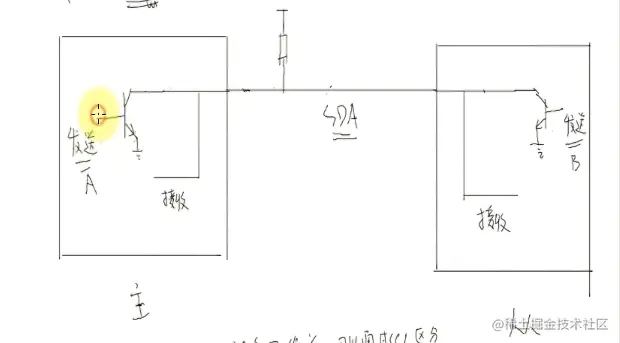

利用开极电路，
- 1、不想影响SDA，不驱动三极管
- 2、想输出高电平，不驱动
- 3、想输出低电平，驱动三极管。
当SCL为底电平时，意味着有设备正在忙，都不应该驱动SDA引脚，等它变为高电平时才驱动。
发生I2C中断时，SCL被拉低，阻止继续使用I2C，清只读后，才允许继续执行
S3C2440A 的 IIC 总线接口有 4 种工作模式： – 主机发送模式 – 主机接收模式 – 从机发送模式 – 从机接收模式
