前言
公司要做一个在线制图的东西，这个需求砸到我身上时真的想哭，还好老天帮我，发现了 konva，官方文档也非常良心，不仅描述清晰，也有在线的示例，直接上手开发还是非常方便的。
所以我们拆解需求，一点一点来吧！
基础应用
在线制图最基础的应用是拖拽元素，比如，在画布上拖拽一张图片或某种形状，对该图片进行缩放或旋转操作。
画布就是<Stage>，每个图层为<Layer>。
拖拽元素
konva 中内置了很多形状的元素，比如圆形、矩形等，以下示例为“星型”，这里先用<Star>试一下：
import { Circle, Rect, Stage, Layer, Text, Star } from 'react-konva'
import Konva from 'konva'
const Shape = () => {
const [star, setStar] = useState({
x: 300,
y: 300,
rotation: 20,
isDragging: false,
})
const handleDragStart = () => {
setStar({
...star,
isDragging: true,
})
}
const handleDragEnd = (e: any) => {
setStar({
...star,
x: e.target.x(),
y: e.target.y(),
isDragging: false,
})
}
return (
<Stage width={1000} height={600}>
<Layer>
<Star
key="starid"
id="starid"
x={star.x}
y={star.y}
numPoints={5}
innerRadius={20}
outerRadius={40}
fill="#89b717"
opacity={0.8}
draggable
rotation={star.rotation}
shadowColor="black"
shadowBlur={10}
shadowOpacity={0.6}
shadowOffsetX={star.isDragging ? 10 : 5}
shadowOffsetY={star.isDragging ? 10 : 5}
scaleX={star.isDragging ? 1.2 : 1}
scaleY={star.isDragging ? 1.2 : 1}
onDragStart={handleDragStart}
onDragEnd={handleDragEnd}
/>
</Layer>
</Stage>
)
}
其中，可以给 Star 配置一些基础的属性，如：x、y 指该元素在画布上的坐标位置，rotaition 指元素的旋转角度；fill 指元素的填充颜色，scaleX、scaleY 指元素在 x、y 轴上的放大比例等等。
在拖拽的时候，我们要给该元素添加一些拖拽事件，如上：添加 handleDragStart 更改isDragging属性，使其在拖动时产生形变；添加 onDragEnd 事件，更改isDragging和 x、y 属性，来改变拖动位置，关闭拖动形变特效等。
观察上面的代码发现某些属性和"react-dnd"类似，但在使用 drag 事件的时候，发现比 react-dnd 方便很多，可能因为底层是 canvas 的原因吧！
导入图片
有两种方式可以导入图片，一个是用 react-hooks，一个是调用 react 生命周期函数，这里为了图省事，用 hooks：
先安装 konva 的官方库use-image，之后我们来封装一下图片组件：
import { Image } from 'react-konva'
import useImage from 'use-image'
const KonvaImage = ({ url = '' }) => {
const [image] = useImage(url)
return <Image image={image} />
}
export default KonvaImage

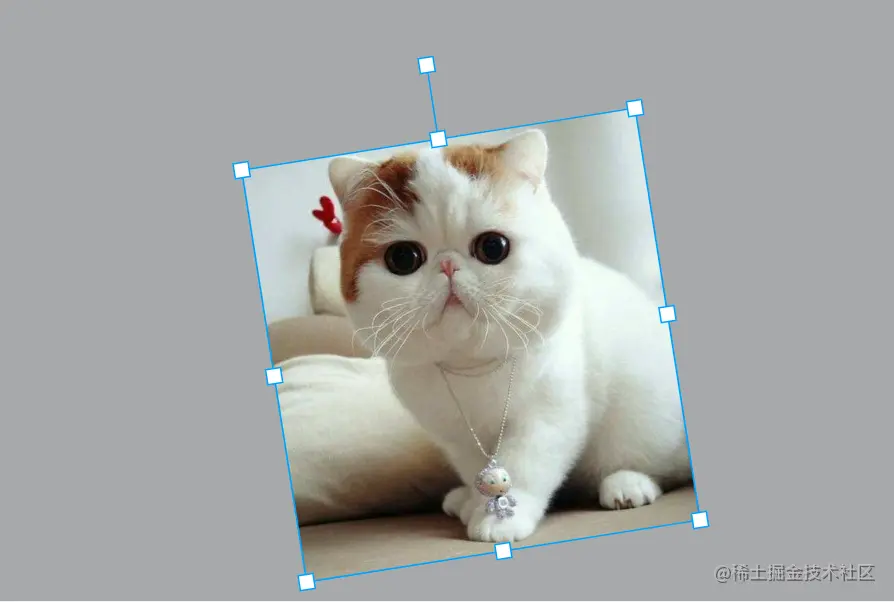

变形
使元素变形，需要引用 konva 的Transformer组件，该组件可以使元素的缩放、旋转。如下代码，在选中某元素后，会展示 Transformer 组件，在该组件上存在boundBoxFunc属性，当用户触发元素的变形行为时，该函数会被调用，返回一个包含形变后元素的信息（下面代码中为 newBox）。
import React, { useState, useEffect, useRef } from 'react'
import { Image, Transformer } from 'react-konva'
import Konva from 'konva'
import useImage from 'use-image'
const KonvaImage = ({ url = '', isSelected = false }) => {
const [image] = useImage(url)
const imgRef = useRef()
const trRef = useRef()
useEffect(() => {
if (isSelected) {
trRef.current.nodes([imgRef.current])
trRef.current.getLayer().batchDraw()
}
}, [isSelected])
return (
<>
<Image image={image} draggable ref={imgRef} />
{isSelected && (
<Transformer
ref={trRef}
boundBoxFunc={(oldBox, newBox) => {
// limit resize
if (newBox.width < 5 || newBox.height < 5) {
return oldBox
}
const { width, height } = newBox
// console.log('width', width);
// console.log('height', height);
return newBox
}}
/>
)}
</>
)
}
export default KonvaImage
合成图片
在 Stage 上添加 ref，会把画布输出 base64，之后转为图片在浏览器中触发下载行为。
function downloadURI(uri: string, name: string) {
var link = document.createElement('a');
link.download = name;
link.href = uri;
document.body.appendChild(link);
link.click();
document.body.removeChild(link);
}
const exportToImage = () => {
const uri = stageRef.current.toDataURL();
downloadURI(uri, 'stage.png');
};
....
<button onClick={exportToImage}>export</button>
<Stage width={1200} height={1000} ref={stageRef}>
这里，注意图片的跨域问题，如果图片地址跨域了，图片的 konva 组件不会显示，所以要给图片服务器设置下 cors 头，或是中间做一层转发。并且要在代码层添加 crossorigin 属性开启 cors。否则就会在 canvas 的 toBlob()、toDataURL()和 getImageData()上报错。
图片跨域设置
konva 封装好的use-image提供好了跨域属性，如下
import useImage from 'use-image'
const [image, status] = useImage(url, 'anonymous')
<Image image={image} />
如果仍显示跨域问题不能生成图片，需要在服务器端添加跨域头或者做一层转发了。
