canvas画布栅格、样式拉伸、1px等问题

niuyifei
2,284 阅读5分钟

这些是初步了解canvas时，都会遇到的问题。

案例：在canvas上画一个长方形

html

<canvas id="myCanvas"> 您的浏览器不支持canvas</canvas>

css:

#myCanvas{
            width: 400px;  height: 400px;
            border: 1px solid red;
        }

js：

let c = document.getElementById("myCanvas")
console.log(c.width ,c.height)

let ctx = c.getContext('2d');
ctx.fillStyle = 'green';
ctx.fillRect(10, 10, 150, 100);

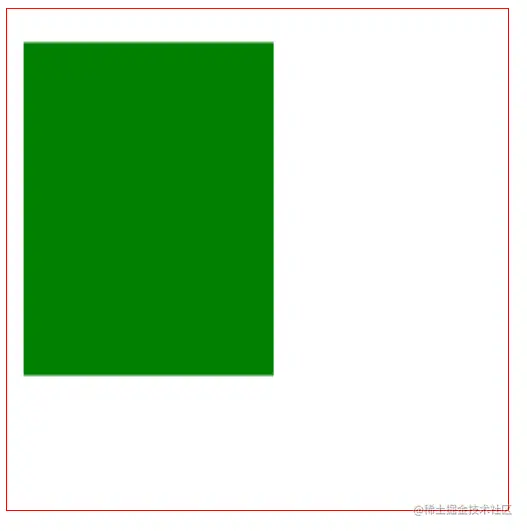

看似很简单的代码，打开页面之后就出问题了：

1，我不是画的宽度150 高100的矩形么，怎么高度比宽度还长？

2，坐标不是x：10 y：10 么，怎么看起来y比x的间距大呢？而且上下边看起来比较模糊


变形问题原因：样式缩放导致

解释原因前先看官方解释：

栅格

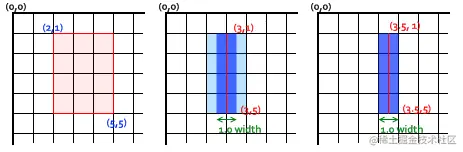

画布栅格（canvas grid）以及坐标空间。

如图所示，canvas元素默认被网格所覆盖。通常来说网格中的一个单元相当于canvas元素中的一像素。

栅格的起点为左上角（坐标为（0,0））。所有元素的位置都相对于原点定位。所以图中蓝色方形左上角的坐标为距离左边（X轴）x像素，距离上边（Y轴）y像素（坐标为（x,y））。


注： 虽然官网说一个格子相当于1px，但我觉得不排除某些设备上，一个格子里有多个像素点。类似移动端设备1px问题一样。

canvas除了默认属性外，只有两个attr，分别是width和height，表示画布内部的像素。

比如：

<canvas id="myCanvas" width="400px" height="500px"> 您的浏览器不支持canvas</canvas>

表示这个canvas里横向有400像素，纵向有500像素，也就是栅格里所谓的格子。

canvas默认300 * 150像素

css样式里设置的宽高，只是表示canvas如何显示，跟普通的dom一样，不能决定画布里的像素点。所以当样式是400 * 400，而canvas默认是300 * 150 时，就会导致拉伸或者说缩放scale，（可能用缩放scale更准确）

<style>
#myCanvas{
            width: 400px;  height: 400px;
            border: 1px solid red;
        }
</style>
<canvas id="myCanvas"> 您的浏览器不支持canvas</canvas>

此时就相当于，把300 * 150 展示出来的东西，按样式的比例缩放了，宽度放大约1.33倍（400/300），高度放大约2.67倍(400/150)。也可以理解为像素数量不变，面积大了之后像素密度变小了。

所以我们设置矩形的宽150高100 本身没问题，只不过我们看到的是用样式缩放后的结果。如果我们把canvas加上 width 和 height 就可以了：

<canvas id="myCanvas"  width="400px" height="400px"> 您的浏览器不支持canvas</canvas>

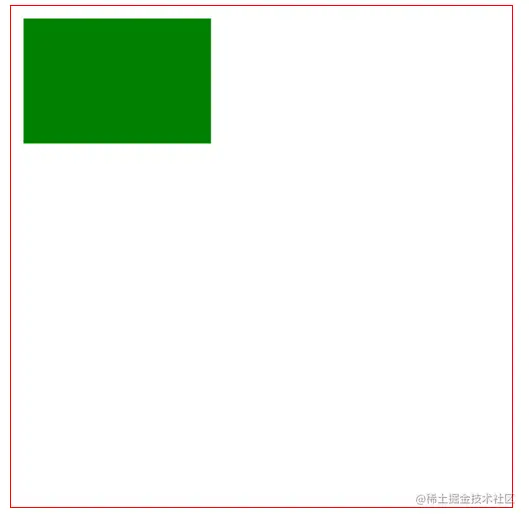

效果：


1px问题：

移动端各种不同分辨率的屏幕，对1px显示不一样。canvas 和这个问题类似。

官方举例：


        如果你想要绘制一条从 (3,1) 到 (3,5)，宽度是 1.0 的线条，你会得到像第二幅图一样的结果。实际填充区域（深蓝色部分）仅仅延伸至路径两旁各一半像素。而这半个像素又会以近似的方式进行渲染，这意味着那些像素只是部分着色，结果就是以实际笔触颜色一半色调的颜色来填充整个区域（浅蓝和深蓝的部分）。这就是为何宽度为 1.0 的线并不准确的原因。

        要解决这个问题，你必须对路径施以更加精确的控制。已知粗 1.0 的线条会在路径两边各延伸半像素，那么像第三幅图那样绘制从 (3.5,1) 到 (3.5,5) 的线条，其边缘正好落在像素边界，填充出来就是准确的宽为 1.0 的线条。

分析:

  1. 如果一个像素格子只渲染一部分，那么格子里其余的部分会做近似渲染，所以我们看到的线条会感觉到模糊。
  2. 可以通过小数来确定具体的坐标，保证1px的格子宽度。

不同方式绘制1px：

测试环境： chrome 95+

let ctx = c.getContext('2d');
// 绘制宽度1px的矩形
ctx.fillStyle = 'green';
ctx.fillRect(30, 10, 1, 40);

// 绘制宽度1px的线条
ctx.lineWidth = 1;
ctx.beginPath();
ctx.moveTo(40, 10);
ctx.lineTo(40, 50);
ctx.stroke();

ctx.lineWidth = 1;
ctx.beginPath();
ctx.moveTo(50.5, 10);
ctx.lineTo(50.5, 50);
ctx.stroke();

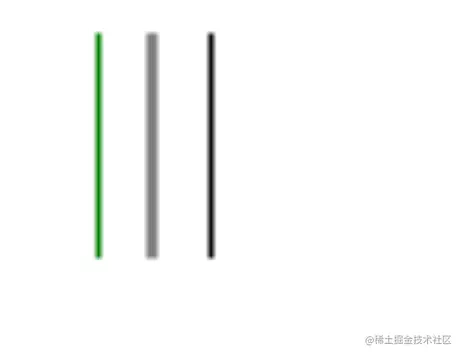

分别用fillRect画1px的矩形 和 设置lineWidth为1px 画线段。结果：


明显看到 第二条线段虽然 lineWidth为1px，但是比宽度为1px的矩形要宽，而且是灰颜色。这个就是上面说到的1px问题，本来渲染时 1px只占用1个格子，结果占用了2个，所以看起来要宽。而且可能是因为近似渲染问题，黑色的线段变成了灰色。

第三条线段把坐标移动到了格子中间，保证在一个格子里去渲染，而且颜色是默认的黑色。

接下来看看其他的情况

画1px线段时，坐标是小数的情况：

测试环境： chrome 95+

ctx.lineWidth = 1;
for (let i = 0; i < 10; i++) {
    ctx.beginPath();
    ctx.moveTo(50+i*10+i/10, 10);
    ctx.lineTo(50+i*10+i/10, 50);
    ctx.stroke();
}

画10条线，坐标位置从0 - 1 递增，结果：

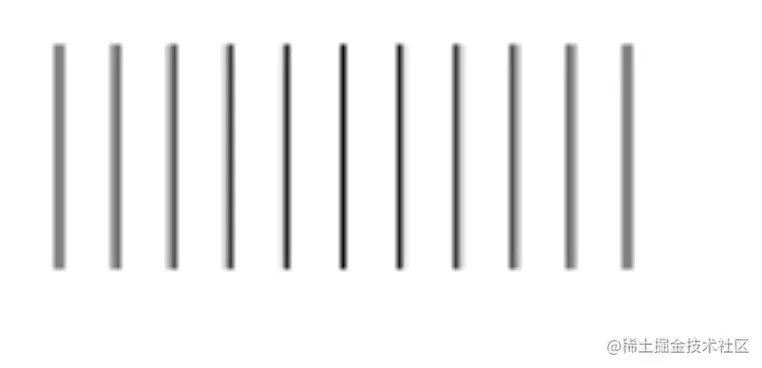

4.png 可以看到，当坐标的小数是 0.5 时，宽度才是1px并且是黑色，

其他的根据坐标位置，由近及远颜色渐变，并且是2px

坐标是正整数，lineWidth宽度从1-10递增：

测试环境： chrome 95+

for (var i = 0; i < 10; i++) {
    ctx.lineWidth = 1 + i;
    ctx.beginPath();
    ctx.moveTo(20 + i * 14, 10);
    ctx.lineTo(20 + i * 14, 50);
    ctx.stroke();
}

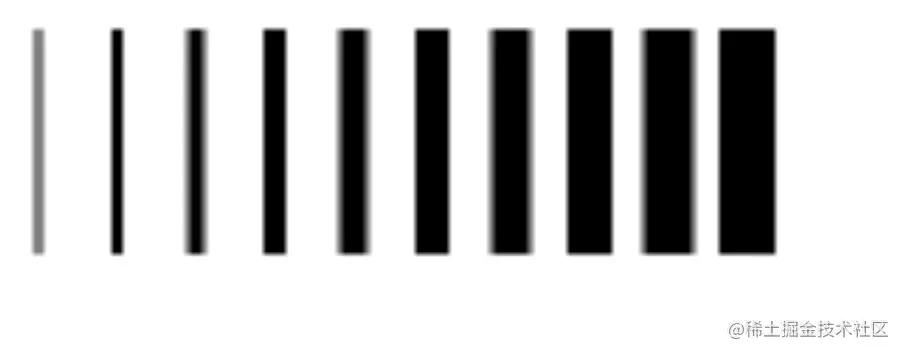

5.png 可以看到宽度是奇数的线条都不清晰，这是因为奇数多占用一个像素格子，但是只渲染了格子的一部分。

偶数的线条刚刚好能把格子渲染完成。

简单的解决办法：

for (var i = 0; i < 10; i++) {
    ctx.lineWidth = 1 + i;
    ctx.beginPath();
    let x = 20 + i * 14
    if(ctx.lineWidth % 2 != 0){
        ctx.moveTo(x + 0.5, 10);
        ctx.lineTo(x + 0.5, 50);
    }else{
        ctx.moveTo(x, 10);
        ctx.lineTo(x, 50);
    }

    ctx.stroke();
}

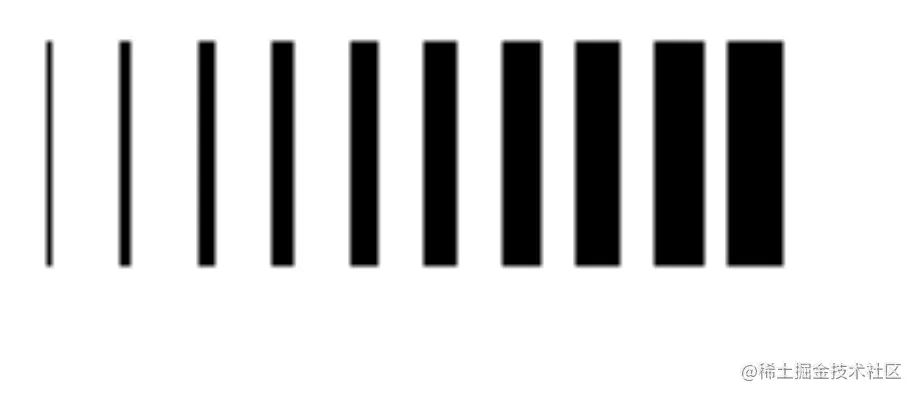

结果明显是我们想要的样子：


canvas笔记一，完毕。
