MahO文件

技术炼丹人
352 阅读6分钟

可执行文件

可执行格式魔数用途
PE32/PE32+MZ可移植的可执行格式，Windows和Intel的Extensible FirmWare Interface(EFI)二进制文件的原始格式。尽管OS X 不支持这个格式，但是引导加载器支持这个格式，并且可以加载boot.efi文件
ELF\x7FELF:Lnux和大部分UNIX的原生格式.OSX 不支持ELF
脚本#！UNIX脚本和一些解释器脚本使用的格式:主要用于shell脚本,但是 也常用于其他解释器,例如Ped AWK. PHP等。内核寻找#!后而跟着的字符串,然后执行这个字符串表示的命令。文件剩下的部分通过标准输入stdin)传递给这个命令
通用二进制格式0xcafebabe(小尾顺序) 0xbebafeca(大尾顺序)包含多种架构支持的二进制格式，只在OS X上支持
Mach-O0xfeedface(32位)0xfeedfac(6is 4位)OS X的原生二进制格式

MachO概述

Mach-O其实是Mach Object文件格式的缩写，是mac以及iOS上可执行文件的格式， 类似于windows上的PE格式 (Portable Executable ), linux上的elf格式 (Executable and Linking Format)；

常见的文件格式： 1.目标文件.o 2.库文件 .a .dylib .framework 3. 可执行文件 dyld: 动态链接器 .dsym 符号表release 版本生成项目名.app.dSYM文件夹，路径../Contents/Resources/DWARF中生成 Mach-O dSYM companion file 格式的文件，是该项目的符号表；

加载与执行

首先了解下什么是进程,进程是一个程序的执行实体.
那 App 的启动就可以分为两步:

  • 内核创建一个进程,分配空间,加载 dyld

  • dyld 加载根据mach-o的格式将可执行文件加载到内存.
    之后系统通过解析文件、建立依赖、初始化运行环境、执行进程这几步来真正的运行App.

  • MachO 是一种文件格式

    • 包含：可执行文件、动态库、静态库、目标文件、dyld等；

    • 可执行文件：

      • 查看某个文件：file

      • 通用二进制文件 fat/universy biniary

      • lipo 命令

        • lipo -thin 拆分架构
        • lipo -create 合并架构

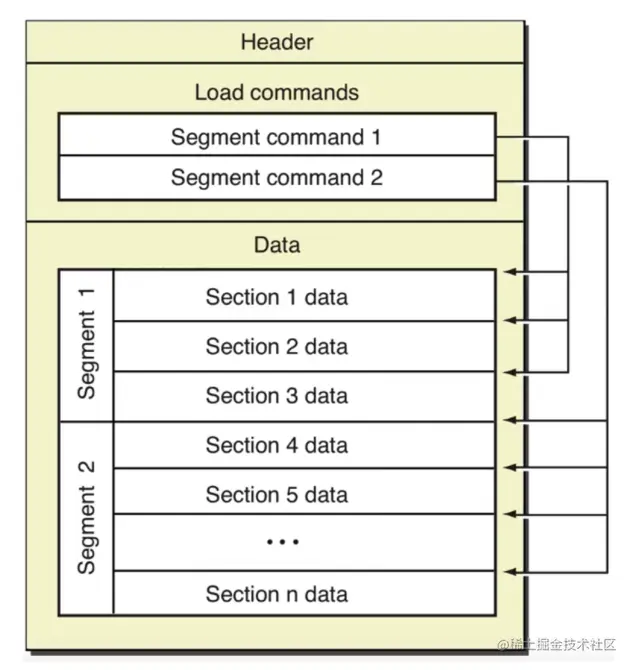

MachO结构


  1. Header
  2. LoadCommands
  3. Data(Segment段)
  4. Loder Info链接信息
1.Header

用于快速确认文件 cpu类型，文件类型,与LoadCommands之间紧密相连；

2.LoadCommands

用于描述每一段起始位置，指示加载器如何加载二进制文件, 与Data之间有一段空区域，可以写汇编代码；

3.Data(Segment段)
  • Section Text 代码段（由代码编译成的指令集）
  • Section Data 数据段（含堆、栈、全局和静态变量）
4.Loder Info链接信息

完整的MacO文件末端是一系列链接信息。其中包含了动态链接器用来链接可执行文件或者依赖所需的符号表、字符串表等

我们从main.c 开始分析MachO 文件

/*************************************************************************
	> File Name: main.c
	> Author:曹亮
	> Mail:caoliang2025@163.com
	> Created Time: 三 11/ 3 21:09:45 2021
 ************************************************************************/

#include<stdio.h>
static char global_name[] = "name_global";
int main( int argc, char *argv[] )
{
    char temp_str[] = "Hello World";
    int tempI = 10;
    printf("Hello World!\n");
    return 0;
}

clang编译main.c 生成a.out

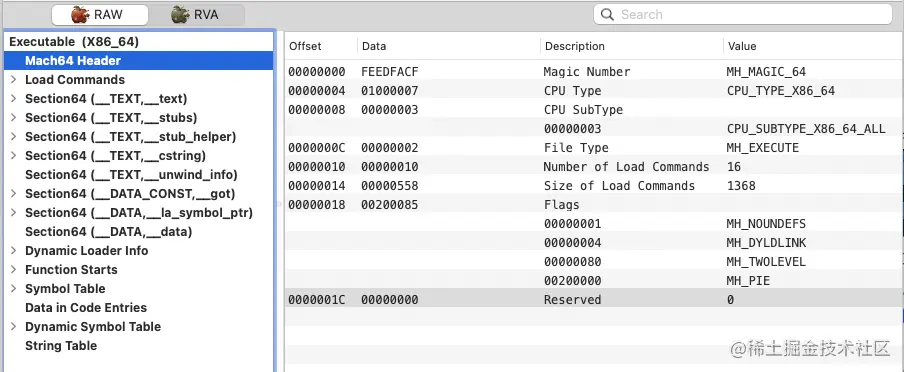

file 命令查看一下文件类型 a.out ，MachO 64位 image.png 我们通过MachOView查看一下文件 image.png

  • 文件头 mach64 Header
  • 加载命令 Load Commands
  • 文本段 __TEXT
  • 数据段 __DATA
  • 动态库加载信息 Dynamic Loader Info
  • 入口函数 Function Starts
  • 符号表 Symbol Table
  • 动态库符号表 Dynamic Symbol Table
  • 字符串表 String Table

Mach Header - 可执行文件文件头

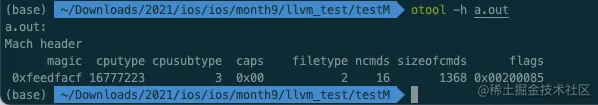

使用otool -h 工具查看一下头文件 image.png mach-o文件里面含有文件信息

/*
 * The 32-bit mach header appears at the very beginning of the object file for
 * 32-bit architectures.
 */
struct mach_header {
    uint32_t    magic;      /* mach magic number identifier */
    cpu_type_t  cputype;    /* cpu specifier */
    cpu_subtype_t   cpusubtype; /* machine specifier */
    uint32_t    filetype;   /* type of file */
    uint32_t    ncmds;      /* number of load commands */
    uint32_t    sizeofcmds; /* the size of all the load commands */
    uint32_t    flags;      /* flags */
};

/* Constant for the magic field of the mach_header (32-bit architectures) */
#define MH_MAGIC    0xfeedface  /* the mach magic number */
#define MH_CIGAM    0xcefaedfe  /* NXSwapInt(MH_MAGIC) */

/*
 * The 64-bit mach header appears at the very beginning of object files for
 * 64-bit architectures.
 */
struct mach_header_64 {
    uint32_t    magic;      /* mach magic number identifier */
    cpu_type_t  cputype;    /* cpu specifier */
    cpu_subtype_t   cpusubtype; /* machine specifier */
    uint32_t    filetype;   /* type of file */
    uint32_t    ncmds;      /* number of load commands */
    uint32_t    sizeofcmds; /* the size of all the load commands */
    uint32_t    flags;      /* flags */
    uint32_t    reserved;   /* reserved */
};

/* Constant for the magic field of the mach_header_64 (64-bit architectures) */
#define MH_MAGIC_64 0xfeedfacf /* the 64-bit mach magic number */
#define MH_CIGAM_64 0xcffaedfe /* NXSwapInt(MH_MAGIC_64) */

从图中可知，通过Header可以获得CPU架构信息、文件类型等信息

Magic Number：魔数用来确定是32位还是64位 （MH_MAGIC_64，说明当前是64位）

CPU Type：CPU类型 （本例中是arm64）

CPU Subtype：CPU子类型（）

File Type：用来确定文件类型（MH_EXECUTE, 可执行文件）

Number of Load Command：加载命令的数量，本例子中位23个加载命令(详解2中可对应下)

Size of Load Command：表示23个加载命令的总字节数为2888字节

Flags：表示二进制文件支持的功能，主要与系统的加载、链接有关

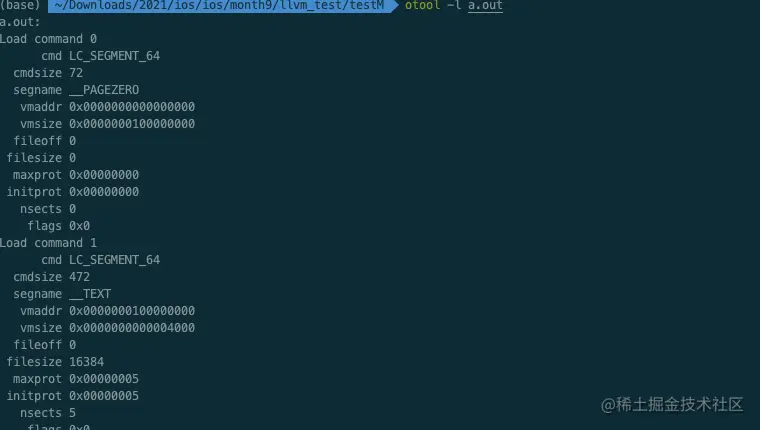

Mach-O文件包含非常详细的加载指令，这些指令非常清晰地指示加载器如何设置并且加载二进制数据。 使用otool -l 查看加载命令 image.png 告诉loader如何设置并加载二进制数据

命令详解

1-5、LC_SEGMENT_64(xxx) 将该段映射到进程地址空间中

6、 LC_DYLD_INFO_ONLY 加载动态链接库

7、LC_SYMTAB 载入符号表地址

8、LC_DYSYMTAB 载入动态符号表地址

9、LC_LOAD_DYLINKER 加载动态加载库

10、LC_UUID 确定文件的唯一标识（crash文件中也会有，用来检查crash文件与dysm文件是否匹配）

11、

12、LC_SOURCE_VERSION 构建该二进制文件使用的源代码版本

13、LC_MAIN 设置程序主线程的入口地址和栈大小

14、LC_ENCRYPTION_INFO_64 获取加密信息

15-19、LC_LOAD_DYLIB(xxx) 加载额外的动态库

20、LC_RPATH Dyld维护一个称为运行路径列表的路径的当前堆栈。当遇到@rpath时，它会被替换为运行路径列表中的每个路径，直到找到可加载的dylib

21、LC_FUNCTION_STARTS 定义一个函数起始地址表,使调试器和其他程序易于看到一个地址是否在函数内

22、LC_DATA_IN_CODE 定义在代码段内的非指令的表

23、LC_CODE_SIGNATURE 获取应用签名信息

说明：一、二两部分让kernel知道如何读取MachO文件，并制定MachO文件的动态链接器用来完成后续的动态库加载，然后设置好程序的入口信息；后面的部分就相当于run起来之后，为每一个映射到虚拟内存中的指令操作提供真实的物理地址支持

Symbol Pointer

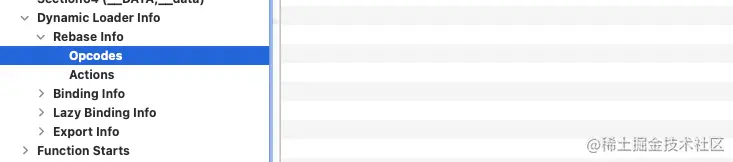

Dynamic Loader Info 链接信息

代表非懒加载符号表与懒加载符号表，这两个指针表，保存着与字符串标对应的函数指针

image.png 一共分四个区：

1、Rebase Info：  pointer rebase的信息

2、Binding Info：non-lazy symbol pointer绑定需要的信息

3、Lazy Binding Info：lazy symbol pointer绑定需要的信息

4、Export Info：暴露给外部的符号的信息

该部分在hook代码中非常有用，根据mach-o的符号动态链接原理，让non-lazy/lazy symbol 指针重新指向对应的symbol stub代码位置，起到在runtime的hook
