SVG 文本（一）text、tspan 的基本使用

一、简介

• SVG 通过 <text> 与 <tspan> 创建文本，支持 <a> 插入超链接，可以通过 <textPath> 让文本在指定的路径上排列。

• <text> 与 <tspan> 基本属性：

  • x、y：定位标准

  • dx、dy：字形偏移

  • style：设置样式

二、text

• 案例

  <svg xmlns="http://www.w3.org/2000/svg" width="600" height="400">
      <defs>
        <!-- 网格 -->
        <pattern id="grid" x="0" y="0" width="20" height="20" patternUnits="userSpaceOnUse">
          <path fill="none" stroke="#f1f1f1" d="M 0 0 H 20 V 20"/>
        </pattern>
      </defs>
      <!-- 设置网格 -->
      <rect width="600" height="400" fill="url(#grid)"/>
      <!-- 小格子内容 -->
      <text x="20" y="20">文本测试</text>
      <!-- 基线对齐效果 -->
      <path d="M 100 0 V 300 M 0 100 H 400 M 0 200 H 400 M 0 300 H 400" stroke="red"/>
      <text x="100" y="100" style="font-size: 50px;">DZM 文本测试</text>
      <!-- dx dy 测试 -->
      <text x="100" y="200" style="font-size: 50px;" dx="10" dy="10">DZM 文本测试</text>
      <text x="100" y="300" style="font-size: 50px;" dx="20 40 60 80" dy="20 20 20 20 20">ABCDEFG</text>
  </svg>




• JS 动态赋值文本

三、tspan

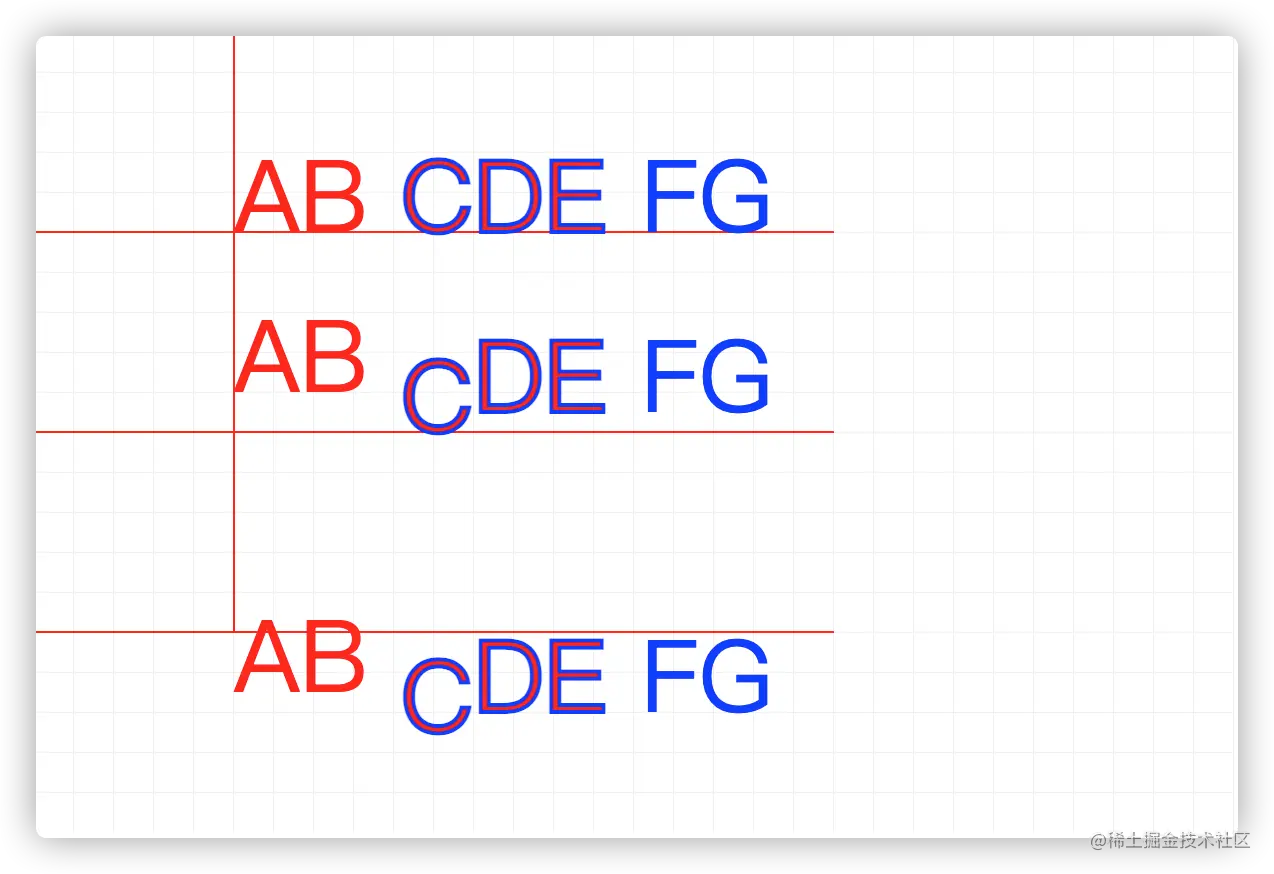

• tspan 标签支持单独配置 dx dy，优先使用自身自带的，后续文字如果没有单独配置，会自动继承上一个文字的 dx dy。

  <svg xmlns="http://www.w3.org/2000/svg" width="600" height="400">
      <defs>
        <!-- 网格 -->
        <pattern id="grid" x="0" y="0" width="20" height="20" patternUnits="userSpaceOnUse">
          <path fill="none" stroke="#f1f1f1" d="M 0 0 H 20 V 20"/>
        </pattern>
      </defs>
      <!-- 绘制网格 -->
      <rect width="600" height="400" fill="url(#grid)"/>
      <!-- 基线对齐效果 -->
      <path d="M 100 0 V 300 M 0 100 H 400 M 0 200 H 400 M 0 300 H 400" stroke="red"/>
      <text x="100" y="100" style="font-size: 50px;">
        <tspan fill="red">AB</tspan>
        <tspan stroke="blue" stroke-width="2" fill="red">CDE</tspan>
        <tspan fill="blue">FG</tspan>
      </text>
      <!-- 测试 dx dy 在 tspan 身上的效果 -->
      <text x="100" y="200" style="font-size: 50px;">
        <tspan fill="red" dy="-20">AB</tspan>
        <tspan stroke="blue" stroke-width="2" fill="red" dy="20 -10">CDE</tspan>
        <tspan fill="blue">FG</tspan>
      </text>
      <!-- 测试 dx dy 在 tspan 身上的效果 -->
      <text x="100" y="300" dy="30" style="font-size: 50px;">
        <tspan fill="red">AB</tspan>
        <tspan stroke="blue" stroke-width="2" fill="red" dy="20 -10">CDE</tspan>
        <tspan fill="blue">FG</tspan>
      </text>
  </svg>
