snabbdom 核心源码分析（Virtual DOM)

小宇宙a
507 阅读8分钟

Virtual DOM

课程目标

  • 了解什么是虚拟 DOM，以及虚拟 DOM 的作用
  • Snabbdom 的基本使用
  • Snabbdom 的源码解析

什么是 Virtual DOM

  • Virtual DOM(虚拟 DOM) ，是由普通的 JS 对象来描述 DOM 对象，因为不是真实的 DOM 对象，所以叫 Virtual DOM

  • 真实 DOM 成员

    let element = document.querySelector('#app')
let s = ''
for (var key in element) {
 s += key + ','
}
console.log(s)
// 打印结果
align,title,lang,translate,dir,hidden,accessKey,draggable,spellcheck,autocapitalize,contentEditable,isContentEditable,inputMode,offsetParent,offsetTop,offsetLeft,offsetWidth,offsetHeight,style,innerText,outerText,oncopy,oncut,onpaste,onabort,onblur,oncancel,oncanplay,oncanplaythrough,onchange,onclick,onclose,oncontextmenu,oncuechange,ondblclick,ondrag,ondragend,ondragenter,ondragleave,ondragover,ondragstart,ondrop,ondurationchange,onemptied,onended,onerror,onfocus,oninput,oninvalid,onkeydown,onkeypress,onkeyup,onload,onloadeddata,onloadedmetadata,onloadstart,onmousedown,onmouseenter,onmouseleave,onmousemove,onmouseout,onmouseover,onmouseup,onmousewheel,onpause,onplay,onplaying,onprogress,onratechange,onreset,onresize,onscroll,onseeked,onseeking,onselect,onstalled,onsubmit,onsuspend,ontimeupdate,ontoggle,onvolumechange,onwaiting,onwheel,onauxclick,ongotpointercapture,onlostpointercapture,onpointerdown,onpointermove,onpointerup,onpointercancel,onpointerover,onpointerout,onpointerenter,onpointerleave,onselectstart,onselectionchange,onanimationend,onanimationiteration,onanimationstart,ontransitionend,dataset,nonce,autofocus,tabIndex,click,focus,blur,enterKeyHint,onformdata,onpointerrawupdate,attachInternals,namespaceURI,prefix,localName,tagName,id,className,classList,slot,part,attributes,shadowRoot,assignedSlot,innerHTML,outerHTML,scrollTop,scrollLeft,scrollWidth,scrollHeight,clientTop,clientLeft,clientWidth,clientHeight,attributeStyleMap,onbeforecopy,onbeforecut,onbeforepaste,onsearch,elementTiming,previousElementSibling,nextElementSibling,children,firstElementChild,lastElementChild,childElementCount,onfullscreenchange,onfullscreenerror,onwebkitfullscreenchange,onwebkitfullscreenerror,setPointerCapture,releasePointerCapture,hasPointerCapture,hasAttributes,getAttributeNames,getAttribute,getAttributeNS,setAttribute,setAttributeNS,removeAttribute,removeAttributeNS,hasAttribute,hasAttributeNS,toggleAttribute,getAttributeNode,getAttributeNodeNS,setAttributeNode,setAttributeNodeNS,removeAttributeNode,closest,matches,webkitMatchesSelector,attachShadow,getElementsByTagName,getElementsByTagNameNS,getElementsByClassName,insertAdjacentElement,insertAdjacentText,insertAdjacentHTML,requestPointerLock,getClientRects,getBoundingClientRect,scrollIntoView,scroll,scrollTo,scrollBy,scrollIntoViewIfNeeded,animate,computedStyleMap,before,after,replaceWith,remove,prepend,append,querySelector,querySelectorAll,requestFullscreen,webkitRequestFullScreen,webkitRequestFullscreen,createShadowRoot,getDestinationInsertionPoints,ELEMENT_NODE,ATTRIBUTE_NODE,TEXT_NODE,CDATA_SECTION_NODE,ENTITY_REFERENCE_NODE,ENTITY_NODE,PROCESSING_INSTRUCTION_NODE,COMMENT_NODE,DOCUMENT_NODE,DOCUMENT_TYPE_NODE,DOCUMENT_FRAGMENT_NODE,NOTATION_NODE,DOCUMENT_POSITION_DISCONNECTED,DOCUMENT_POSITION_PRECEDING,DOCUMENT_POSITION_FOLLOWING,DOCUMENT_POSITION_CONTAINS,DOCUMENT_POSITION_CONTAINED_BY,DOCUMENT_POSITION_IMPLEMENTATION_SPECIFIC,nodeType,nodeName,baseURI,isConnected,ownerDocument,parentNode,parentElement,childNodes,firstChild,lastChild,previousSibling,nextSibling,nodeValue,textContent,hasChildNodes,getRootNode,normalize,cloneNode,isEqualNode,isSameNode,compareDocumentPosition,contains,lookupPrefix,lookupNamespaceURI,isDefaultNamespace,insertBefore,appendChild,replaceChild,removeChild,addEventListener,removeEventListener,dispatchEvent

  • 可以使用 Virtual DOM 来描述真实 DOM，示例

    {
 sel: "div",
 data: {},
 children: undefined,
 text: "Hello Virtual DOM",
 elm: undefined,
 key: undefined
}

为什么使用 Virtual DOM

  • 手动操作 DOM 比较麻烦，还需要考虑浏览器兼容性问题，虽然有 jQuery 等库简化 DOM 操作，但是随着项目的复杂 DOM 操作复杂提升

  • 为了简化 DOM 的复杂操作于是出现了各种 MVVM 框架，MVVM 框架解决了视图和状态的同步问题

  • 为了简化视图的操作我们可以使用模板引擎，但是模板引擎没有解决跟踪状态变化的问题，于是 Virtual DOM 出现了

  • Virtual DOM 的好处是当状态改变时不需要立即更新 DOM，只需要创建一个虚拟树来描述 DOM， Virtual DOM 内部将弄清楚如何有效(diff)的更新 DOM

  • 参考 github 上 virtual-dom 的描述

    • 虚拟 DOM 可以维护程序的状态，跟踪上一次的状态
    • 通过比较前后两次状态的差异更新真实 DOM

虚拟 DOM 的作用

  • 维护视图和状态的关系

  • 复杂视图情况下提升渲染性能

  • 除了渲染 DOM 以外，还可以实现 SSR(Nuxt.js/Next.js)、原生应用(Weex/React Native)、小程序(mpvue/uni-app)等

    image-20200102104642121

Virtual DOM 库

  • Snabbdom

    • Vue 2.x 内部使用的 Virtual DOM 就是改造的 Snabbdom
    • 大约 200 SLOC（single line of code）
    • 通过模块可扩展
    • 源码使用 TypeScript 开发
    • 最快的 Virtual DOM 之一

  • virtual-dom

案例演示

Snabbdom 基本使用成

创建项目

  • 打包工具为了方便使用 parcel

  • 创建项目，并安装 parcel

    # 创建项目目录
md snabbdom-demo
# 进入项目目录
cd snabbdom-demo
# 创建 package.json
npm init -y
# 本地安装 parcel
npm install parcel-bundler -D

  • 配置 package.json 的 scripts

    "scripts": {
 "dev": "parcel index.html --open",
 "build": "parcel build index.html"
}

  • 创建目录结构

    │ index.html
│ package.json
└─src
    01-basicusage.js

导入 Snabbdom

Snabbdom 文档

  • 看文档的意义

    • 学习任何一个库都要先看文档
    • 通过文档了解库的作用
    • 看文档中提供的示例，自己快速实现一个 demo
    • 通过文档查看 API 的使用

  • 文档地址

    # --depth 表示克隆深度, 1 表示只克隆最新的版本. 因为如果项目迭代的版本很多, 克隆会很慢
git clone -b v2.1.0 --depth=1 https://github.com/snabbdom/snabbdom.git

安装 Snabbdom

  • 安装 Snabbdom

    npm install snabbdom@2.1.0

导入 Snabbdom

  • Snabbdom 的两个核心函数 init 和 h()

    • init() 是一个高阶函数，返回 patch()
    • h() 返回虚拟节点 VNode，这个函数我们在使用 Vue.js 的时候见过
import { init } from 'snabbdom/init'
import { h } from 'snabbdom/h'
const patch = init([])

注意：此时运行的话会告诉我们找不到 init / h 模块，因为模块路径并不是 snabbdom/int，这个路径是在 package.json 中的 exports 字段设置的，而我们使用的打包工具不支持 exports 这个字段，webpack 4 也不支持，webpack 5 支持该字段。该字段在导入 snabbdom/init 的时候会补全路径成 snabbdom/build/package/init.js

"exports": {
  "./init": "./build/package/init.js",
  "./h": "./build/package/h.js",
  "./helpers/attachto": "./build/package/helpers/attachto.js",
  "./hooks": "./build/package/hooks.js",
  "./htmldomapi": "./build/package/htmldomapi.js",
  "./is": "./build/package/is.js",
  "./jsx": "./build/package/jsx.js",
  "./modules/attributes": "./build/package/modules/attributes.js",
  "./modules/class": "./build/package/modules/class.js",
  "./modules/dataset": "./build/package/modules/dataset.js",
  "./modules/eventlisteners": "./build/package/modules/eventlisteners.js",
  "./modules/hero": "./build/package/modules/hero.js",
  "./modules/module": "./build/package/modules/module.js",
  "./modules/props": "./build/package/modules/props.js",
  "./modules/style": "./build/package/modules/style.js",
  "./thunk": "./build/package/thunk.js",
  "./tovnode": "./build/package/tovnode.js",
  "./vnode": "./build/package/vnode.js"
}

  • 如果使用不支持 package.json 的 exports 字段的打包工具，我们应该把模块的路径写全

    • 查看安装的 snabbdom 的目录结构
import { h } from 'snabbdom/build/package/h'
import { init } from 'snabbdom/build/package/init'
import { classModule } from 'snabbdom/build/package/modules/class'
  • 回顾 Vue 中的 render 函数
new Vue({
 router,
 store,
 render: h => h(App)
}).$mount('#app')
  • thunk() 是一种优化策略，可以在处理不可变数据时使用

代码演示

基本使用

import { h } from 'snabbdom/build/package/h'
import { init } from 'snabbdom/build/package/init'
​
// 使用 init() 函数创建 patch()
// init() 的参数是数组，将来可以传入模块，处理属性/样式/事件等
let patch = init([])
​
// 使用 h() 函数创建 vnode
let vnode = h('div.cls', [
 h('h1', 'Hello Snabbdom'),
 h('p', '这是段落')
])
​
const app = document.querySelector('#app')
// 把 vnode 渲染到空的 DOM 元素（替换）
// 会返回新的 vnode
let oldVnode = patch(app, vnode)
​
setTimeout(() => {
 vnode = h('div.cls', [
   h('h1', 'Hello World'),
   h('p', '这是段落')
])
 // 把老的视图更新到新的状态
 oldVnode = patch(oldVnode, vnode)
 // h('!') 是创建注释
 patch(oldVnode, h('!'))
}, 2000)

模块

Snabbdom 的核心库并不能处理 DOM 元素的属性/样式/事件等，如果需要处理的话，可以使用模块

常用模块

  • 官方提供了 6 个模块

    • attributes

      • 设置 DOM 元素的属性，使用 setAttribute()
      • 处理布尔类型的属性

    • props

      • 和 attributes 模块相似，设置 DOM 元素的属性 element[attr] = value
      • 不处理布尔类型的属性

    • class

      • 切换类样式
      • 注意：给元素设置类样式是通过 sel 选择器

    • dataset

      • 设置 data-* 的自定义属性

    • eventlisteners

      • 注册和移除事件

    • style

      • 设置行内样式，支持动画
      • delayed/remove/destroy

模块使用

  • 模块使用步骤：

    • 导入需要的模块
    • init() 中注册模块
    • 使用 h() 函数创建 VNode 的时候，可以把第二个参数设置为对象，其他参数往后移

代码演示

import { h } from 'snabbdom/build/package/h'
import { init } from 'snabbdom/build/package/init'
// 导入需要的模块
import { styleModule } from 'snabbdom/build/package/modules/style'
import { eventListenersModule } from 'snabbdom/build/package/modules/eventlisteners'
​
// 使用 init() 函数创建 patch()
// init() 的参数是数组，将来可以传入模块，处理属性/样式/事件等
let patch = init([
 // 注册模块
 styleModule,
 eventListenersModule
])
​
// 使用 h() 函数创建 vnode
let vnode = h('div.cls', {
 // 设置 DOM 元素的行内样式
 style: { color: '#DEDEDE', backgroundColor: '#181A1B' },
 // 注册事件
 on: { click: clickHandler }
}, [
 h('h1', 'Hello Snabbdom'),
 h('p', '这是段落')
])
​
function clickHandler () {
 // 此处的 this 指向对应的 vnode
 console.log(this.elm.innerHTML)
}

Snabbdom 源码解析

概述

如何学习源码

  • 先宏观了解
  • 带着目标看源码
  • 看源码的过程要不求甚解
  • 调试
  • 参考资料

Snabbdom 的核心

  • 使用 h() 函数创建 JavaScript 对象(VNode)描述真实 DOM
  • init() 设置模块，创建 patch()
  • patch() 比较新旧两个 VNode
  • 把变化的内容更新到真实 DOM 树上

Snabbdom 源码

  • 源码地址：

  • src 目录结构

  • ├── package
│   ├── helpers
│   │   └── attachto.ts定义了 vnode.ts 中 AttachData 的数据结构
│   ├── modules
│   │   ├── attributes.ts
│   │   ├── class.ts
│   │   ├── dataset.ts
│   │   ├── eventlisteners.ts
│   │   ├── hero.tsexample 中使用到的自定义钩子
│   │   ├── module.ts定义了模块中用到的钩子函数
│   │   ├── props.ts
│   │   └── style.ts
│   ├── h.tsh() 函数，用来创建 VNode
│   ├── hooks.ts所有钩子函数的定义
│   ├── htmldomapi.ts对 DOM API 的包装
│   ├── init.ts加载 modules、DOMAPI，返回 patch 函数
│   ├── is.ts判断数组和原始值的函数
│   ├── jsx-global.tsjsx 的类型声明文件
│   ├── jsx.ts处理 jsx
│   ├── thunk.ts优化处理，对复杂视图不可变值得优化
│   ├── tovnode.tsDOM 转换成 VNode
│   ├── ts-transform-js-extension.cjs
│   ├── tsconfig.jsonts 的编译配置文件
│   └── vnode.ts虚拟节点定义

h 函数

  • h() 函数介绍

    • 在使用 Vue 的时候见过 h() 函数

      new Vue({
 router,
 store,
 render: h => h(App)
}).$mount('#app')

    • h() 函数最早见于 hyperscript，使用 JavaScript 创建超文本

    • Snabbdom 中的 h() 函数不是用来创建超文本，而是创建 VNode

  • 函数重载

    • 概念

      • 参数个数或类型不同的函数
      • JavaScript 中没有重载的概念
      • TypeScript 中有重载，不过重载的实现还是通过代码调整参数

    • 重载的示意

      function add (a: number, b: number) {
 console.log(a + b)
}
function add (a: number, b: number, c: number) {
 console.log(a + b + c)
}
add(1, 2)
add(1, 2, 3)

      function add (a: number, b: number) {
 console.log(a + b)
}
function add (a: number, b: string) {
 console.log(a + b)
}
add(1, 2)
add(1, '2')
    • 源码位置：src/package/h.ts
    // h 函数的重载
export function h (sel: string): VNode
export function h (sel: string, data: VNodeData | null): VNode
export function h (sel: string, children: VNodeChildren): VNode
export function h (sel: string, data: VNodeData | null, children: VNodeChildren): VNode
export function h (sel: any, b?: any, c?: any): VNode {
  var data: VNodeData = {}
  var children: any
  var text: any
  var i: number
  // 处理参数，实现重载的机制
  if (c !== undefined) {
    // 处理三个参数的情况
    // sel、data、children/text
    if (b !== null) {
      data = b
    }
    if (is.array(c)) {
      children = c
    } else if (is.primitive(c)) {
      text = c
    } else if (c && c.sel) {
      children = [c]
    }
  } else if (b !== undefined && b !== null) {
    if (is.array(b)) {
      children = b
    } else if (is.primitive(b)) {
      // 如果 c 是字符串或者数字
      text = b
    } else if (b && b.sel) {
      // 如果 b 是 VNode
      children = [b]
    } else { data = b }
  }
  if (children !== undefined) {
    // 处理 children 中的原始值(string/number)
    for (i = 0; i < children.length; ++i) {
      // 如果 child 是 string/number，创建文本节点
      if (is.primitive(children[i])) children[i] = vnode(undefined, undefined, undefined, children[i], undefined)
    }
  }
  if (
    sel[0] === 's' && sel[1] === 'v' && sel[2] === 'g' &&
    (sel.length === 3 || sel[3] === '.' || sel[3] === '#')
  ) {
    // 如果是 svg，添加命名空间
    addNS(data, children, sel)
  }
  // 返回 VNode
  return vnode(sel, data, children, text, undefined)
};

VNode

  • 一个 VNode 就是一个虚拟节点用来描述一个 DOM 元素，如果这个 VNode 有 children 就是 Virtual DOM
  • 源码位置：src/package/vnode.ts
export interface VNode {
  // 选择器
  sel: string | undefined;
  // 节点数据：属性/样式/事件等
  data: VNodeData | undefined;
  // 子节点，和 text 只能互斥
  children: Array<VNode | string> | undefined;
  // 记录 vnode 对应的真实 DOM
  elm: Node | undefined;
  // 节点中的内容，和 children 只能互斥
  text: string | undefined;
  // 优化用
  key: Key | undefined;
}

export function vnode (sel: string | undefined,
                      data: any | undefined,
                      children: Array<VNode | string> | undefined,
                      text: string | undefined,
                      elm: Element | Text | undefined): VNode {
  const key = data === undefined ? undefined : data.key
  return { sel, data, children, text, elm, key }
}

snabbdom

  • patch(oldVnode, newVnode)
  • 打补丁，把新节点中变化的内容渲染到真实 DOM，最后返回新节点作为下一次处理的旧节点
  • 对比新旧 VNode 是否相同节点(节点的 key 和 sel 相同)
  • 如果不是相同节点，删除之前的内容，重新渲染
  • 如果是相同节点，再判断新的 VNode 是否有 text，如果有并且和 oldVnode 的 text 不同，直接更新文本内容
  • 如果新的 VNode 有 children，判断子节点是否有变化，判断子节点的过程使用的就是 diff 算法

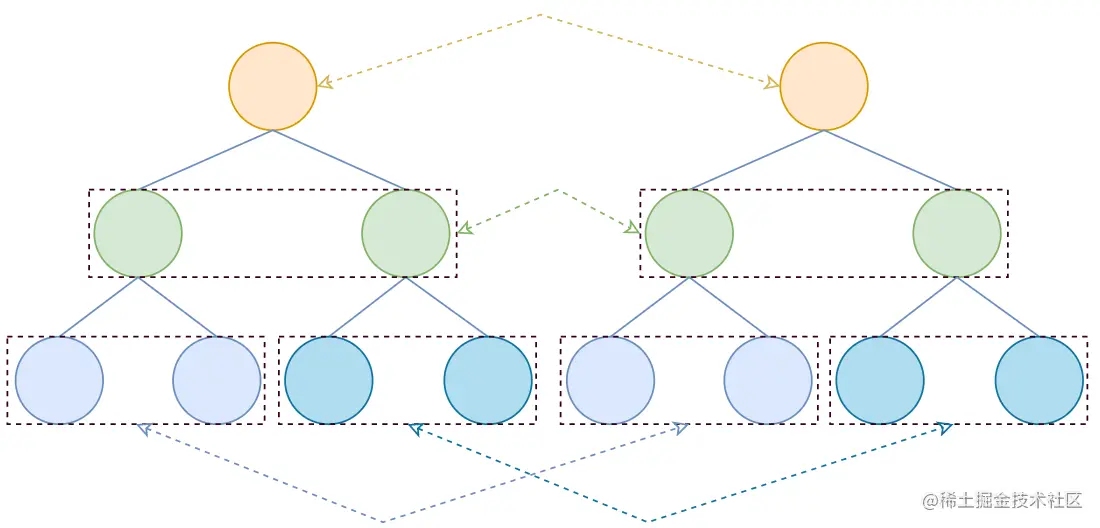

  • diff 过程只进行同层级比较


init

  • 功能： init(modules, domApi)，返回 patch() 函数（高阶函数）

  • 为什么要使用高阶函数？

    • 因为 patch() 函数再外部会调用多次，每次调用依赖一些参数，比如：modules/domApi/cbs
    • 通过高阶函数让 init() 内部形成闭包，返回的 patch() 可以访问到 modules/domApi/cbs，而不需要重新创建

  • init() 在返回 patch() 之前，首先收集了所有模块中的钩子函数存储到 cbs 对象中

  • 源码位置：src/package/init.ts

const hooks: Array<keyof Module> = ['create', 'update', 'remove', 'destroy', 'pre', 'post']
export function init (modules: Array<Partial<Module>>, domApi?: DOMAPI) {
  let i: number
  let j: number
  const cbs: ModuleHooks = {
    create: [],
    update: [],
    remove: [],
    destroy: [],
    pre: [],
    post: []
  }
  // 初始化 api
  const api: DOMAPI = domApi !== undefined ? domApi : htmlDomApi
  // 把传入的所有模块的钩子方法，统一存储到 cbs 对象中
  // 最终构建的 cbs 对象的形式 cbs = [ create: [fn1, fn2], update: [], ... ]
	for (i = 0; i < hooks.length; ++i) {
    // cbs['create'] = []
    cbs[hooks[i]] = []
    for (j = 0; j < modules.length; ++j) {
      // const hook = modules[0]['create']
      const hook = modules[j][hooks[i]]
      if (hook !== undefined) {
        (cbs[hooks[i]] as any[]).push(hook)
      }
    }
  }
  ……
  return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
    ……
  }
}

patch

  • 功能：

    • 传入新旧 VNode，对比差异，把差异渲染到 DOM
    • 返回新的 VNode，作为下一次 patch() 的 oldVnode

  • 执行过程：

    • 首先执行模块中的钩子函数 pre

    • 如果 oldVnode 和 vnode 相同（key 和 sel 相同）

      • 调用 patchVnode()，找节点的差异并更新 DOM

    • 如果 oldVnode 是 DOM 元素

      • 把 DOM 元素转换成 oldVnode
      • 调用 createElm() 把 vnode 转换为真实 DOM，记录到 vnode.elm
      • 把刚创建的 DOM 元素插入到 parent 中
      • 移除老节点
      • 触发用户设置的 create 钩子函数

  • 源码位置：src/package/init.ts

return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
  let i: number, elm: Node, parent: Node
  // 保存新插入节点的队列，为了触发钩子函数
  const insertedVnodeQueue: VNodeQueue = []
  // 执行模块的 pre 钩子函数
  for (i = 0; i < cbs.pre.length; ++i) cbs.pre[i]()
	// 如果 oldVnode 不是 VNode，创建 VNode 并设置 elm
  if (!isVnode(oldVnode)) {
    // 把 DOM 元素转换成空的 VNode
    oldVnode = emptyNodeAt(oldVnode)
  }
	// 如果新旧节点是相同节点(key 和 sel 相同)
  if (sameVnode(oldVnode, vnode)) {
    // 找节点的差异并更新 DOM
    patchVnode(oldVnode, vnode, insertedVnodeQueue)
  } else {
    // 如果新旧节点不同，vnode 创建对应的 DOM
    // 获取当前的 DOM 元素
    elm = oldVnode.elm!
    parent = api.parentNode(elm) as Node
		// 触发 init/create 钩子函数,创建 DOM
    createElm(vnode, insertedVnodeQueue)

    if (parent !== null) {
      // 如果父节点不为空，把 vnode 对应的 DOM 插入到文档中
      api.insertBefore(parent, vnode.elm!, api.nextSibling(elm))
      // 移除老节点
      removeVnodes(parent, [oldVnode], 0, 0)
    }
  }
	// 执行用户设置的 insert 钩子函数
  for (i = 0; i < insertedVnodeQueue.length; ++i) {
    insertedVnodeQueue[i].data!.hook!.insert!(insertedVnodeQueue[i])
  }
  // 执行模块的 post 钩子函数
  for (i = 0; i < cbs.post.length; ++i) cbs.post[i]()
  return vnode
}

createElm

  • 功能：

    • createElm(vnode, insertedVnodeQueue)，返回创建的 DOM 元素
    • 创建 vnode 对应的 DOM 元素

  • 执行过程：

    • 首先触发用户设置的 init 钩子函数

    • 如果选择器是!，创建评论节点

    • 如果选择器为空，创建文本节点

    • 如果选择器不为空

      • 解析选择器，设置标签的 id 和 class 属性
      • 执行模块的 create 钩子函数
      • 如果 vnode 有 children，创建子 vnode 对应的 DOM，追加到 DOM 树
      • 如果 vnode 的 text 值是 string/number，创建文本节点并追击到 DOM 树
      • 执行用户设置的 create 钩子函数
      • 如果有用户设置的 insert 钩子函数，把 vnode 添加到队列中

  • 源码位置：src/package/init.ts

  function createElm (vnode: VNode, insertedVnodeQueue: VNodeQueue): Node {
    let i: any
    let data = vnode.data

    if (data !== undefined) {
      // 执行用户设置的 init 钩子函数
      const init = data.hook?.init
      if (isDef(init)) {
        init(vnode)
        data = vnode.data
      }
    }
    const children = vnode.children
    const sel = vnode.sel
    if (sel === '!') {
      // 如果选择器是!，创建注释节点
      if (isUndef(vnode.text)) {
        vnode.text = ''
      }
      vnode.elm = api.createComment(vnode.text!)
    } else if (sel !== undefined) {
      // 如果选择器不为空
      // 解析选择器
      // Parse selector
      const hashIdx = sel.indexOf('#')
      const dotIdx = sel.indexOf('.', hashIdx)
      const hash = hashIdx > 0 ? hashIdx : sel.length
      const dot = dotIdx > 0 ? dotIdx : sel.length
      const tag = hashIdx !== -1 || dotIdx !== -1 ? sel.slice(0, Math.min(hash, dot)) : sel
      const elm = vnode.elm = isDef(data) && isDef(i = data.ns)
        ? api.createElementNS(i, tag)
        : api.createElement(tag)
      if (hash < dot) elm.setAttribute('id', sel.slice(hash + 1, dot))
      if (dotIdx > 0) elm.setAttribute('class', sel.slice(dot + 1).replace(/\./g, ' '))
      // 执行模块的 create 钩子函数
      for (i = 0; i < cbs.create.length; ++i) cbs.create[i](emptyNode, vnode)
      // 如果 vnode 中有子节点，创建子 vnode 对应的 DOM 元素并追加到 DOM 树上
      if (is.array(children)) {
        for (i = 0; i < children.length; ++i) {
          const ch = children[i]
          if (ch != null) {
            api.appendChild(elm, createElm(ch as VNode, insertedVnodeQueue))
          }
        }
      } else if (is.primitive(vnode.text)) {
        // 如果 vnode 的 text 值是 string/number，创建文本节点并追加到 DOM 树
        api.appendChild(elm, api.createTextNode(vnode.text))
      }
      const hook = vnode.data!.hook
      if (isDef(hook)) {
        // 执行用户传入的钩子 create
        hook.create?.(emptyNode, vnode)
        if (hook.insert) {
          // 把 vnode 添加到队列中，为后续执行 insert 钩子做准备
          insertedVnodeQueue.push(vnode)
        }
      }
    } else {
      // 如果选择器为空，创建文本节点
      vnode.elm = api.createTextNode(vnode.text!)
    }
    // 返回新创建的 DOM
    return vnode.elm
  }

patchVnode

  • 功能：

    • patchVnode(oldVnode, vnode, insertedVnodeQueue)
    • 对比 oldVnode 和 vnode 的差异，把差异渲染到 DOM

  • 执行过程：

    • 首先执行用户设置的 prepatch 钩子函数

    • 执行 create 钩子函数

      • 首先执行模块的 create 钩子函数
      • 然后执行用户设置的 create 钩子函数

    • 如果 vnode.text 未定义

      • 如果 oldVnode.children 和 vnode.children 都有值

        • 调用 updateChildren()
        • 使用 diff 算法对比子节点，更新子节点

      • 如果 vnode.children 有值，oldVnode.children 无值

        • 清空 DOM 元素
        • 调用 addVnodes()，批量添加子节点

      • 如果 oldVnode.children 有值，vnode.children 无值

        • 调用 removeVnodes()，批量移除子节点

      • 如果 oldVnode.text 有值

        • 清空 DOM 元素的内容

    • 如果设置了 vnode.text 并且和和 oldVnode.text 不等

      • 如果老节点有子节点，全部移除
      • 设置 DOM 元素的 textContent 为 vnode.text

    • 最后执行用户设置的 postpatch 钩子函数

  • 源码位置：src/package/init.ts

function patchVnode (oldVnode: VNode, vnode: VNode, insertedVnodeQueue: VNodeQueue) {
    const hook = vnode.data?.hook
    // 首先执行用户设置的 prepatch 钩子函数
    hook?.prepatch?.(oldVnode, vnode)
    const elm = vnode.elm = oldVnode.elm!
    const oldCh = oldVnode.children as VNode[]
    const ch = vnode.children as VNode[]
  	// 如果新老 vnode 相同返回
    if (oldVnode === vnode) return
    if (vnode.data !== undefined) {
      // 执行模块的 update 钩子函数
      for (let i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
      // 执行用户设置的 update 钩子函数
      vnode.data.hook?.update?.(oldVnode, vnode)
    }
  	// 如果 vnode.text 未定义
    if (isUndef(vnode.text)) {
      // 如果新老节点都有 children
      if (isDef(oldCh) && isDef(ch)) {
        // 调用 updateChildren 对比子节点，更新子节点
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue)
      } else if (isDef(ch)) {
        // 如果新节点有 children，老节点没有 children
      	// 如果老节点有text，清空dom 元素的内容
        if (isDef(oldVnode.text)) api.setTextContent(elm, '')
        // 批量添加子节点
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        // 如果老节点有children，新节点没有children
      	// 批量移除子节点
        removeVnodes(elm, oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        // 如果老节点有 text，清空 DOM 元素
        api.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) {
      // 如果没有设置 vnode.text
      if (isDef(oldCh)) {
        // 如果老节点有 children，移除
        removeVnodes(elm, oldCh, 0, oldCh.length - 1)
      }
      // 设置 DOM 元素的 textContent 为 vnode.text
      api.setTextContent(elm, vnode.text!)
    }
    // 最后执行用户设置的 postpatch 钩子函数
    hook?.postpatch?.(oldVnode, vnode)
  }

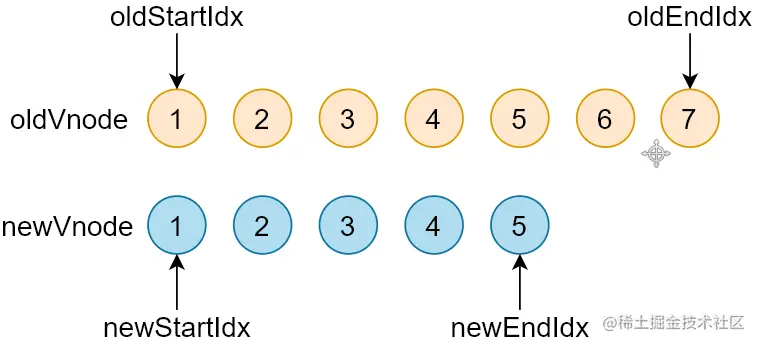

  • 在进行同级别节点比较的时候，首先会对新老节点数组的开始和结尾节点设置标记索引，遍历的过程中移动索引

  • 在对开始和结束节点比较的时候，总共有四种情况

    • oldStartVnode / newStartVnode (旧开始节点 / 新开始节点)
    • oldEndVnode / newEndVnode (旧结束节点 / 新结束节点)
    • oldStartVnode / oldEndVnode (旧开始节点 / 新结束节点)
    • oldEndVnode / newStartVnode (旧结束节点 / 新开始节点)


  • 开始节点和结束节点比较，这两种情况类似

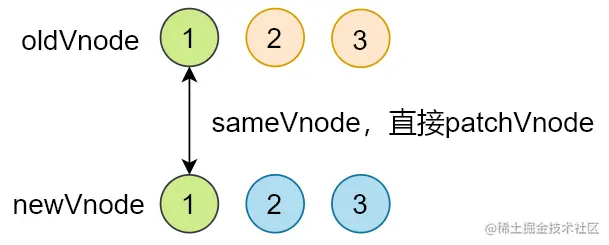

    • oldStartVnode / newStartVnode (旧开始节点 / 新开始节点)
    • oldEndVnode / newEndVnode (旧结束节点 / 新结束节点)

  • 如果 oldStartVnode 和 newStartVnode 是 sameVnode (key 和 sel 相同)

    • 调用 patchVnode() 对比和更新节点
    • 把旧开始和新开始索引往后移动 oldStartIdx++ / oldEndIdx++

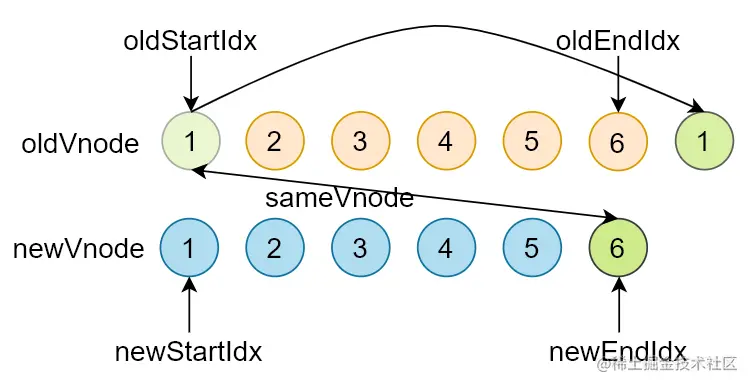

  • oldStartVnode / newEndVnode (旧开始节点 / 新结束节点) 相同

    • 调用 patchVnode() 对比和更新节点
    • 把 oldStartVnode 对应的 DOM 元素，移动到右边 - 更新索引


  • oldEndVnode / newStartVnode (旧结束节点 / 新开始节点) 相同

    • 调用 patchVnode() 对比和更新节点
    • 把 oldEndVnode 对应的 DOM 元素，移动到左边
    • 更新索引


  • 如果不是以上四种情况

    • 遍历新节点，使用 newStartNode 的 key 在老节点数组中找相同节点

    • 如果没有找到，说明 newStartNode 是新节点

      • 创建新节点对应的 DOM 元素，插入到 DOM 树中

    • 如果找到了

      • 判断新节点和找到的老节点的 sel 选择器是否相同

      • 如果不相同，说明节点被修改了

        • 重新创建对应的 DOM 元素，插入到 DOM 树中

      • 如果相同，把 elmToMove 对应的 DOM 元素，移动到左边


  • 循环结束

    • 当老节点的所有子节点先遍历完 (oldStartIdx > oldEndIdx)，循环结束
    • 新节点的所有子节点先遍历完 (newStartIdx > newEndIdx)，循环结束

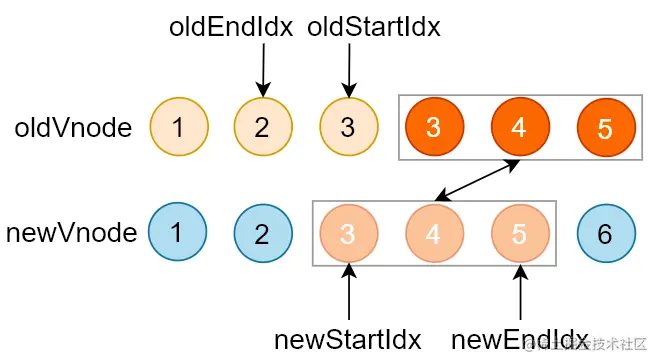

  • 如果老节点的数组先遍历完(oldStartIdx > oldEndIdx)，说明新节点有剩余，把剩余节点批量插入到右边

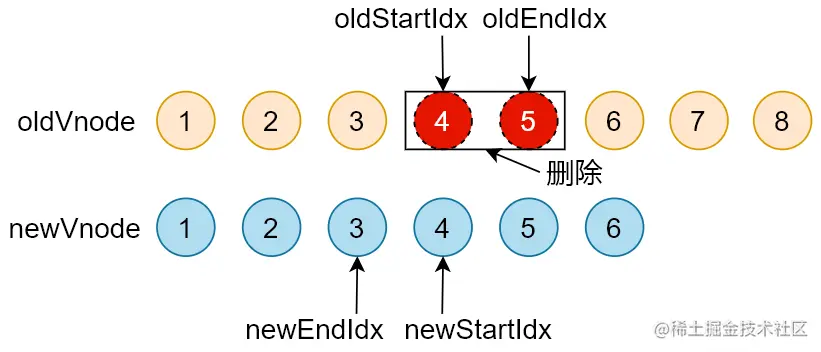

  • 如果新节点的数组先遍历完(newStartIdx > newEndIdx)，说明老节点有剩余，把剩余节点批量删除

image.png 源码位置：src/package/init.ts

function updateChildren (parentElm: Node,
  oldCh: VNode[],
  newCh: VNode[],
  insertedVnodeQueue: VNodeQueue) {
  let oldStartIdx = 0
  let newStartIdx = 0
  let oldEndIdx = oldCh.length - 1
  let oldStartVnode = oldCh[0]
  let oldEndVnode = oldCh[oldEndIdx]
  let newEndIdx = newCh.length - 1
  let newStartVnode = newCh[0]
  let newEndVnode = newCh[newEndIdx]
  let oldKeyToIdx: KeyToIndexMap | undefined
  let idxInOld: number
  let elmToMove: VNode
  let before: any

  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    // 索引变化后，可能会把节点设置为空
    if (oldStartVnode == null) {
      // 节点为空移动索引
      oldStartVnode = oldCh[++oldStartIdx] // Vnode might have been moved left
    } else if (oldEndVnode == null) {
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (newStartVnode == null) {
      newStartVnode = newCh[++newStartIdx]
    } else if (newEndVnode == null) {
      newEndVnode = newCh[--newEndIdx]
    // 比较开始和结束节点的四种情况
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      // 1. 比较老开始节点和新的开始节点
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue)
      oldStartVnode = oldCh[++oldStartIdx]
      newStartVnode = newCh[++newStartIdx]
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      // 2. 比较老结束节点和新的结束节点
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
      oldEndVnode = oldCh[--oldEndIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
      // 3. 比较老开始节点和新的结束节点
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
      api.insertBefore(parentElm, oldStartVnode.elm!, api.nextSibling(oldEndVnode.elm!))
      oldStartVnode = oldCh[++oldStartIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
      // 4. 比较老结束节点和新的开始节点
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
      api.insertBefore(parentElm, oldEndVnode.elm!, oldStartVnode.elm!)
      oldEndVnode = oldCh[--oldEndIdx]
      newStartVnode = newCh[++newStartIdx]
    } else {
      // 开始节点和结束节点都不相同
      // 使用 newStartNode 的 key 再老节点数组中找相同节点
      // 先设置记录 key 和 index 的对象
      if (oldKeyToIdx === undefined) {
        oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
      }
      // 遍历 newStartVnode, 从老的节点中找相同 key 的 oldVnode 的索引
      idxInOld = oldKeyToIdx[newStartVnode.key as string]
      // 如果是新的vnode
      if (isUndef(idxInOld)) { // New element
        // 如果没找到，newStartNode 是新节点
        // 创建元素插入 DOM 树
        api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)
      } else {
        // 如果找到相同 key 相同的老节点，记录到 elmToMove 遍历
        elmToMove = oldCh[idxInOld]
        if (elmToMove.sel !== newStartVnode.sel) {
          // 如果新旧节点的选择器不同
          // 创建新开始节点对应的 DOM 元素，插入到 DOM 树中
          api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)
        } else {
          // 如果相同，patchVnode()
          // 把 elmToMove 对应的 DOM 元素，移动到左边
          patchVnode(elmToMove, newStartVnode, insertedVnodeQueue)
          oldCh[idxInOld] = undefined as any
          api.insertBefore(parentElm, elmToMove.elm!, oldStartVnode.elm!)
        }
      }
      // 重新给 newStartVnode 赋值，指向下一个新节点
      newStartVnode = newCh[++newStartIdx]
    }
  }
  // 循环结束，老节点数组先遍历完成或者新节点数组先遍历完成
  if (oldStartIdx <= oldEndIdx || newStartIdx <= newEndIdx) {
    if (oldStartIdx > oldEndIdx) {
      // 如果老节点数组先遍历完成，说明有新的节点剩余
      // 把剩余的新节点都插入到右边
      before = newCh[newEndIdx + 1] == null ? null : newCh[newEndIdx + 1].elm
      addVnodes(parentElm, before, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    } else {
      // 如果新节点数组先遍历完成，说明老节点有剩余
      // 批量删除老节点
      removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
    }
  }
}
avatar
文章
阅读
粉丝
