WebGL第二十九课：针对多个绘制对象的代码重构

这是我参与11月更文挑战的第1天，活动详情查看：2021最后一次更文挑战

本文标题：WebGL第二十九课：针对多个绘制对象的代码重构

友情提示

这篇文章是WebGL课程专栏的第29篇，强烈建议从前面开始看起。因为花了大量的工夫来讲解向量的概念和矩阵运算。这些基础知识会影响你的思维。

本课代码直接跳转获取：二十九课代码

引子

前面的文章中，我们大多数都是在绘制一个对象，也就是说一个画面里，只调用了一次 drawArrays这个api来绘制。

那么如果，我们有多个独立的东西需要绘制的话，我们肯定就需要多次单独调用drawArrays这个api。

本次文章的目的就是用一个尽量舒服的代码结构，来完成多个绘制目标的初始化，进而渲染。

单个绘制目标

我们这次课用来做例子的单个目标，选定为一个小格子（矩形）。也就是说，我们要画出多个小格子，并且可以自由控制其中的任何一个格子，例如，大小，位置等等，而不影响其他格子的状态。

那么单个格子的模型，根据我们的管理，使用6个点，两个三角形来表示。

同时这个格子，具有一些可以调节的参数：

• 宽 width
• 高 height
• x坐标
• y坐标
• 颜色

上面五个参数都是一个float类型，你可能会问颜色不是三个float吗？

好吧，为了简化操作，我们RGB三个数值选取一样的，所以就用一个float完事。。。。。。

下面的代码，使用了 js 里的 class 语法，这样写起来清晰一点：

class GridObject {
    // 宽 高 x坐标 y坐标
    // 左下角为基准点
    constructor(width, height, posx, posy, color) {
        this.width = width;
        this.height = height;
        this.posx = posx;
        this.posy = posy;
        this.color = color;
    }
}

那么这些数据最终是要传送给gl的，我们肯定会在gl里申请一个buffer，来存储这部分数据，问题就来了：

单个格子是否使用单独的buffer？

这个答案不唯一。我们这次就用单个的buffer来存储单个的格子，而不是所有格子都用一个buffer。

所以在constructor里，添加相应的变量：

constructor(......) {
        ......
        this.glbuffer = null;        // 存储数据的buffer
        this.a_PointVertex = null;   // vertex_shader中 坐标 数据的引用
        this.a_Color = null;         // vertex_shader中 颜色 数据的引用
}

那么数据既然已经准备好了，我们就想办法，让他变成gl所需要的格式，这里不再反复提及，平坦化数据如下：

        this.data = [
            // 第一个三角形
            this.posx, this.posy, this.color, // 左下角点
            this.posx + this.width, this.posy, this.color, // 右下角点
            this.posx + this.width, this.posy + this.height, this.color, // 右上角点
            // 第二个三角形
            this.posx + this.width, this.posy + this.height, 1 - this.color, // 右上角点
            this.posx, this.posy + this.height, 1 - this.color, // 左上角点
            this.posx, this.posy, 1 - this.color, // 左下角点
        ];
        this.dataArr = new Float32Array(this.data);
        this.pointCount = 6; // 一个格子固定六个点 两个三角形

上面颜色部分值得一提的是，两个三角形的颜色互补，这是为了更好的观察他们。

生成数据既然好了，那么我们就将数据传入到gl中：

        this.glbuffer = gl.createBuffer(); // 创建新的buffer
        gl.bindBuffer(gl.ARRAY_BUFFER, this.glbuffer);
        gl.bufferData(gl.ARRAY_BUFFER, this.dataArr, gl.STATIC_DRAW);

以上是数据生成和传入部分，那么渲染部分怎么来搞呢。

对于单个格子来说，只需要管理自己的绘制逻辑即可

• 第一点：将当前gl中的上下文切换到当前对象相应的变量。
• 第二点：vertex_shader 中attribute的设置。
• 第三点：利用drawArraysapi，进行绘制。

第一点其实就一句话：

        gl.bindBuffer(gl.ARRAY_BUFFER, this.glbuffer); // 告诉下面的代码，我现在操作或者引用的buffer，是this.glbuffer，不是别的格子的buffer

第二点, vertex_shader 里，a_PointVertex用来接收数据元的前两个数据， a_Color 用来接收数据元的第三个数据：

        this.a_PointVertex = gl.getAttribLocation(program, 'a_PointVertex');
        gl.vertexAttribPointer(this.a_PointVertex, 2, gl.FLOAT, false, 12, 0);
        gl.enableVertexAttribArray(this.a_PointVertex);


        this.a_Color = gl.getAttribLocation(program, 'a_Color');
        gl.vertexAttribPointer(this.a_Color, 1, gl.FLOAT, false, 12, 8);
        gl.enableVertexAttribArray(this.a_Color);

最后就是绘制：

        gl.drawArrays(gl.TRIANGLES, 0, this.pointCount);

注意上面，我们绘制的点的个数，就是 this.pointCount , 就是6个。

到了这里，我们已经把 GridObject 的大概职能搞定。

多个绘制目标

我们可以在程序初始化的时候，实例化多个 GridObject 的对象，然后分别对这些对象进行设置参数，生成数据，渲染即可。

为了观察方便，我们不妨设置两个下面的对象：

    gridOne = new GridObject(0.5, 0.5, 0, 0, 0.3);
    gridOne.genData(gl);

    gridTwo = new GridObject(0.5, 0.5, -0.5, -0.5, 0.3);
    gridTwo.genData(gl);

上面第一个格子，是(0,0)处；
第二个格子，是(-0.5, -0.5)处；

绘制之后的效果如下：

这和我们的预期是一致的。

利用滑竿来修改参数

我们绘制多个单独的对象的目的就是为了：可以单独的修改其中一个，而不影响另一个。

我们设置一个滑竿，来修改第一个格子的颜色。

html部分：

    <p>
        <b>第一个格子的颜色:</b>
        <input id="gridcolor" type="range" min="0" max="1" value="0" step="0.05" oninput="gl_draw()" />
        <b id="gridcolorvalue">0</b>
    </p>

js 部分:

    gridColorDom = document.getElementById("gridcolor"); // 获取dom

    gridOne.color = gridColorDom.value; // 将滑竿的值设置到第一个格子中的color中去

问题就来了，重新设置颜色之后，需要清除当前的buffer，然后根据现有的各个参数，重新攒一个buffer出来， 所以GridObject应该包含这么一个方法：

 genData(gl) {
        this.data = [
            // 第一个三角形
            this.posx, this.posy, this.color, // 左下角点
            this.posx + this.width, this.posy, this.color, // 右下角点
            this.posx + this.width, this.posy + this.height, this.color, // 右上角点
            // 第二个三角形
            this.posx + this.width, this.posy + this.height, 1 - this.color, // 右上角点
            this.posx, this.posy + this.height, 1 - this.color, // 左上角点
            this.posx, this.posy, 1 - this.color, // 左下角点
        ];
        this.dataArr = new Float32Array(this.data);
        this.pointCount = 6; // 一个格子固定六个点 两个三角形

        if (this.glbuffer != null) { // 先删掉原来的buffer
            gl.deleteBuffer(this.glbuffer);
            this.a_PointVertex = null;
            this.a_Color = null;
        }
        this.glbuffer = gl.createBuffer(); // 创建新的buffer
        gl.bindBuffer(gl.ARRAY_BUFFER, this.glbuffer);
        gl.bufferData(gl.ARRAY_BUFFER, this.dataArr, gl.STATIC_DRAW);
        this.modelUpdated = true;
    }

从上述代码可以看出，每次GridObject对象有参数修改之后，都应该调用这个方法，重新生成buffer。

所以在每次滑竿修改之后，应该这样：

    gridOne.color = gridColorDom.value; // 设置颜色值
    gridOne.genData(gl);                // 重新生成buffer

放出效果如下：

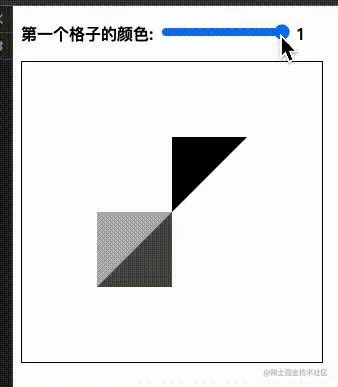

如图所见，我们的滑竿控制了第一个格子的颜色，第二个格子岿然不动。成功~

---

---

---

  正文结束，下面是答疑

小嘎嘎说：本文的难点在哪，为什么要搞一下这个？

• 难点就在于，设计这么一个思路，然后就是上下文的切换如果不到位的话，你是画不出来或者得不到上述结果的。

小嘎嘎说：什么上下文切换不到位？

• buffer，attribute 等等的切换和设置。
