0x00 协议比较

参考远程桌面协议浅析（VNC/SPICE/RDP）

在进行SPICE操作之前，对目前常用的协议VNC/SPICE/RDP三种，进行简单的比较。协议比较

	SPICE	VNC	RDP
BIOS屏幕显示	能	能	不能
全彩支持	能	能	能
更改分辨率	能	能	能
多显示器	多显示器支持（高达4画面）	只有一个屏幕	多显示器支持
图像传输	图像和图形传输	图像传输	图像和图形传输
视频播放支持	GPU加速支持	不能	GPU加速支持
音频传输	双向语音可以控制	不能	双向语音可以控制
鼠标控制	客户端服务器都可以控制	服务器端控制	服务器端控制
USB传输	USB可以通过网络传输	不能	USB可以通过网络传输

一、VNC

适用系统：windows、linux 网络流量：较小，常用100k左右适用场景：主要用于linux的服务器的管理，由于无声音和usb传输，不满足于虚拟桌面的使用

# 安装
yum install tigervnc-server
#vnc服务器启动
vncserver
#查看连接
vncserver  -list
#修改访问密码
vncpasswd
#关闭vncserver
vncserver -kill :n

配置文件修改

#配置文件修改
vim /etc/sysconfig/vncservers
# VNCSERVERS="2:myusername"   sessionnumber，用户名
# VNCSERVERARGS[2]="-geometry 800x600 -nolisten tcp -localhost"
VNCSERVERS="1:root" # display port and username
VNCSERVERARGS[]="-geometry 800x600 -nolisten tcp -nohttpd"

二、SPICE

适用系统：linux 网络流量：较大，正常使用10-20M 适用场景：由于在色彩、音频和usb方面，适用于虚拟桌面，主要用于虚拟机的虚拟桌面应用使用：安装后，需要在虚拟机中配置，参考本人关于虚拟机的blog。

三、RDP

目前在windows上 rdp有两种，remote，remotefx 适用系统：windows、linux 网络流量：较小，正常使用100-200k左右适用场景：由于在色彩、音频、usb及本地磁盘映射方面较好，非常适用于虚拟桌面 windows 使用：系统安装后即可使用。

#linux上安装rdesktop，用于linux访问windws远程桌面
#安装
yum install rdesktop
#如需要在界面上使用需要安装
yum install tsclient
#使用命令行访问，-f 全屏 -a颜色 -c L 连接类型
rdesktop -f -a  119.0.0.100:

#使用rdp协议访问linux
yum install xrdp
#启动xrdp服务
xrdp

0x01 环境说明

宿主机：Windows10 + VMware Workstation 16
节点：控制节点controller，计算节点1、计算节点2
虚拟机操作系统：CentOS8.3-x86_64-Minimal2011，环境说明与准备
OpenStack版本：Victoria
Spice软件版本：

[root@controller ~]# yum install spice-server spice-protocol openstack-nova-spicehtml5proxy spice-html5 -y
Last metadata expiration check: 3:08:34 ago on Wed 19 May 2021 12:39:35 PM CST.
Package spice-server-0.14.3-3.el8.x86_64 is already installed.
Package spice-protocol-0.14.2-1.el8.noarch is already installed.
Package openstack-nova-spicehtml5proxy-1:22.2.1-1.el8.noarch is already installed.
Package spice-html5-0.1.1-1.fc18.noarch is already installed.
Dependencies resolved.
Nothing to do.
Complete!
[root@controller ~]#

网络配置

主机名	管理网络	网卡1	供应商网络	网卡2	硬件配置
controller	10.0.0.11	ens33	192.168.2.11	ens34	4C8G64G
compute1	10.0.0.31	ens33	192.168.2.31	ens34	4C8G64G
compute2	10.0.0.32	ens33	192.168.2.32	ens34	4C8G64G

0x02 OpenStack控制台SPICE协议安装配置

参考：OpenStack使用SPICE实践

一、控制节点

1.安装软件

源配置

spice-html5来自epel源，spice-server，spice-protocol来自CentOS官方源

mv /etc/yum.repos.d/epel.repo /etc/yum.repos.d/epel.repo.backup
mv /etc/yum.repos.d/epel-testing.repo /etc/yum.repos.d/epel-testing.repo.backup
yum install -y  https://mirrors.aliyun.com/epel/epel-release-latest-8.noarch.rpm
sed -i 's|^#baseurl=https://download.fedoraproject.org/pub|baseurl=https://mirrors.aliyun.com|' /etc/yum.repos.d/epel*
sed -i 's|^metalink|#metalink|' /etc/yum.repos.d/epel*

[root@controller ~]# dnf search spice
Last metadata expiration check: 0:44:37 ago on Tue May 11 10:48:46 2021.
===================================================== Name & Summary Matched: spice ======================================================
openstack-nova-spicehtml5proxy.noarch : OpenStack Nova Spice HTML5 console access service
spice-client-win-x64.noarch : Spice client MSI installers for Windows clients (64 bit)
spice-client-win-x86.noarch : Spice client MSI installers for Windows clients (32 bit)
spice-glib.i686 : A GObject for communicating with Spice servers
spice-glib.x86_64 : A GObject for communicating with Spice servers
spice-glib-devel.i686 : Development files to build Glib2 applications with spice-glib-2.0
spice-glib-devel.x86_64 : Development files to build Glib2 applications with spice-glib-2.0
spice-gtk.x86_64 : A GTK+ widget for SPICE clients
spice-gtk-tools.x86_64 : Spice-gtk tools
spice-gtk3.i686 : A GTK3 widget for SPICE clients
spice-gtk3.x86_64 : A GTK3 widget for SPICE clients
spice-gtk3-devel.i686 : Development files to build GTK3 applications with spice-gtk-3.0
spice-gtk3-devel.x86_64 : Development files to build GTK3 applications with spice-gtk-3.0
spice-gtk3-vala.x86_64 : Vala bindings for the spice-gtk-3.0 library
spice-protocol.noarch : Spice protocol header files
spice-server.i686 : Implements the server side of the SPICE protocol
spice-server.x86_64 : Implements the server side of the SPICE protocol
spice-server-devel.i686 : Header files, libraries and development documentation for spice-server
spice-server-devel.x86_64 : Header files, libraries and development documentation for spice-server
spice-streaming-agent.x86_64 : SPICE streaming agent
spice-vdagent.x86_64 : Agent for Spice guests
spice-vdagent-win-x64.noarch : Spice agent MSI installers for Windows guests (64 bit)
spice-vdagent-win-x86.noarch : Spice agent MSI installers for Windows guests (32 bit)
xorg-x11-server-Xspice.x86_64 : XSpice is an X server that can be accessed by a Spice client
========================================================== Name Matched: spice ===========================================================
spice-qxl-wddm-dod.noarch : A QXL display-only driver for Windows 10 virtual machines.
[root@controller ~]#

安装

yum makecache
yum install -y spice-server spice-protocol openstack-nova-spicehtml5proxy

手动安装spice-html5，快速下载

#yum install -y spice-html5
wget https://www.spice-space.org/download/spice-html5/spice-html5-0.1.1-1.fc18.noarch.rpm
rpm -ivh spice-html5-0.1.1-1.fc18.noarch.rpm

2.控制节点nova.conf

①[default]指定vnc_enabled=false，否则即使配置了spice，系统也仍然使用vnc ②一定要注释掉原vnc配置

[default]

[default]
vnc_enabled=false

注释掉原vnc相关配置

[vnc]
#enabled = true
#server_listen = $my_ip
#server_proxyclient_address = $my_ip

[spice]

[spice]
enabled=True
keymap=en-us
server_listen=0.0.0.0
server_proxyclient_address=$my_ip
html5proxy_host=0.0.0.0
html5proxy_port=6082
html5proxy_base_url=http://10.0.0.11:6082/spice_auto.html

3.停止novncproxy并取消开机启动

systemctl stop openstack-nova-novncproxy.service
systemctl disable openstack-nova-novncproxy.service

4.启用spicehtml5proxy并配置开机自启

systemctl enable openstack-nova-spicehtml5proxy.service
systemctl start openstack-nova-spicehtml5proxy.service

环境中的防火墙相关配置详情

二、计算节点

1.安装软件

源配置

spice-html5来自epel源，spice-server，spice-protocol来自CentOS官方源

mv /etc/yum.repos.d/epel.repo /etc/yum.repos.d/epel.repo.backup
mv /etc/yum.repos.d/epel-testing.repo /etc/yum.repos.d/epel-testing.repo.backup
yum install -y  https://mirrors.aliyun.com/epel/epel-release-latest-8.noarch.rpm
sed -i 's|^#baseurl=https://download.fedoraproject.org/pub|baseurl=https://mirrors.aliyun.com|' /etc/yum.repos.d/epel*
sed -i 's|^metalink|#metalink|' /etc/yum.repos.d/epel*

安装

yum makecache
yum install -y spice-server spice-protocol

手动安装spice-html5

#yum install -y spice-html5
wget https://www.spice-space.org/download/spice-html5/spice-html5-0.1.1-1.fc18.noarch.rpm
rpm -ivh spice-html5-0.1.1-1.fc18.noarch.rpm

2.计算节点nova.conf

①[default]指定vnc_enabled=false，否则即使配置了spice，系统也仍然使用vnc ②一定要注释掉原vnc配置

[default]

[default]
vnc_enabled=false

注释掉原vnc相关配置

[vnc]
#enabled = true
#server_listen = 0.0.0.0
#server_proxyclient_address = $my_ip
#novncproxy_base_url = http://192.168.2.11:6080/vnc_auto.html

[spice]

[spice]
enabled=True
keymap=en-us
server_listen=0.0.0.0
server_proxyclient_address=$my_ip
html5proxy_base_url=http://10.0.0.11:6082/spice_auto.html

3.重启nova-compute服务

systemctl restart openstack-nova-compute.service

0x04 验证SPICE安装

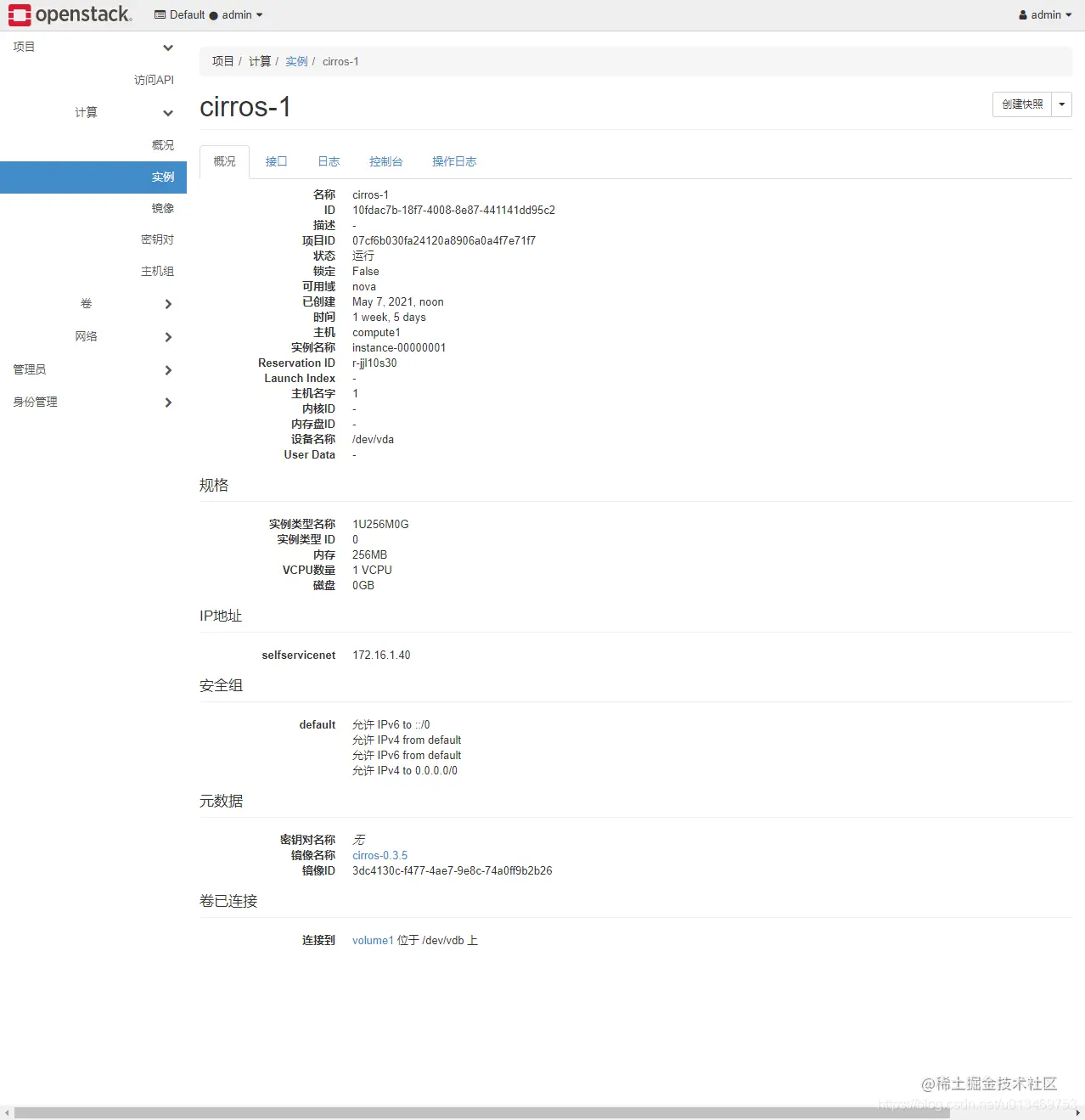

进入OpenStack Dashboard将实例重启

查看控制台

在这里插入图片描述
