前言

写这篇文章挣扎了很久，感觉很难简短而又精辟的写好block这篇文章，初探时走了一遍源码也看了一些帖子，但是探索完就忘了没什么感觉，只知道当需要修改block捕获的外部变量时，变量需要加__block修饰，但是为什么呢？block作为属性时，一般都是用copy修饰，但是又为什么呢？block最头疼的问题莫过于循环引用，我们总是无脑的用weak解决这个问题，但是弱引用真的是万能的吗？

Block是什么？

随便写一个block，clang编译一下看下底层结构

int a=10;
void(^Myblock)(void)=^{
   NSLog("%d",a);
};
Myblock();

clang编译后的底层结构

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
}
static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};

struct __block_impl {
  void *isa;
  int Flags;
  int Reserved;
  void *FuncPtr;
};
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
        void(*Myblock)(void)=((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA));
      ((__block_impl *)Myblock)->FuncPtr)((__block_impl *)Myblock);
    }
    return 0;

}

分析：

  • block代码块最后被编译成了__main_block_impl_0结构体，结构体本质上就是对象，所以block也是一个有引用计数的对象
  • impl.FuncPtr = fp，结构体的构造函数把函数的实现fp赋值给了imp，也就是说block结构体保存了函数的实现，通过Myblock->FuncPtr(Myblock)调起函数实现说明block光申明不调用是没有用的。
  • impl.isa = &_NSConcreteStackBlock，说明block是存在于栈中的，但其实这个block是堆block，但为什么编译的时候是栈block？其实想想也能大概明白，堆内存是动态添加的，编译的时候不可能分配堆内存，此时只是临时的分配成栈block。

Block类型

既然block是对象，那么它在哪个内存区域呢？

全局block

void (^block)(void) = ^{

};
//或者
static int a=10;
void (^block)(void) = ^{
     NSLog(@"%ld",a);
};

NSGlobalBlock全局block：在block内部不使用外部变量，或者只使用静态变量和全局变量

栈block

int b=10;
void (^__weak mblock)(void) = ^{
   NSLog(@"%ld",b);
};

NSStackBlock栈block：在栈区，栈内有效，出栈后销毁。在内部使用外部变量，调用函数的时候，会在栈上开辟一块内存，函数执行完后，这块内存就销毁了也就是出栈了。所以不能赋值给强引用或者copy修饰的变量，因为函数调用完就销毁了，强引用的话会造成野指针。ARC下不特别指定，一般不会存在栈block

堆block

int b=10;
void (^mblock)(void) = ^{
   NSLog(@"%ld",b);
};

NSMallocBlock堆block：在堆区，可以使用外部变量。堆block可以被强引用和copy，它的销毁取决于引用计数，跟我们创建对象一样，引用计数为0时就销毁。示例中mblock初始化后，其本身就是一次强引用。实际开发中百分之99的情况都是堆block，所以堆block是我们关注的重点。

Block引用外部变量

写个demo控制台打印情况如下：

//新建一个LGTeacher对象
@interface LGTeacher : NSObject
@property (nonatomic, copy) NSString *hobby;
- (void)teacherSay;
@end

LGTeacher* lgter=[[LGTeacher alloc]init];
NSLog(@"%@-%p",lgter,&lgter);
void(^Myblock)(void)=^{
    lgter.hobby=@"test";
    NSLog(@"%@-%p",lgter,&lgter);
};
 Myblock();

输出：

<LGTeacher: 0x101218ad0>-0x7ffeefbff200
<LGTeacher: 0x101218ad0>-0x7ffeefbff1e8

分析：block外部lgter指针地址是0x7ffeefbff200，block内部lgter指针地址是0x7ffeefbff1e8，虽然他们都是指向相同的对象，但是指针地址却不相同，说明block内部的lgter已经是一个全新的变量，如果在block内部让lgter=nil，此时编译器会报错，因为我们的本意是想改变外部lgter的指针地址，但是在block内部此时的lgter已经不是外部的lgter，此时编译器会混乱。虽然block外部的指针地址和block内部的指针地址不一样，但是他们指向的是同一块内存，所以依然可以改变这块内存的值，比如此处lgter.hobby=@"test"，这就是常说的值传递，不能改变外部指针，但是可以改变指针所指向的对象的值。

再来看一下使用__block修饰的情况。

@interface LGTeacher : NSObject
@property (nonatomic, copy) NSString *hobby;
- (void)teacherSay;
@end

__block LGTeacher* lgter=[[LGTeacher alloc]init];
NSLog(@"%@-%p",lgter,&lgter);
void(^Myblock)(void)=^{
    lgter.hobby=@"test";
    NSLog(@"%@-%p",lgter,&lgter);
    lgter=nil;
};
 Myblock();

输出：

<LGTeacher: 0x1007275d0>-0x7ffeefbff1f0
<LGTeacher: 0x1007275d0>-0x7ffeefbff1f0

block外部lgter指针地址是0x7ffeefbff1f0，block内部lgter指针地址也是0x7ffeefbff1f0，它们指向同一个LGTeacher对象0x1007275d0。说明使用__block修饰的对象，在block内部变量的指针地址没有发生改变，所以可以使用lgter=nil改变指针，因为内外部变量的指针是同一个，这就是常说的地址传递。

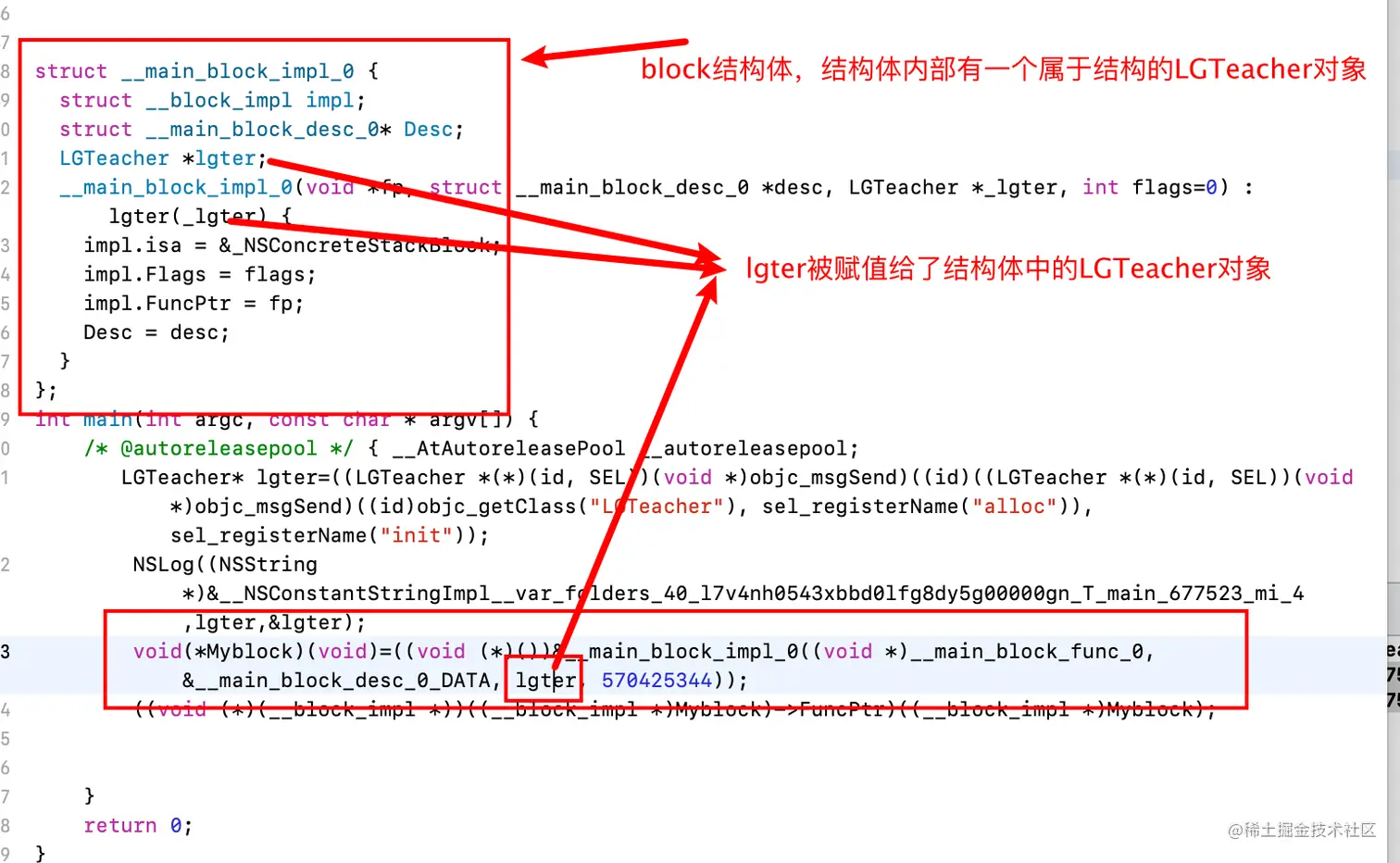

why?下面通过clang编译一下看下底层使用__block修饰和不使用__block有什么区别 image.png 这是没有使用__block修饰的底层结构，block是一个结构体，结构体内部有一个属于结构体的对象lgter，外部的lgter对象作为参数传进block结构体的构造函数中，在构造函数中把外部的lgter赋值给block内部的lgter，注意这只是赋值，block内部的lgter在内存分配时有自己的指针地址。

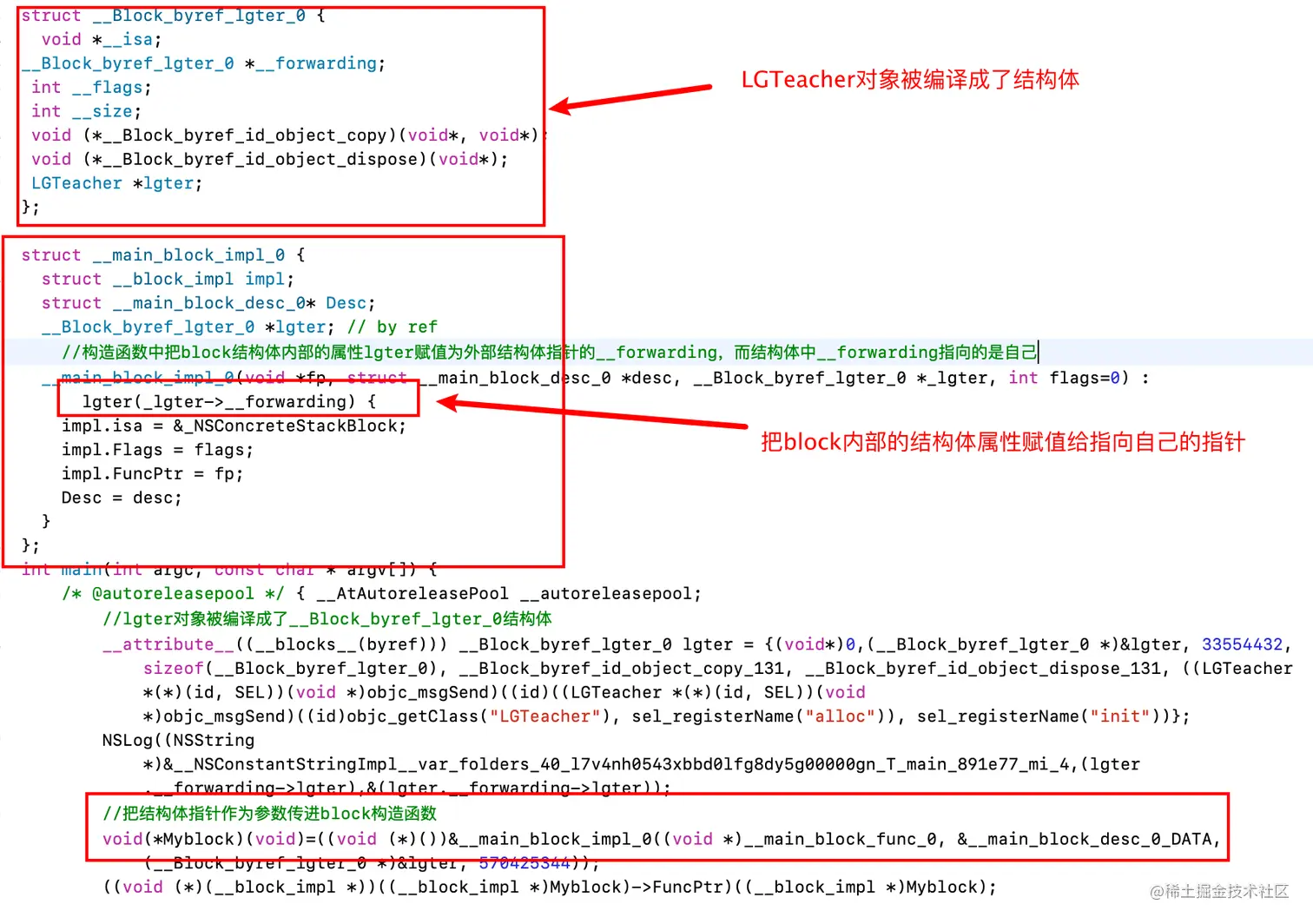

再看一下使用__block修饰的对象 image.png

  • 使用__block修饰的对象LGTeacher已经被编译成了__block_byref_lgter_0结构体，在block构造函数中，把参数_block_byref_lgter_0结构体指针的__forwarding赋值给block中属性_block_byref_lgter_0，而__forwarding又是一个指向自己的__block_byref_lgter_0指针
  • 虽然有点拗口，但是好好理解一下，简单总结就是这是一个指针的传递，最终都指向了_block_byref_lgter_0结构体。_forwarding既可以指向自己，也可以指向复制后的自己，也就是说有了这个指针的存在，无论__block变量配置在堆上还是栈上都能够正确的访问__block变量。
  • 仔细看一下如果使用__block修饰的对象，对象被编译成结构体的同时会有一个__Block_byref_id_object_copy方法和___Block_byref_id_object_dispose方法，下面会分析到。

总结

  • __block修饰的对象是指针传递，无论__block变量配置在堆上还是栈上都能够正确的访问__block变量。
  • 没有用__block修饰的对象是值传递，block内部的变量和外部的变量不是同一个指针，只是值相同或者说指向的对象相同

block的循环引用

先想一下我们在申明一个block属性时，为什么总是用关键字copy修饰？

我们称block为代码块，他类似一个方法，方法是在内存的栈区，执行完就消失，它的内存管理是系统自动管理的。block不像OC中的类对象(在堆区)，他也是在栈区的，我们没办法像控制对象一样控制他的消亡，所以我们常使用copy修饰block，系统会把该 block的实现拷贝一份到堆区，这样我们就可以像控制对象一样控制它的生命周期，在ARC，不使用copy修饰的block，系统也会拷贝block进堆区，所以说现在如果不特别制定block都是堆block。

还记得一开始我们写的那个demo吗，明明是一个堆block，但是编译的时候是一个栈block，那么是栈block是怎么变成堆block的呢？

int a=10;
void(^Myblock)(void)=^{
  NSLog("%d",a);
};
Myblock();

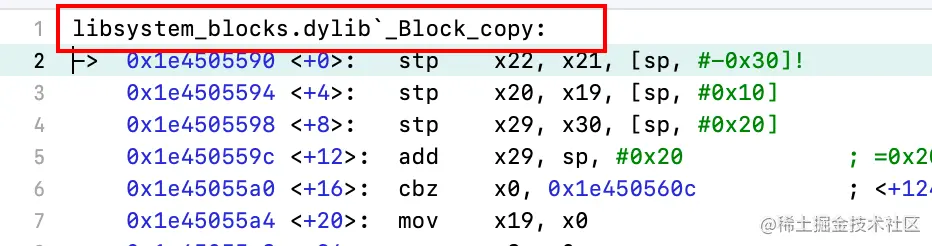

汇编看一下调用了调用过程 image.png 汇编看流程，刚开始会调用objc_retainBlock，跟进objc_retainBlock里又会调用Block_copy，我们研究的不就是堆block的拷贝吗？源码看下这个函数

void *_Block_copy(const void *arg) {
    //block底层正在的结构是一个Block_layout
    struct Block_layout *aBlock;
    if (!arg) return NULL;
    aBlock = (struct Block_layout *)arg;
    //block是否需要释放
    if (aBlock->flags & BLOCK_NEEDS_FREE) {
        // latches on high
        latching_incr_int(&aBlock->flags);
        return aBlock;
    }
    //全局block直接返回
    else if (aBlock->flags & BLOCK_IS_GLOBAL) {
        return aBlock;
    }
    else {
        // 栈 - 堆 (编译期)，栈block的拷贝，堆block都是从栈拷贝过来的
        size_t size = Block_size(aBlock);
        //开辟堆block内存
        struct Block_layout *result = (struct Block_layout *)malloc(size);
        if (!result) return NULL;
        //把栈block拷贝进堆block中
        memmove(result, aBlock, size);
#if __has_feature(ptrauth_calls)
        // Resign the invoke pointer as it uses address authentication.
        result->invoke = aBlock->invoke;
        //省略...
        result->flags &= ~(BLOCK_REFCOUNT_MASK|BLOCK_DEALLOCATING);    // XXX not needed
        result->flags |= BLOCK_NEEDS_FREE | 2;  // logical refcount 1
        //获取copy函数，其实是对对象的拷贝
        _Block_call_copy_helper(result, aBlock);
        // Set isa last so memory analysis tools see a fully-initialized object.
        result->isa = _NSConcreteMallocBlock;
        return result;
    }
}

分析：

  • 我们上面通过clang分析了block底层结构是一个结构体，这个结构体具体的结构其实是Block_layout结构体。
  • 如果aBlock是全局block，copy是直接返回
  • 如果aBlock是栈block，那么就会在堆区malloc开辟内存，并且把栈区block拷贝进新开辟的堆区。Block_call_copy_helper获取copy函数，copy里调用了_Block_object_assign方法改变外部对象的引用计数或内存拷贝。

_Block_object_assign

void _Block_object_assign(void *destArg, const void *object, const int flags) {
    const void **dest = (const void **)destArg;
    switch (os_assumes(flags & BLOCK_ALL_COPY_DISPOSE_FLAGS)) {
      //对象 引用计数加1
      case BLOCK_FIELD_IS_OBJECT:
        _Block_retain_object(object);
        *dest = object;
        break;
        //block类型，进行_Block_copy
      case BLOCK_FIELD_IS_BLOCK:
        *dest = _Block_copy(object);
        break;
      case BLOCK_FIELD_IS_BYREF | BLOCK_FIELD_IS_WEAK:
      //__block修饰的对象 会拷贝整个结构体进堆区
      case BLOCK_FIELD_IS_BYREF:
        *dest = _Block_byref_copy(object);
        break;
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK:
        *dest = object;
        break;
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT | BLOCK_FIELD_IS_WEAK:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK  | BLOCK_FIELD_IS_WEAK:
        *dest = object;
        break;
      default:
        break;
    }
}
  • 如果外部变量是对象，_Block_retain_object使外部对象引用计数加1，所以在block内使用外部变量，比如self就需要使用弱引用，否则block内部会强引用self使得引用计数加1。
  • 如果外部变量是Block类型的，执行_Block_copy拷贝block，这里一定要注意，这里有坑点，下面会有例子。
  • 如果外部变量是__block修饰的，__block修饰的对象会被编译成一个block_byref结构体，那么会拷贝整个结构体进堆区。

示例分析

经过上面对block的分析，我们已经有一个大概的认知与理解，其最终目的还是要在开发中使用和避免犯错，下面看几个示例巩固和理解。

对象的引用计数理解

    NSObject *objc = [NSObject new];
    NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)(objc))); // 1
    void(^strongBlock)(void) = ^{
        NSLog(@"---%ld",CFGetRetainCount((__bridge CFTypeRef)(objc)));
    };
    strongBlock();
    void(^__weak weakBlock)(void) = ^{ // + 1
        NSLog(@"---%ld",CFGetRetainCount((__bridge CFTypeRef)(objc)));
    };
    weakBlock();
    void(^mallocBlock)(void) = [weakBlock copy];
    mallocBlock();

输出：

1
3
4
5

分析：上面输出objc对象的引用计数，第一次输出1能理解，第二次输出为什么是3呢？上面我们分析得出如果外部变量不使用__block修饰，那么在block内部是值传递，会生成一个新的指针变量指向这个对象，所以对象的引用计数会加1，strongBlock编译底层其实是栈block，运行时栈block拷贝进堆区调用_Block_retain_object函数使得对象的引用计数又加1，所以是3。至于第三次输出，特别指定这是一个栈block，其内部又会有一个新的指针变量指向objc，所以加1。第四次，将一个栈block拷贝进堆区，对象引用计数加1。

如果把上面的对象使用__block修饰呢？

   __block NSObject *objc = [NSObject new];
    NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)(objc))); // 1
    void(^strongBlock)(void) = ^{
        NSLog(@"---%ld",CFGetRetainCount((__bridge CFTypeRef)(objc)));
    };
    strongBlock();

输出：

1

分析：可以看到引用计数永远为1，并不会使对象的引用计数增加，因为这是指针传递。还记得上一篇关于弱引用的文章吗，weak可以解决block循环引用的本质就是不会使对象的引用计数增加，而且弱引用对象的引用计数是系统的弱引用表管理的。这里是不是感觉__block也有相同的作用，也可以解决循环引用。

内存拷贝的理解

    int a = 0;
    void(^ __weak weakBlock)(void) = ^{
        NSLog(@"-----%d", a);
    };
    struct _LGBlock *blc = (__bridge struct _LGBlock *)weakBlock;
    // 深浅拷贝
    id __strong strongBlock = [weakBlock copy];
    blc->invoke = nil;
    void(^strongBlock1)(void) = strongBlock;
    strongBlock1();

输出

0

分析：weakBlock是栈block，blc通过类型强转也是一个跟weakBlock指向同一片内存空间的栈block，strongBlock是weakBlock的内存拷贝是堆block，调用blc->invoke=nil把栈block内存清空，但是这不影响堆block的内存，所以能够输出

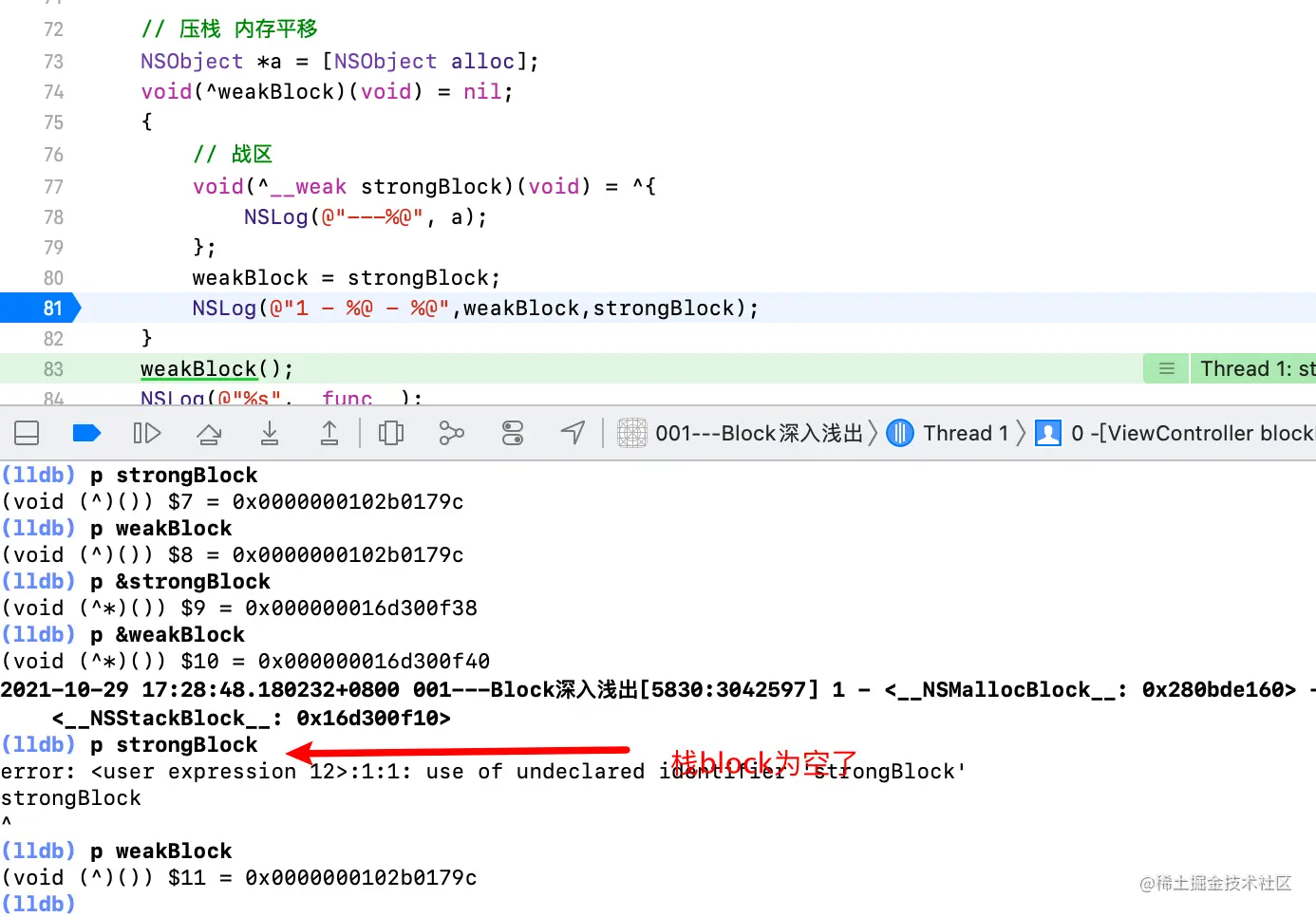

堆栈释放差异

- (void)blocktest{
    NSObject *a = [NSObject alloc];
    //仔细看此处的block不是一个块
    void(^weakBlock)(void) = nil;
    {//临时作用域
        // 栈block
        void(^__weak strongBlock)(void) = ^{
            NSLog(@"---%@", a);
        };
        weakBlock = strongBlock;
        NSLog(@"1 - %@ - %@",weakBlock,strongBlock);

    }
    weakBlock();
  }

输出：

 1 - <__NSMallocBlock__: 0x281e830c0> - <__NSStackBlock__: 0x16b80cf10>

---(null)

分析：weakBlock不做特别指定是一个堆block，临时作用域内strongBlock是一个栈block，堆block被赋值成栈block，注意这里不是copy，只是指向同一片内存空间的赋值。分别打印__NSMallocBlock__和__NSStackBlock__类型能理解，为什么打印a是null呢？lldb断点看下 image.png 在81行打断点，此时weakBlock和strongBlock指向同一片栈内存空间，但是断点过了82行后，此时strongBlock栈内存被释放了，意思strongBlock生命周期在临时作用域内，出了作用域就释放了，既然栈内存释放了，堆block又指向这片内存，为什么会打印null呢？不应该是野指针吗，这点目前还不清楚，希望知道的指导一下。要想不打印为null，可以这样weakBlock = 【strongBlock copy】把栈block拷贝进堆，这里一定要注意copy和“=”的本质区别，"="指向的是同一块内存空间。

避免循环引用

造成循环引用的本质是对象的引用计数始终不为0，导致对象该释放的时候释放不掉，从而导致内存泄漏。所以我们可以使用weak或者__block修饰对象，让对象的引用计数不增加就可以避免循环引用。如下

//方式1
__weak typeof(self) weakself=self;
void(^astrongBlock)(void)=^(void){
__strong typeof(weakself) strongself=weakself;
       NSLog(@"count=%ld",(long)CFGetRetainCount((__bridge CFTypeRef)strongself));
    };
astrongBlock();
//方式2
__block ViewController* vc=self;
void(^bstrongBlock)(void)=^(void){
       NSLog(@"count=%ld",(long**)CFGetRetainCount((__bridge CFTypeRef)vc));
        vc=nil;
    };
 bstrongBlock();
//方式3
 void(^cstrongBlock)(UIViewController*  vc)=^(UIViewController*  vc){
       NSLog(@"count=%ld",(long)CFGetRetainCount((__bridge CFTypeRef)vc));
    };
 cstrongBlock(self);

分析：

  • 方式1使用weak修饰对象，不会使self的引用计数增加，同时弱引用对象weakself是系统弱引用表管理的，注意我们一般会在block内部使用__strong再强引用一次self，此时self引用计数会加1，如果我们在block中操作了一些耗时的工作，但是self被提前释放了，那么弱引用对象weakself也就释放了，那么就会造成奔溃，而在block内部__strong修饰的是一个零时变量，出了作用域就自动销毁了，self引用计数又会减1。
  • 方式2使用__block修饰一个对象，不会增加对象的引用计数，注意一定要在block内部把这个对象释放掉，weak弱引用对象的释放是系统完成的。
  • 方式3通过传递一个临时变量，我们知道临时变量是在栈区的，是系统自动释放了

强弱共舞是万能的吗？

我们经常使用__weak和__strong组合解决block循环引用，但这真的是万能的吗？看下面这个例子会闷逼，定义两个block作为控制器self的属性，即doWorkblock和doStudentblock，分别打印self和strongself的引用计数

__weak typeof(self)weakSelf =self;
NSLog(@"self引用计数：%ld",CFGetRetainCount((__bridge CFTypeRef)self));
self.doWorkblock = ^{
    __strong typeof(self) strongSelf = weakSelf;
    NSLog(@"strongSelf引用计数：%ld",CFGetRetainCount((__bridge CFTypeRef)strongSelf));
    weakSelf.doStudentblock = ^{
       NSLog(@"strongSelf引用计数：%ld",CFGetRetainCount((__bridge CFTypeRef)strongSelf));
    };
   weakSelf.doStudentblock();
 };
self.doWorkblock()
NSLog(@"self引用计数：%ld",CFGetRetainCount((__bridgeCFTypeRef)self));

控制台输出：

self引用计数：21
strong引用计数：22
strong引用计数：25
self引用计数：22

分析：控制台可以看到一开始self应用计数为21，最后self引用计数为22，很明显造成了循环引用，why?

  • strongSelf是一个临时变量，强持有self，所以引用计数+1，为22。进入doStudentblock后，在block内部引用外部变量，根据上面的分析引用计数应该+2后是24，但是为什么是25呢？特别注意doWorkblock捕获了外部变量doStudentblock，当外部变量是block类型时，会拷贝这个block进堆区，doStudentblock里对strongself强引用即对self强引用，所以引用计数又会加1，所以为25。
  • 如果doStudentblock不作为属性呢？在doWorkblock内部自定义一个doStudentblock就不会造成循环引用，因为不存在block拷贝
  • 如果在doStudentblock里面不引用Strongself会造成循环引用吗？如果不强引用strongself，在block拷贝时就不会拷贝strongself，自然就不会使引用计数增加

NSTimer循环引用

有必要把NSTimer造成循环引用单独拎出来说一下的，一个是比较特殊一个是使用的时候会不注意。首先NSTimer是基于RunLoop的，以scheduledTimerWithTimeInterval:开头的方法会将NSTimer加到当前runloop的default mode上，而以timerWithTimeInterval:开头的方法，则需要使用runloop的addTimer:方法，将其手动加到runloop上。因此，这里通常有一个注意的点：即runloop的UITrackingMode下，定时器会失效。解决办法即将定时器加到runloop的commonModes上即可。

写个会造成循环引用的demo如下：

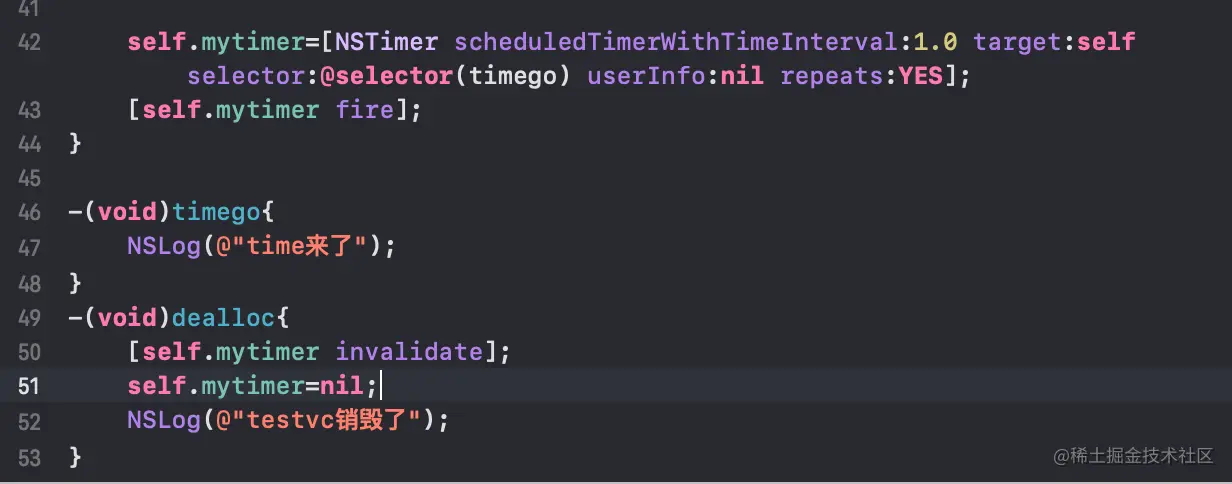

image.png 控制器A push进控制器testvc中，在testvc中创建一个mytimer定时器，当控制器testvc pop返回上一个控制器时，理论上会调用dealloc方法，但实际情况并不会调用dealloc方法，因为mytimer强引用self，self又强引用mytimer，如果此时repeats=NO，并不会造成循环引用，但是一旦repeats=YES，那么mytimer对象就要一直持有self，从而造成循环引用，循环引用下self不会释放，只有self释放了才会调用dealloc方法，所以dealloc方法可以检测self是否正常释放。那么如何才能让dealloc正常调用呢？

中间对象解循环

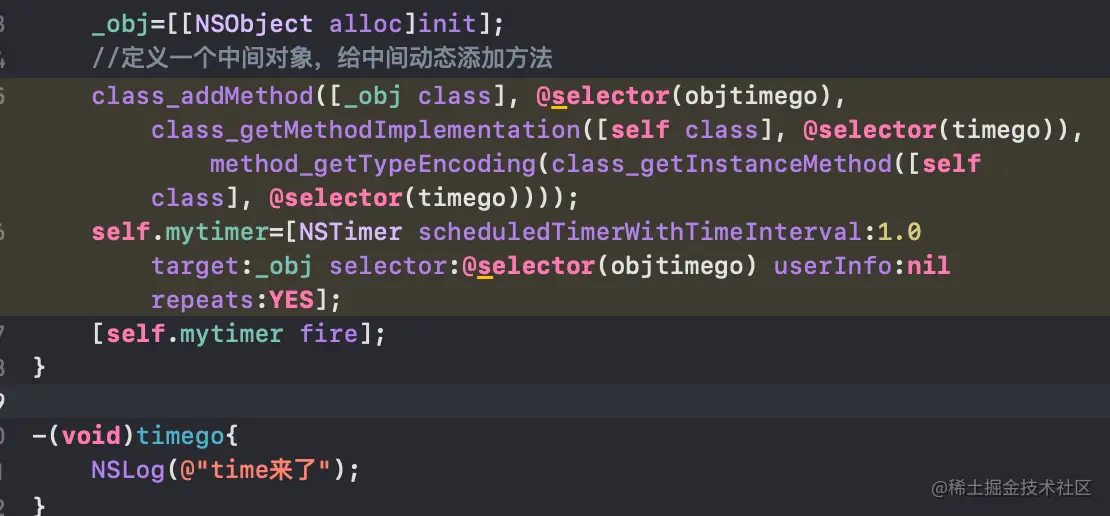

image.png 分析：可以定义个中间对象，注意这个中间对象必须强引用，不能是一个临时对象，否则执行完就销毁了，runtime动态给中间对象添加timego方法，timer的target设置为这个中间对象，这样就可以解除self循环引用，dealloc也能够正常调用。

消息转发解循环

@interface TimeCenterObj()
@property(nonatomic,weak)id weakobj;
@end

@implementation TimeCenterObj
+(instancetype)initWithObjc:(id)weakobj{
    TimeCenterObj* myobj= [[TimeCenterObj alloc]init];
    myobj.weakobj=weakobj;
    return myobj;
}
-(id)forwardingTargetForSelector:(**SEL**)aSelector{
    return self.weakobj;
}

分析：创建一个中间对象TimeCenterObj，定义一个弱引用weakobj去持有self，利用弱引用的特性解除循环，最最主要的是要定义一个消息快速转发的方法forwardingTargetForSelector(原理见文章消息转发)，在这个方法里指定处理这个方法的实体为weakobj，也就是self本身。当然也可以添加慢速转发方法。

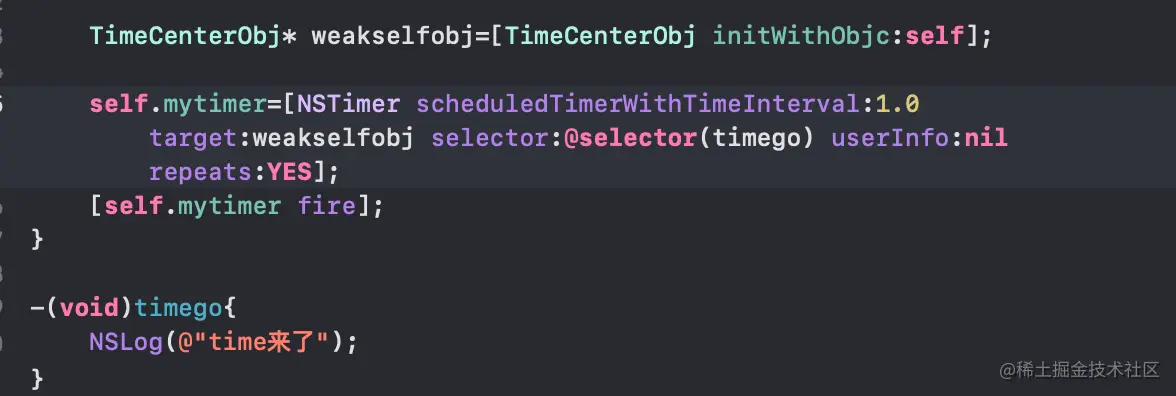

使用如图： image.png

block弱引用解循环

ios10.0之后，苹果应该是意识到NSTimmer会造成循环引用，所以添加了一个新的API，可以在这个新API里弱引用self。

 __weak typeof(self) weakself=self;
 self.mytimer=[NSTimer scheduledTimerWithTimeInterval:1.0 repeats:YES block:^(NSTimer * _Nonnull timer) {
        [weakself  timego];
    }];
 [self.mytimer fire];

但是这个API是ios10.0之后才有的，所以要兼容ios10.0以下的话需要使用分类动态创建一个方法，这里也推荐使用这种方法来解决NSTimer的循环引用

@implementation NSTimer (weakTimer)

+(NSTimer*)wgy_scheduledTimerWithTimeInterval:(NSTimeInterval)time repeats:(BOOL)repeat block:(void(^)(NSTimer * _Nonnull))block{
   return  [self scheduledTimerWithTimeInterval:time target:self selector: @selector(wgy_time:) userInfo:[block copy] repeats:repeat];
}

+(void)wgy_time:(NSTimer*)time{
    void(^timeblock)(NSTimer* time)=time.userInfo;
    if(timeblock){
        timeblock(time);
    }
}

注意：这里把target设置为NSTimer自己，SEL为添加的类方法wgy_time，在类方法里调用传进来的block。
