SVG pattern 使用（patternUnits、patternContentUnits）

一、简介

• <pattern> 是 SVG 的一个图案填充标签，可以在 pattern 中定义好图案，然后通过 id 引用来对某个图形进行填充

• <pattern> 的 width / height 属性默认是根据所填充图形的百分比来确定的。

二、属性

• pattern 标签另外的两个属性为：

  • patternUnits：默认值为 objectBoundingBox

  • patternContentUnits：默认值为 userSpaceOnUse

    一般用来设置 pattern 内图案的单位大小，如下面实例中的 circle、polygon。

• Units 的取值范围：

  • userSpaceOnUse：

    x、y、width和height表示的值都是当前用户坐标系统的值。也就是说，这些值没有缩放，都是绝对值。

  • objectBoundingBox(默认值)：

    x、y、width和height的值都是占外框（包裹 pattern 的元素）的百分比。

三、案例

• 案例代码

  <svg xmlns="http://www.w3.org/2000/svg" width="300" height="200">
      <defs>
        <pattern id="p1" x="0" y="0" width="0.2" height="0.2">
          <circle cx="10" cy="10" r="5" fill="red" />
          <polygon points="30 10 60 50 0 60" fill="green" />
        </pattern>
      </defs>
      <rect x="0" y="0" width="300" height="200" fill="url(#p1)" stroke="blue" />
  </svg>

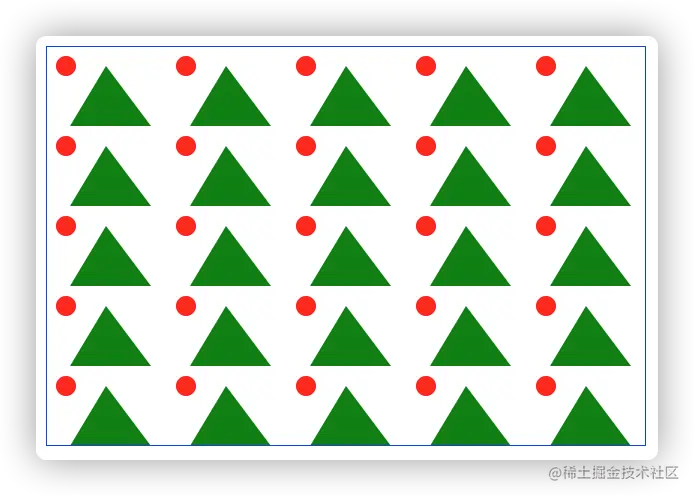

• 案例效果
