D3 学习总结-第一张图-01

declare module '*.json' {
  const value: any
  export default value
}

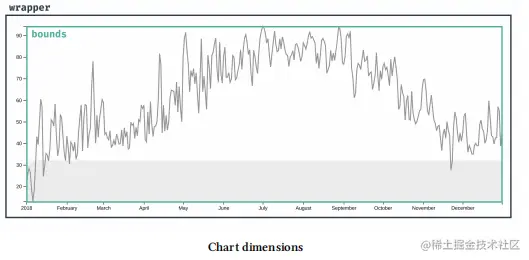

const dimensions = {
  width: 400,
  height: 400,
  margin: {
    top: 15,
    right: 15,
    bottom: 40,
    left: 60,
  },
  boundedWidth: 0,
  boundedHeight: 0,
}

dimensions.boundedWidth = dimensions.width - dimensions.margin.left - dimensions.margin.right
dimensions.boundedHeight = dimensions.height - dimensions.margin.top - dimensions.margin.bottom

<template>
  <div id="demo-line-1"></div>
</template>

onMounted(() => {
  initChart()
})
const initChart = () => {

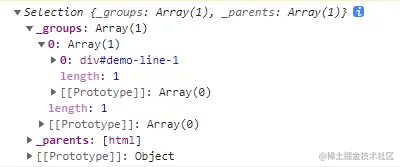

  const wapper = d3.select('.demo-line-1')
}

const wapper = d3.select('#demo-line-1')

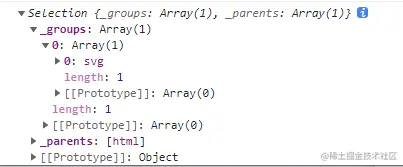

const svg = wapper.append('svg')

const wrapper = d3.select("#demo-line-1")
const svg = wrapper.append("svg")
svg.attr("width", dimensions.width)
svg.attr("height", dimensions.height)

const wapper = d3.select('#demo-line-1')
const svg = wapper.append('svg').attr('width', dimensions.width).attr('height', dimensions.height)

——一个针对其他元素的包装器。我们可以在元素中绘制图表，并使用CSS转换属性。 d3选择对象有一个.style()方法，用于添加和修改CSS样式。.style()方法的调用类似于.attr()，并将键值对作为其第一个和第二个参数。让我们使用.style()来改变我们的边界。

  const bounds = svg.append('g').style('transform', `translate(${dimensions.margin.left}px,${dimensions.margin.top}px)`)

通过查看元素发现的大小是0x0，g会根据内部内容进行扩展，当我们开始绘制图表，我们会看到他的作用。

创建我们的刻度尺

我们现在要在y轴绘制每天的最高温度。

开始绘制之前，我们需要决定想要可视化的温度，我们是否需要100℃或者-100℃？最佳方案是通过数据集中的最低和最高温度来确定实际范围。

通常我们轴坐标从0开始，如果有零下温度，我们的这张图就无法绘制， d3的 d3-scale模块可以创建不同类型的刻度尺，刻度尺是一个在两个域之间转换的函数。

对于y轴，我们希望将值从温度域转换为像素域。如果我们的图表需要处理从10°华氏度到100°华氏度的温度，最大为55°华氏度的一天将在y轴的一半。

让我们创建一个将这些度转换为y值的尺度。如果我们的y轴是200px高，y尺度应该将55°F转换为100，y轴上的中间点。

d3-scale可以创建很多类型的刻度尺，在本章图中，我们用d3.scaleLinear()，因为我们的y轴数据是线性增加的数字

const yScale = d3.scaleLinear() 刻度尺需要两个参数： domain：最小输入值和最大输入值， range：最小输出值和最大输出值 现在我们需要数据中的最高和最低温度，d3-array模块的d3.extent()方法

const yScale = d3
    .scaleLinear()
    .domain(d3.extent(dataSet, yAccessor))
    .range([dimensions.boundedHeight, 0])

这样我们就创建了我们的第一个刻度尺函数。

console.log(yScale(32))

数据为华氏温度，32即0摄氏度，通过此函数可以看到相应的刻度位置（即距离y轴底部的距离）。

我们现在做一个冰点区域，svg的标签正好适用。

const freezingTemperaturePlacement = yScale(32)
const freezingTemperatures = bounds
    .append('rect')
    .attr('x', 0)
    .attr('width', dimensions.boundedWidth)
    .attr('y', freezingTemperaturePlacement)
    .attr('height', dimensions.boundedHeight - freezingTemperaturePlacement)
    .attr("fill", "#e0f3f3")

让我们把它变成一个寒冷的蓝色，以表示“冻结”，并降低它的视觉重要性。您不能用背景或边框设置SVG元素的样式-相反，我们可以分别使用填充和笔画。稍后我们将更深入地讨论这些差异。正如我们所看到的，SVG元素的默认填充是黑色的，默认的笔画颜色是没有的，宽度为1px。

.attr("fill", "#e0f3f3")

在这段代码中，我们使用.attr()来设置填充，因为一个属性比链接的样式表具有比CSS更低的优先级，这将允许我们覆盖该值。如果我们使用了.style()，我们将设置一个内联样式，如果要覆盖他就需要css - !important

现在开始创建x轴

这看起来像我们的y轴，但是，由于我们使用的是日期对象，我们将使用一个知道如何处理日期对象的时间刻度尺。

const xScale = d3.scaleTime().domain(d3.extent(dataSet, xAccessor)).range([0, dimensions.boundedWidth])

现在我们已经定义了我们的刻度尺，我们就可以开始绘制我们的图表了！

绘制线条

时间轴本身将是一个单路径的SVG元素,path元素采用一个d属性（数据的缩写），告诉它们要做什么形状。

• M将移动到一个点（后面是x和y值），
• L将画一条线到一点（后面是x和y值），
• Z将画一条线回第一个点

bounds.append("path").attr("d", "M 0 0 L 100 0 L 100 100 L 0 50 Z")

d还有很多属性，但是我们不需要专门去学习，d3-shape有一个d3.line()方法，它将创建一个生成器，将数据点转换为一个d字符串。

const lineGenerator = d3.line()

我们的生成器需要两个信息 x轴值和y轴值

我们分别用x和y方法设置这些值，每个方法都需要一个参数：一个将数据点转换为x或y值的函数。 我们希望使用accessor函数，但请记住：accessor函数返回未缩放的值。 我们将用accessor函数和尺度来转换数据点，以得到像素空间中的缩放值。

const lineGenerator = d3
    .line()
    .x((d) => xScale(xAccessor(d)))
    .y((d) => yScale(yAccessor(d)))

现在我们准备将路径元素添加到bounds中。

const line = bounds.append("path")

让我们将数据集输入我们的行生成器来创建d属性，并告诉线条是什么形状。

const line = bounds.append("path")
    .attr("d", lineGenerator(dataset))

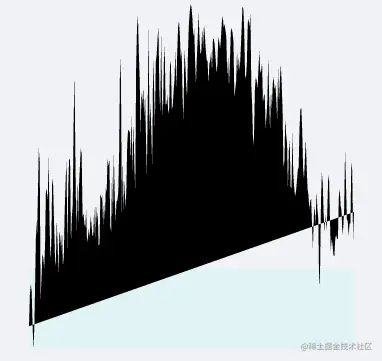

记住，SVG元素默认为黑色填充，而没有线条，这就是为什么我们会看到这个黑色填充的形状。这不是我们想要的！让我们添加一些样式来得到一条没有填充的橙色线。

  const line = bounds
    .append('path')
    .attr('d', lineGenerator(dataset))
    .attr('fill', 'none')
    .attr('stroke', '#af9358')
    .attr('stroke-width', 2)

我们快到终点了，但缺少了一些东西。让我们画轴结束。

绘制轴

y轴

让我们从y轴开始。d3的d3-axis模块有轴生成器的方法，它将为给定的比例绘制一个轴。与我们以前使用的方法不同，d3轴生成器将向页面附加多个元素。 每个方向都有一种方法，它将指定标签和标记的位置：

•axisTop

•axisRight

•axisBottom

•axisLeft

按照常见的约定，我们希望y轴的标签在轴线的左边，所以我们将使用d3.axisLeft()并将其传递给我们的y刻度尺。

const yAxisGenerator = d3.axisLeft()
    .scale(yScale)

当我们调用轴生成器时，它将创建许多元素——让我们创建一个g元素来保存所有这些元素，并保持我们的DOM组织。然后我们将把这个新元素传递给我们的y轴生成器函数，告诉它在哪里绘制我们的轴

const yAxis = bounds.append("g")

yAxisGenerator(yAxis)

这个方法可以工作，但它将破坏我们的链式方法。为了解决这个问题，d3的选择有一个.call()方法，该方法将以该选择作为第一个参数来执行所提供的函数。 我们可以使用.call()：

1.防止将我们的选择保存为变量，

2.保持选择器来继续添加链式操作

 const yAxis = bounds.append('g').call(yAxisGenerator)

x轴 让我们用同样的方式创建x轴，这次是使用d3.axisBottom()。

  const xAxisGenerator = d3.axisBottom(xScale)
  const xAxis = bounds.append('g').call(xAxisGenerator)

创建一个元素来包含轴元素是一个好主意，主要有三个原因：

1. 为了保持DOM的组织，用于调试或导出
2. 如果我们想删除或更新轴，我们将需要一种简单的方法来标记所有元素
3. 立即修改整个轴，例如当我们想要移动整个轴时。 轴看起来很对，但它放错了地方：

为什么.axisBottom()没有把轴画到正确的地方？d3的轴发生器函数知道将相对于轴线的标记和标记标签放在哪里，但它们不知道将轴本身放在哪里。为了将x轴移动到底部，我们可以移动x轴组，类似于我们使用CSS变换移动图表边界的方式。 为了将x轴移动到底部，我们移动x轴组类似于我们使用css变换移动图表边界的方式。

const xAxis = bounds.append('g').call(xAxisGenerator).style('transform', `translate(0,${dimensions.boundedHeight}px)`)

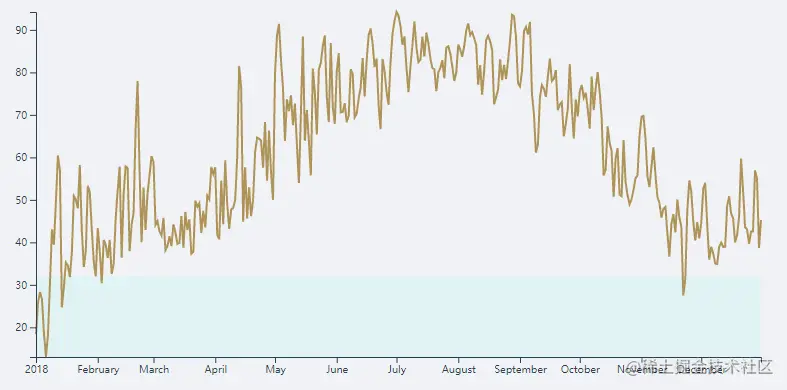

我们的第一个图表完成了！
