lecture 2

实时渲染的特点: 不做与真实或者离线完全一致的渲染，而是选择相似度比较高的方式来进行，以此来节约时间和达到实时的目的。

全局光照： 光照分直接光照，就是光线通过光源打到点上，然后再反射到人眼或者相机，这种叫直接光照；间接光照，就是光打到A点，B点接受来自A点的光，B点反射再打到相机或者人眼。

实时渲染里，实时全局光照中一般只做一次间接光照，而不是按照真实的光线传播那样一直递归和损耗，因为两者效果区别并不大，但是不做间接光照和做的区别很大。

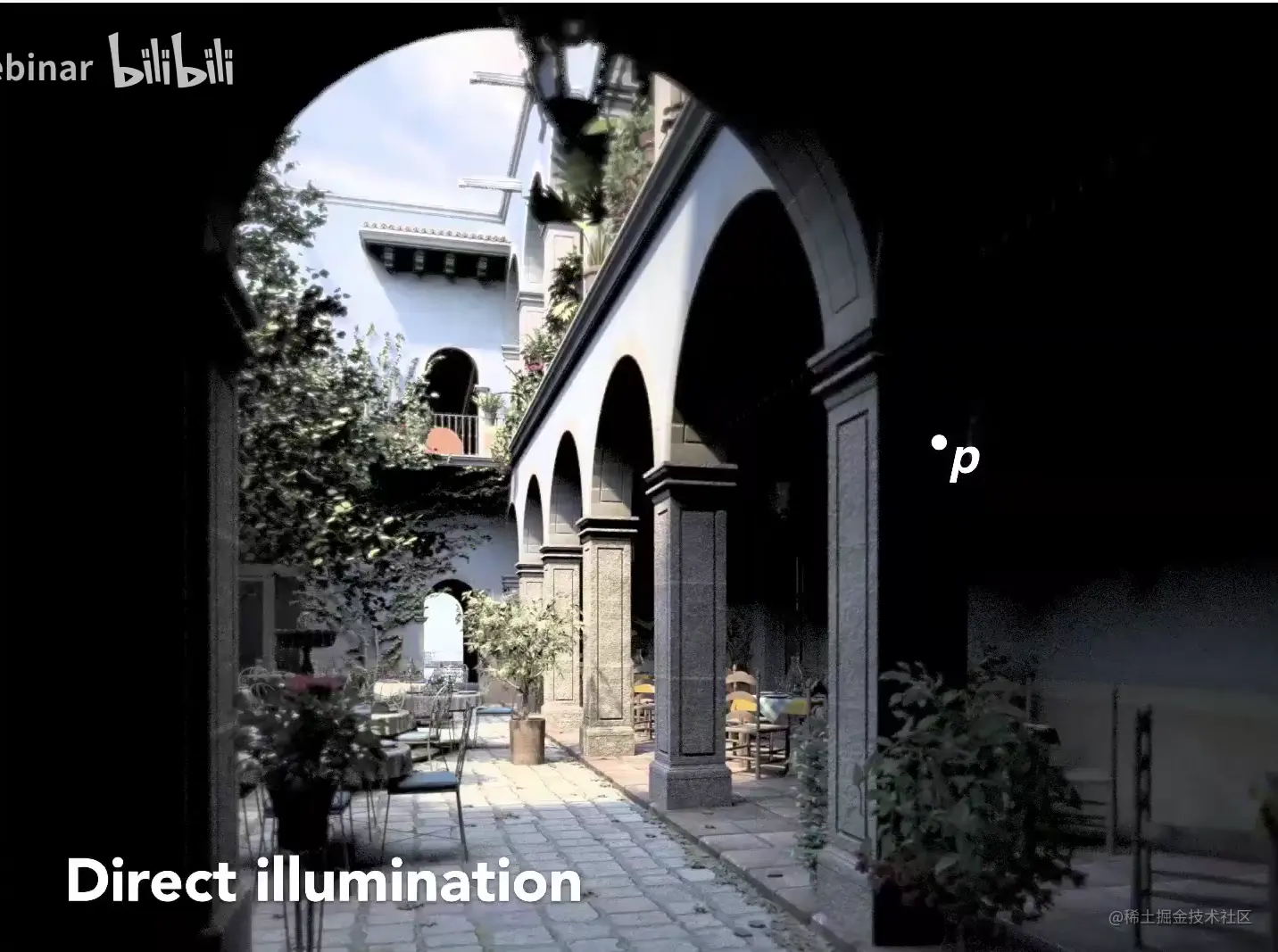

这是不做间接光照的照片： image.png

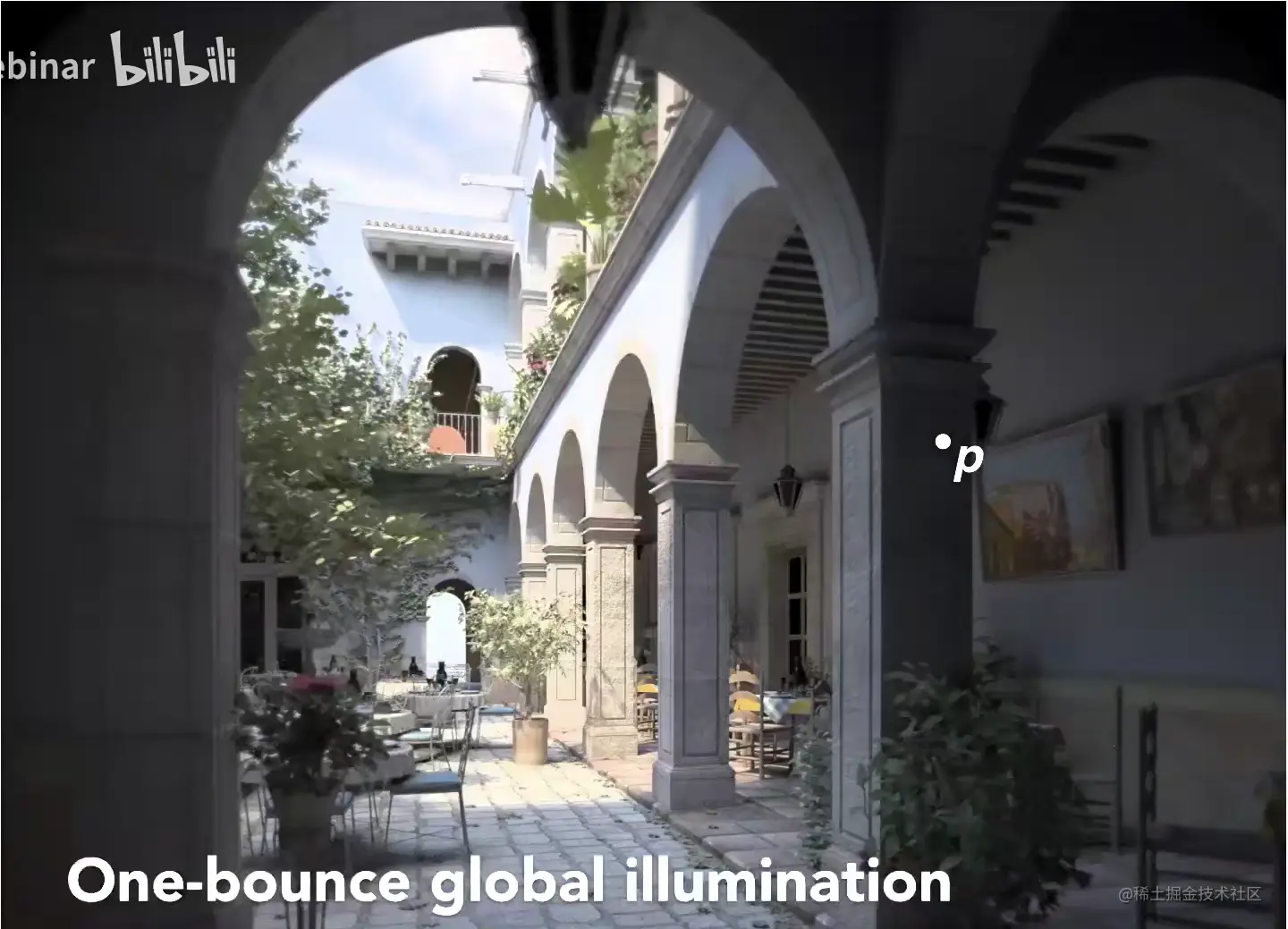

这是只做一次间接光照的照片：

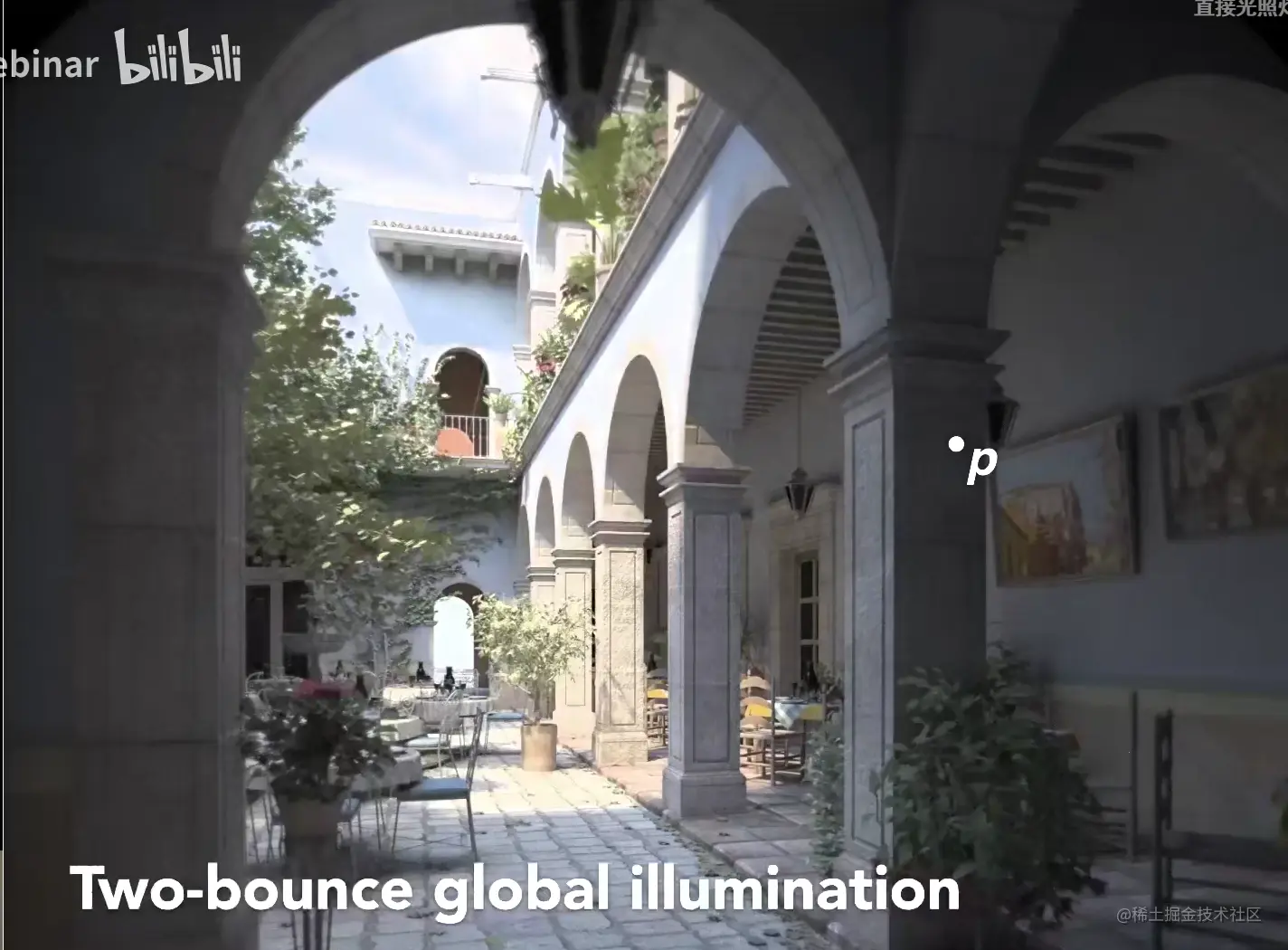

这是做两次的bounce的实时光照：


可以看到区别不大。

Lecture 3 shadow mapping

为什么做阴影？

因为阴影让物体更真实，而非有一种贴图感。

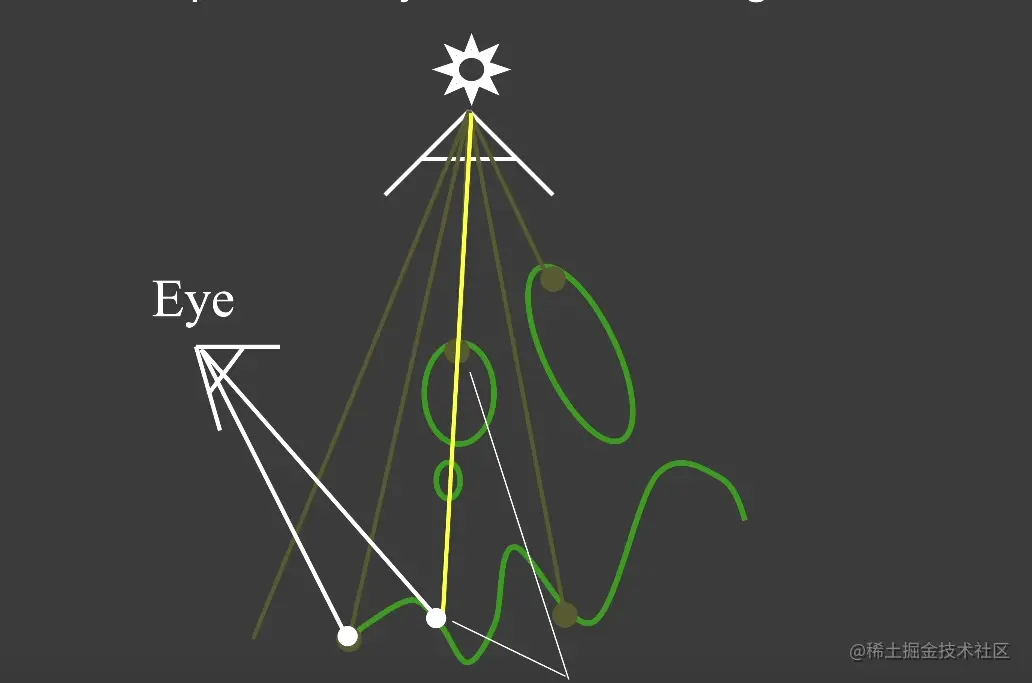

在渲染里，做阴影的思路是：先从光源出发，做一张深度图，记录它所能到达空间内的每个位置的最浅深度。再从摄像机出发，从摄像机所看到的点，计算这个点到光源的深度，与光源第一次记录这个位置的深度相对比后，如果发现其大于光源记录的深度，则说明，摄像机所照进去的这个点在阴影里，不然则说明这个点可以被光源看到。


shadow mapping 的问题有两个，一个是自遮挡，另一个是走样。

3.1shadow mapping 的自遮挡问题

当光源与所照射的物体倾斜角度越大的时候，一个像素更容易遮挡住另一个像素，用它的深度覆盖另一个像素的深度。

//这部分转载自知乎 zilch，因为他讲的这部分我个人感觉更好懂。

/* 作者：zilch
链接：zhuanlan.zhihu.com/p/370951892… 来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。 */

3.1.1 引起shadow acne的原因

  • ShadowMap的分辨率有限

  • 因此ShadowMap中的一个像素，对应到场景上是一片区域。

  • 在ShadowMap生成阶段(Shadow Caster)，该区域内的点(假设都暴露在光照下)最终会汇集到ShadowMap上的同一个像素，对应一个深度值D，该深度值在光栅化阶段由插值得到。对于平面来说，深度值应当恰好等于区域的中心。

  • 在阴影计算阶段(Shadow Receiver)，当我们将该区域内的点投影到ShadowMap中进行深度对比时，会发现其中一些点的深度大于D，而其中一些小于D，因此形成了亮暗条纹。

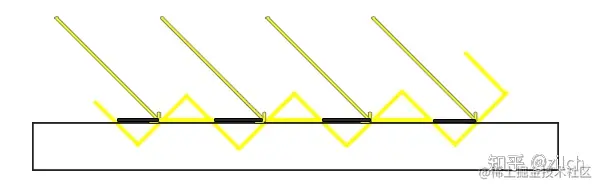

用一张图来解释:

图片来自learnOpenGL

箭头为入射的平行光，每一条斜黄线断代表ShadowMap贴图中的一个像素，对应到水平地面上可能覆盖多个像素。多个像素里有些深度较大，有些深度较小，因而产生了条状瑕疵。

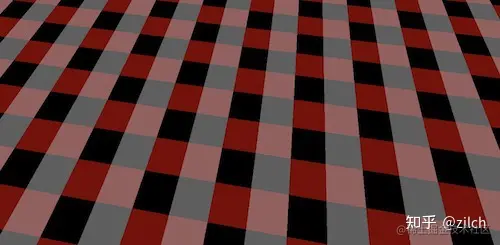

我们可以使用一个Shadow Debug Pass，将ShadowMap的分辨率以红黑格子的形式，投影到场景中绘制出来如下:

ShadowMap分辨率投影效果

可以看得出来，自遮挡引起的阴影瑕疵条纹与shadowmap的分辨率格子大小是一致的。

凑近了观察一下

ShadowMap分辨率投影效果

红黑格子为shadowmap投下的分辨率(平行光以45度照射，因此格子呈现1:2的长方形)。黑白条纹会自遮挡引起的阴影瑕疵。我们可以看出，从左至右，一个分辨率格子内包含了黑白条纹各一条。

接下来我们会将以上的阴影自遮挡问题，转化为一个纯粹的几何问题，来用数学进行精确描述。这将解释:

  • 为什么瑕疵条纹与ShadowMap的分辨率会呈现以上的关系
  • 如何精确的计算Bias的数值来修正自遮挡问题。

几何模型

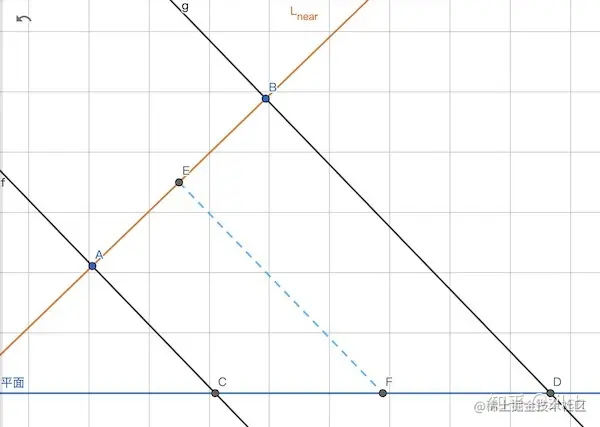

首先看下图:

此图为Shadow Map数学几何模型

  • 橙色线条为平行光视角的近平面，记为L，这个近平面最终将映射为一张ShadowMap深度图。
  • 蓝色线条为接受光照的平面。

我们暂且假设Light对应的正交矩阵其宽高相同(实际上URP中就是这样的),记为frustumSize。ShadowMap贴图的尺寸记为shadowMapSize。

设图中AB线段代表ShadowMap贴图上单位像素在Light近平面上对应的尺寸。那么我们有以下公式:

|AB| = frustumSize / shadowMapSize

从AB作橙线的垂线，相交场景蓝色平面于CD两点。易知，CD范围内的所有像素均投影到平面L上的AB区域。

由于AB代表了ShadowMap上的单个像素，因此AB像素中存储的深度值应当是CD中点F到平面L的距离，即|FE|(实际上是归一的)。

我们记:

Distance(X,L) - 表示任意点X到光源近平面L的距离。

那么显然:

  • 对任意点X属于CF,有Distance(X,L) < |FE|，因此判定为不在阴影中
  • 对任意点X属于DF，有Distance(X,L) > |FE|，因此判定为在阴影。

于是在CD区域中会呈现出一半白，一半黑的阴影瑕疵，这就是Shadow Acne，其以CD长度为周期在平面上循环交替，而|CD|正是ShadowMap中单个像素投射在场景上覆盖的区域。

作者：zilch
链接：zhuanlan.zhihu.com/p/370951892… 来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
\

3.1.2 如何解决shadow ance

使用DepthBias

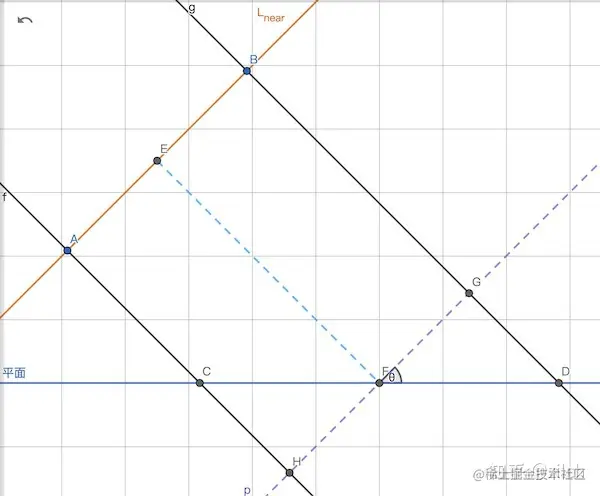

过F点做L的平行线p，如下图:

ShadowMap数学几何模型示意图

我们只要将CD中的点，往光照方向平移一定距离到GH上即可修正误差。这个移动的距离即称为Depth Bias。不妨先考察D点。 |DG|即是要修正的Depth Bias，于是我们有:

[公式]

那么对于CD上的任意点X，我们可以使用相似三角形的原理，从DepthBias(D)乘以对应的比例就可以了。

伪代码如下:

shadowUV = shadowProj(X);
percent = (frac(shadowUV) - 0.5) / 0.5;
DepthBias_X = DepthBias_D * percent;

实际上在大多数引擎的实现中，并不会这么精确的去计算每个点的bias数值，而是对所有的点执行一个固定的Depth Bias。很明显，D点的误差是最大的，因此只要对所有的点都使用D点的bias数值，就可以修正自遮挡的问题。

但是固定的depth bias也会引起其他的问题。

3.1.3 漏光问题

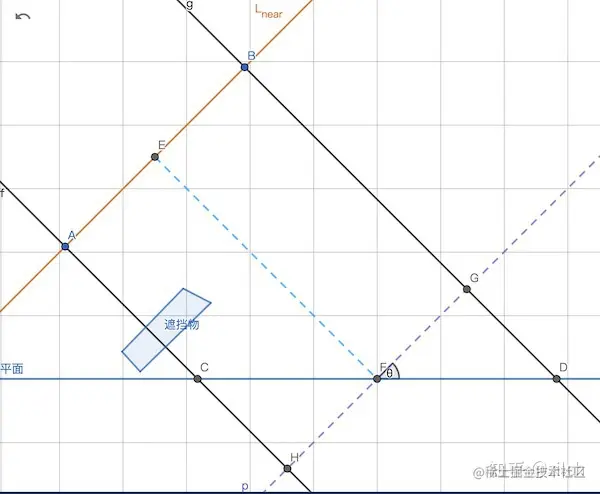

考虑点C前面有个遮挡物。

ShadowMap Bias 遮挡物情形示意图

本来C点应该是处于阴影中的。但是我们通过depth bias将C点往光源方向进行了长度为|DG|的偏移，那么C点就变到了遮挡物前面去了。这就是固定depth bias引起的漏光现象。

3.1.4 bias趋向无穷大的问题

当入射光线与平面夹角趋于0，即 [公式] 趋于90度时，线段DG长度会趋于无穷大。从|DG|的公式也可以看出:

[公式]

[公式] 在角度趋于90度时，会变得无穷大。我们不能对像素应用过大的偏移，否则漏光现象会变得非常严重。因此固定尺度的depth bias在 [公式] 趋于90度时，将会趋于失效。

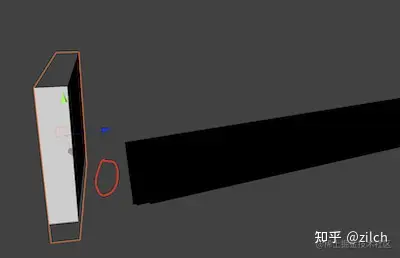

过大depth bias导致漏光现象

3.1.5 Normal Bias

为了解决Depth Bias的缺陷，于是人们提出了Normal Bias。顾名思义，既然往光源方向偏移有问题，那么我就往法线方向偏移呗。

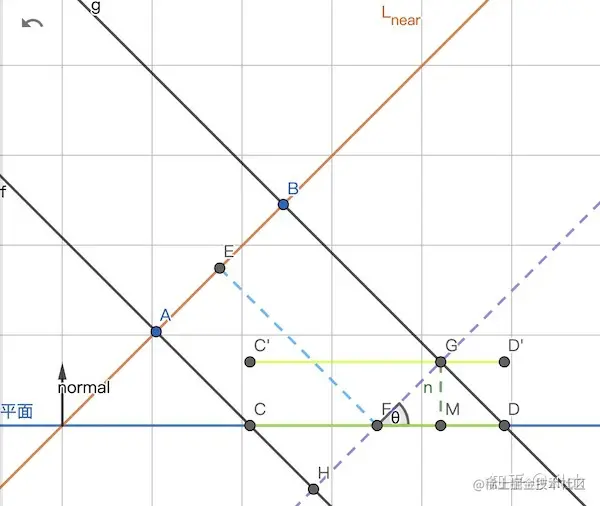

Normal Bias几何示意图

将CD平面按照法线方向，平移到C'D'，平移距离为G到CD的距离即|GM|。从图中可以看出，经过法线方向平移后:

  • C'G段的点，深度均小于|EF|，因此光亮
  • D'G段的点，移动到了隔壁的像素区间，易知也是小于隔壁像素深度的，同样呈现光亮。

这样同样可以解决shadow acne。通过简单的几何知识，我们可以写出关于Normal Bias的公式，即对任意点X属于CD有:

[公式]

于Depth Bias相比，其优点在于当 [公式] 趋于90度时，bias趋于{frustumSize/(2 * shadowMapSize)}，而不是无穷大。也即，normal bias的最大值只与shadowMap的分辨率有关。

3.1.6 Normal Bias的漏光问题

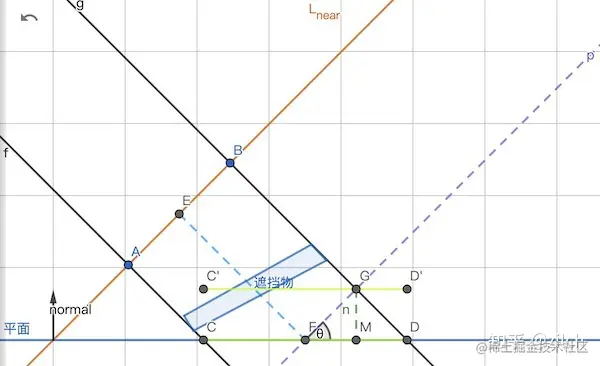

Normal Bias同样会存在漏光问题，并且是两头漏光。考虑有个遮挡物如下:

Normal Bias遮挡物示意图

该遮挡本应该在CD区域投下阴影。但由于normal bias的存在，我们在进行深度判定的时候将CD移到了C'D'，因此CD平面左侧会有少部分位于遮挡物上方，从而漏光。而右侧的GD'部分，也因为进入了隔壁的像素地盘，形成了漏光。

但在实际应用中，由于Normal Bias的最大值相对可控(只要提升ShadowMap分辨率即可)，因此漏光问题并不太严重。

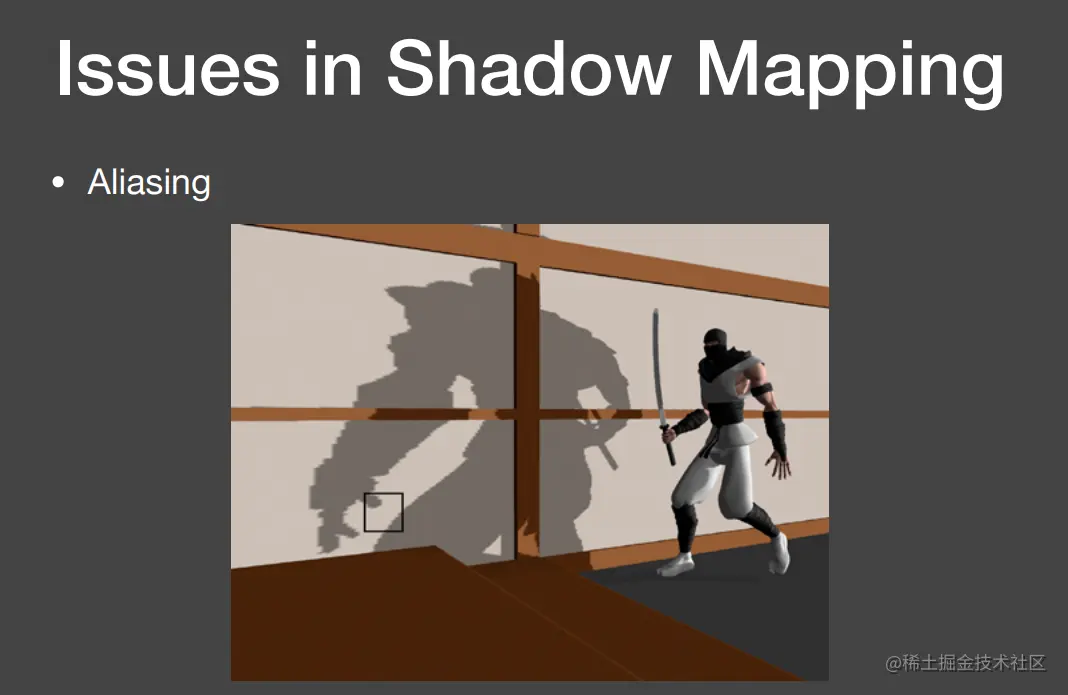

3.2 阴影的走样


解决办法有：

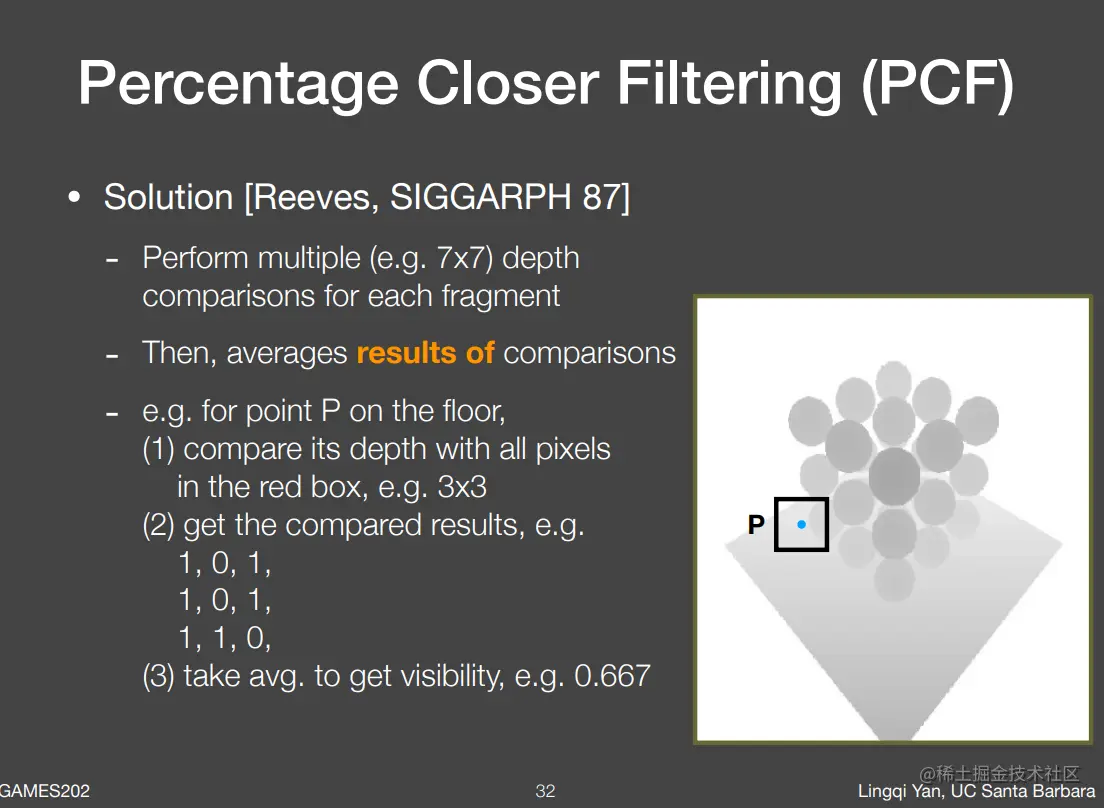

利用PCF（Percentage Closer Filtering）直接对阴影信号[公式] 进行滤波，就可以实现平滑阴影边缘。

工业界采用动态分辨率的方法。

3.3 硬阴影与软阴影

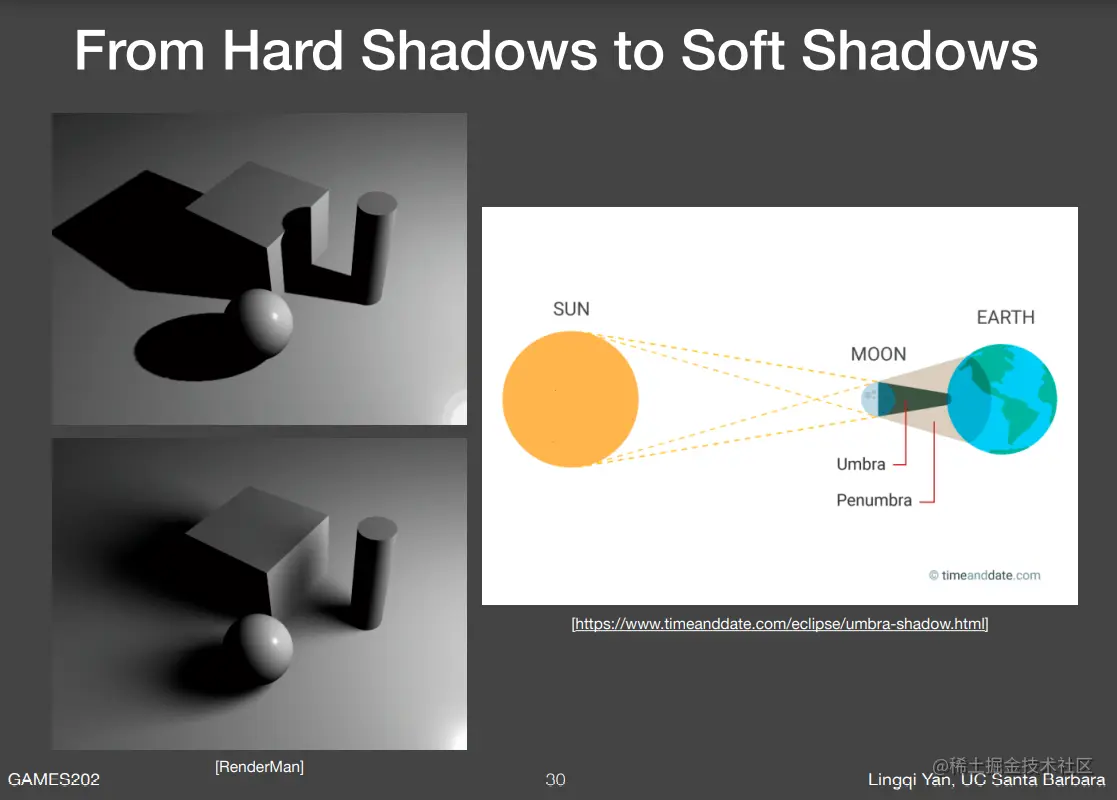

硬阴影是左上，阴影非常棱角分明，而软阴影如左下，更为贴近真实。软阴影有过度，一般是面光源，更自然，有一个半阴影的区域，从此看光源发现光源被部分遮挡。


PCF是做抗锯齿的，而PCSS是用来做软阴影的。

最早开始研究的是pcf，他们两者的原理都是，做滤波，也就是卷积。


此处转载知乎ｉｎｓｕｌａｔｉｏｎ的部分笔记，用来解释硬阴影与软阴影 作者：insulation
链接：zhuanlan.zhihu.com/p/359377010… 来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

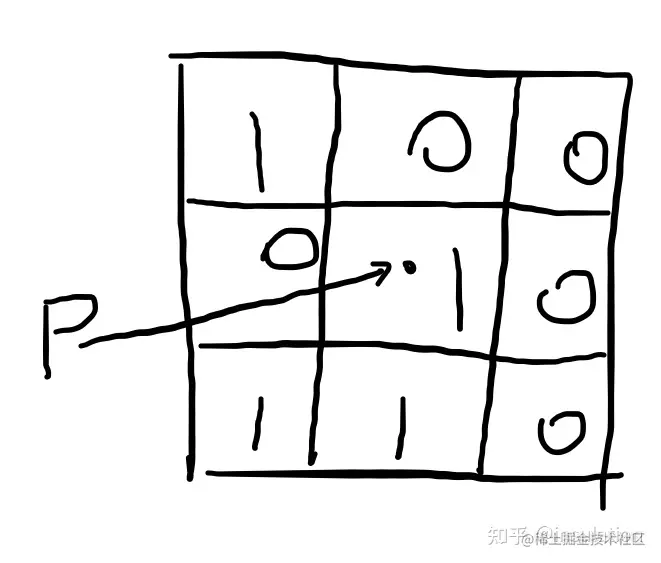

为了实现软阴影的效果，我们可以修改一下采样比较shadow map时的方式，不是直接地采样得到shadow map中对应点的深度与实际到光源深度进行比较，而是采用所谓的filter的方式，在shadow map中对对应点的周围的数个像素采样，将采样得到的深度与对应点实际到光源深度进行比较，从而得到或0或1的值，然后对这些值取平均，作为阴影绘制的依据。如图中我们绘制P点阴影时，可以假设在shadow map中以P点为中心取到3ｘ3的区域。


以P点为中心在shadow map中采样

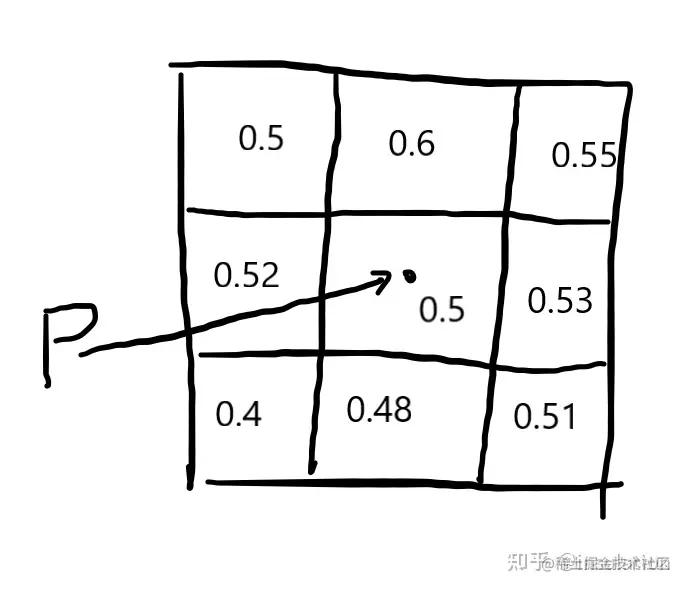

假设这是我们在shadow map中获取到的深度值，而P点得到的实际到光源深度为0.5，这时所有的在shadow map中获取到的深度值要与P点得到的实际到光源深度，即0.5进行比较，所有大于0.5的像素我们输出0，反之则输出1。

采样得到的结果

可以得到：

比较后的结果

接下来，将得到的值求平均，得到4/9=0.44，作为阴影输出，这样我们就得到了一个软阴影，而这就是PCF的核心。 这样的计算可以得到软阴影效果，而且锯齿也不再那么明显了，但是要得到一个看上去不错的软阴影效果，需要采样的区域很可能是16ｘ16甚至于64ｘ64的，这样对每个点进行计算，将是非常大的性能消耗，而且对于每个点都进行PCF，最后将得到一个“糊掉”的阴影，这都取决于我们进行filter的范围，在我们仔细观察下，一个阴影可以分为软+硬的两部分。

闫老师自称很喜欢的一张图

在这张图中，我们可以看到，这支笔的阴影在笔尖的部分比较符合“硬阴影”，而在较远处则更符合“软阴影”，注意观察钢笔到纸面的距离，不难发现阴影的接收物到阴影的投射物越远（也就是笔和笔的阴影），阴影就越“软”，反之则越“硬”。以此为原理，我们可以计算出我们要进行filter的范围，这就是PCSS。、

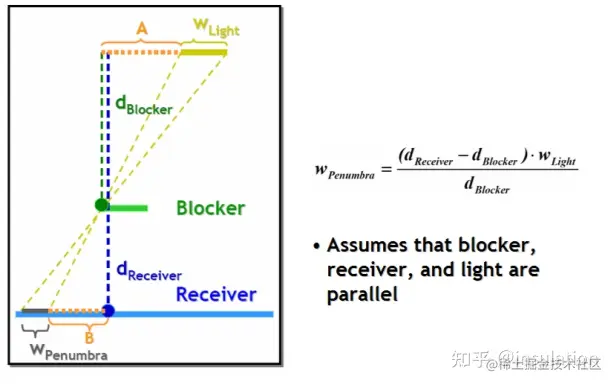

我们可以用下面这张图来说明，Wlight为我们模拟出的光源的“大小”（我们使用的点光源其实并不存在大小一说，这里是将其模拟为面光源来处理 ），Blocker为遮挡物，Receiver为我们接收光源的面，下面的W就是软阴影，也就是filter的范围。

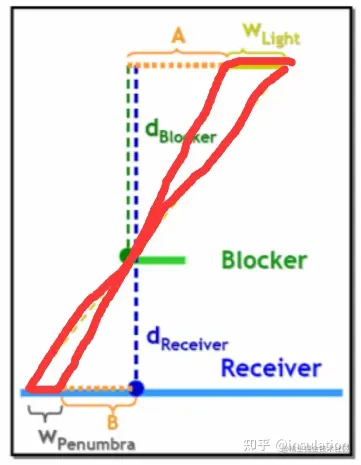

我们很容易就可以发现一对相似三角形，根据这个相似三角形，可以得到如下图的等式

相似三角形在图中标出

由相似三角形推出的等式。计算得到的Wp 与filter的大小有关，如果越大，则filter也越大，卷积变大，阴影边缘变的模糊；越小，说明遮挡物与阴影越近，阴影越清晰。

在等式右侧这些值中，除了Blocker到光源的竖直距离，其他我们都可以轻松得到，这个距离如何界定呢？首先不能直接使用shadow map中对应单个点的深度，因为这样如果该点的深度与周围点的深度差距较大（遮挡物的表面陡峭或者对应点正好有一个孔洞），将会产生一个错误的效果。我们选择使用平均遮挡距离来代替，具体方法是在shadow map上采样该点周围取许多点来计算各自的遮挡距离后求平均。

　　　　　　　　　　　　　　　　　立体示意图

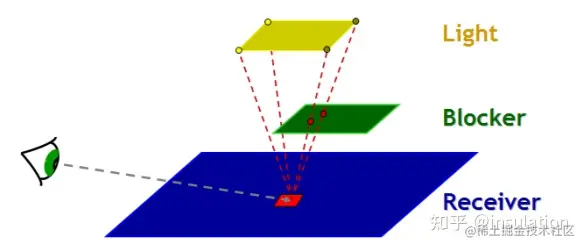

这样就又涉及到了一个问题，采样的范围该如何界定？一种方法是采用固定的范围，例如4ｘ4、16ｘ16。另一种更好的方法是动态计算遮挡范围，我们计算shadow map的时候在光源处设置过相机，如图所示，我们把shadow map放在相机的近截面，然后将光源和要渲染的点相连，在shadow map上截出来的面就是要查询计算平均遮挡距离的部分，这部分的深度求一个均值，就是Blocker到光源的平均遮挡距离。
