Bubble Chart 气泡图详解
Bubble Chart 需要安装额外的插件才能使用，地址传送门

简介

Bubble Chart以气泡的形式展示图表，例如现根据服务统计，再根据IP统计，一个大圈代表一个服务，每个大圈中的小圈代表IP。

分组
气泡图根据别名分为多个组，别名根据组分隔符来分组。例如别名是{{term service}},{{term ip}},意思是先按service分组，再按ip分组。默认情况下，逗号是组分隔符，可以在“Options”选项下更改。

1. General

页面属性同graph一样，Graph教程传送门

2. Metrics

页面属性同graph一样，Graph教程传送门

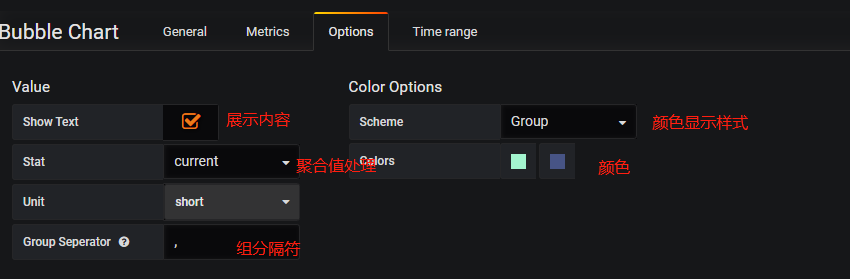

3. Options

• Show Text-启用/禁用圆圈内的文本显示。
• Stat-汇总数据与singlestat面板相同。
• Unit-格式与单状态面板相同。将鼠标悬停在任何圆圈上将显示格式化的值。
• Group Seperator-别名中的标签值分隔符用于分组。

Color Options-多种配色方案

• Group-在分组方案中，圆按照其分组进行着色。

  • 颜色-组层次结构的颜色的开始和结束范围。

• Threshould-在阈值方案中，圆圈按照阈值上色。

  • 阈值-阈值。
  • 颜色-不同阈值的颜色。

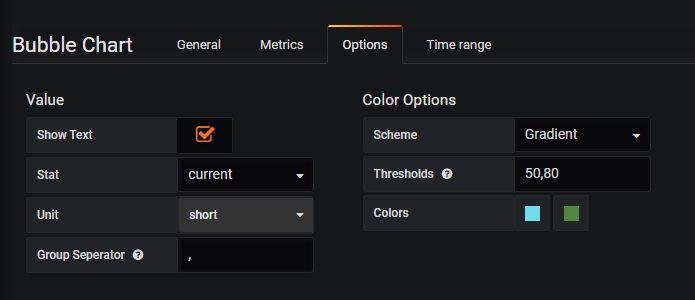

• Gradient-在渐变方案中，圆按照组件值进行着色。

  • 阈值-阈值。
  • 颜色-渐变比例的颜色。

• Unique-在独特方案中，将不同的颜色类别应用于圆形。

4. Time range

页面属性同graph一样，Graph教程传送门

5. 事例

使用的是ES数据源，元数据中有service和ip字段。

Metrics

Options

最终效果同官方图片，点击每个圈会显示分组名称和数量。
