开题

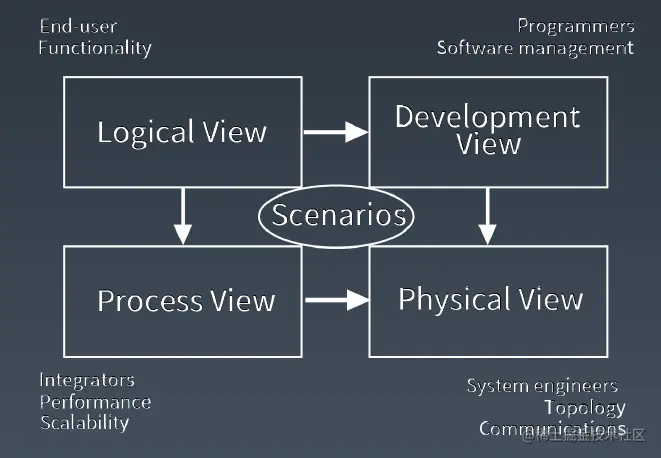

传统的４＋１视图如下图所示：　　　
　　　

今天是T31训练营的第二天，今天主要完成第一节课的作业，购票系统的需求设计。今天的作业包括：

• 购票系统用例图；
• 用户模块类图
• 订单模块类图
• 订单的状态图
• 购买车票的活动图
• 购买车票的时序图
• 购票系统的部署图 　　我的任务是负责牵头搞定类图，还有完成火车票的用例图。

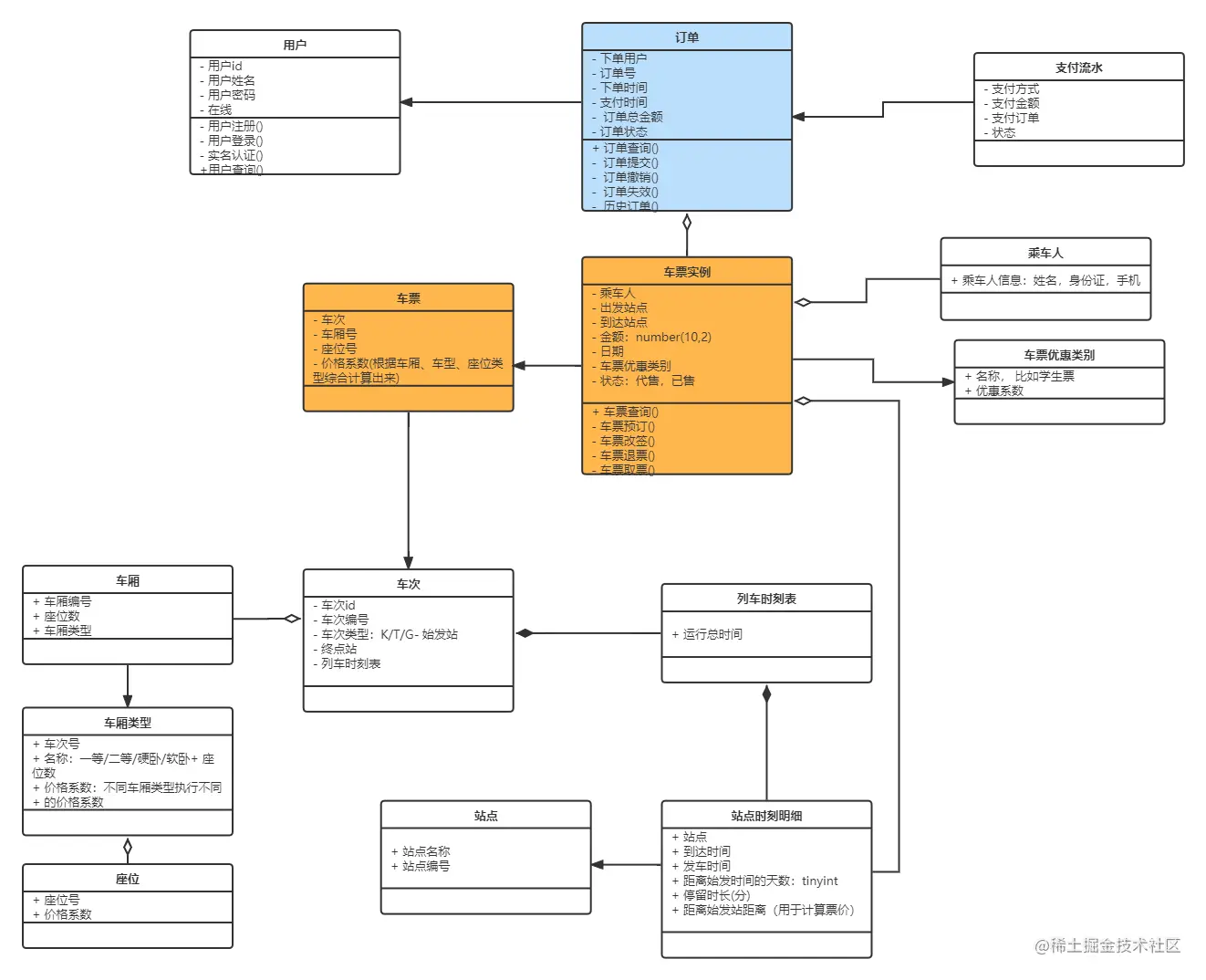

　　最终系统输出的类图如下：

关于UML图的分类：
静态图--通过描述类、对象和数据结构以及它们之间存在的关系，来描述软件要素中不变的逻辑结构。

1. 用例图
2. 对象图
3. 类图
4. 组件图
5. 包图
6. 部署图

动态图--通过描绘执行流程或者实体状态变化的方式，来展示软件实体在执行过程中的变化过程。

1. 协作图
2. 序列图
3. 活动图
4. 状态图

类图

这里需要注意，类的名字应该是名词，具体对应到一个事物或者一个抽象的概念。在这个类图的绘制中，没有考虑领域模型DDD。这里总结下类图要注意的地方：

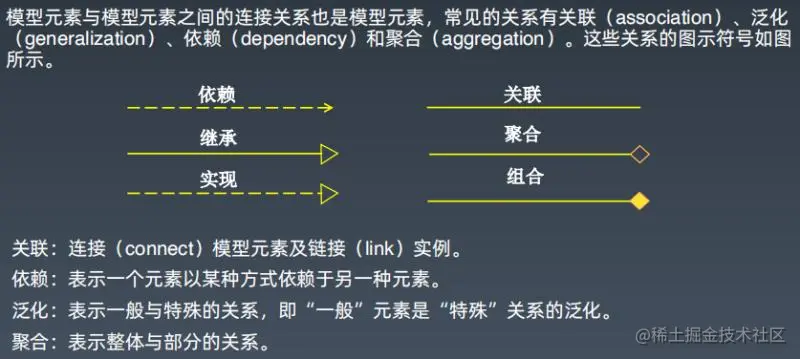

　　类之间的关系的表示

　这几种关系的实现形式要内化于心。可以参考这篇文档：www.uml.org.cn/oobject/201…　　　

用例图

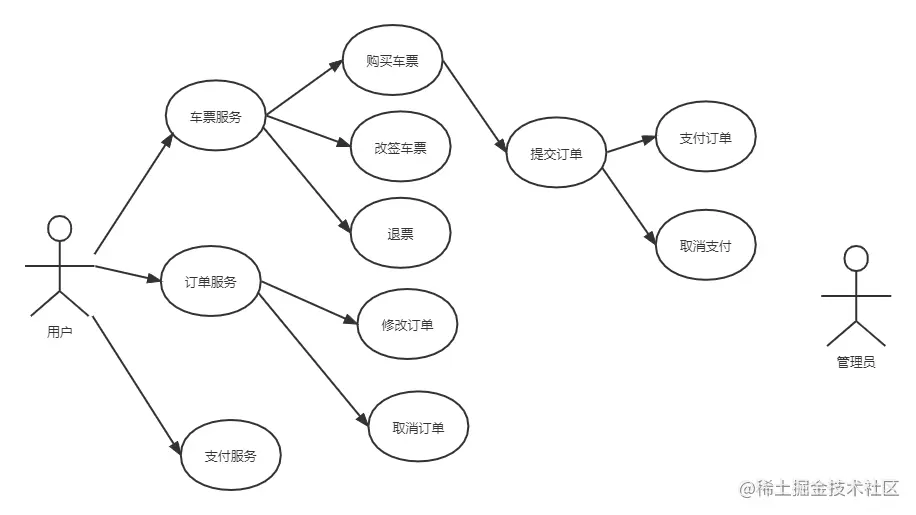

这里输出的火车票用例图如下： 　　　 主要围绕火车票的几个场景展开。这里只是基于火车票常见功能需求，在宏观上给出模型的总体轮廓，提供了一些典型用例，可以使开发者更有效地了解用户的需求。
