微服务配置中心 Apollo 源码解析——Portal 创建 Cluster

别掉头发了
1,023 阅读5分钟
  • 1. 概述
  • 2. Cluster
  • 3. Portal 侧
  • 4. Admin Service 侧

1. 概述

老艿艿：本系列假定胖友已经阅读过 《Apollo 官方 wiki 文档》 。

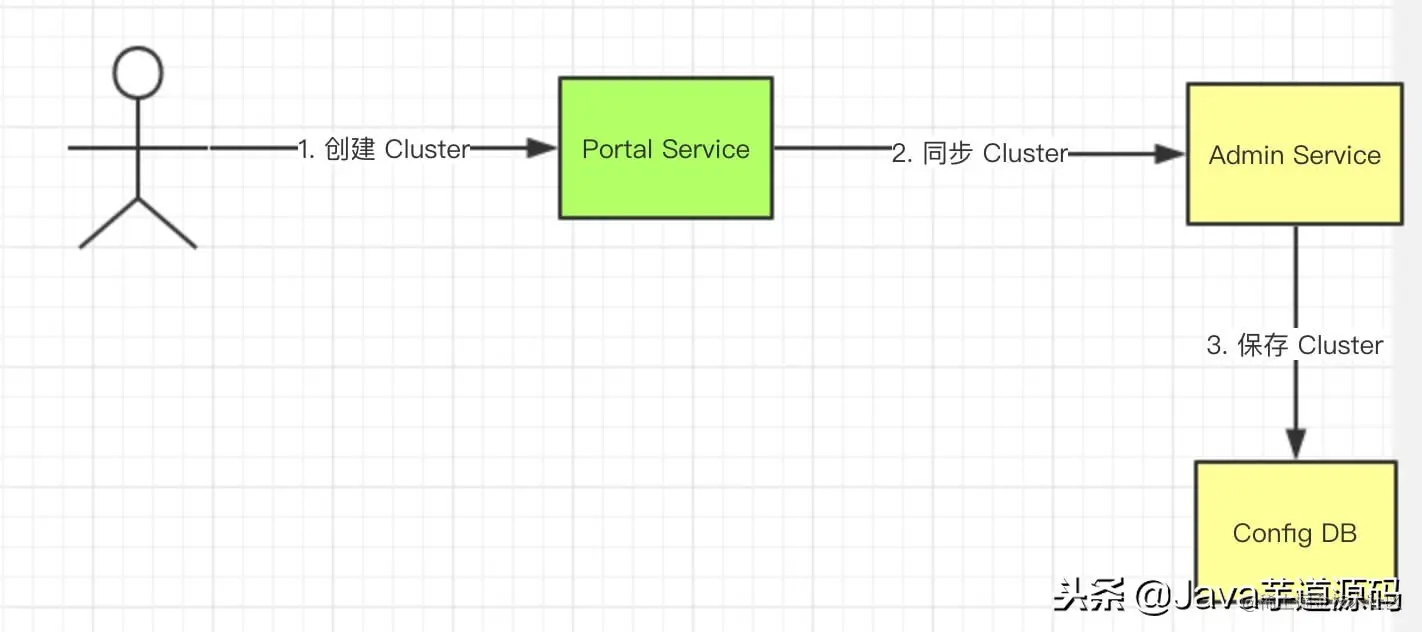

本文分享 Portal 创建 Cluster 的流程，整个过程涉及 Portal、Admin Service ，如下图所示：

微服务配置中心 Apollo 源码解析——Portal 创建 Cluster

流程

下面，我们先来看看 Cluster 的实体结构

老艿艿：因为 Portal 是管理后台，所以从代码实现上，和业务系统非常相像。也因此，本文会略显啰嗦。

2. Cluster

com.ctrip.framework.apollo.biz.entity.Cluster ，继承 BaseEntity 抽象类，Cluster 实体。代码如下：

@Entity
@Table(name = "Cluster")
@SQLDelete(sql = "Update Cluster set isDeleted = 1 where id = ?")
@Where(clause = "isDeleted = 0")
public class Cluster extends BaseEntity implements Comparable<Cluster> {
 /**
 * 名字
 */
 @Column(name = "Name", nullable = false)
 private String name;
 /**
 * App 编号 {@link }
 */
 @Column(name = "AppId", nullable = false)
 private String appId;
 /**
 * 父 App 编号
 */
 @Column(name = "ParentClusterId", nullable = false)
 private long parentClusterId;
}
  • appId 字段，App 编号，指向对应的 App 。App : Cluster = 1 : N 。
  • parentClusterId 字段，父 App 编号。用于灰度发布，在 《Apollo 源码解析 —— Portal 创建灰度》 有详细解析。

3. Portal 侧

3.1 ClusterController

在 apollo-portal 项目中，
com.ctrip.framework.apollo.portal.controller.ClusterController ，提供 Cluster 的 API 。

在创建 Cluster的界面中，点击【提交】按钮，调用创建 Cluster 的 API 。

微服务配置中心 Apollo 源码解析——Portal 创建 Cluster

创建 Cluster

代码如下：

 1: @RestController
 2: public class ClusterController {
 3:
 4: @Autowired
 5: private ClusterService clusterService;
 6: @Autowired
 7: private UserInfoHolder userInfoHolder;
 8:
 9: @PreAuthorize(value = "@permissionValidator.hasCreateClusterPermission(#appId)")
 10: @RequestMapping(value = "apps/{appId}/envs/{env}/clusters", method = RequestMethod.POST)
 11: public ClusterDTO createCluster(@PathVariable String appId, @PathVariable String env,
 12: @RequestBody ClusterDTO cluster) {
 13: // 校验 ClusterDTO 非空
 14: checkModel(Objects.nonNull(cluster));
 15: // 校验 ClusterDTO 的 `appId` 和 `name` 非空。
 16: RequestPrecondition.checkArgumentsNotEmpty(cluster.getAppId(), cluster.getName());
 17: // 校验 ClusterDTO 的 `name` 格式正确。
 18: if (!InputValidator.isValidClusterNamespace(cluster.getName())) {
 19: throw new BadRequestException(String.format("Cluster格式错误: %s", InputValidator.INVALID_CLUSTER_NAMESPACE_MESSAGE));
 20: }
 21: // 设置 ClusterDTO 的创建和修改人为当前管理员
 22: String operator = userInfoHolder.getUser().getUserId();
 23: cluster.setDataChangeLastModifiedBy(operator);
 24: cluster.setDataChangeCreatedBy(operator);
 25: // 创建 Cluster 到 Admin Service
 26: return clusterService.createCluster(Env.valueOf(env), cluster);
 27: }
 28:
 29: // ... 省略 deleteCluster 接口
 30: }
  • POST `apps/{appId}/envs/{env}/cluster` 接口，Request Body 传递 JSON 对象。
  • @PreAuthorize(…) 注解，调用 PermissionValidator#hasCreateClusterPermission(appId,)方法，校验是否有创建 Cluster 的权限。后续文章，详细分享。
  • 第 14 行：校验 ClusterDTO 非空。注意，此处使用的接收请求参数是 ClusterDTO 。
  • 第 16 行：调用 RequestPrecondition#checkArgumentsNotEmpty(String… args) 方法，校验 ClusterDTO 的 appId 和 name 非空。
  • 第 16 至 21 行：调用 InputValidator#isValidClusterNamespace(name) 方法，校验 ClusterDTO 的 name 格式正确，符合 [0-9a-zA-Z_.-]+" 格式。
  • 第 21 至 24 行：设置 ClusterDTO 的创建和修改人为当前管理员。
  • 第 26 行：调用 ClusterService#createCluster(Env, ClusterDTO) 方法，创建并保存 Cluster 到 Admin Service 。在 「3.2 ClusterService」 中，详细解析。

3.2 ClusterService

在 apollo-portal 项目中，
com.ctrip.framework.apollo.portal.service.ClusterService ，提供 Cluster 的 Service 逻辑。

#createCluster(Env, ClusterDTO) 方法，创建并保存 Cluster 到 Admin Service 。代码如下：

 1: @Autowired
 2: private AdminServiceAPI.ClusterAPI clusterAPI;
 3:
 4: public ClusterDTO createCluster(Env env, ClusterDTO cluster) {
 5: // 根据 `appId` 和 `name` 校验 Cluster 的唯一性
 6: if (!clusterAPI.isClusterUnique(cluster.getAppId(), env, cluster.getName())) {
 7: throw new BadRequestException(String.format("cluster %s already exists.", cluster.getName()));
 8: }
 9: // 创建 Cluster 到 Admin Service
 10: ClusterDTO clusterDTO = clusterAPI.create(env, cluster);
 11: // 【TODO 6001】Tracer 日志
 12: Tracer.logEvent(TracerEventType.CREATE_CLUSTER, cluster.getAppId(), "0", cluster.getName());
 13: return clusterDTO;
 14: }
  • 第 5 至 8 行：调用 ClusterAPI#isClusterUnique(appId, Env, clusterName) 方法，根据 appId和 name 校验 Cluster 的唯一性。注意，此处是远程调用 Admin Service 的 API 。
  • 第 10 行：调用 ClusterAPI#create(Env, ClusterDTO) 方法，创建 Cluster 到 Admin Service 。
  • 第 12 行：【TODO 6001】Tracer 日志

3.3 ClusterAPI

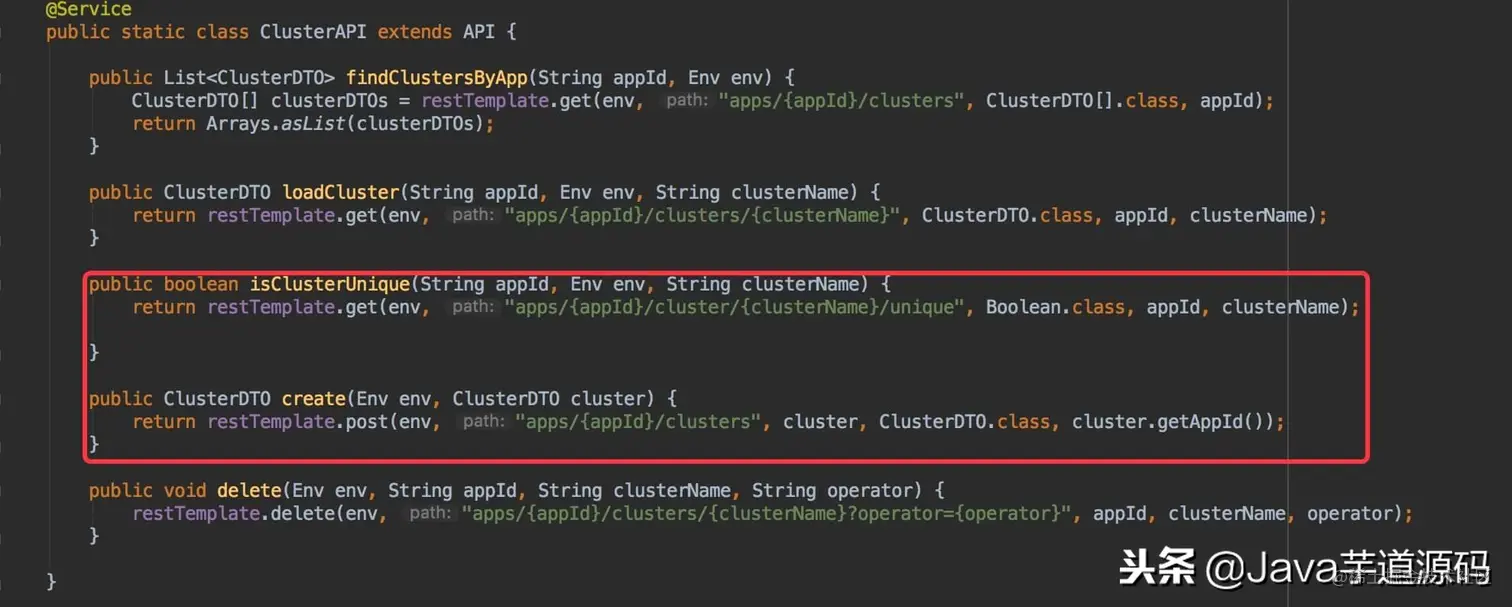

com.ctrip.framework.apollo.portal.api.ClusterAPI ，实现 API 抽象类，封装对 Admin Service 的 Cluster 模块的 API 调用。代码如下：

微服务配置中心 Apollo 源码解析——Portal 创建 Cluster

ClusterAPI

4. Admin Service 侧

4.1 ClusterController

在 apollo-adminservice 项目中，
com.ctrip.framework.apollo.adminservice.controller.ClusterController ，提供 Cluster 的 API 。

#create(appId,
autoCreatePrivateNamespace, ClusterDTO) 方法，创建 Cluster 。代码如下：

 @RestController
 1: public class ClusterController {
 2:
 3: @Autowired
 4: private ClusterService clusterService;
 5:
 6: @RequestMapping(path = "/apps/{appId}/clusters", method = RequestMethod.POST)
 7: public ClusterDTO create(@PathVariable("appId") String appId,
 8: @RequestParam(value = "autoCreatePrivateNamespace", defaultValue = "true") boolean autoCreatePrivateNamespace,
 9: @RequestBody ClusterDTO dto) {
 10: // 校验 ClusterDTO 的 `name` 格式正确。
 11: if (!InputValidator.isValidClusterNamespace(dto.getName())) {
 12: throw new BadRequestException(String.format("Cluster格式错误: %s", InputValidator.INVALID_CLUSTER_NAMESPACE_MESSAGE));
 13: }
 14: // 将 ClusterDTO 转换成 Cluster 对象
 15: Cluster entity = BeanUtils.transfrom(Cluster.class, dto);
 16: // 判断 `name` 在 App 下是否已经存在对应的 Cluster 对象。若已经存在，抛出 BadRequestException 异常。
 17: Cluster managedEntity = clusterService.findOne(appId, entity.getName());
 18: if (managedEntity != null) {
 19: throw new BadRequestException("cluster already exist.");
 20: }
 21: // 保存 Cluster 对象，并创建其 Namespace
 22: if (autoCreatePrivateNamespace) {
 23: entity = clusterService.saveWithInstanceOfAppNamespaces(entity);
 24: // 保存 Cluster 对象，不创建其 Namespace
 25: } else {
 26: entity = clusterService.saveWithoutInstanceOfAppNamespaces(entity);
 27: }
 28: // 将保存的 Cluster 对象转换成 ClusterDTO
 29: dto = BeanUtils.transfrom(ClusterDTO.class, entity);
 30: return dto;
 31: }
 32:
 33: // ... 省略其他接口和属性
 34: }
  • POST `/apps/{appId}/clusters` 接口，Request Body 传递 JSON 对象。
  • 第 10 至 13 行：调用 InputValidator#isValidClusterNamespace(name) 方法，校验 ClusterDTO 的 name 格式正确，符合 [0-9a-zA-Z_.-]+" 格式。
  • 第 15 行：调用 BeanUtils#transfrom(Class clazz, Object src) 方法，将 ClusterDTO 转换成 Cluster 对象。
  • 第 16 至 20 行：调用 ClusterService#findOne(appId, name) 方法，校验 name 在 App 下，是否已经存在对应的 Cluster 对象。若已经存在，抛出 BadRequestException 异常。
  • 第 21 至 23 行：若 autoCreatePrivateNamespace = true 时，调用 ClusterService#saveWithInstanceOfAppNamespaces(Cluster) 方法，保存 Cluster 对象，并创建其 Namespace 。
  • 第 24 至 27 行：若 autoCreatePrivateNamespace = false 时，调用 ClusterService#saveWithoutInstanceOfAppNamespaces(Cluster) 方法，保存 Cluster 对象，不创建其 Namespace 。
  • 第 29 行：调用 BeanUtils#transfrom(Class clazz, Object src) 方法，将 Cluster 转换成 ClusterDTO 对象。

4.2 ClusterService

在 apollo-biz 项目中，
com.ctrip.framework.apollo.biz.service.ClusterService ，提供 Cluster 的 Service 逻辑给 Admin Service 和 Config Service 。

saveWithInstanceOfAppNamespaces(Cluster) 方法，保存 Cluster 对象，并创建其 Namespace 。代码如下：

 1: @Autowired
 2: private ClusterRepository clusterRepository;
 3: @Autowired
 4: private AuditService auditService;
 5: @Autowired
 6: private NamespaceService namespaceService;
 7:
 8: @Transactional
 9: public Cluster saveWithInstanceOfAppNamespaces(Cluster entity) {
 10: // 保存 Cluster 对象
 11: Cluster savedCluster = saveWithoutInstanceOfAppNamespaces(entity);
 12: // 创建 Cluster 的 Namespace 们
 13: namespaceService.instanceOfAppNamespaces(savedCluster.getAppId(), savedCluster.getName(), savedCluster.getDataChangeCreatedBy());
 14: return savedCluster;
 15: }
  • 第 11 行：调用 #saveWithoutInstanceOfAppNamespaces(Cluster) 方法，保存 Cluster 对象。
  • 第 13 行：调用 NamespaceService#instanceOfAppNamespaces(appId, clusterName, createBy) 方法，创建 Cluster 的 Namespace 们。在 《Apollo 源码解析 —— Portal 创建 Namespace》中，有详细解析。

saveWithoutInstanceOfAppNamespaces(Cluster) 方法，保存 Cluster 对象。代码如下：

@Transactional
public Cluster saveWithoutInstanceOfAppNamespaces(Cluster entity) {
 // 判断 `name` 在 App 下是否已经存在对应的 Cluster 对象。若已经存在，抛出 BadRequestException 异常。
 if (!isClusterNameUnique(entity.getAppId(), entity.getName())) {
 throw new BadRequestException("cluster not unique");
 }
 // 保存 Cluster 对象到数据库
 entity.setId(0);//protection
 Cluster cluster = clusterRepository.save(entity);
 // 【TODO 6001】Tracer 日志
 auditService.audit(Cluster.class.getSimpleName(), cluster.getId(), Audit.OP.INSERT, cluster.getDataChangeCreatedBy());
 return cluster;
}

4.3 ClusterRepository

com.ctrip.framework.apollo.biz.repository.ClusterRepository ，继承 org.springframework.data.repository.PagingAndSortingRepository 接口，提供 Cluster 的数据访问 给 Admin Service 和 Config Service 。代码如下：

public interface ClusterRepository extends PagingAndSortingRepository<Cluster, Long> {
 List<Cluster> findByAppIdAndParentClusterId(String appId, Long parentClusterId);
 List<Cluster> findByAppId(String appId);
 Cluster findByAppIdAndName(String appId, String name);
 List<Cluster> findByParentClusterId(Long parentClusterId);
}
