1.Horizon（UI模块）
页面调用api(两种用户云管理员，云用户)
2.keystone(身份服务模块)
1）用户身份认证（Idemity）
user：用户（租户下有很多用户，验证方式用户名密码，API keys等）
kenant：租户（可以访问资源的集合）
role：角色 (一组用户可以访问资源的权限)
2）访问请求控制（Token）
Service(nova,glance,swift等服务需要在keystone上注册)
Endpoint(service暴露出来的访问地址)
Token（访问资源的令牌，具有时效性）
3)注册表服务(Catalog)
openstack服务需要注册到keystone注册表中
4)身份验证引擎（Policy）
决定用户有哪些访问控制权限
易购环境的集成（Key Value Store,MemcachedSQL,PAM,LDAP）
3.Nova(计算服务组件)
openstack核心组件，核心服务包括：实例生命周期的管理（虚拟机），计算资源的管理，对外提供Restful API。

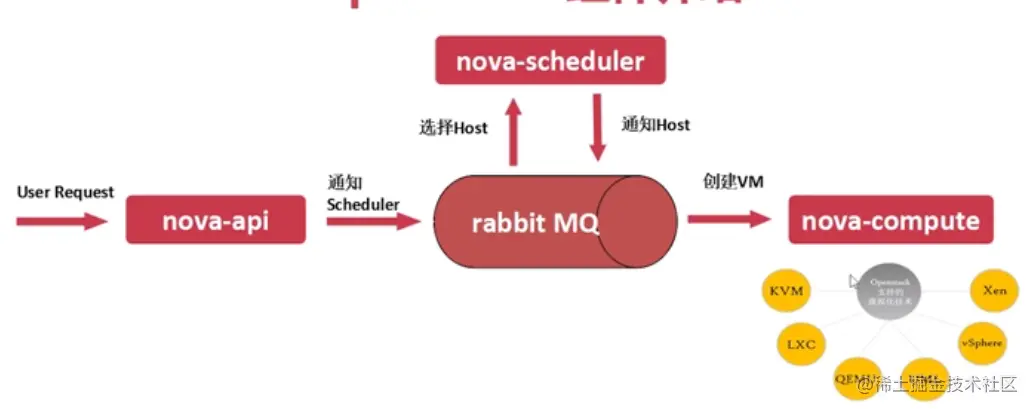

Nova组件主要有三个模块构成（nova-api,nova-scheduler,nova-compute）,
nova-api在表示层主要负责处理外部请求，nova-scheduler在逻辑控制层，主要负责选择那个主机创建VM，nova-compute虚拟机创建和资源分配，不提供虚拟化功能，但是支持kvm,LXC,xen等。
三个组件通过rabbit MQ进行消息传递。
4.Glance(镜像服务组件)
主要功能：提供虚拟机镜像的存储，查询和检索功能，为nova进行服务，依赖于存储服务（存储镜像本身）和数据库服务（存储镜像相关的数据）。
5.Swift(对象存储服务模块)
openstack核心组件，主要功能：高可用分布式对象存储服务，特点是无限和扩展没有单点故障。

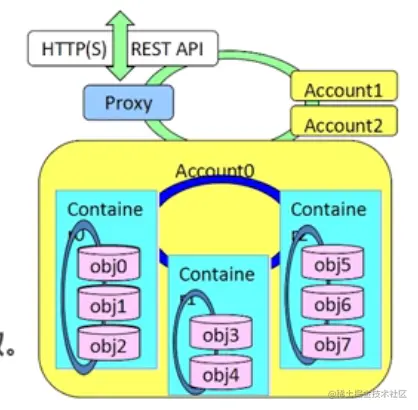

account-->container-->Object 某个账户下的某个容器的某个对象，可以通过HTTP(S),Object API,S3进行存取。

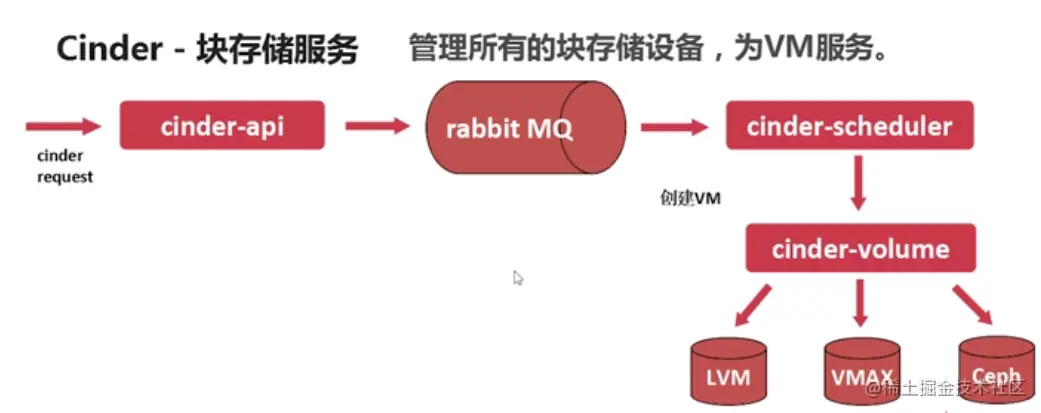

6.Cinder(块存储服务模块)
主要功能：管理所有块存储设备，为VM服务。
cinder-api处理发送过来的请求，处理结果发送到rabbit MQ,通过消息中间件把所有请求发送到cinder-scheduler,通过调度器决定存储到哪里，并且创建VM，cinder-volume管理存储模块的生命周期。
7.Neutorn(网络服务组件)
主要功能：为云计算提供虚拟的网络功能，为每个不同的租户建立独立的网路环境。
三种不同的网络模式（Flat模式 Flat DHCP模式，Vlan模式）

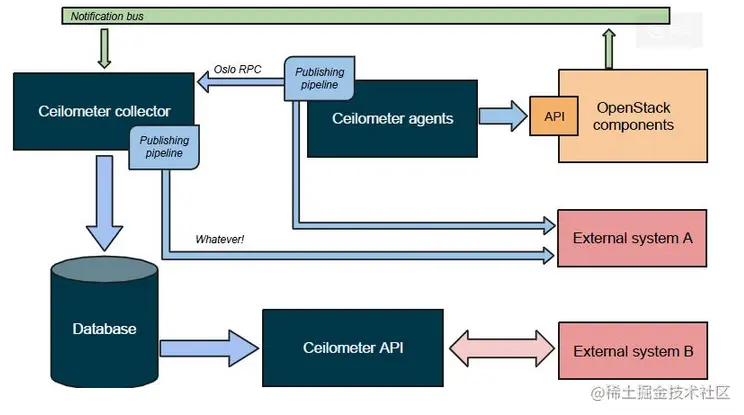

8.Ceilometer(监控服务组件)
Ceilometer 的目标是 计量 Metering 方面，为上层的计费、结算或者监控应用提供统一的资源使用数据收集功能。
核心组件间的关系

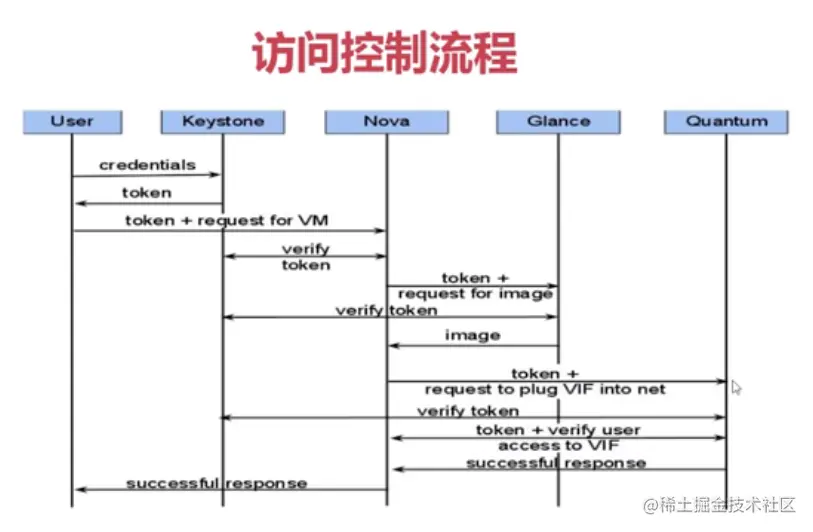

访问控制流程
- OpenStack Compute (code-name Nova) 计算服务
- OpenStack Networking (code-name Neutron) 网络服务
- OpenStack Object Storage (code-name Swift) 对象存储服务
- OpenStack Block Storage (code-name Cinder) 块设备存储服务
- OpenStack Identity (code-name Keystone) 认证服务
- OpenStack Image Service (code-name Glance) 镜像文件服务
- OpenStack Dashboard (code-name Horizon) 仪表盘服务
- OpenStack Telemetry (code-name Ceilometer) 告警服务
- OpenStack Orchestration (code-name Heat) 流程服务
- OpenStack Database (code-name Trove) 数据库服务
