承接上文# 几张图理解kafka的设计原理(一) 本文继续针对kafka的消息发送过程、partition配置规则、partition的leader与follower这些术语和它们的作用简单的用图来解释一下。

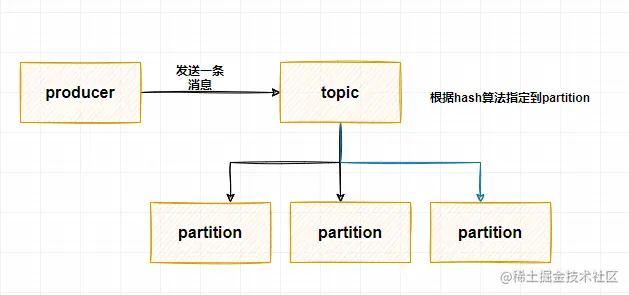

消息发送过程
topic相当于传统消息系统MQ中的一个队列queue，producer端发送的消息必须指定是发送到哪个topic，但是不需要指定topic下的哪个partition，因为kafka会把收到的消息进行load balance，均匀的分布在这个topic下的不同的partition上（ hash(message) % broker数量）。物理上存储上，这个topic会分成一个或多个partition，每个partiton相当于是一个子queue。
在物理结构上，每个partition对应一个物理的目录（文件夹），文件夹命名是[topicname][partition][序号]，一个topic可以有无数多的partition，根据业务需求和数据量来设置。在kafka配置文件中可随时更高num.partitions参数来配置更改topic的partition数量，在创建topic时通过参数指定parittion数量。topic创建之后通过kafka提供的工具也可以修改partiton数量。
partition配置规则
- 一个topic的partition数量大于等于
broker的数量，可以提高吞吐率。 - 同一个
partition的replica尽量分散到不同的机器，高可用。 - 当新增一个
partition的时候，partition里面的消息不会重新进行分配，原来的partition里面的消息数据不会变，新加的这个partition刚开始是空的，随后进入这个topic的消息就会重新参与所有partition的load balance

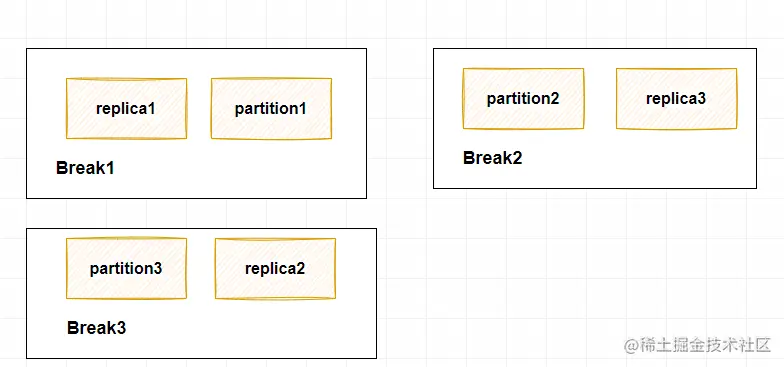

partition副本
每个partition可以在其他的kafka broker节点上存副本，以便某个kafka broker节点宕机不会影响这个kafka集群。存副本的方式是按照kafka broker的顺序存。例如有3个kafka broker节点，某个topic有3个partition，每个partition存1个副本，那么partition1存broker1,partition2存broker2，以此类推（replica副本数目不能大于kafka broker节点的数目，否则报错。这里的replica数其实就是partition的副本总数，其中包括一个leader，其他的就是copy副本）。
这样如果某个broker宕机，其实整个kafka内数据依然是完整的。但是，副本数越高，系统虽然越稳定，但是回来带资源和性能上的下降；副本少的话，也会造成系统丢数据的风险。

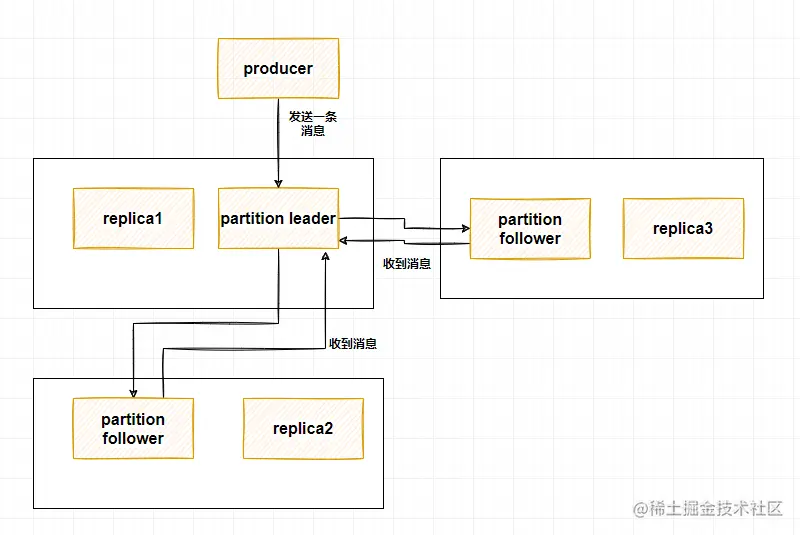

发送消息
producer先把消息发送到partition leader，再由leader发送给其他partition follower。（如果让producer发送给每个replica那就太慢了）

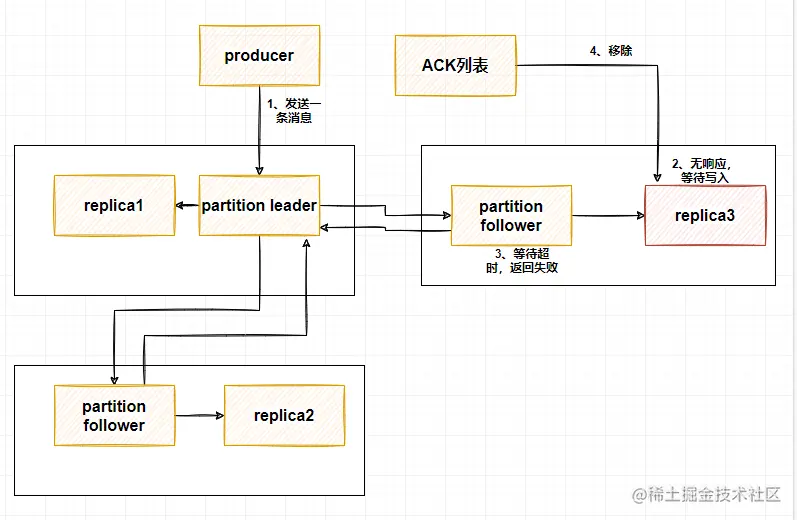

处理某个副本不工作的情况
如果这个不工作的partition replica不在ack列表中，就是producer在发送消息到partition leader上，partition leader向partition follower发送消息没有响应而已，这个不会影响整个系统，也不会有什么问题。如果这个不工作的partition replica在ack列表中的话，producer发送的消息的时候会等待这个不工作的partition replca写消息成功，但是会等到time out，然后返回失败因为某个ack列表中的partition replica没有响应，此时kafka会自动的把这个部工作的partition replica从ack列表中移除，以后的producer发送消息的时候就不会有这个ack列表下的这个部工作的partition replica了。
处理Failed Replica恢复回来的情况
如果这个partition replica之前不在ack列表中，那么启动后重新受zookeeper管理即可，之后producer发送消息的时候，partition leader会继续发送消息到这个partition follower上。如果这个partition replica之前在ack列表中，此时重启后，需要把这个partition replica再手动加到ack列表中。（ack列表是手动添加的，出现某个不工作的partition replica的时候自动从ack列表中移除的）

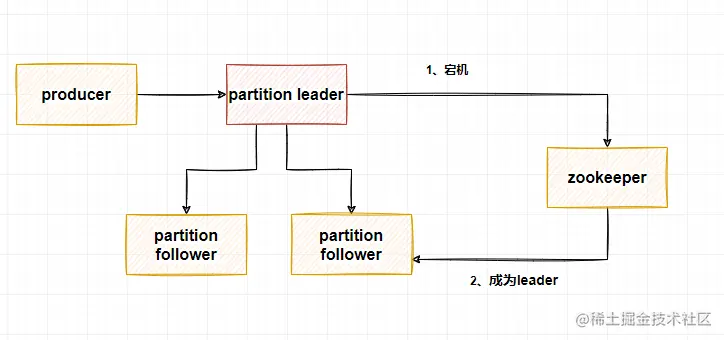

partition的leader与follower
partition也有leader和follower之分。leader是主partition，producer写kafka的时候先写partition leader，再由partition leader push给其他的partition follower。partition leader与follower的信息受zookeeper控制，一旦partition leader所在的broker节点宕机，zookeeper会从其他的broker的partition follower上选择follower变为parition leader。
