【计算机组成原理】二RISC指令&Mips指令集（三类指令&指令周期&相关）&指令调度（执行分支指令&三种分支延迟槽调度方法）

一拳Marx
638 阅读2分钟

计算机组成原理二——RISC指令&Mips指令集（三类指令&指令周期&相关）&指令调度（执行分支指令&三种分支延迟槽调度方法）

博主计组相关章节目录

计算机组成原理一——计算机的基本概念（Amdahl定律&CPU性能公式）&指令系统&总线&流水线性能(吞吐率&加速比&效率)
计算机组成原理二——RISC指令&Mips指令集（三类指令&指令周期&相关）&指令调度（执行分支指令&三种分支延迟槽调度方法）

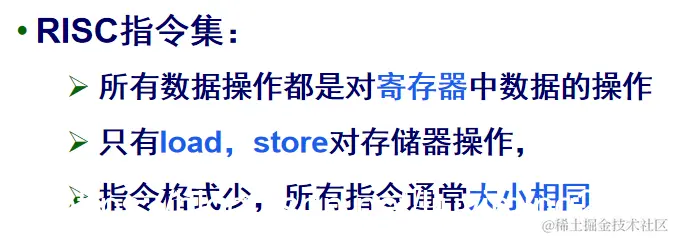

RISC指令

在这里插入图片描述

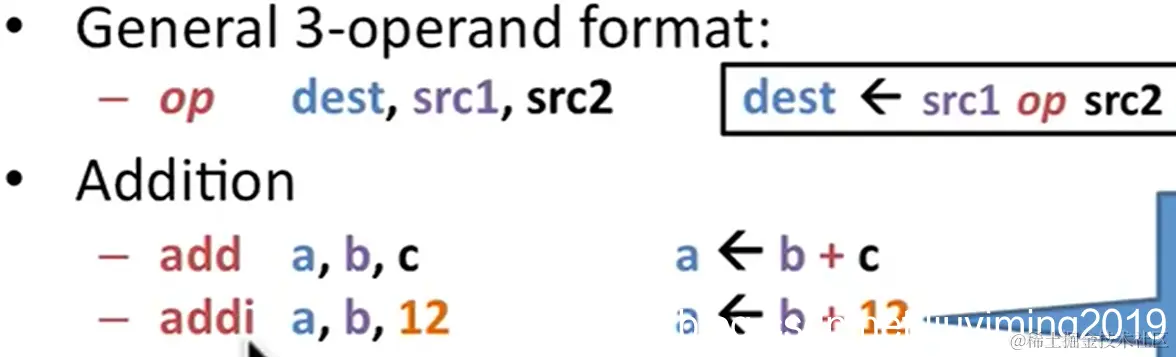

MIPS指令集

在这里插入图片描述

三类指令集

  • ALU指令(算数和逻辑)
  • 载入和存储指令(数据传输)
  • 分支和跳转

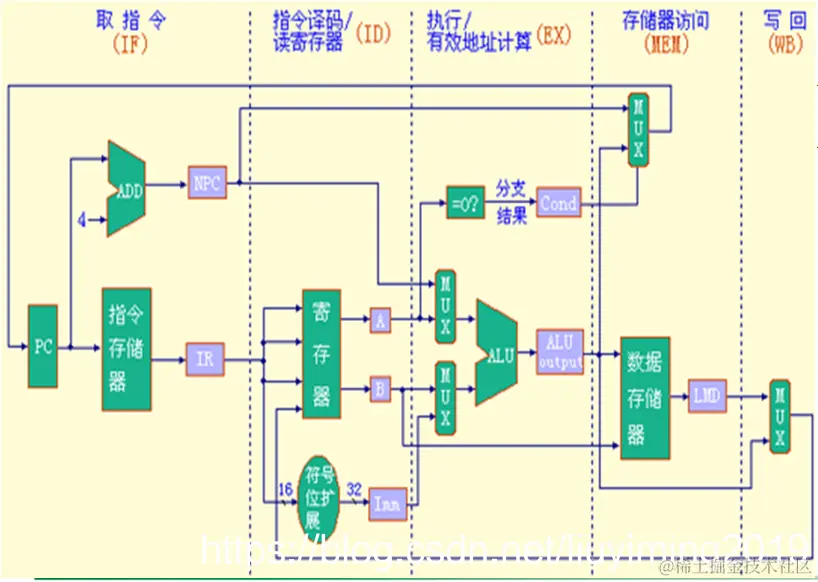

指令周期

  • IF-取指令
  • ID-指令译码
  • EX-执行/有效地址周期
  • MEM-存储器访存
  • WB-写回周期

在这里插入图片描述

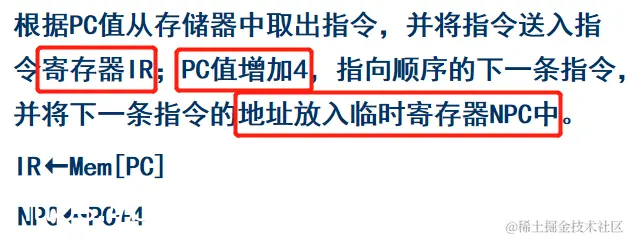

取指令周期( I F IF IF)

在这里插入图片描述

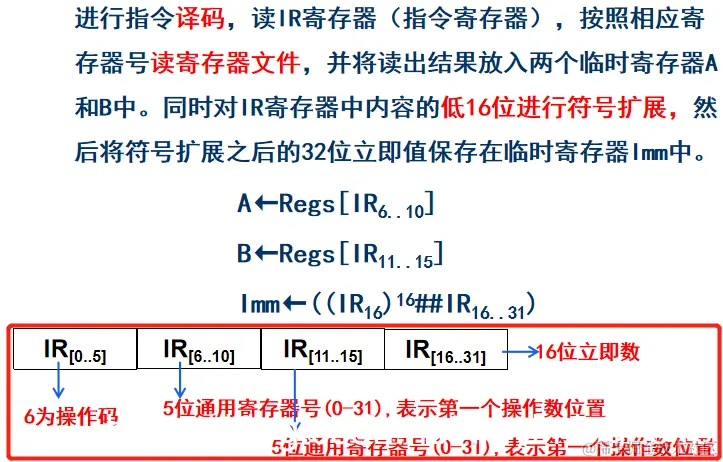

指令译码/读寄存器周期( I D ID ID)

在这里插入图片描述

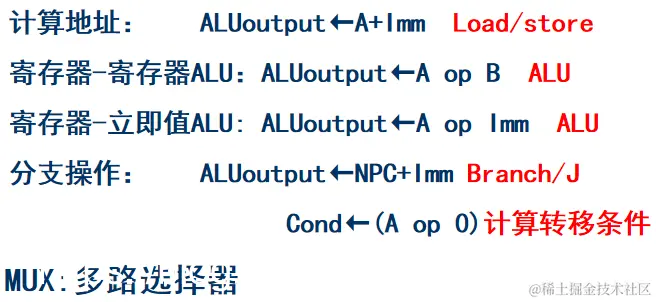

执行/有效地址计算周期( E X EX EX)

在这里插入图片描述

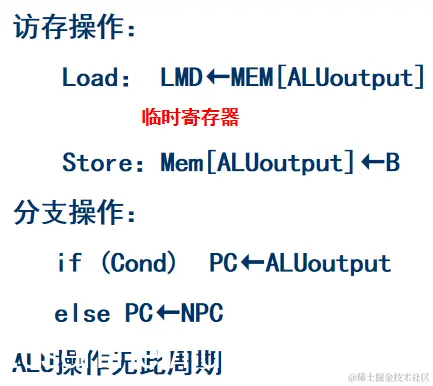

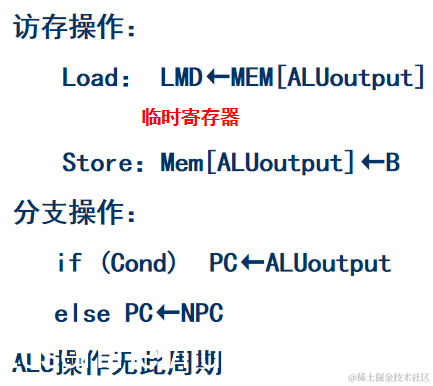

访存/分支操作( M E M MEM MEM)

在这里插入图片描述

写回周期( W B WB WB)

在这里插入图片描述

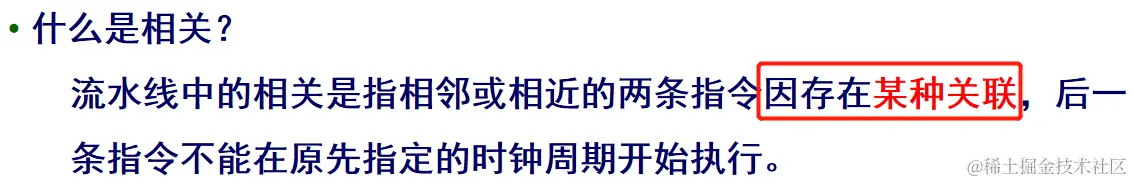

相关

在这里插入图片描述

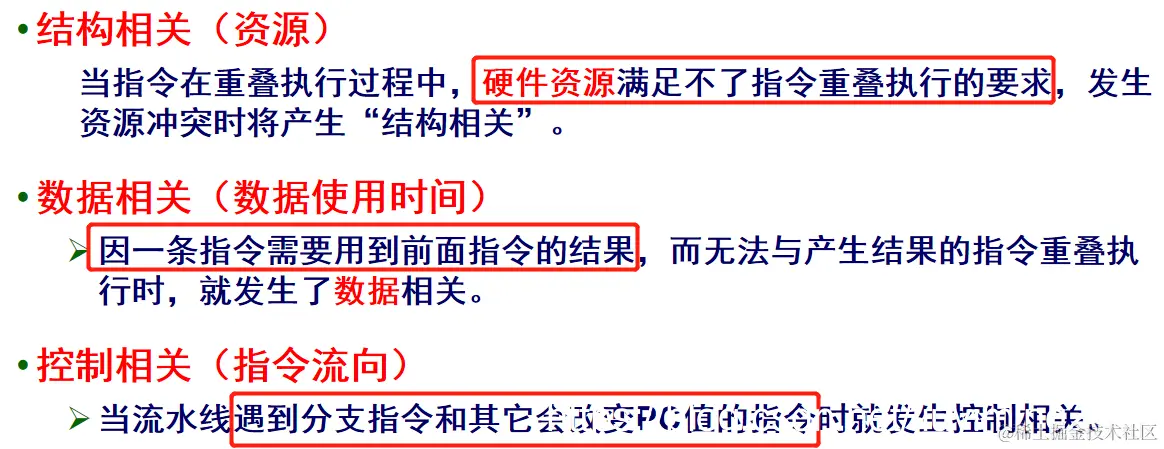

三种不同类型的相关

在这里插入图片描述
在这里插入图片描述

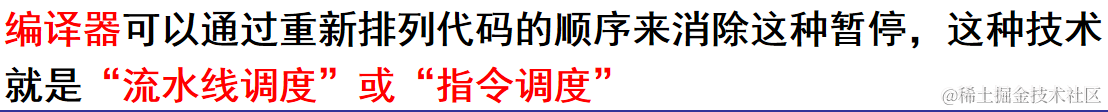

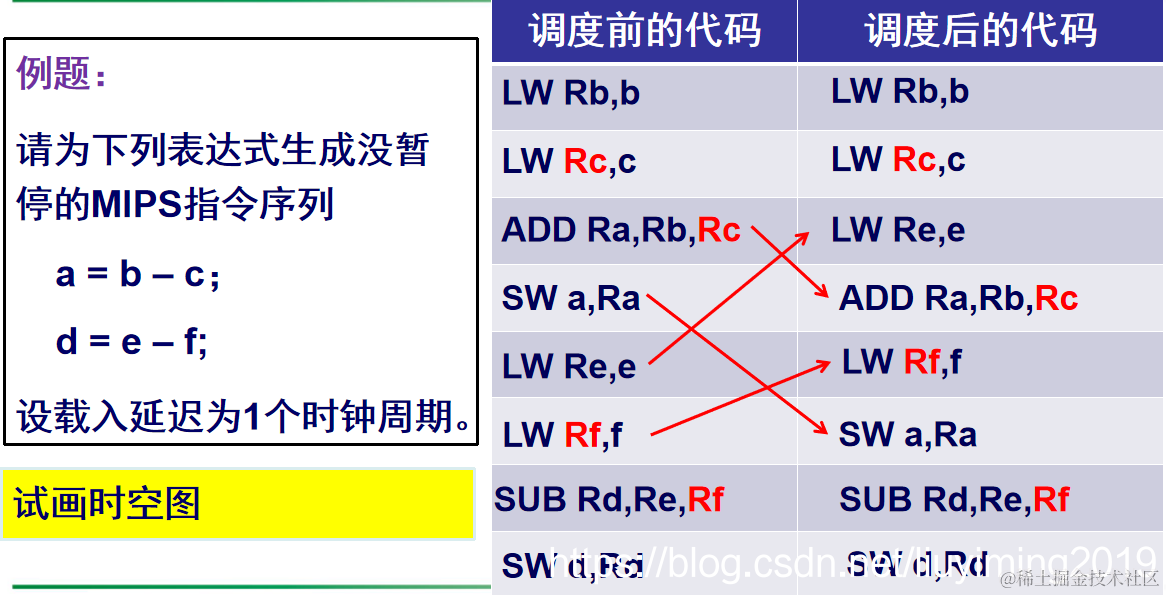

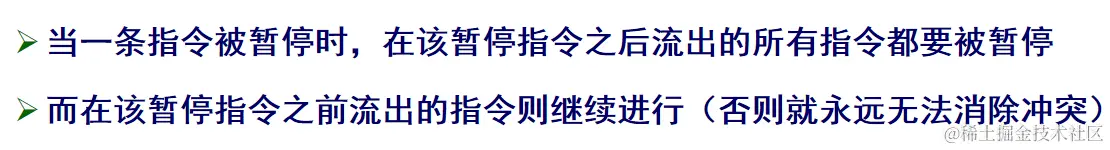

指令调度

在这里插入图片描述
在这里插入图片描述

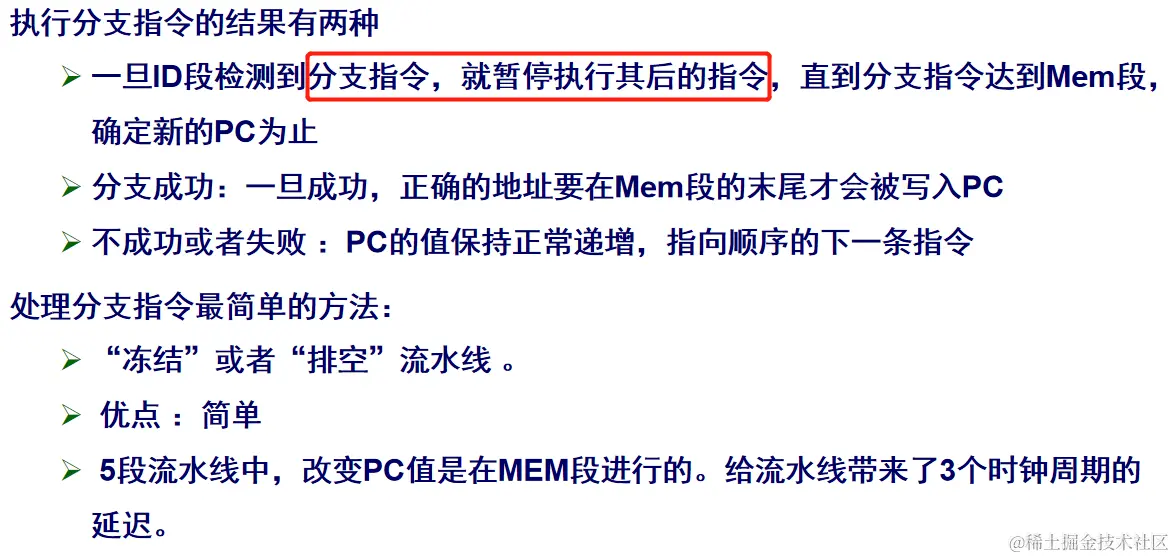

执行分支指令

在这里插入图片描述

三种分支延迟槽调度方法

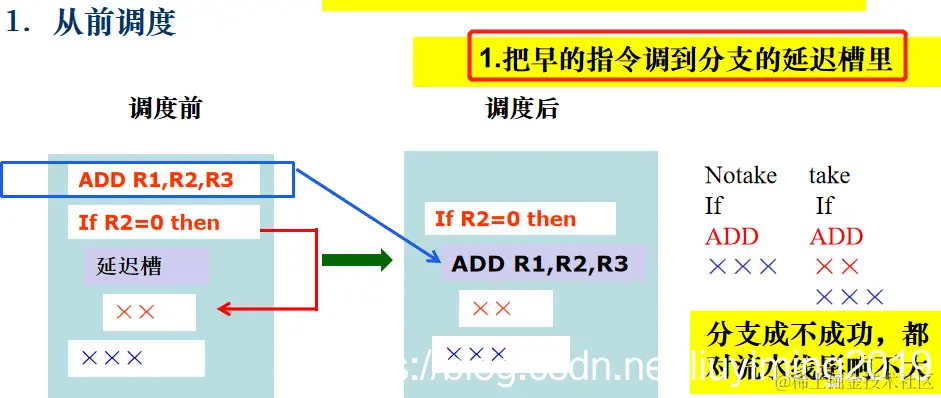

从前调度

在这里插入图片描述

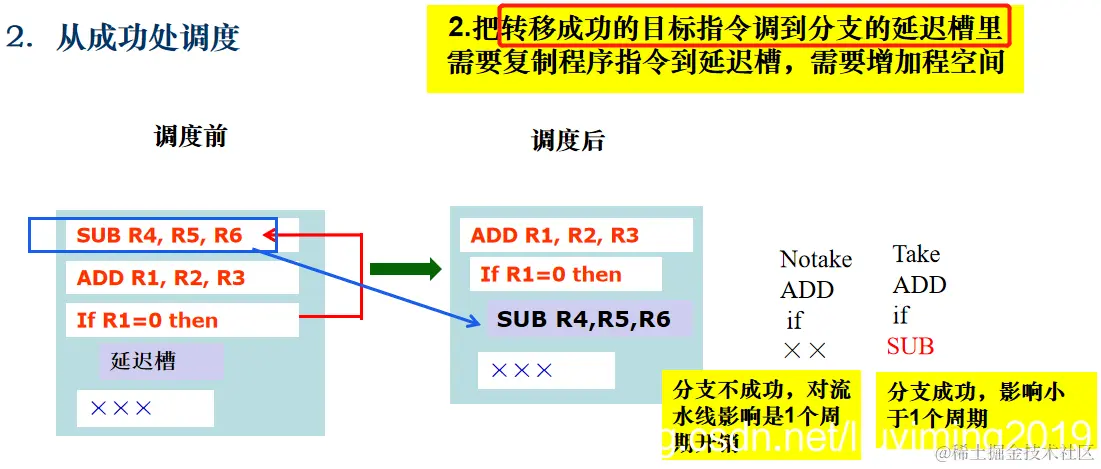

从成功处调度

在这里插入图片描述

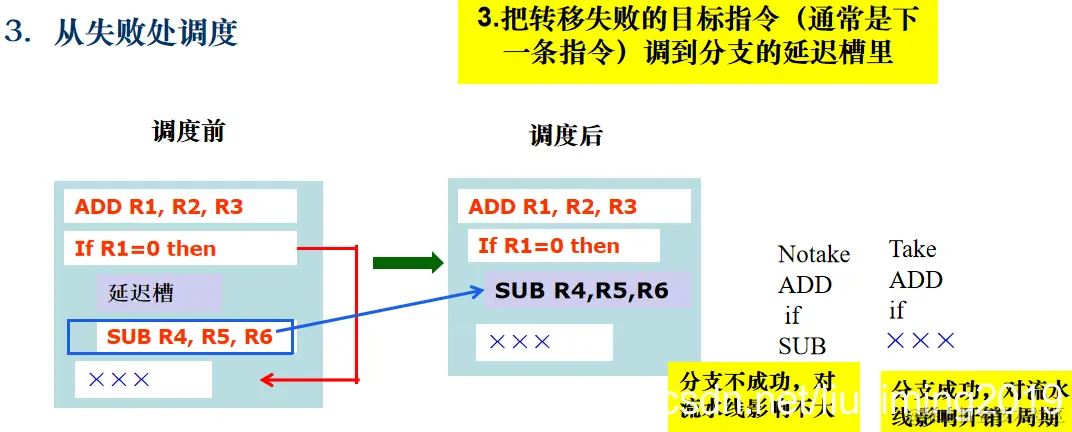

从失败处调度

在这里插入图片描述
