MYSQL InnoDB结构

混乱意志
187 阅读5分钟

InnoDB

几个重要特性

  • 插入缓冲（Insert Buffer）【性能提升】
  • 两次写（Double Write）【可靠性提升】
  • 自适应哈希索引（Adaptive Hash Index）
  • 异步IO（Async IO）
  • 刷新邻接页（Flush Neighbor Page）

体系结构

内存：多个内存块构成了一个大的内存池子

  • 存储了进程/线程需要访问的数据结构
  • 缓存磁盘数据方便读取，磁盘数据修改之前也先在内存修改：缓冲池的设计目的为了协调CPU速度与磁盘速 度的鸿沟。
  • Redo log 缓冲

存储引擎内存分布：buffer pool, redo log buffer, additional log buffer(额外内存池)

  1. Buffer Pool Buffer Pool 占据最大内存空间，引擎按照每页16k将文件读取到缓冲池中，使用LRU算法保留最近使用的数据；肮页（发生过数据修改的数据页）按照一定的频率flush到磁盘。缓冲页类型包括：索引页，数据页，undo页面，插入缓冲(insert buffer)，自适应哈希索引(adaptive hash index)，锁信息(lock info)页面。

InnoDB 允许有多个缓冲池，这样每个页可以通过hash平均分配到不同的pool，减少数据库内 部的资源竞争，增加数据库的并发处理能力。

  1. LRU list，free List and Flush List 通过LRU算法管理每个页面，但是并非完全LRU算法，而是新插入页面放到差不多末尾37%（为midpoint insertion strategy）位置。前63%成为new pages。pages made young显示了LRU列表中页移动到前端的次数，innodb_old_blocks_time减少热点数据页被刷新出去。若发生Buffer pool hit rate的值小于95%这种情况，观察是否是由于全表扫描引起的LRU列表被污染的问题。

脏页既存在于LRU列表中，也存在于Flush列 表中。LRU列表用来管理缓冲池中页的可用性，Flush列表用来管理 将页刷新回磁盘，二者互不影响。

  1. Redo log buffer InnoDB存储引擎首先将 重做日志信息先放入到这个缓冲区，然后按一定频率将其刷新到重做 日志文件。

  2. Insert Buffer：数据结构就是一棵B+树。 InnoDB 中有插入缓冲信息，但是Insert Buffer 和数据页一样在buffer pool是有物理空间的。 creat table t (id int auto_increment, name varchar(30), primary key(id),key(name)) name字段是非聚集索引（secondary index）插入时候性能并不好，因为数据是离散的。

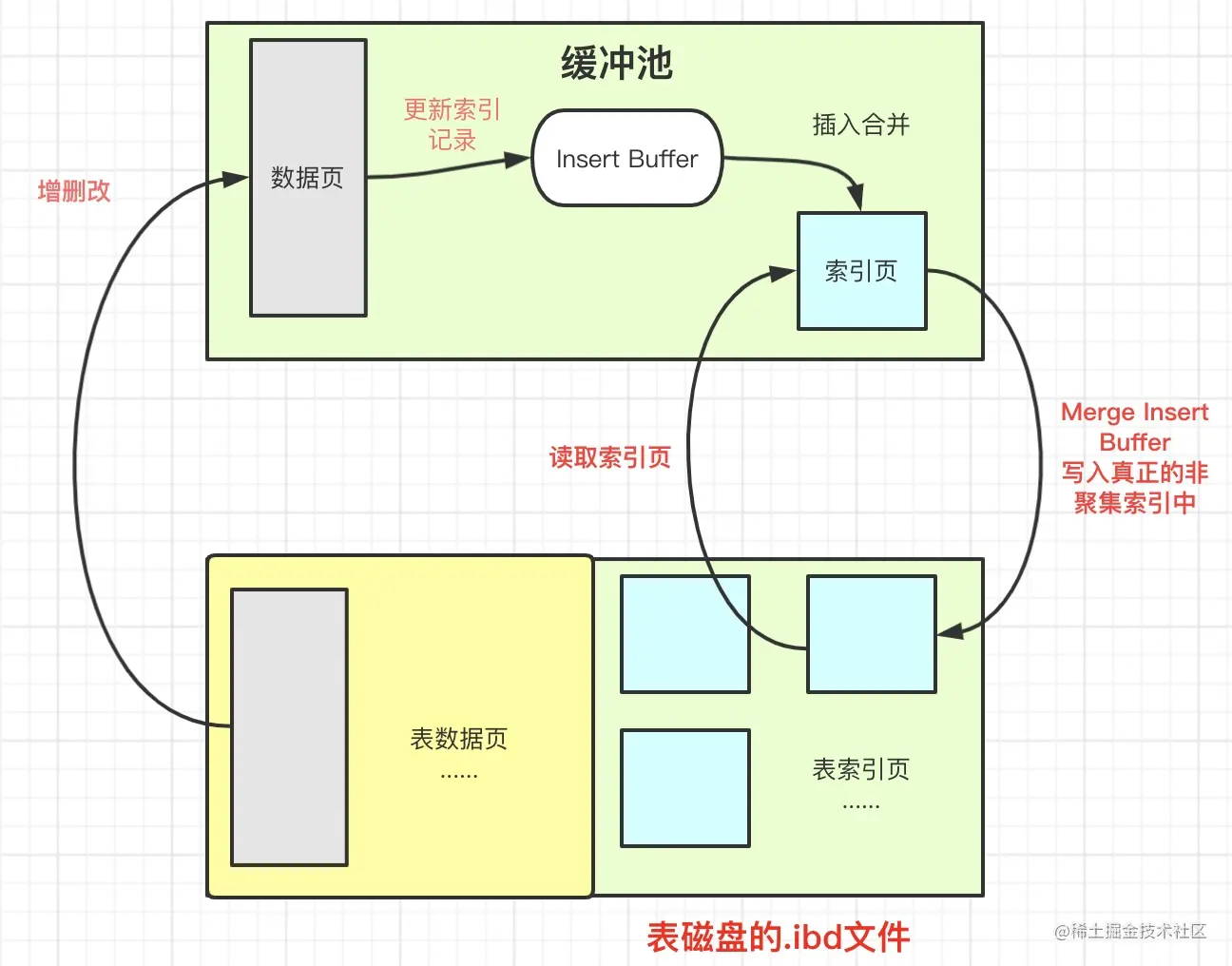

insert_buffer.jpeg 首先对于非聚集索引的插入或更新操作，不是每一次直接插入到索引页中，而是先判断插入的非聚集索引页是否在缓冲池中。若在，则直接插入；若不在，则先放入到一个Insert Buffer对象中。给外部的感觉好像是树已经插入非聚集的索引的叶子节点，而其实是存放在其他位置。以一定的频率和情况进行Insert Buffer和辅助索引页子节点的merge（合并）操作，通常会将多个插入操作一起进行merge，这就大大的提升了非聚集索引的插入性能。只有满足下面两个必要条件时，InnoDB存储引擎才会使用Insert Buffer来提高插入性能：

  • 索引是非聚集索引
  • 索引不是唯一（unique）的 类似的还有Delete Buffer, Purge buffer
  1. Double Write Buffer两次写缓冲 一个16k页面只写了4k，称为写失效（parital page write），而redo log并不能恢复一个已经损坏了的页。解决这个：宕缓冲池刷新脏页时候不直接写入磁盘， 而是先copy脏页到doublewrite buffer，dw buffer分两次写入到ci pan 。

5.额外的内存池 是每个缓冲池中的帧缓冲（frame buffer）还有对应的缓冲控制对象（buffer control block），这些对象 记录了一些诸如LRU、锁、等待等信息，而这个对象的内存需要从额 外内存池中申请。

Checkpoints 技术

Checkpoint 解决一下问题：

  • 缩短数据库的恢复时间
  • 缓冲池不够用时，将脏页刷新到磁盘
  • 重做日志不可用时，刷新脏页 两种check point：
  1. Sharp Checkpoint：发生在数据库关闭时将所有的脏页都刷新回磁盘，运行时执行sharp严重影响性能
  2. Fuzzy Checkpoint：差不多以每秒或每十秒的速度从缓冲池 的脏页列表中刷新一定比例的页回磁盘，不会阻塞用户的查询

线程

  • 后台线程负责刷新数据保证数据新鲜
  • 将提交的修改刷新到磁盘
  • 保证数据异常情况下innodb 能正常使用

默认情况下默认后台线程有七个：四个IO（read,insert,write,log）线程，一个master线程，一个log线程，一个lock锁监控线程，一个错误监控线程

Master Thread:最高优先级线程

InnoDB存储引擎的主要工作都是在一个 单独的后台线程Master Thread中完成的；内部由多个循环 （loop）组成：主循环（loop）、后台循环（backgroup loop）、刷新 循环（flush loop）、暂停循环（suspend loop）。

  1. LOOP 主线程的操作：日志刷新到磁盘，合并插入缓冲，刷新100个脏页到磁盘，没有活动切换到backup loop；实际上有两大部分的操作——每秒钟的操作和每10秒的操作，每秒操作这几个的一部分，具体看情况，十秒钟操作完成所有操作。

  2. Backup Loop 若当前没有用户活动（数据库空闲 时）或者数据库关闭（shutdown），就会切换到这个循环。 操作：删除无用的Undo页（总是），合并20个插入缓冲（总是），跳回到主循环（总是），不断刷新100个页直到符合条件（可能，跳转到flush loop中完 成）。
