浏览器渲染原理和关键渲染路径

浏览器是怎么把页面渲染出来的，渲染过程分很多环节，就是关键渲染路径，只有理解了渲染经历了什么步骤，才知道针对性的进行优化网络资源被加载过来后，脚本、css都要进行解析，解析完之后浏览器要进行理解，如何把内容画到页面上，这就是渲染的过程在这里插入图片描述主线程有Recalculate style（计算样式）、Layout（布局）、Paint（绘制），这几个就是渲染过程中几个非常重要的阶段

浏览器的渲染流程

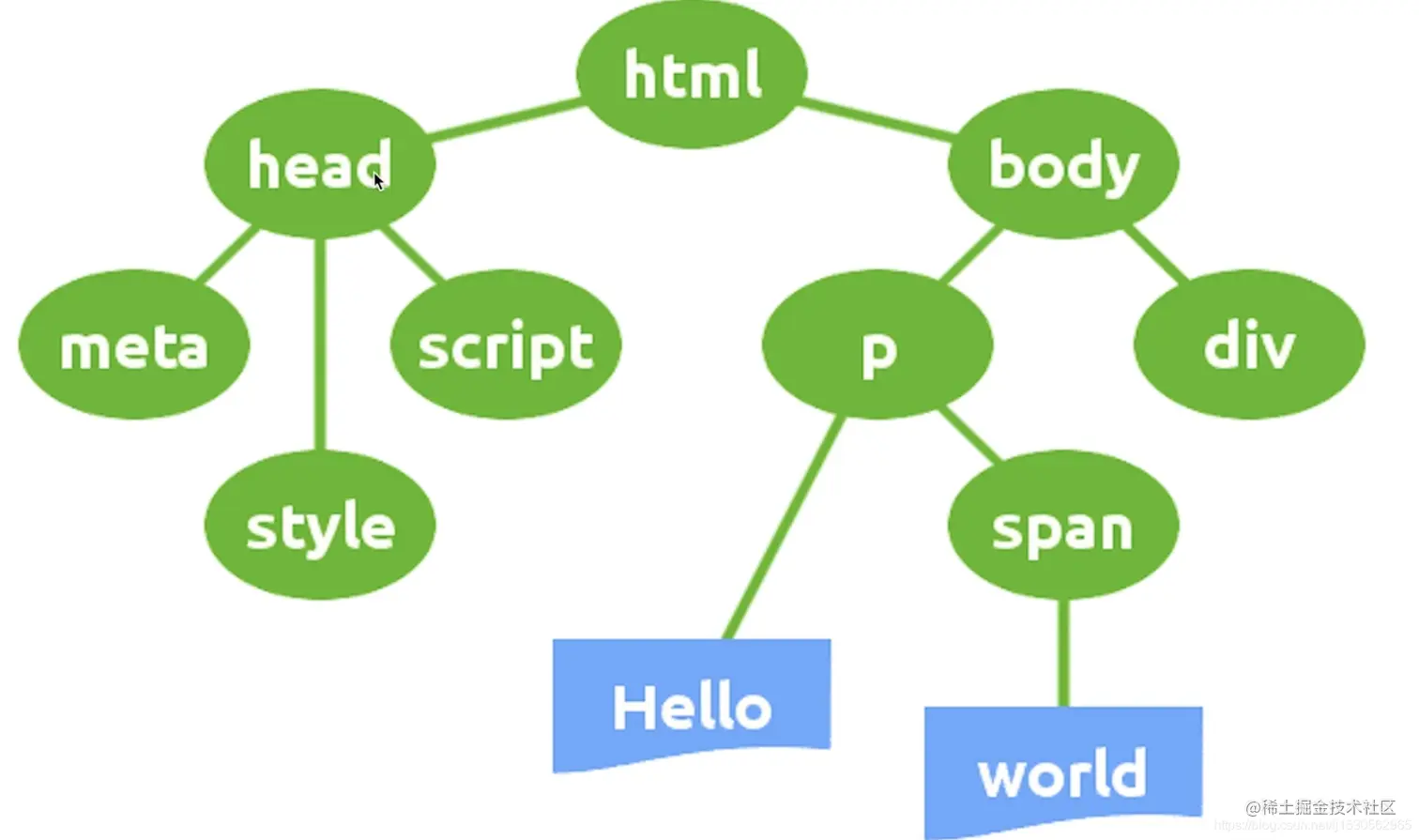

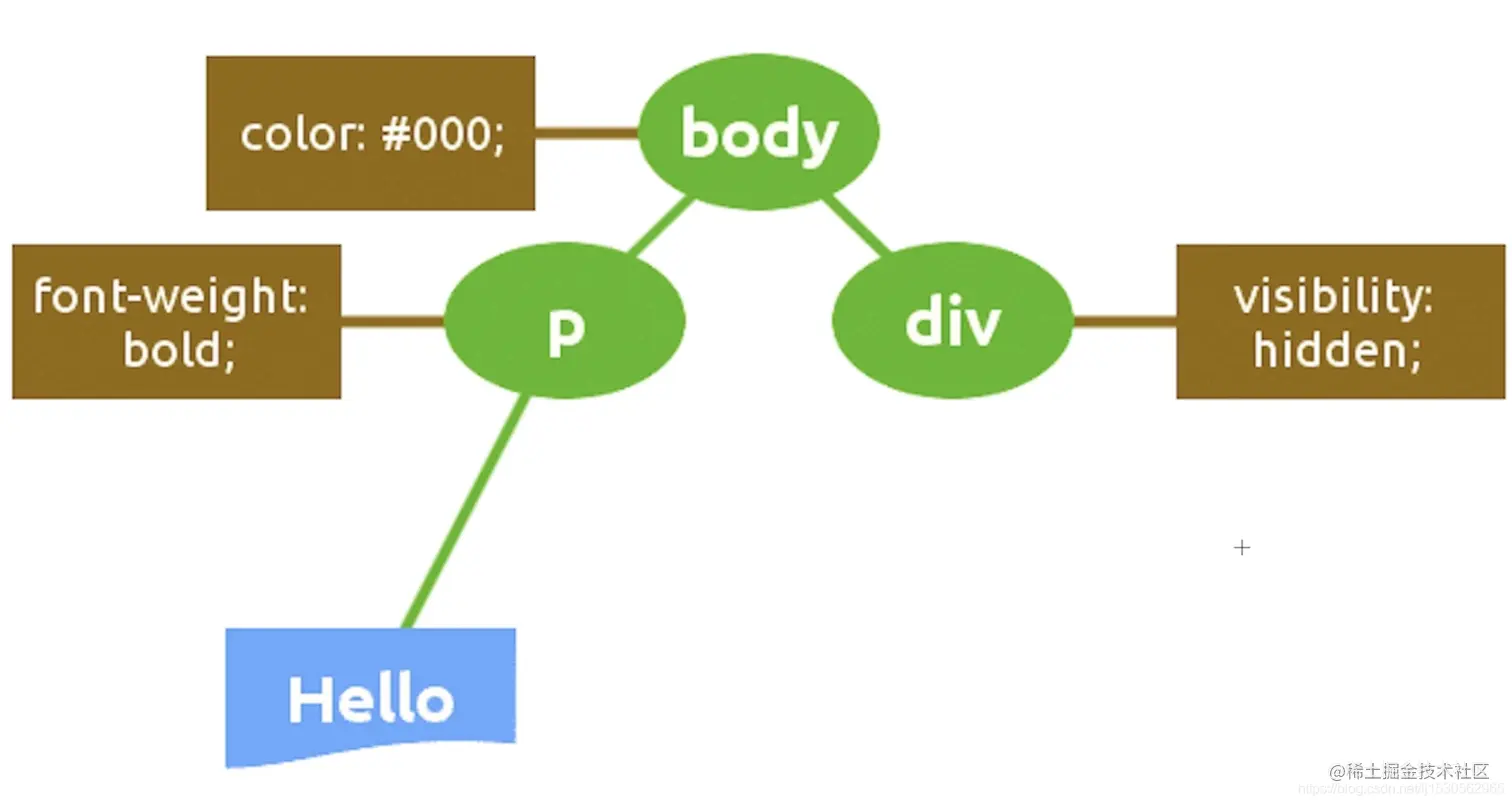

Javascript（触发视觉变化）》Style（浏览器对样式重新进行计算）》Layout（布局）》Paint（绘制）》Composite（合成），这就是关键渲染路径，一共5步，无论是首次加载还是后面页面发生了样式上的变化，都要经历这几个步骤，最终把页面呈现给用户，理论上这5个步骤都是会被经历的，但是有些样式不会影响布局，也不会影响绘制，所以浏览器就进行了优化，如果是这样的样式，实际上可以不经历布局和绘制的过程，这样渲染就可以大大的被加速 Javascript，是可以通过Javascript实现一些页面视觉上的变化，例如添加dom元素，实现动画，还可以用css做动画，web animation api实现动画，这些都会触发视觉上变化 Style，浏览器对样式重新进行计算，这个过程会根据选择器进行重新匹配，计算哪些元素css受到影响，新的规则是什么样的，应该绘制成什么样子，每个元素绘制成什么样我们就清楚了 Layout，布局把你的元素按照你说的样式绘制到页面上，要把它绘制到页面上，这实际上是几何问题，需要知道元素的大小、位置 Paint，绘制，真正把内容画到页面上，画文字、图片、颜色、阴影等 Composite，合成，绘制会和这个合成联系在一起，浏览器为了提高效率，并不是把所有的东西都花在同一个层里，类似ps里，会建多个图层，最后再把它们组合起来，形成我们最后的一张图，浏览器为了提高效率也会把不同的东西画在不同的层上，最终再把它们合成在一起显示出来当用户在地址栏输入一个地址，然后回车后，到页面显示出来之前，都经历了哪些过程当浏览器拿到服务端返回的资源后，做了什么事？无论js、css、html，都是代码，是文本，计算机理解不了文本，所以第一步它要通过一些解释器，把这些文本翻译成它能理解的数据结构 html是如何被转换的？首先浏览器下载完html文档，就要把代码读进去，读进去的是文本，它先把这些文本转换成单个的字符；第二步，html里面有很多标签，标签是通过一对箭括号标记出来的，这个箭括号就可以用作识别，就可以把一些字符串理解成有含义的标记，这些标记最终被换成节点对象，放在链形数据结构里，链形数据结构就类似下图中的树，这就可以把html描述的嵌套关系很好的表达出来，通过这样一棵树，就可以把html的内容、属性、节点之间所有的关系都给表达清楚，这就叫DOM（文档对象模型），描述了html的结构在这里插入图片描述 css部分如何被转换？一样的道理，当解释器遇到你可能引用了web的css样式表，先把资源下载过来，下载完成后对这个资源进行文本处理，把里面的标记全部识别出来，看样式描述的是哪个节点的样式，然后也用树形结构把这个关系存储起来，如下图：除了描述节点之间的联系之外，还把每个节点所关联的样式给挂载起来在这里插入图片描述

1.浏览器构建对象模型(两棵树)

构建DOM对象：HTML>DOM 构建CSSOM对象：CSS>CSSOM

2.浏览器构建渲染树

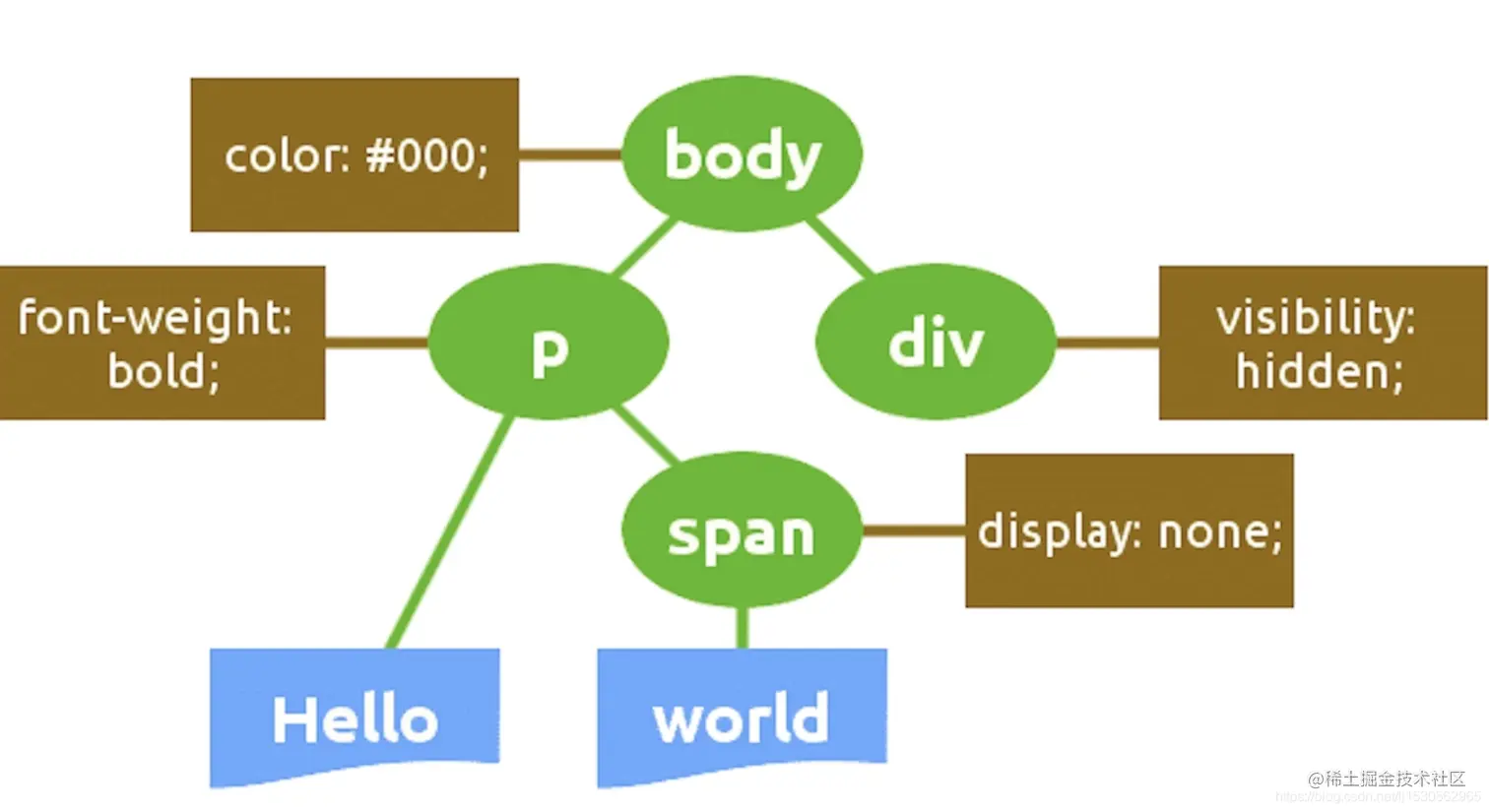

DOM（描述的是内容）和CSSOM（描述的是样式）合并成Render Tree，把内容和样式合在一起，让浏览器理解最终我们要把什么画在页面上，合并的结果如下图，把真正需要显示的东西留下，不需要显示的东西去掉，比如span节点的样式是diaplay:none，不需要显示在页面上，构造成渲染树后，span节点就会被去掉，最终只会留下需要显示到页面上的，有了这颗渲染树后，浏览器利用这棵树，知道每个节点什么尺寸，画在什么位置，在这里插入图片描述

回流与重绘, 如何避免布局抖动

Layout（布局）与Paint（绘制）

是关键渲染路径中最重要的两个步骤，也是开销最高的两个步骤，如何减少或避免布局和绘制的发生？

渲染树只包含网页需要的节点
布局根据渲染树布局，计算每个节点精准的位置和大小-“盒模型”，关心位置和大小
绘制是像素化每个节点的过程，把节点画在屏幕上在我们页面中，这个关键路径至少会被走完一次，也就是最开始整个页面的加载布局关心的是位置和大小，元素的几何信息，所以你的样式例如修改背景颜色不会修改位置和大小，是不会触发布局，关键渲染路径中Layout就可以跳过，直接到重绘有没有即不会发生布局也不会发生重绘，是有的，有些动画是可以利用gpu加速，这种动画可以直接走复合的过程，不需要进行布局和重绘

影响回流的操作

布局也叫做回流，通常页面第一次加载完之后，把东西放在页面上我们叫做布局，如果是由于你之后页面上发生了视觉上的变化又导致再次布局，通常叫做回流

添加/删除元素
display:none
移动元素的位置
操作styles
offsetLeft,scrollTop,clientWidth
修改浏览器大小，字体大小

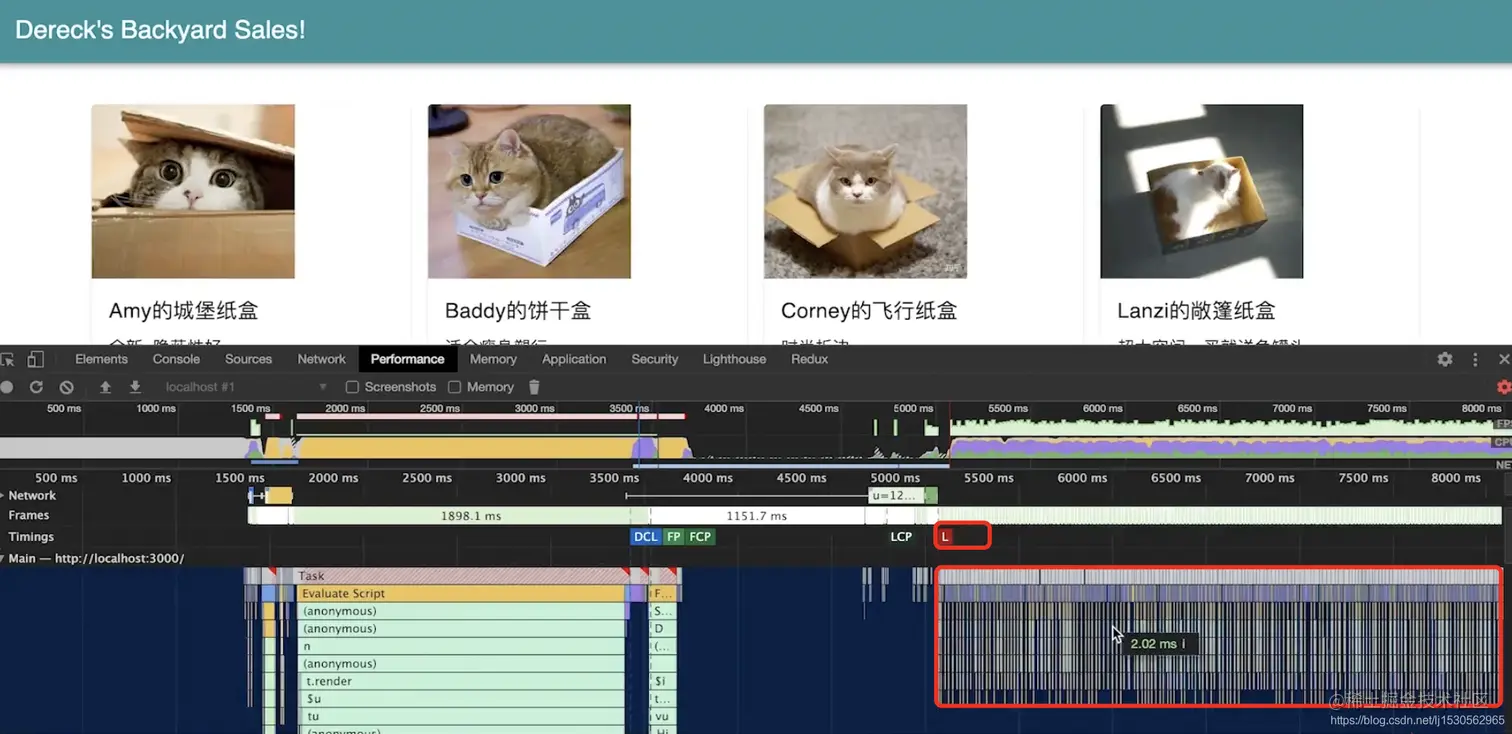

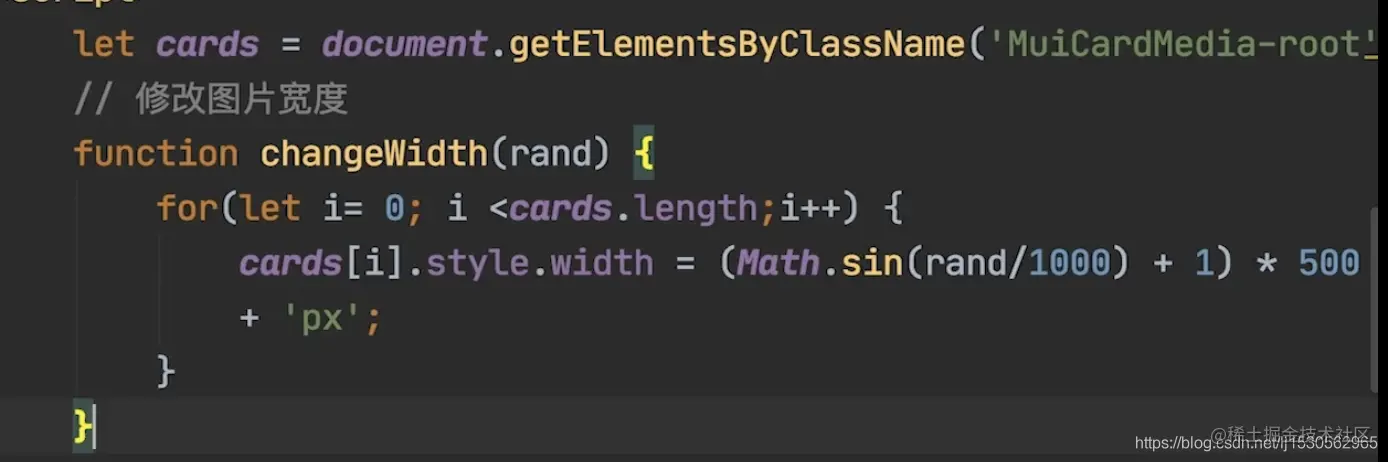

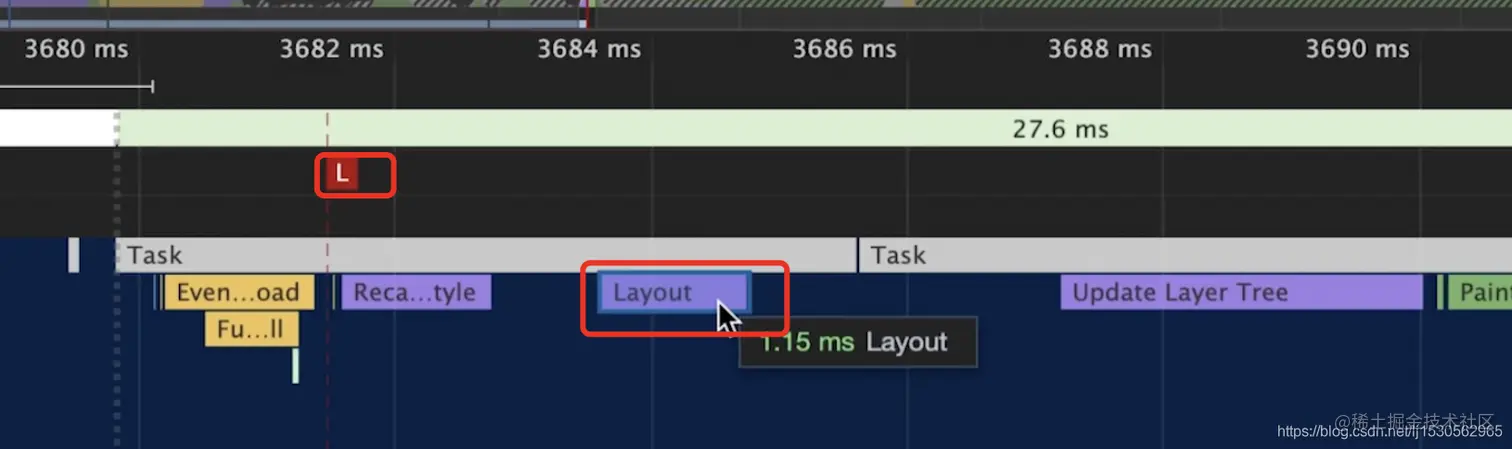

写个load事件，更改卡片的宽度，然后在performance里Timings那一栏load事件之后主线程有发生layout 在这里插入图片描述如果一个回流操作不只影响本身，还会导致其他元素，甚至整个页面所有元素的位置都发生变化，这个消耗是非常高的，甚至页面会出现卡顿的状况

避免布局抖动（layout thrashing）

避免回流比如想改变元素位置，千万不要修改top、left这样的值，可以使用transform或者translate，通过translate做位移，这个3d动画既不会发生回流也不会发生重绘，只会触发复合的过程；减少回流：react的v-dom减少回流，把一些你要会导致回流发生的操作，进行批量处理，积攒一些之后进行统一的计算，最后应用我们真正的dom上
读写分离批量的读操作完再进行批量写的操作

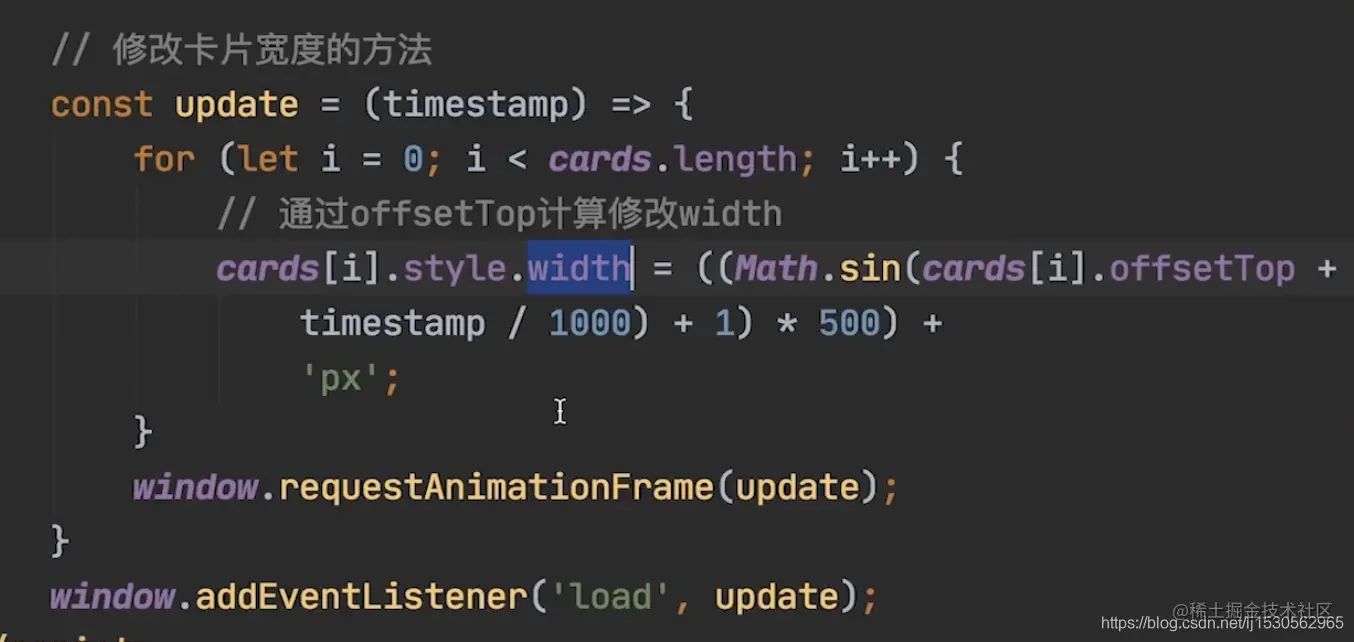

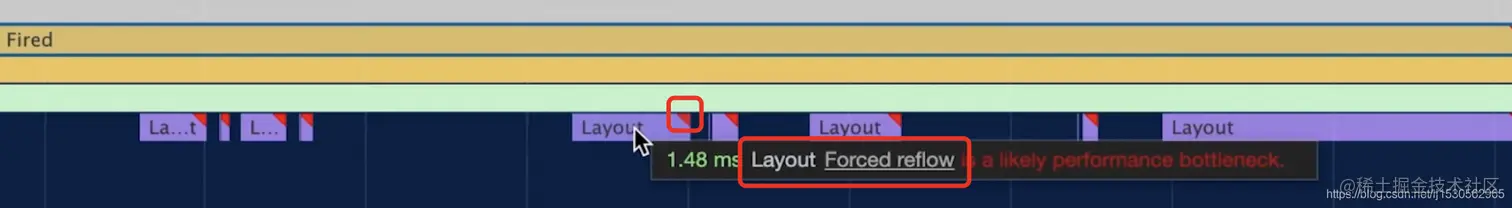

页面上所有的图片都开始进行动画的变化，发现动画并不流畅在这里插入图片描述性能分析里右上角红色三角形是表示发生了长任务提示了强制回流，我们应该引起重视，这种是一个问题，问题出现在for循环里，给我们width进行赋值时，先取了offsetTop，浏览器为了提高布局的性能，会尽量把修改布局相关属性的操作推迟，但是什么情况是无法推迟呢？当你获得布局相关属性比如offsetTop时是无法推迟，不得不立即进行最新的计算，以保证你能取得最新的结果，所以在布局前它就被强制进行了一次计算，所以会先读这个值再对width写的操作，这是个循环，有连续的读写，而且每次读的步骤都会强制我们的布局立即进行重新的计算，导致有连续不断的回流发生，会导致页面的抖动，结果页面非常卡顿。

使用FastDom【防止布局抖动的利器】

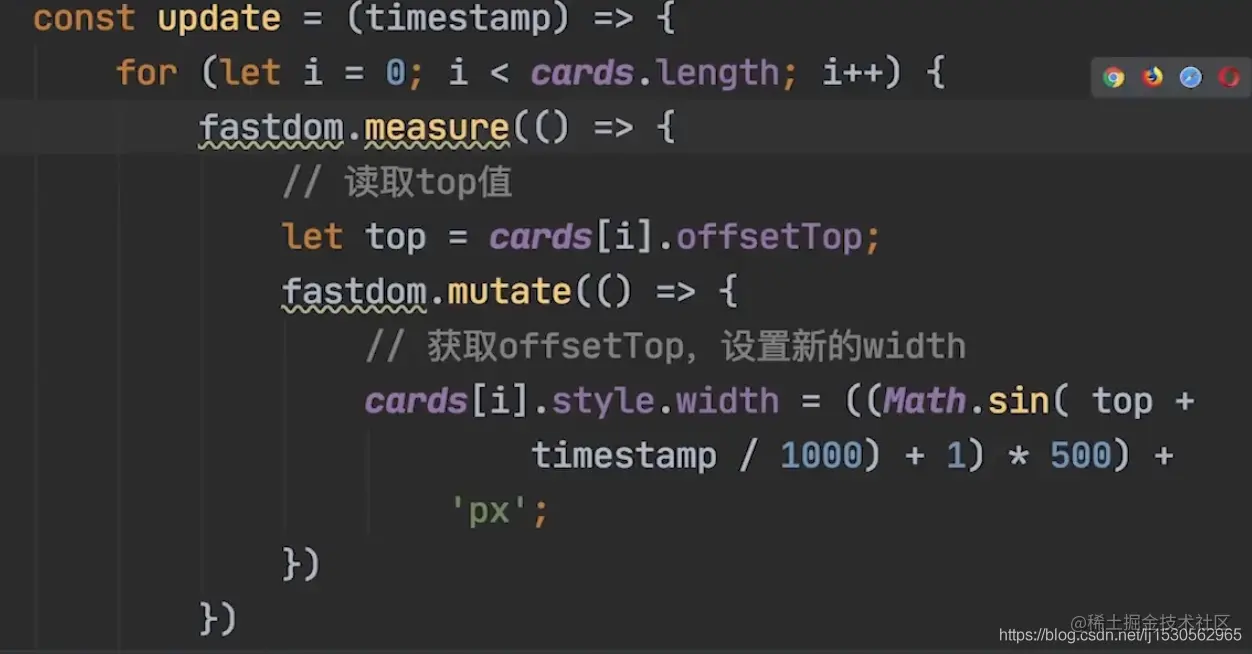

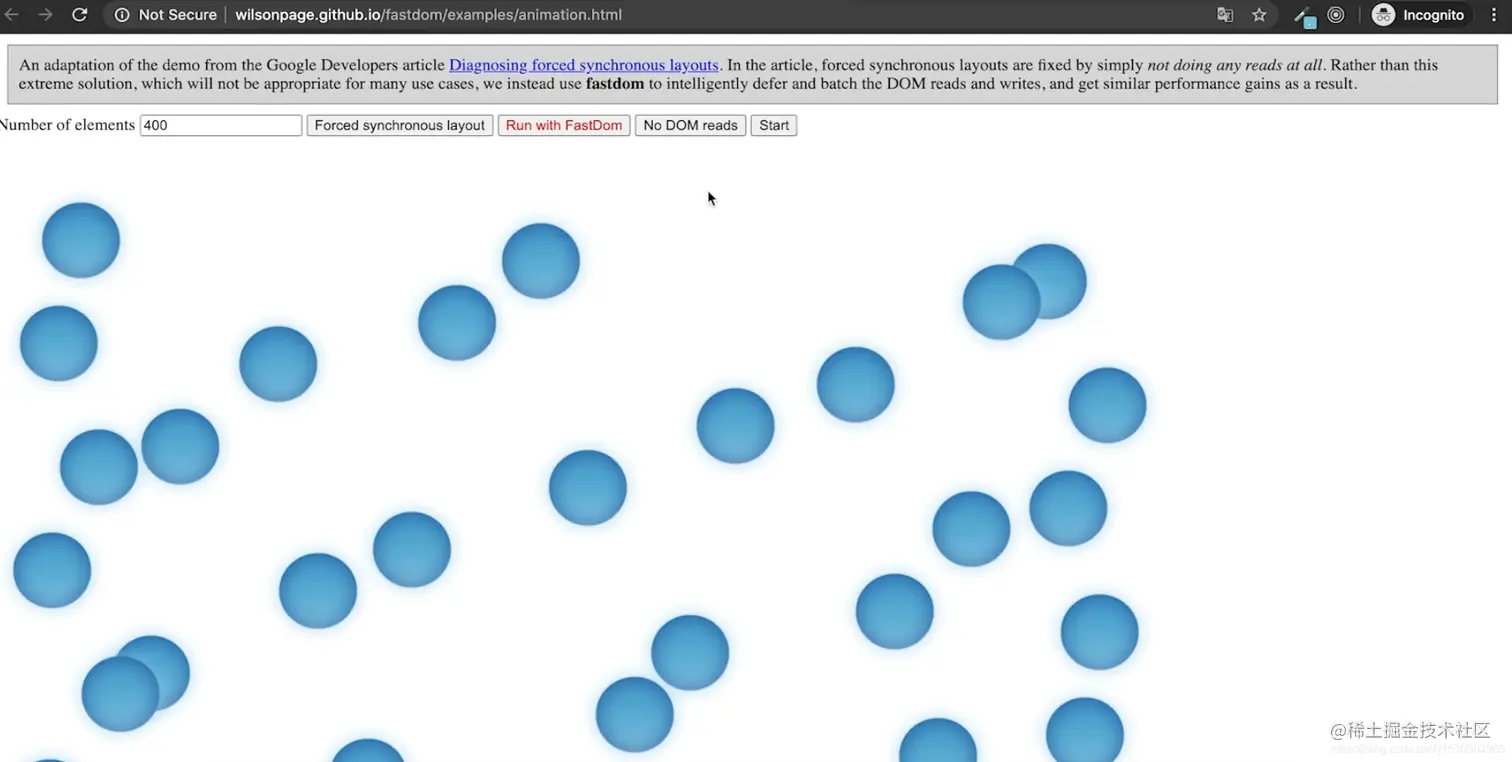

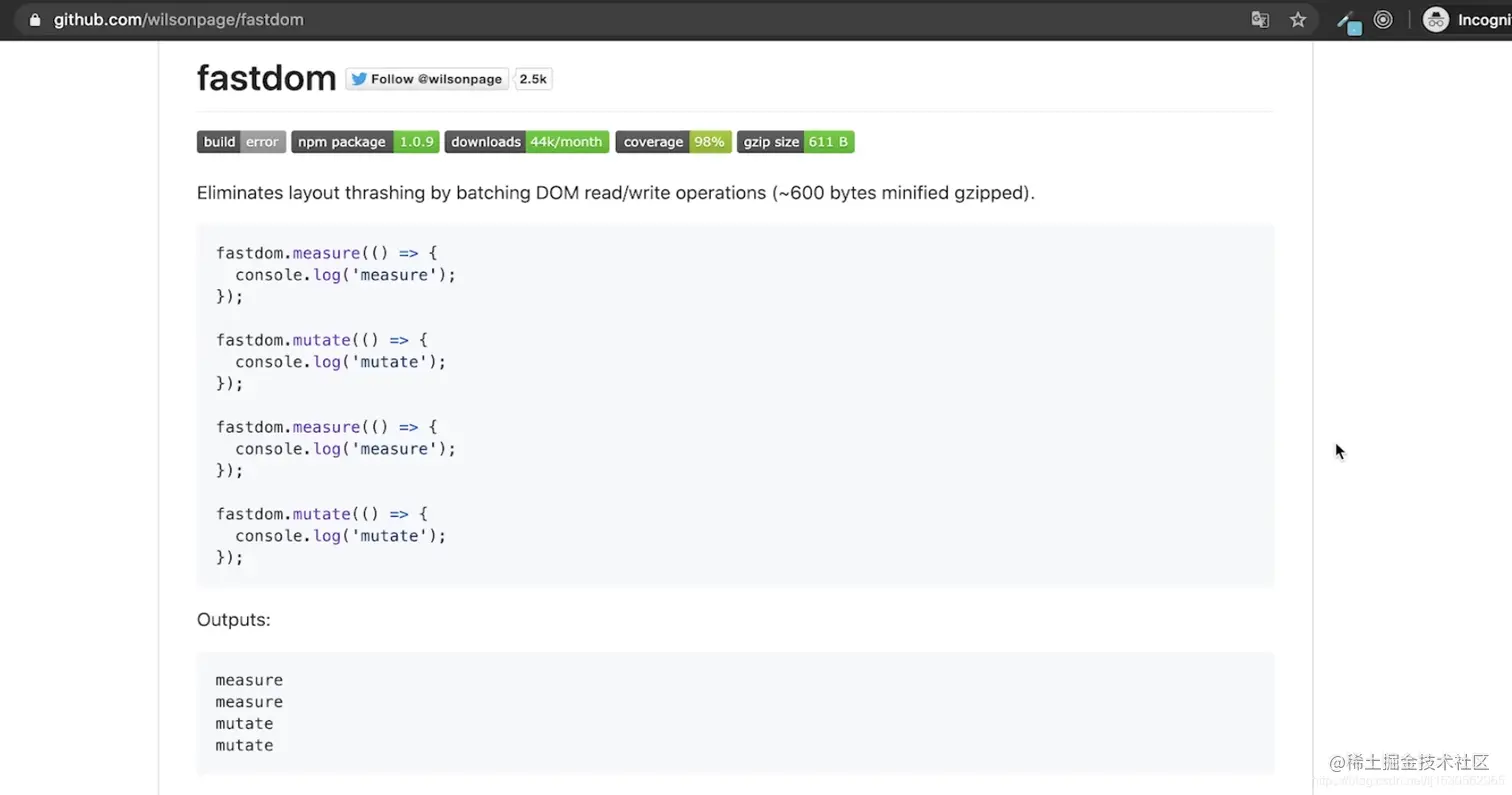

在这里插入图片描述 measure测量（读），mutate修改(写)，把一些读和写的操作进行分离，然后再通过调度函数去安排，批量进行读，批量进行写，达到消除页面抖动的效果 FastDom有提供相关的例子使用Fastdom修改上面代码运行后发现load之后没有再出现右上角红色三角形警告的长任务了，也未出现有问题的layout 在这里插入图片描述

使用FastDom批量对DOM的读写操作

什么是FastDom 如何使用FastDom的APIS

复合线程与图层【深入渲染流水线的最后一站】

复合线程（compositor thread）与图层（layers）

复合主要把我们的页面拆解成不同的图层，当我们的页面发生一些视觉变化时，有时这个变化可以只影响一个图层的变化，其他图层不需要受到影响，这样绘制的过程可以更高效完成，

复合图层做什么

将页面拆分图层进行绘制再进行复合
利用DevTools了解网页的图层拆分情况页面是怎样拆成不同图层的，拆的规则是什么默认情况下它是由浏览器决定的，浏览器会根据一些规则来判断是否要将页面去拆分成多个图层，又把哪些元素拆分成一个单独的图层，主要分析的是元素和元素之间是否有相互的影响，如果某些元素对其他元素造成的影响非常多，它就会被提取成一个单独的图层，这样的好处是如果它发生变化，只对它这个图层进行相关的重绘，而不会影响其他部分我们也可以主动的把一些元素提取成一个单独的图层，我们知道这些元素会影响其他部分，我们把它提取出来，让它的变化变得更独立

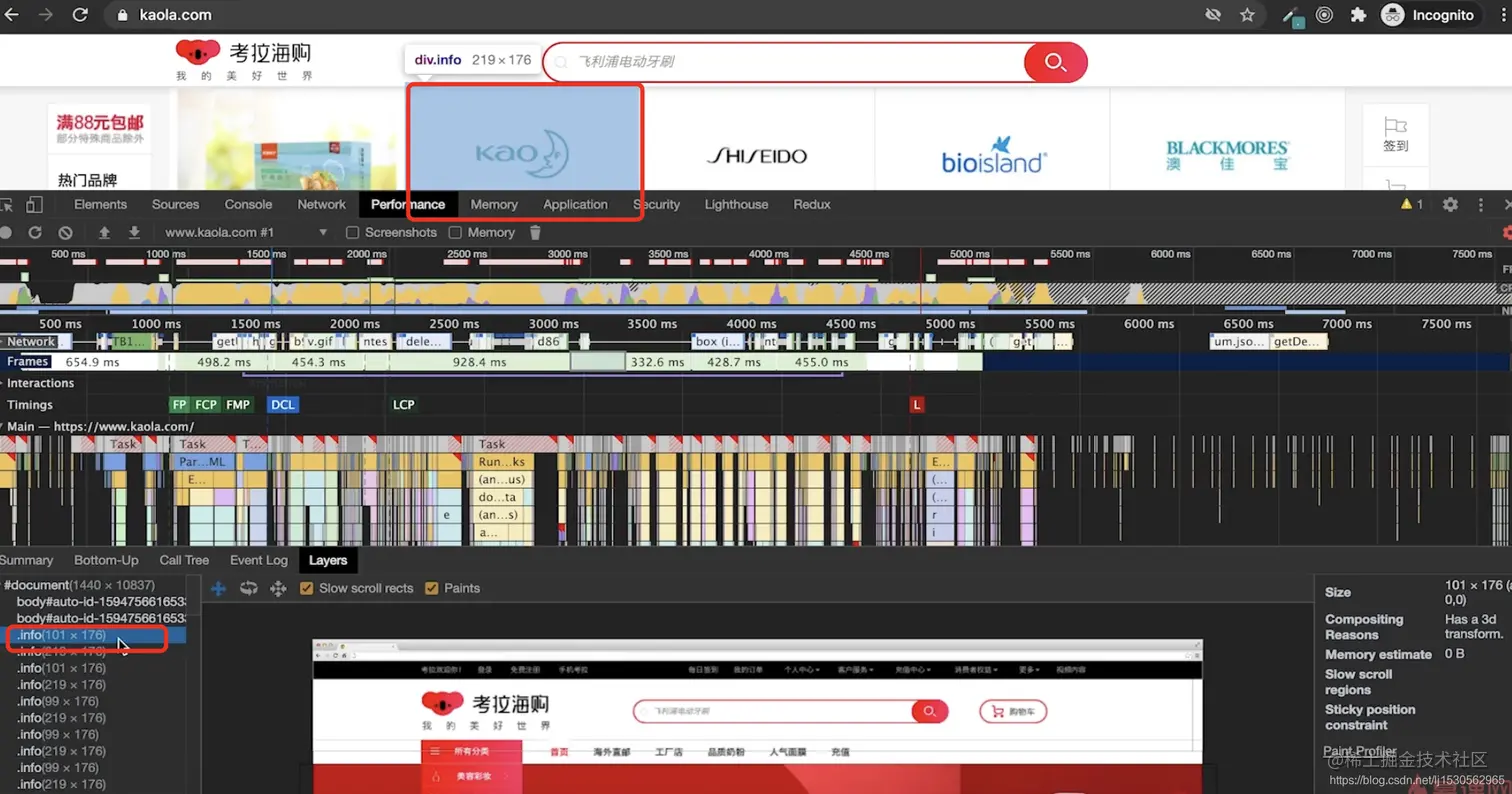

在这里插入图片描述左下角显示有两个图层，点击页面会显示出范围

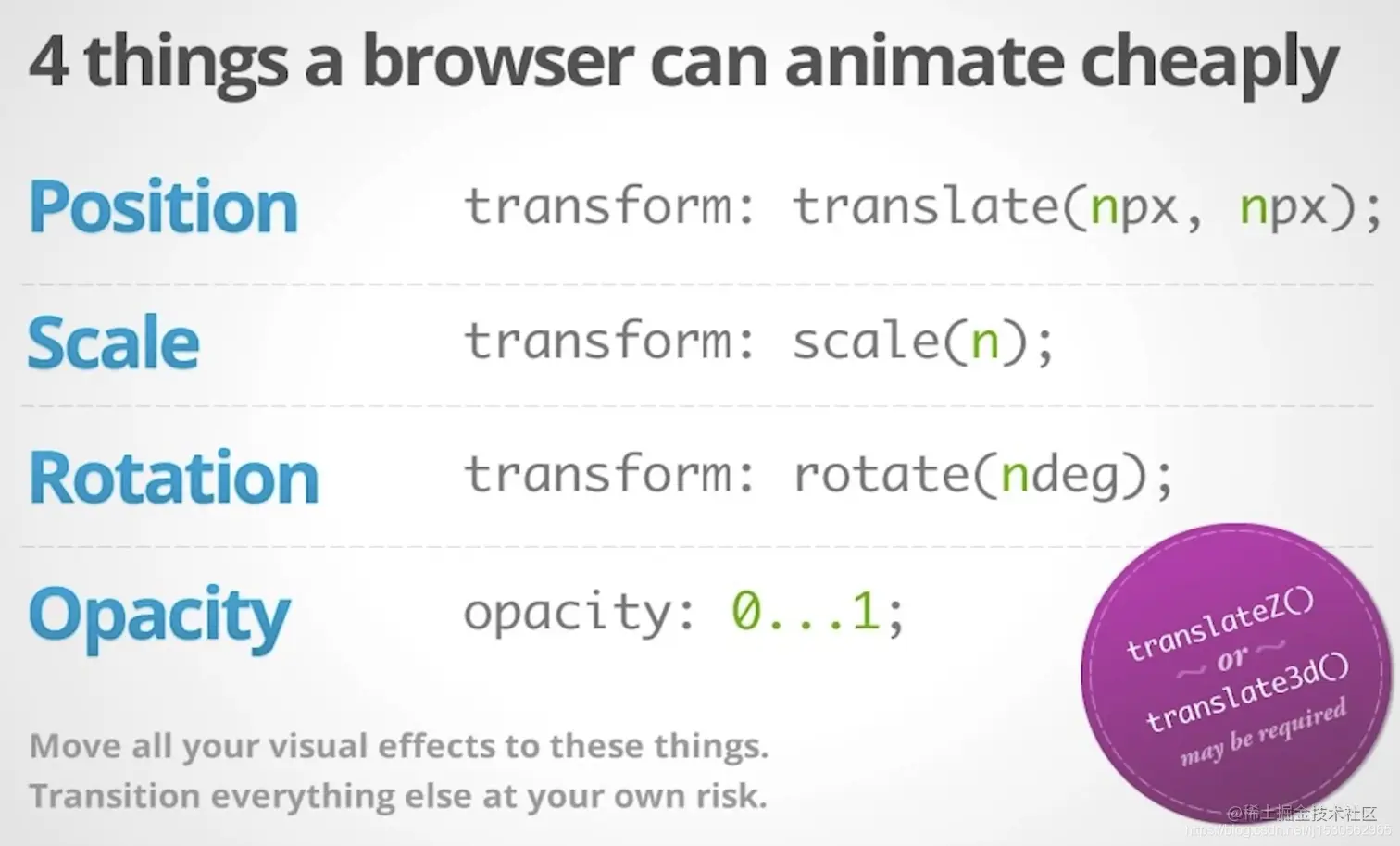

哪些样式仅影响复合，不触发布局和重绘当我们使用这些属性时，如果可以所涉及到的元素提取到单独的图层，这些元素在发生动画或者视觉上变化时，就只会触发复合，不会触发布局和重绘如下图，把卡片动画都拆成单独的图层，让gpu进行单独的处理

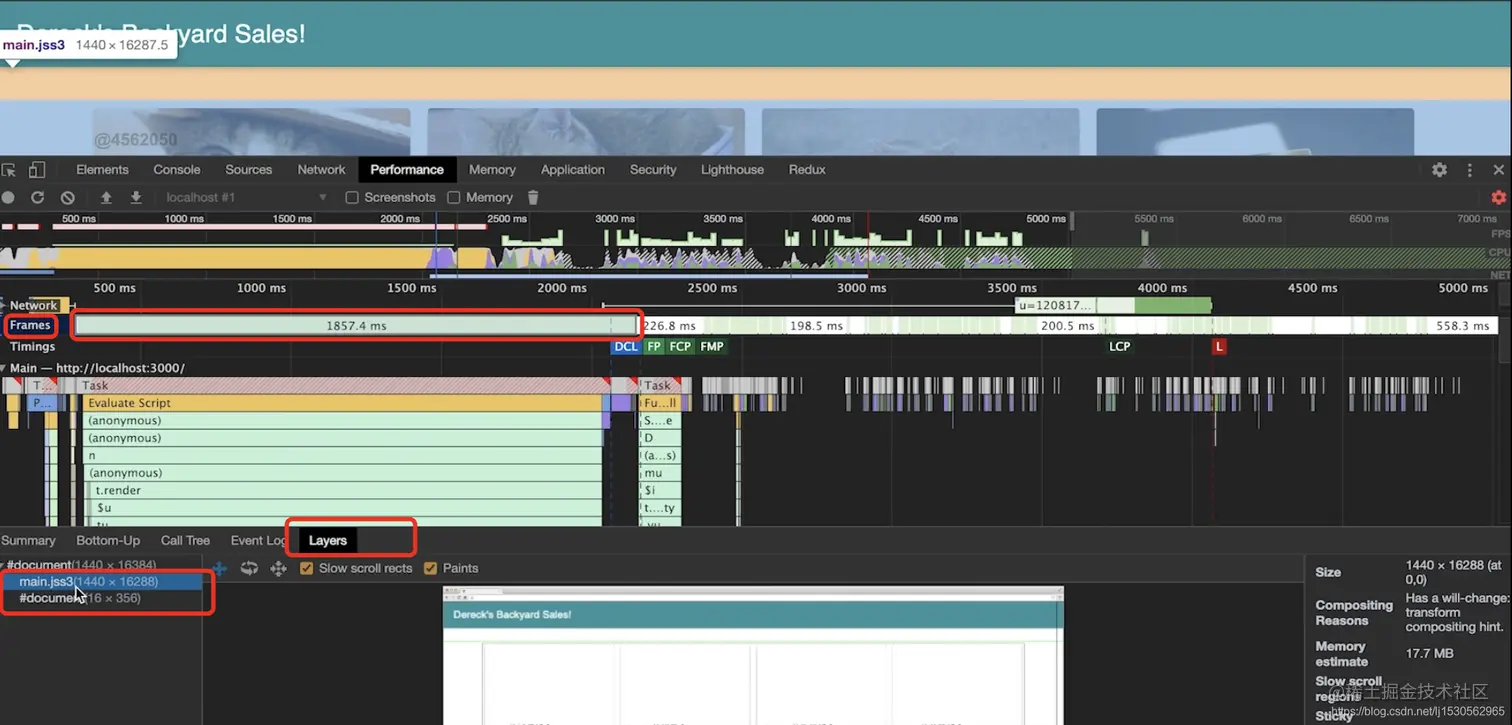

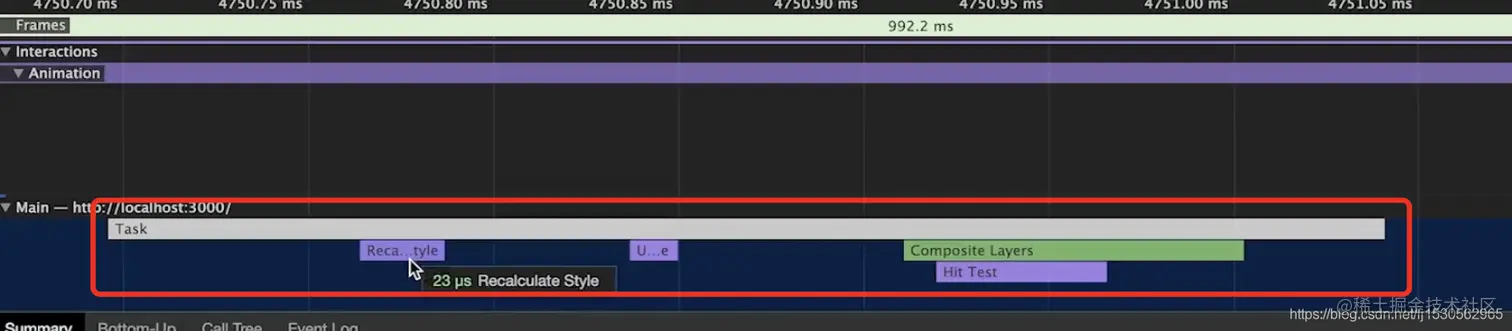

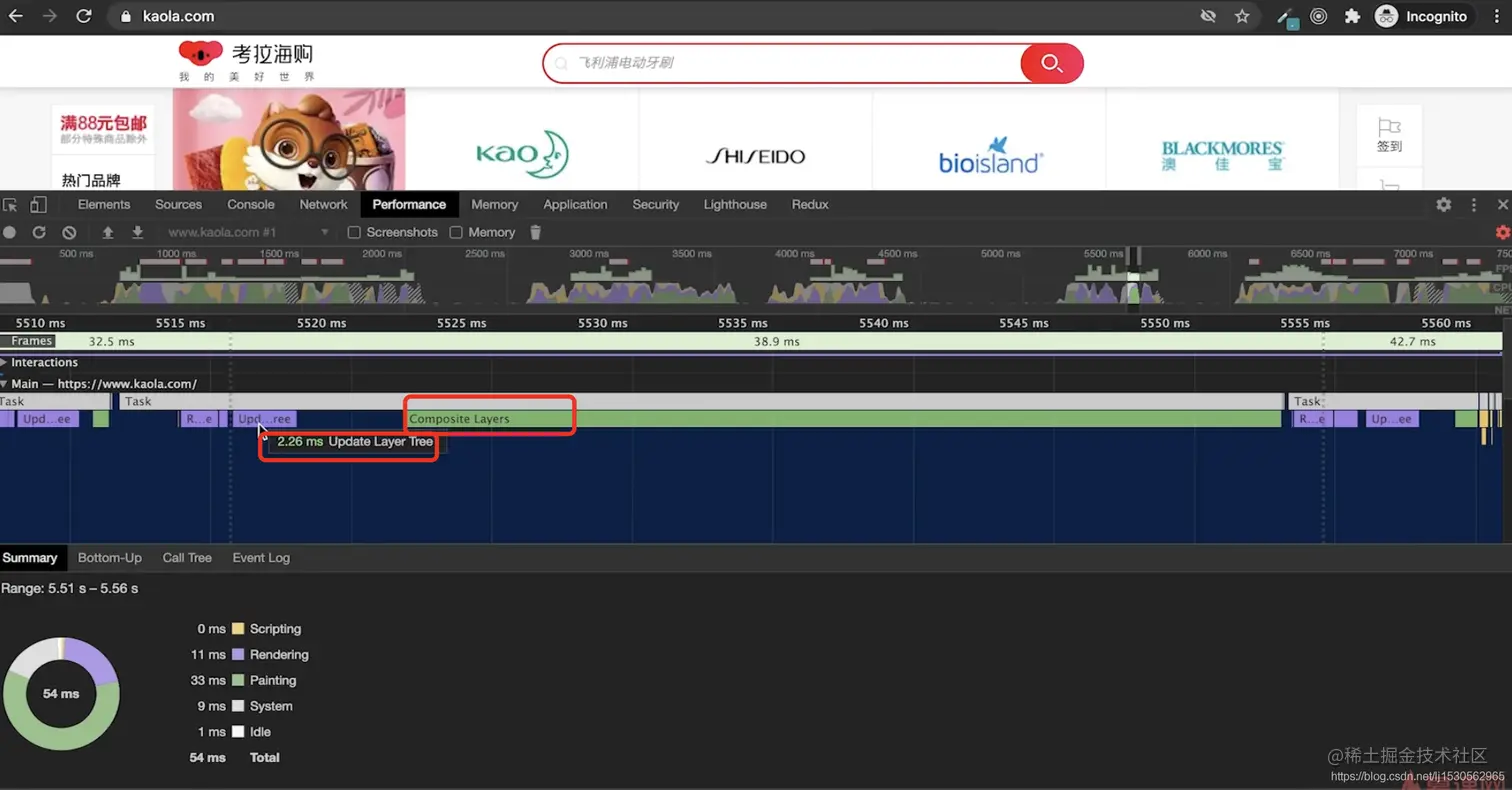

performance录制，移到卡片上的效果动画，如下图，发现会对样式进行重新计算，更新图层树，并没有发生布局和重绘，直接触发复合在这里插入图片描述但是如果把所有东西都拆到单独的图层中，也不行，图层越多，开销越高，会适得其反，会使页面所有操作非常慢，所以只把特定的，我们真正需要的，能达到这种效果的元素才提取到单独的图层

避免重绘【必学，加速页面呈现】

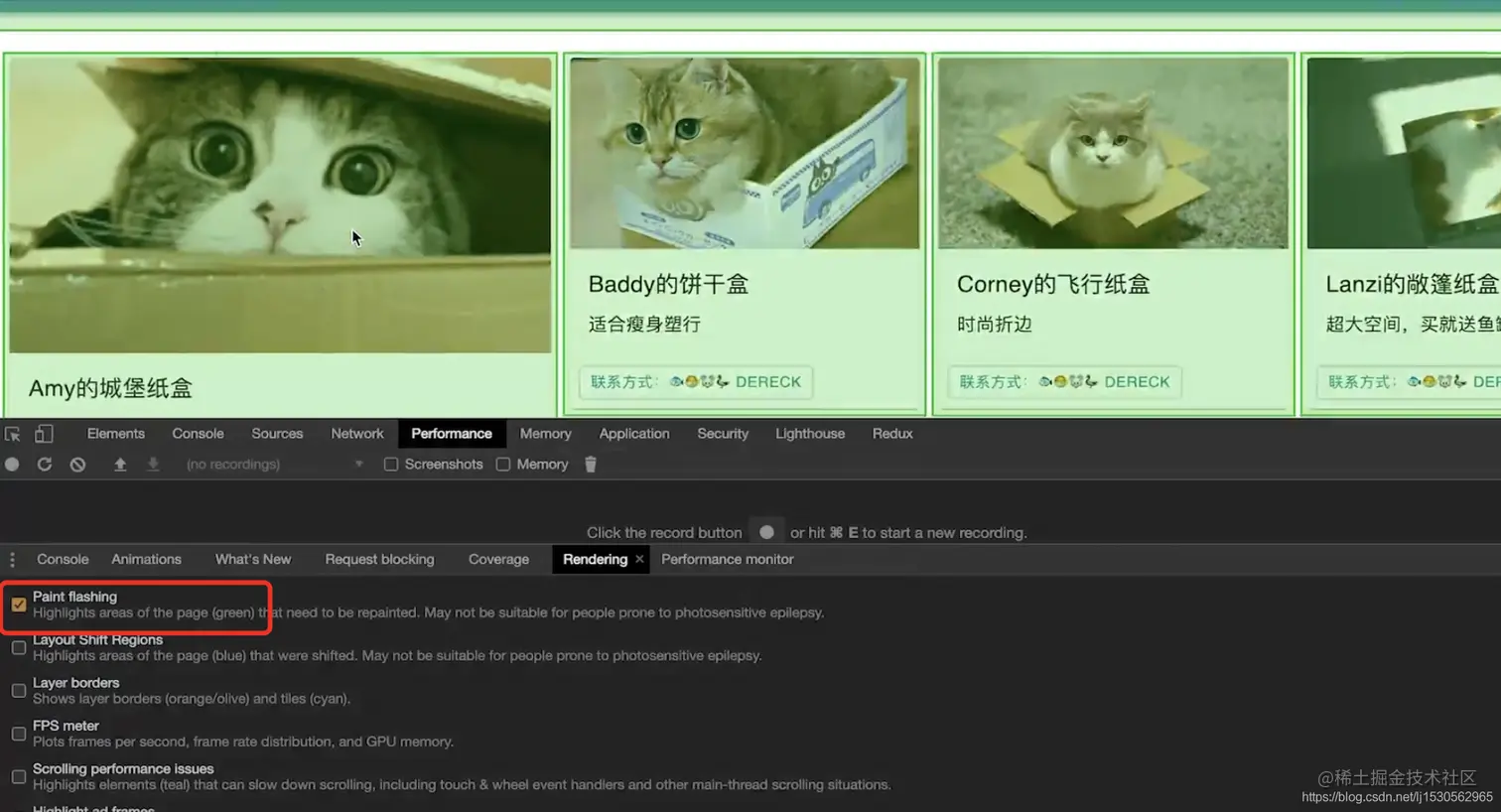

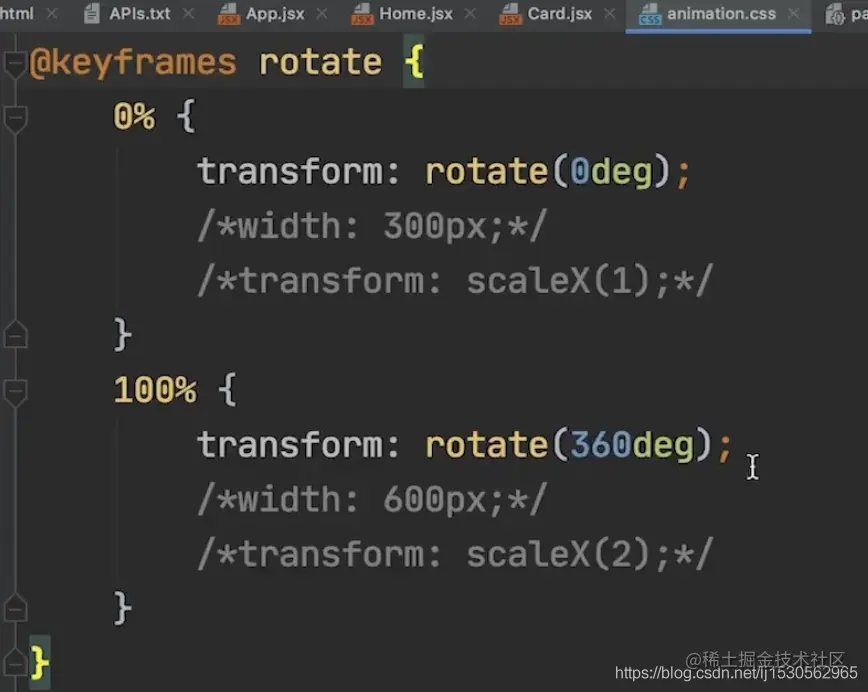

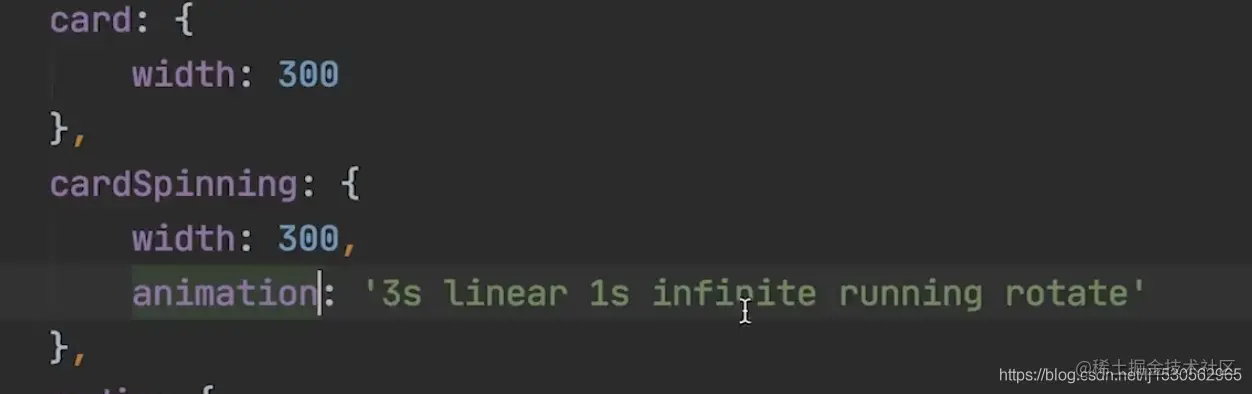

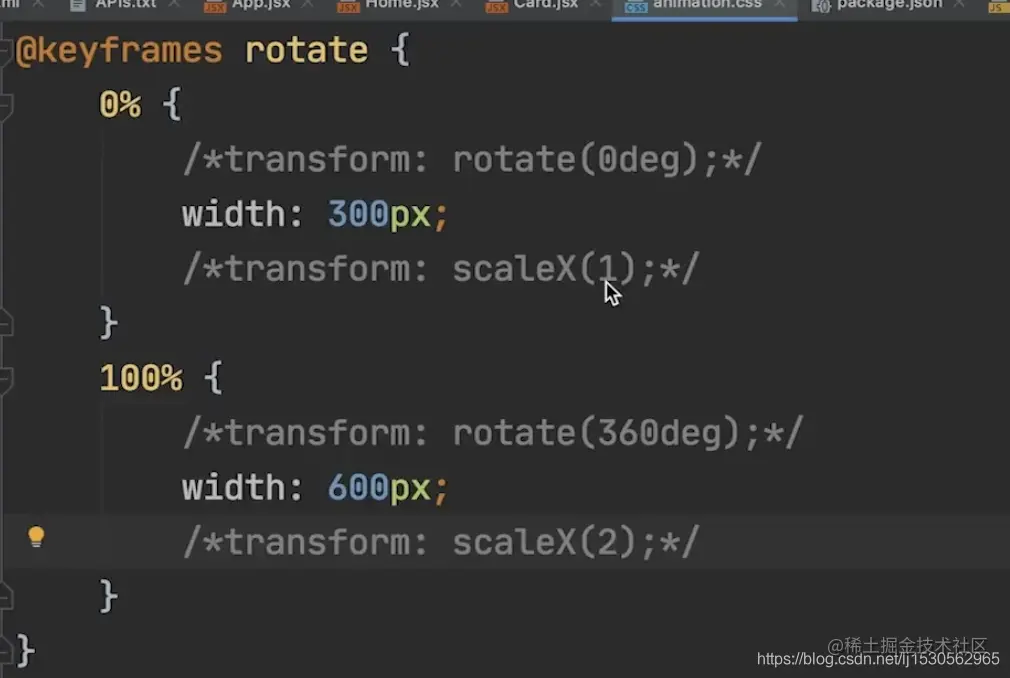

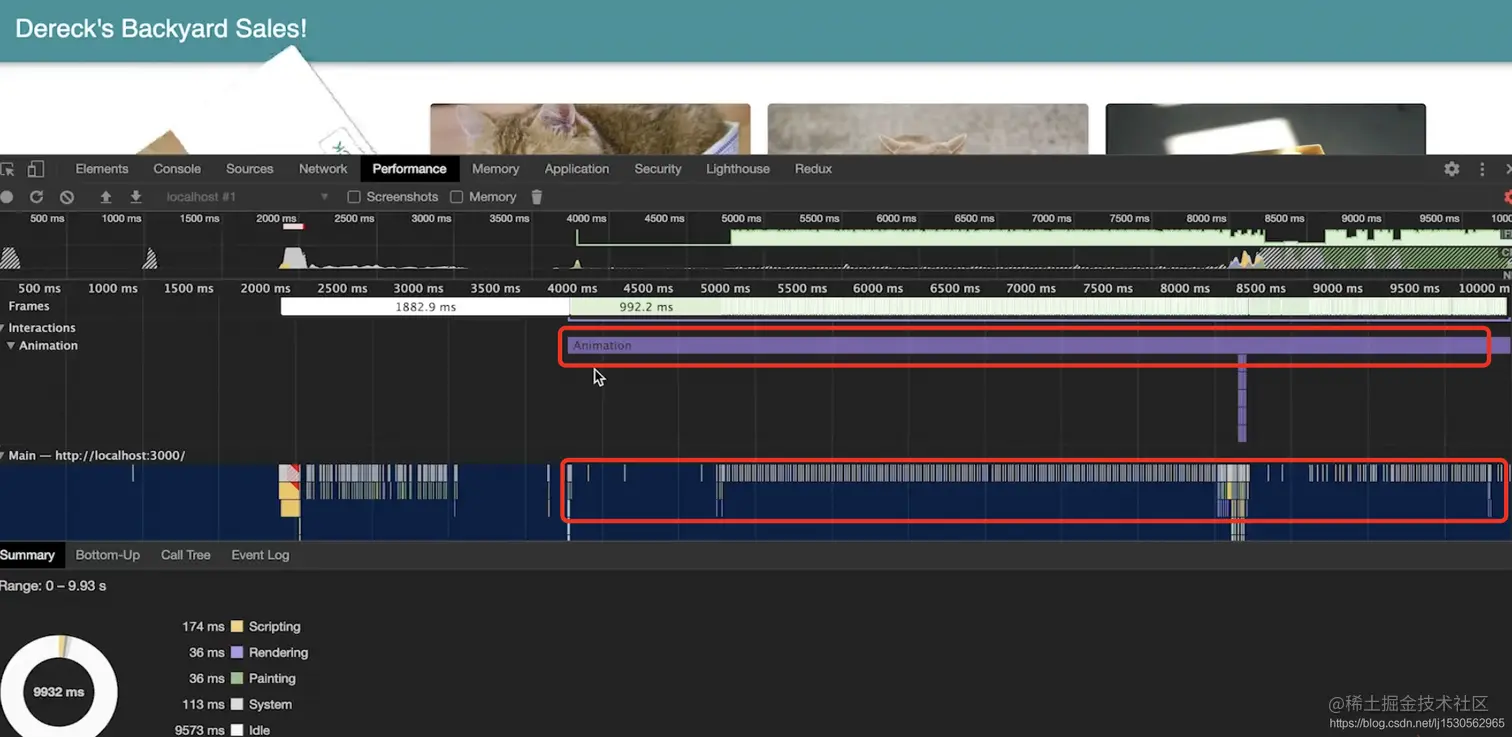

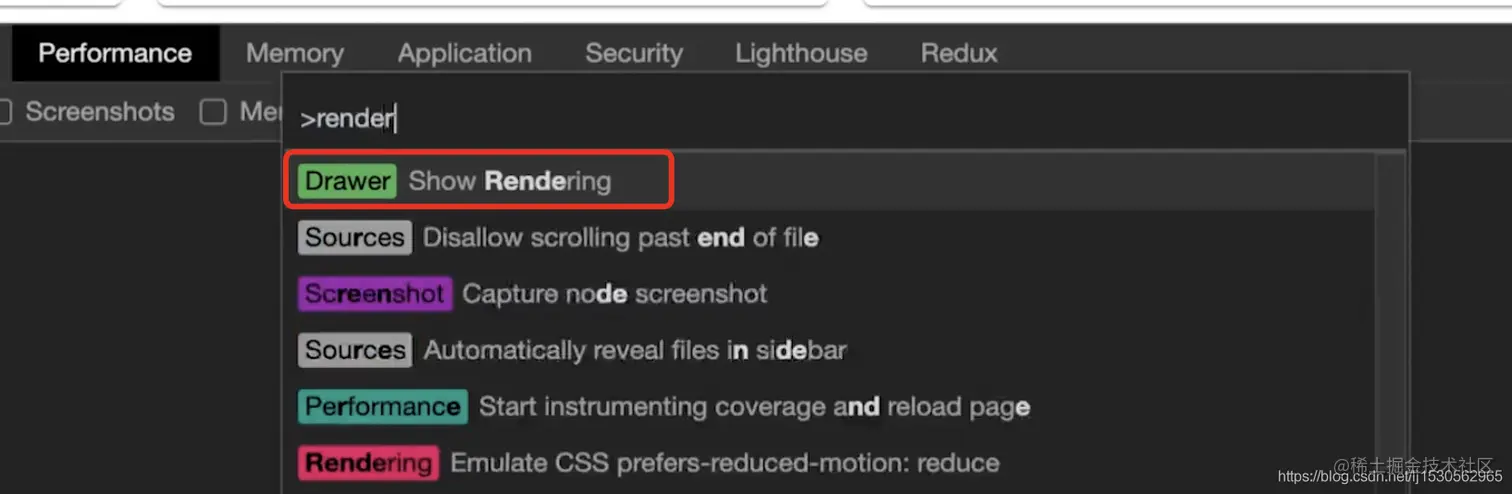

在这里插入图片描述录制动画进行分析，4s左右点击触发了动画，触发动画后主线程开始繁忙，放大仔细看，有很多组，因为动画是持续不断的，我们可以看其中一组，首先会进行重新计算样式、更新图层树、再进行复合，所有任务执行得很快，没有长任务，也没有导致强制布局和布局抖动的问题在这里插入图片描述还有种方式看页面有没有发生重绘，修改样式如下，预计会发生布局和重绘 command+shift+p，勾选上Paint flashing，如果页面发生重绘，所重绘的区域会用绿色标记出来，非常方便我们观察页面有没有发生重绘虽然tranform和opacity只影响复合，但是不要忘记做一件事，把它所影响到的元素提取到一个单独的图层，那是怎么做的？在卡片的root样式类里有做个声明，利用了willChange属性，willChange值设置为transform，willChange: 'transform'，这样浏览器就知道这个元素应当被提取到一个单独的图层里去进行，在这里插入图片描述

减少重绘的方案

利用Devtools识别paint的瓶颈利用will-change创建新的图层

import React from 'react';
import MaterialUICard from '@material-ui/core/Card';
import CardActions from '@material-ui/core/CardActions';
import CardContent from '@material-ui/core/CardContent';
import Button from '@material-ui/core/Button';
import Typography from '@material-ui/core/Typography';
import {withStyles} from '@material-ui/core/styles';
import './animation.css';
import {LazyLoadImage} from 'react-lazy-load-image-component';
import 'react-lazy-load-image-component/src/effects/blur.css';

const styles = theme => ({
    root: {
        margin: theme.spacing(1),
        willChange: 'transform'
    },
    card: {
        width: 300
    },
    cardSpinning: {
        width: 300,
        animation: '3s linear 1s infinite running rotate'
    },
    media: {
        height: 200,
        width: 300,
        objectFit: 'cover',
    }
});

class MyCard extends React.Component {
    constructor(props) {
        super(props);
        this.state = {
            spinning: false,
        }
    }

    spin = () => {
        this.setState({spinning: true});
    }

    render() {

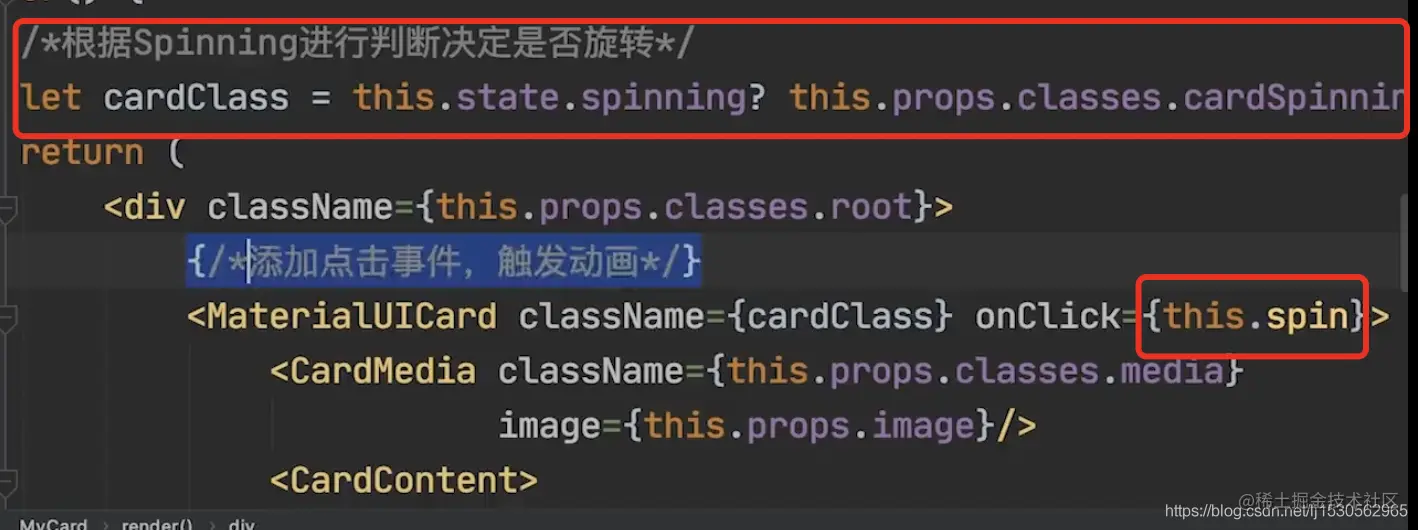

        /*根据Spinning进行判断决定是否旋转*/
        let cardClass = this.state.spinning ? this.props.classes.cardSpinning : this.props.classes.card;
        return (
            <div className={this.props.classes.root}>
                {/*添加点击事件，触发动画*/}
                <MaterialUICard className={cardClass} onClick={this.spin}>
                    <LazyLoadImage
                        className={this.props.classes.media}
                        src={this.props.image}
                        effect="blur"
                        rel="preconnect"
                    />
                    <CardContent>
                        <Typography gutterBottom variant="h6" component="h2">
                            {this.props.title}
                        </Typography>
                        <Typography component="p">
                            {this.props.description}
                        </Typography>
                    </CardContent>
                    <CardActions className={this.props.classes.actions}>
                        <Button size="small" color="primary" variant="outlined">
                            联系方式：🐟🐡🐭🦆 Dereck
                        </Button>
                    </CardActions>
                </MaterialUICard>
            </div>
        );
    }
}

export default withStyles(styles)(MyCard);

高频事件防抖【解救页面卡顿的秘药】

高频事件处理函数防抖

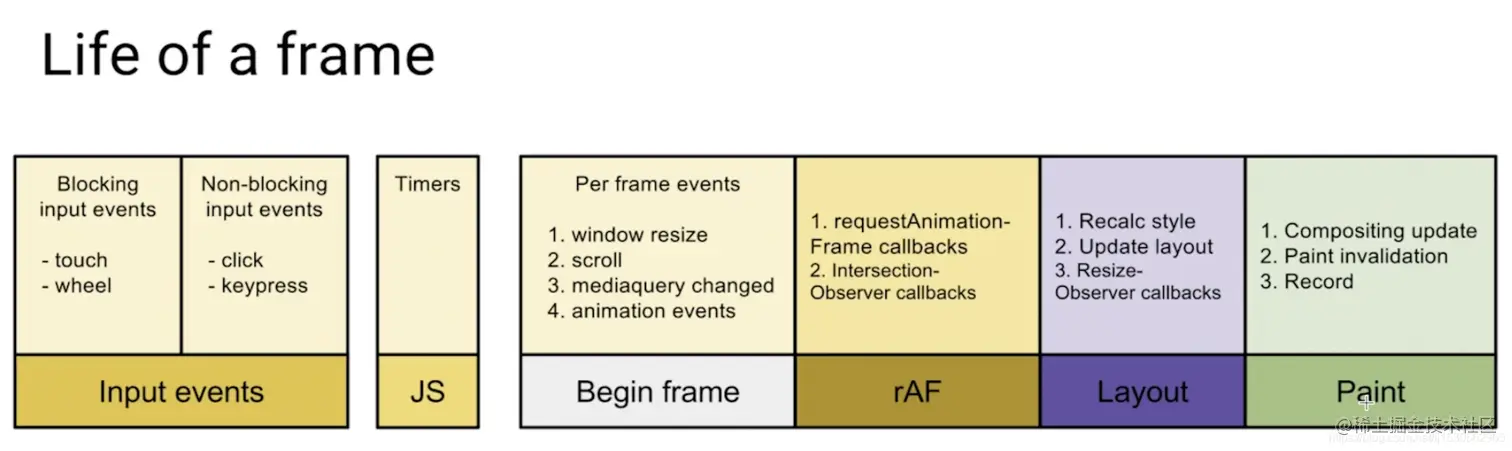

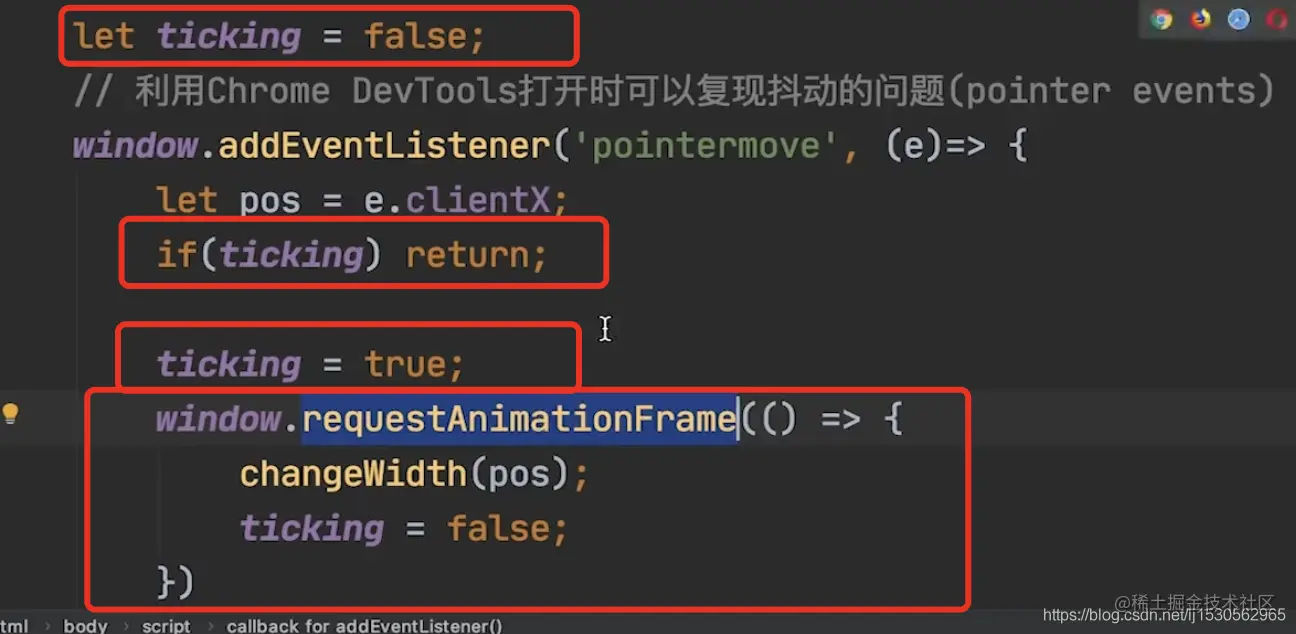

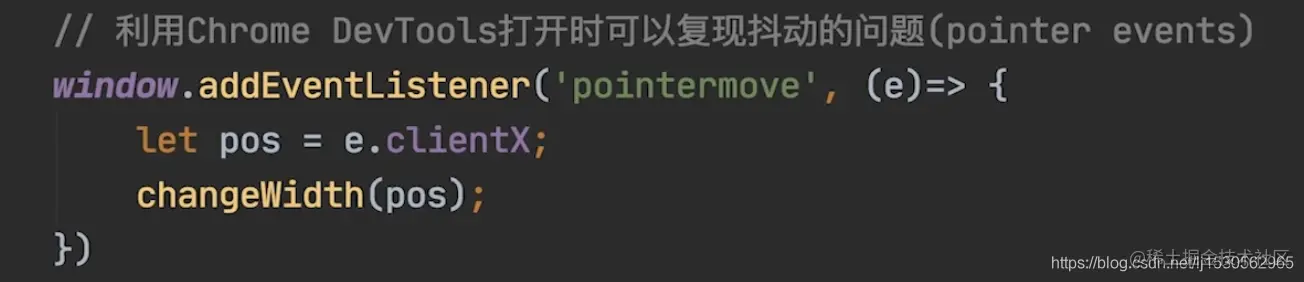

高频事件处理函数：有一些事件触发频率非常高，甚至会超过帧的刷新速率，比如滚动scroll、touchstart、touchmove、鼠标一类的mousemove等，这些函数触发频率非常快，快到肉眼看不出来，可以通过性能测量工具试试，把帧那一行和main函数里关于事件触发的这些任务对齐看下，很容易发现这类事件在一帧里会触发多次，导致在一帧里对这些事件要多次响应，如果事件处理函数里消耗比较高，那在一帧里任务会比较重，但是实际上并没有必要在一帧里处理多次，比如滚动，并不关心中间的过程，只关心最后滚动到哪里，而之前多出来的几次滚动造成任务量比较重，没有办法保证一帧能在16ms内完成，页面就会出现卡顿，也就是抖动下面造一个pointer函数复现抖动问题在这里插入图片描述下面先看下一帧的生命周期，看下一帧是怎么被触发的首先事件触发，然后js触发视觉上的变化，一帧开始，rAF调用，layout布局，paint重绘 rAF是在布局和重绘之前调用，这样可以利用rAF先把我们要做的处理先做完之后再去进行布局和绘制，极大的提高效率，另外rAF本身是由javascript进行调度的，会尽量让你能够在每一次绘制之前去触发这个rAF，尽量达到60fps的效果 rAF使用及防抖实现如下：在这里插入图片描述

React时间调度实现【中高级前端需要了解的React调度原理】

基本原理

requestIdleCallback的问题想模拟requestIdleCallback，requestIdleCallback是官方给出的标准，是另外一个函数，它的执行是希望在一帧16ms的时间内，如果还有空余的时间，可以让它做些事情，但是这个函数并没有被浏览器进行很好的支持，所以兼容性不好，react框架考虑到这点，并没有直接采用这个函数，而是通过rAF模拟实现rIC

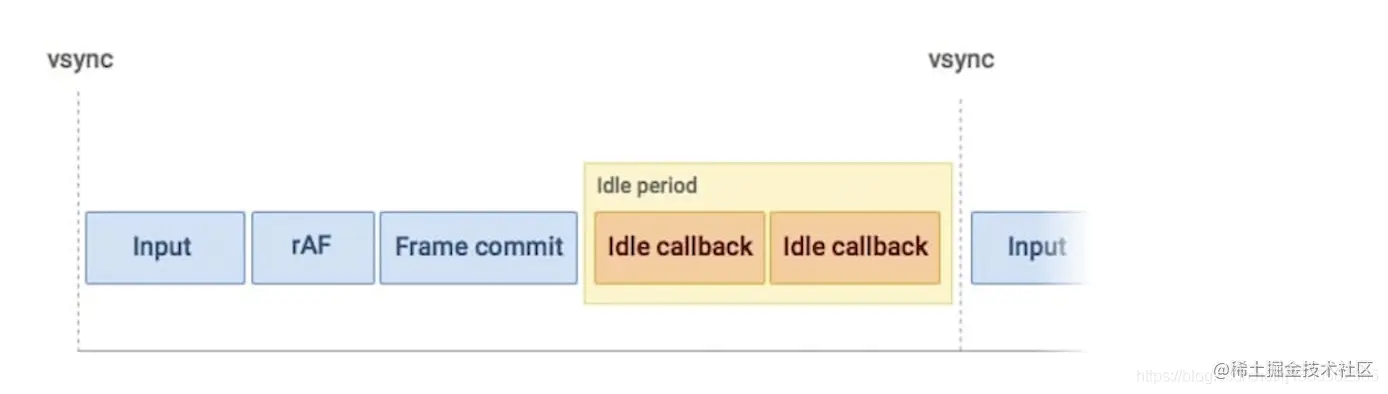

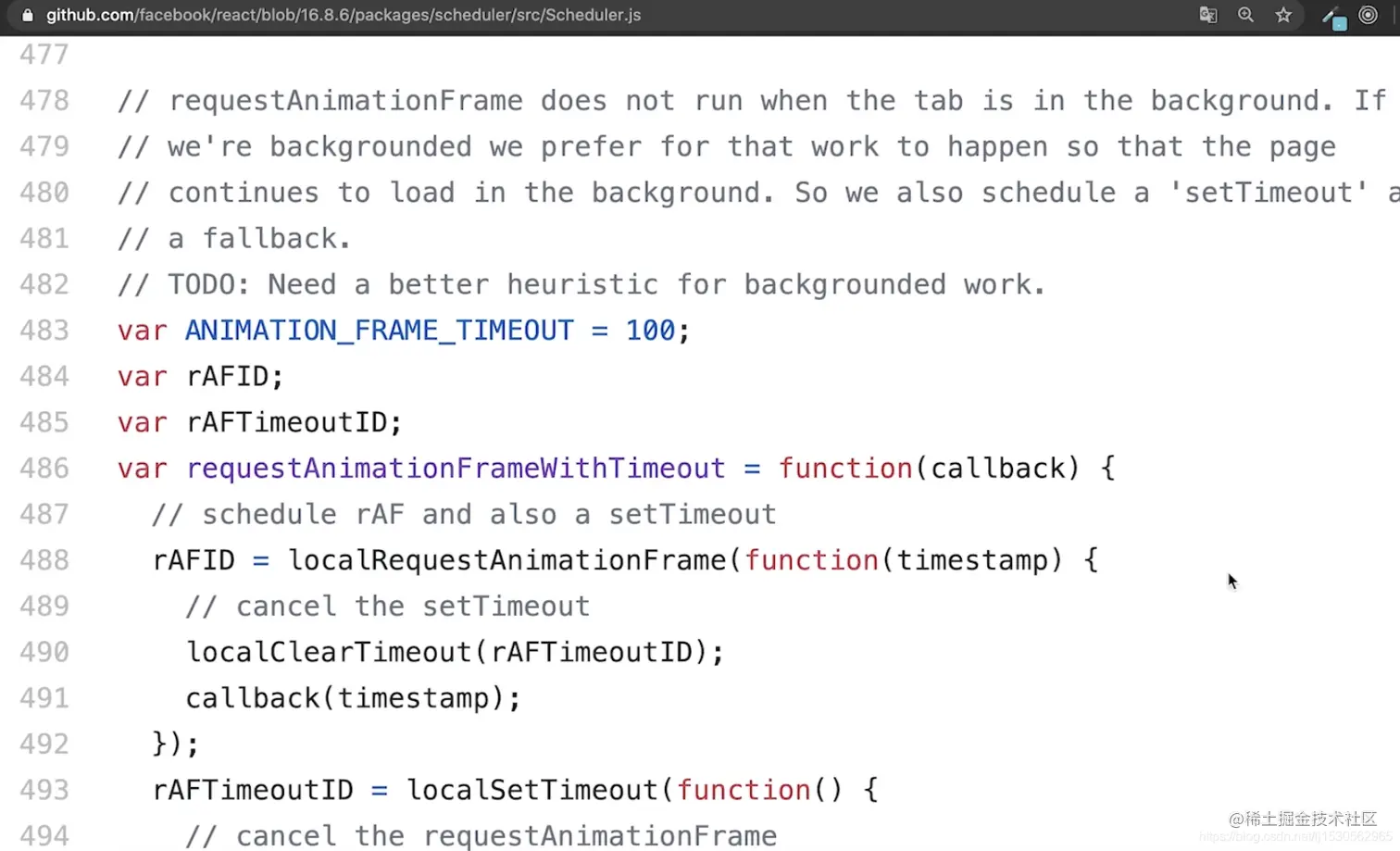

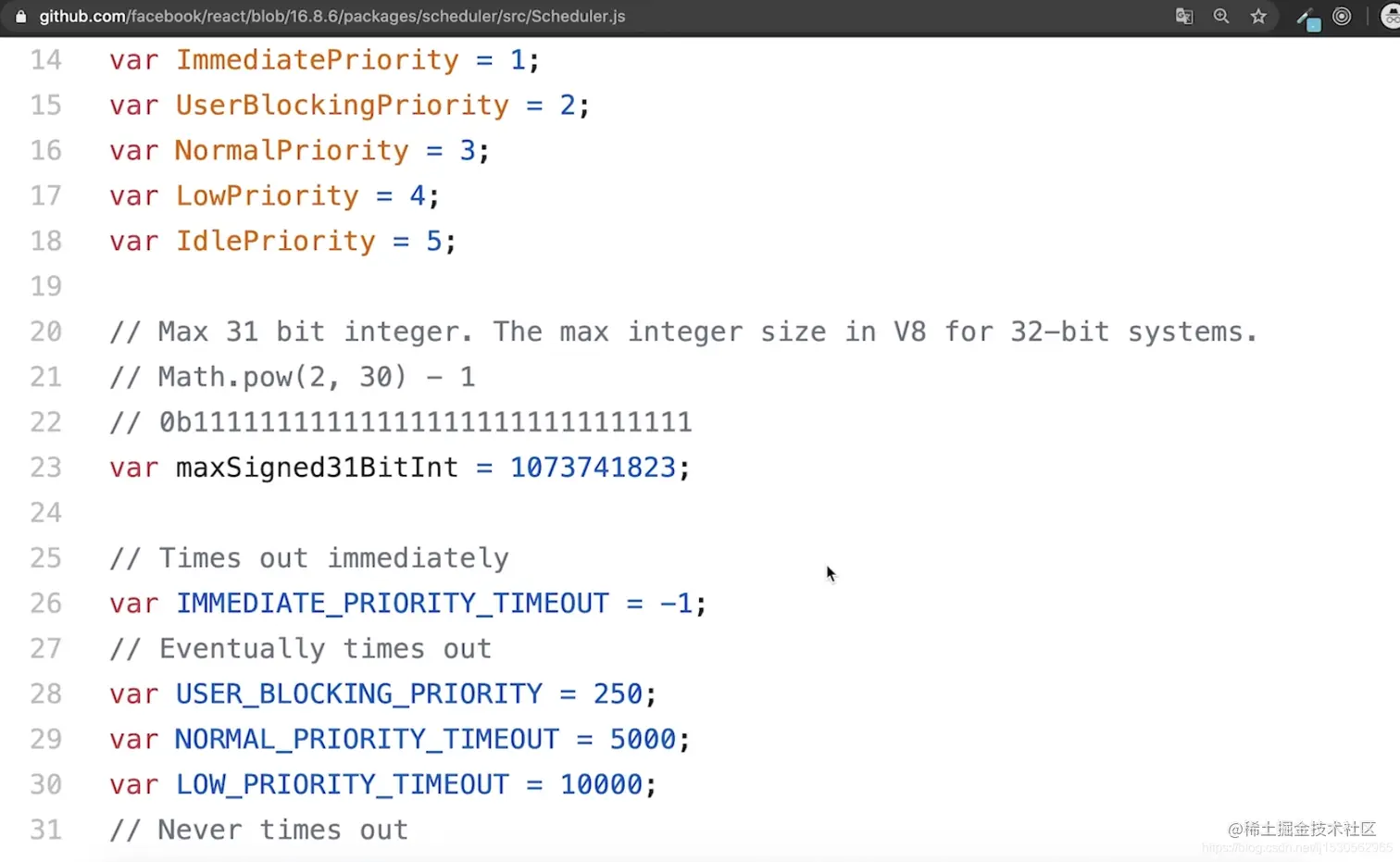

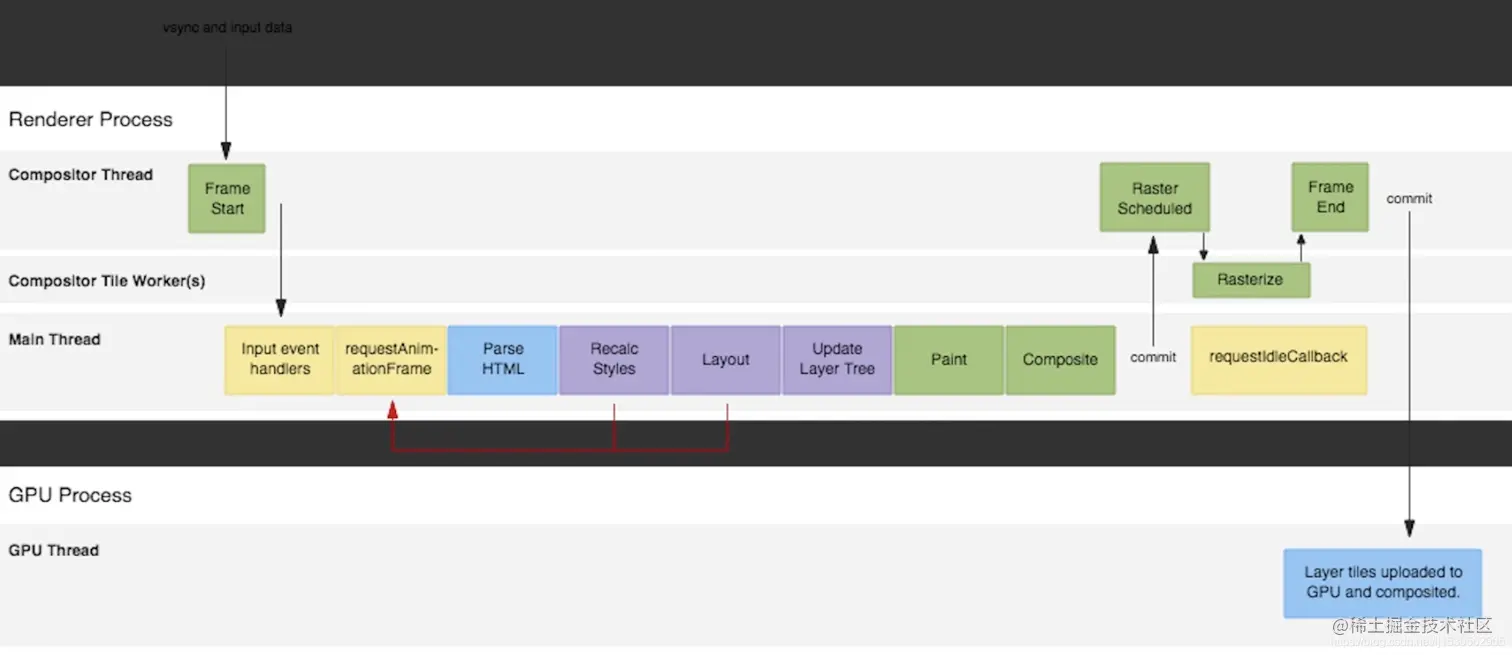

通过rAF模拟rIC requestIdleCallback做什么，在什么时候做？上图中很清晰的描述了一帧这样一个关键渲染周期内都做了什么事 requestAnimationFrame是在layout和paint之前被触发，这一帧要开始渲染之前 requestIdleCallback是在layout和paint之后被触发，这一帧已画完了，还有剩余的时间，可以做些额外的事情，但是这个事要有个度，因为要给主线程留更多的空余时间，要留出时间处理用户的交互，没办法预期什么时候用户会和你的页面进行交互，所以要尽量多的留出空闲时间，因为一旦有交互过来，我们至少要留50ms给每一次交互去做处理，所以react做这个时也会考虑这点，不会把所有的地方全占满，根据requestAnimationFrame可以算出requestIdleCallback的时间，requestAnimationFrame是在一帧开始的时候，这一帧也有上限时间，根据这两个时间就可以计算出requestIdleCallback的时间在用户不再看这个页面，或者说现在页面不可见，属于后台状态时，requestAnimationFrame实际上不会运行，react只是借用这个函数，需要让任务即使是在后台状态时还要继续完成，所以需要找个替代方案，能保证在后台继续把任务做完，所以如下图用setTimeout做一个替代方案实现作为调度函数，最关心的是所有任务，会给这些任务安排优先级，react这边安排了5个优先级，从立即可以执行到有空闲执行的，另外这些任务都有个过期时间，还有就是这些任务的存储，肯定有一个队列，把这些任务排到队列里，然后等待IdleCallback，有空闲时间时去执行，底层的实现是一个双向的环形链表，如何利用环形链表去安排整个任务的优先级
