Zk 架构设计

角色

leader:

  • 事务请求的调度和处理，保证集群事务处理的顺序性
  • 集群内部各服务器的调度者

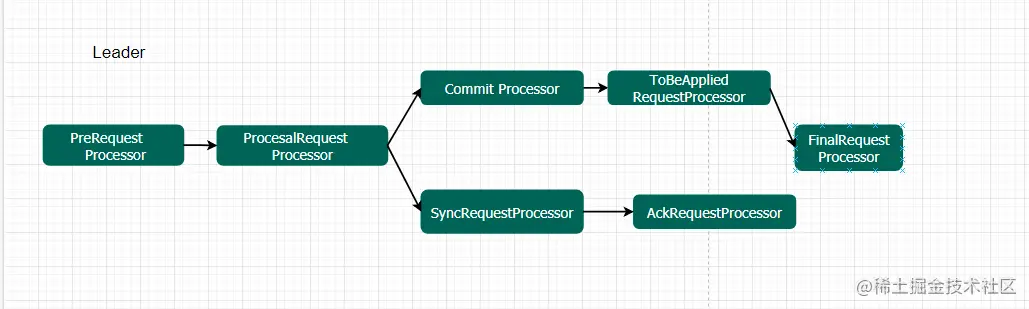

leader内部使用责任链处理客户端的请求：


  • PrepRequestProcessor 请求预处理器，识别是否是事务请求， 对事务请求创建请求事务头，事务体， 会话检查，ACL检查和版本检查
  • ProposalRequestProcessor 事务投票处理器，事务处理流程的发起者， 对于非事务请求， 将请求转发到CommitProcessor处理器， 对于事务请求: 1.将请求转发到CommitProcessor处理器；2.根据请求类型创建对应的Proposal提议， 发送给所有的Follower服务器发起集群内的事务投票;3.僵尸舞请求交付给SyncRequestProcessor进行事务日志记录
  • SyncRequestProcessor 事务日志记录处理器， 触发Zk进行数据快照
  • AckRequestProcessor 在完成事务日志记录后，向Proposal的投票收集器发送ACK反馈，通知收集器当前服务完成事务记录
  • CommitProcessor 事务提交处理器，非事务请求，直接交付给下级处理器处理，集群请求等待集群内针对Proposal投票直到Proposal可被提交， 服务器很好的控制对事务处理的顺序处理
  • ToBeAppliedProcessor 处理器有一个toBeApplied队列，用来存储已被CommitProcessor处理过的可被提交的Proposal。将请求交付给FinalRequestProcessor处理器处理，处理后，从toBeApplied队列中删除
  • FinalRequestProcessor 用来进行客户端请求返回之前的操作，包括创建客户端请求的响应， 针对事务请求， 负责将事务应用到内存数据库中。

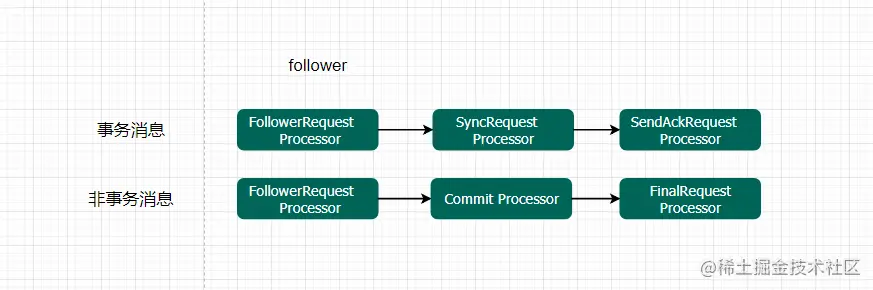

follower:

  • 处理非事务请求, 转发事务请求给leader,
  • 参与事务请求Proposal的投票
  • 参与leader选举的投票


  • FollowerRequestProcessor识别是否是事务请求， 如果是，将请求转发给Leader
  • SendAckRequestProcessor 事务日志记录，完成后，向Leader发送ACK请求

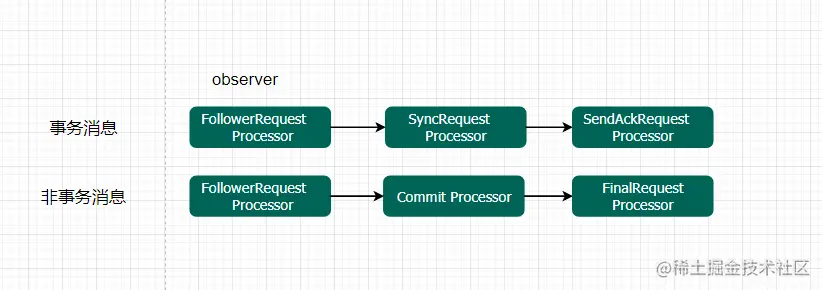

observer:

  • 不参与任何投票
  • 只提供非事务请求服务，不影响集群事务处理能力的前提下，提升集群非事务处理的能力。


  • 和Follower请求处理链很相近， 不同的是Observer服务器在初始化的时候会讲SyncRequestProcessor处理器组装上去，但实际运行过程中，Leader不会讲事务请求发送给Observer服务器
##observer 配置
peerType=observer
server.4=192.168.1.1:2888:3888

顺序一致性

顺序一致性是针对单个操作，单个数据对象，一个数据被更新后能够立马被后续的读操作读到， zk的顺序一致性是缩水版的。zk不保证在不同实例中具有相同的zk数据视图， 如果两个客户端尧都区相同的值， 在读取前执行zookeeper#sync方法.

zk基于zxid和阻塞队列的方式实现请求的顺序一致性， 如果一个client连接到还没有数据同步的follower上，client记录自己已经读取到的最大zxid和server对比，如果client大，连接失败

zk保证了"Single System Image", 表达的是client只要连接过一次zk, 就不会有历史倒退

ZAB 协议

原子广播

  • leader接收到消息请求后， 将消息赋予一个全局唯一的64位自增ID，zxid, 通过zxid的大小比较可以实现因果有序
  • leader为每个follower准备了FIFO队列， 将带有zxid的消息作为一个提案分发给所有follower
  • 当follower接收到proposal, 先将proposal写到磁盘，写入成功后向leader回复ack
  • 当leader接收到合法数量的ack后，leader向follower发送commit命令， 同时在本地执行该消息
  • 当follower收到消息的commit命令后，会提交该消息

崩溃恢复

崩溃恢复状态下zab协议需要做两件事: 选举出新的leader和数据同步

已经被处理的消息不能丢弃

在各个follower节点在收到COMMIT命令前leader挂了， ZAB协议需要保证事务最终在所有的服务器上都能提交成功

被丢弃的消息不能再次出现

leader接收到消息请求生成proposal后挂了， 其他follower没有接收到此proposal， 此proposal应该被剔除

zxid

zxid是64位的数字， 高32位是epoch,用来标识leader关系是否改变， 低32位用于递增计数

事务日志

zk数据持久化在磁盘, 默认/tmp/zookeeper下，存放事务日志和快照日志

# 内存数据库快照
dataDir=/zk/data
# 事务日志
dataLogDir=/zk/data/log

文件命名是log.zxid, zxid标识当前日志文件开始记录的第一条数据的zxid.

# 事务日志查看命令
java -cp :/data/program/apache-zookeeper-3.6.1-bin/lib/slf4j-api-1.7.25.jar:/data/program/apache-zookeeper-3.6.1-bin/lib/zookeeper-jute-3.6.1.jar:/data/program/apache-zookeeper-3.6.1-bin/lib/zookeeper-3.6.1.jar   org.apache.zookeeper.server.LogFormatter log.1

# 快照查看命令
java -cp :/data/program/apache-zookeeper-3.6.1-bin/lib/slf4j-api-1.7.25.jar:/data/program/apache-zookeeper-3.6.1-bin/lib/zookeeper-jute-3.6.1.jar:/data/program/apache-zookeeper-3.6.1-bin/lib/zookeeper-3.6.1.jar:/data/program/apache-zookeeper-3.6.1-bin/lib/snappy-java-1.1.7.jar org.apache.zookeeper.server.SnapshotFormatter snapshot.1

leader选举

选举状态:

LOOKING： 竞选状态 FOLLOWING: 随从状态，同步leader状态， 参与投票 OBSERVING: 观察状态， 同步leader状态， 不参与投票 LEADING: 领导者状态

  • 每个Server发出一个投票， 初次，每个Server都投向自己
  • 接受来自各服务器的投票, 检验epoch， 检验LOOKING状态
  • 处理投票，比较epoch, 再比较ZXID， 比较myid
  • 统计投票
  • 改变服务器状态
