前言
佛祖保佑， 永无bug。Hello 大家好！我是海的对岸！
实际项目中用到了这个功能，当时网上找了下，没找到现成的组件，那就自己写一个了。

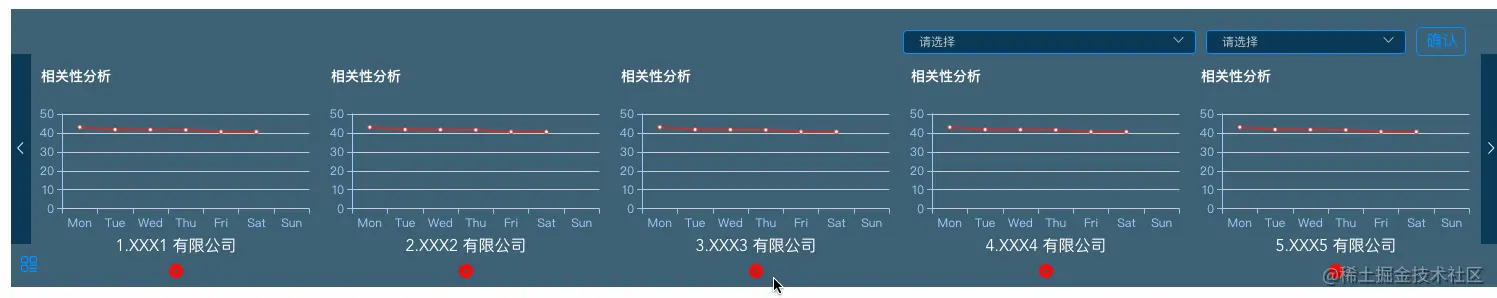

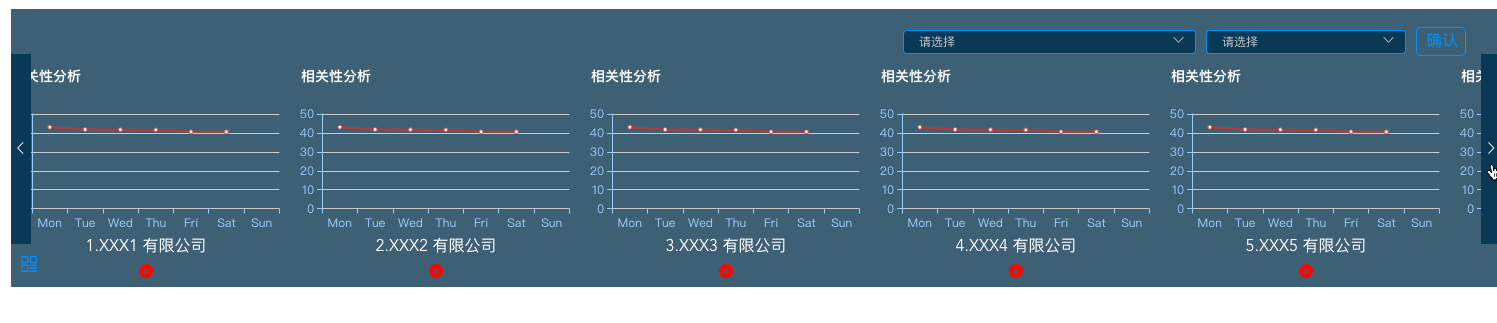

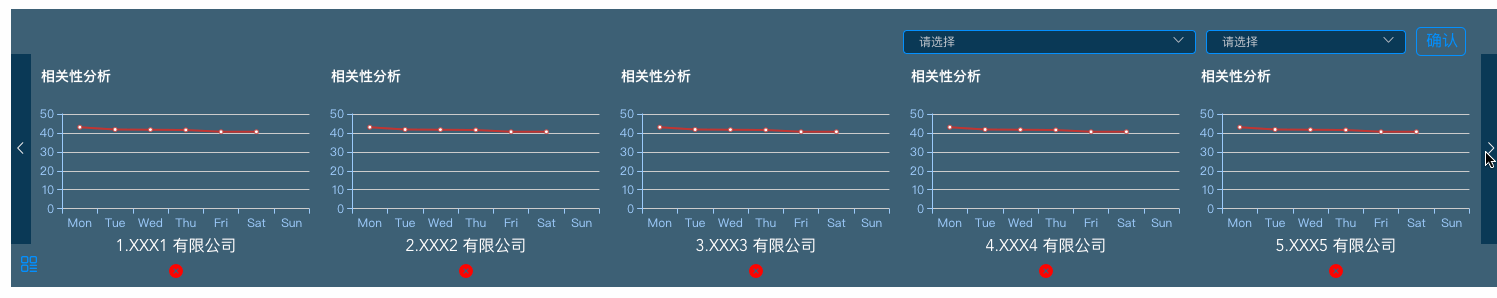

先看效果
先不要急着复制代码，我会在最后把整个代码都放出来
实现思路
先拆分下这个组件的功能：
- 点击
左右两个箭头，可以实现左移，右移
2. 点击
每个图表下方的删除按钮，可以删除相应的图表，但是删除之后的序号不变。并且，我再点击查询，又变成查到的10条数据，删除的同时，列表的长度也相应变短
比方说，我把排在第三个的XXX3 有限公司删了，它后面的XXX4 有限公司就跟上来了，它就变成了排在第三个的图表，我删的只剩下3个。但是我再点击查询按钮，又变成最初的10条数据

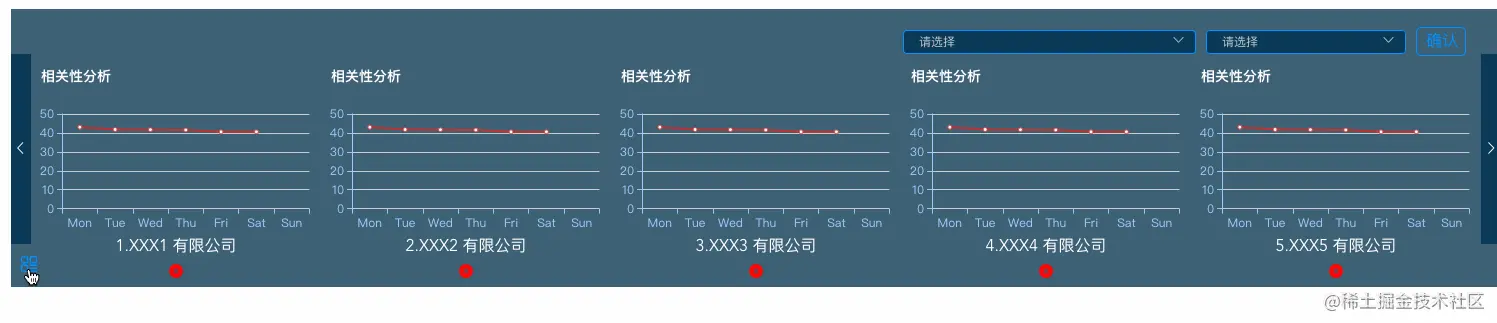

- 组件左下方的小按钮，可以将图表组件
展开/缩起，展开和折叠的时候，组件的宽度和高度发生了变化，展开的时候，上方的搜索框是一行平铺的，折叠的时候，上方的搜索框是分成两行展示的，而且折叠的时候，最左侧的箭头也隐藏了
步骤

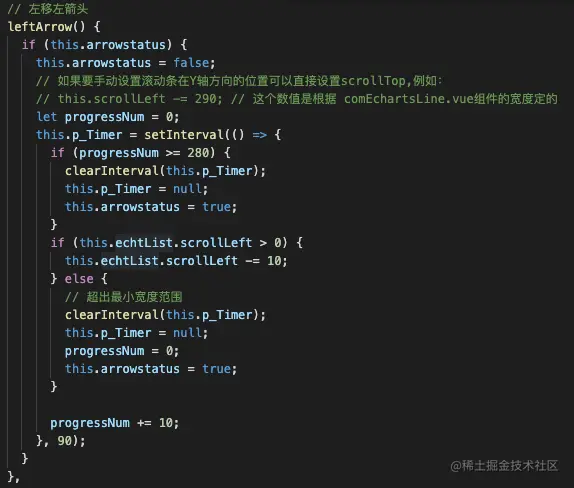

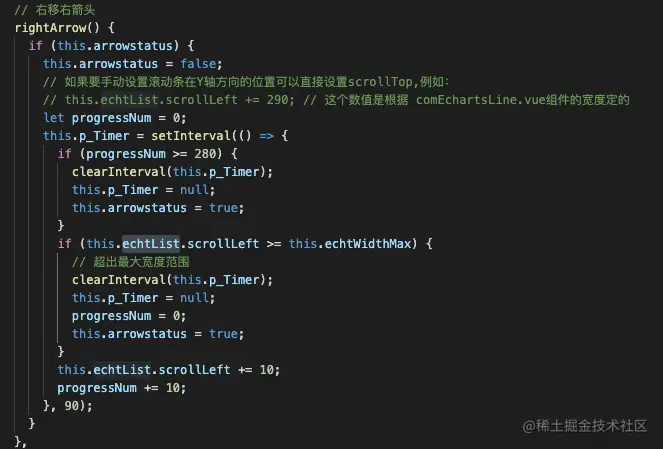

- 组件的左右移动，用到的是
横向滚动条，用js方法，调用横向滚动条，左移，右移，因为是由左右箭头控制滚动条移动，所以需要把滚动条用css隐藏起来

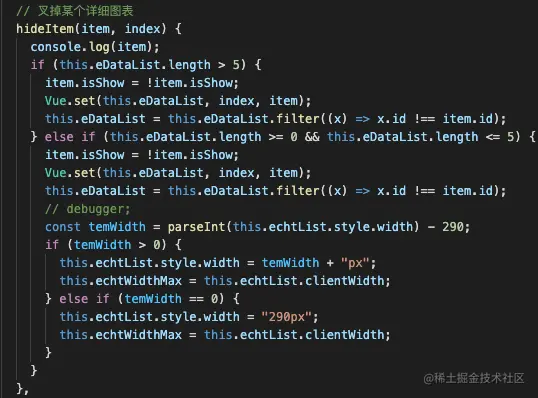

- 组件是
删除操作，这个其实挺好解决的，就是把单独某个选出来，把它过滤掉，这样就叉掉了，主要的大头，在删除了一些图表之后，组件的长度要产生相应的变化

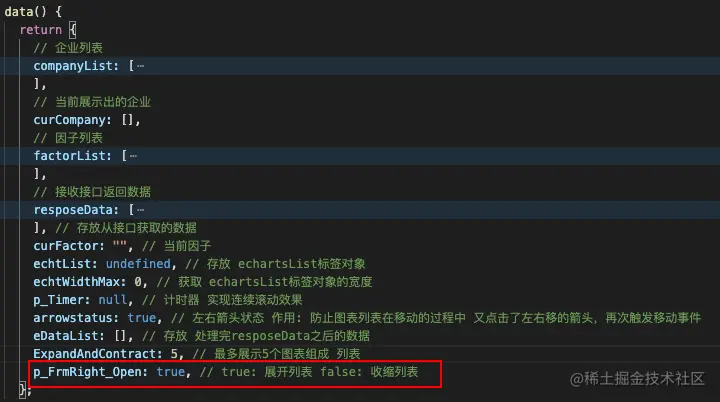

- 左下方的
展开/折叠, 通过一个变量来控制展开、折叠
展示代码
- 首先要有单一的一个 图表组件
comEchartsLine.vue
<template>
<div>
<Echart
ref="chart"
style="width: 290px; height: 180px"
:options="eOption"
:autoResize="true"
></Echart>
</div>
</template>
<script>
export default {
props: {
eInfo: {
type: Object,
default: () => ({
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
}),
},
},
data() {
return {
chartDom: null,
chartObj: null,
eOption: {},
eData: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
};
},
mounted() {
this.$nextTick(() => {
this.drawLine();
});
},
methods: {
drawLine() {
// 模拟数据
// this.eOption = {
// title: {
// text: "相关性分析",
// padding: [15, 0, 0, 10],
// textStyle: {
// color: "white",
// fontSize: 14,
// },
// },
// tooltip: {
// trigger: "axis",
// axisPointer: {
// type: "cross",
// label: {
// backgroundColor: "#6a7985",
// },
// },
// },
// grid: {
// left: "3%",
// right: "4%",
// bottom: "3%",
// containLabel: true,
// },
// xAxis: {
// type: "category",
// data: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
// axisLine: {
// // x轴线的颜色以及宽度
// show: true,
// lineStyle: {
// color: "#9dcbfb",
// width: 0,
// type: "solid",
// },
// },
// },
// yAxis: {
// type: "value",
// axisLine: {
// // y轴线的颜色以及宽度
// show: true,
// lineStyle: {
// color: "#9dcbfb",
// width: 1,
// type: "solid",
// },
// },
// },
// series: [
// {
// data: [820, 932, 901, 934, 1290, 1330, 1320],
// type: "line",
// },
// ],
// };
// 实际调接口的时候传过来的值
this.eOption = {
title: {
text: "相关性分析",
padding: [15, 0, 0, 10],
textStyle: {
color: "white",
fontSize: 14,
},
},
tooltip: {
trigger: "axis",
axisPointer: {
type: "cross",
label: {
backgroundColor: "#6a7985",
},
},
},
grid: {
left: "3%",
right: "4%",
bottom: "3%",
containLabel: true,
},
xAxis: {
type: "category",
data: this.eInfo.xAxisData,
axisLine: {
// x轴线的颜色以及宽度
show: true,
lineStyle: {
color: "#9dcbfb",
width: 0,
type: "solid",
},
},
},
yAxis: {
type: "value",
axisLine: {
// y轴线的颜色以及宽度
show: true,
lineStyle: {
color: "#9dcbfb",
width: 1,
type: "solid",
},
},
},
series: [
{
data: this.eInfo.yAxisData,
type: "line",
},
],
};
},
},
beforeDestroy() {
// 释放该页面的 chart 资源
// this.chartObj.clear();
},
};
</script>
<style scoped></style>
ps: vue安装echarts，element-ui插件的方法可以看我之前的文章【vue起步】快速搭建vue项目引入第三方插件
然后基于这个单一图表组件，做出图表列表组件
comEchartsList.vue
<template>
<div>
<div ref="search_Div" :class="['searchDiv', {'searchDiv_Contract': !p_FrmRight_Open}]">
<div class="itemOption">
<el-select v-model="curCompany" size="mini" multiple collapse-tags placeholder="请选择"
style="width: 293px" popper-class="playerSelPopper">
<el-option
v-for="item in companyList"
:key="item.id"
:label="item.name"
:value="item.name">
</el-option>
</el-select>
</div>
<div class="itemOption">
<el-select v-model="curFactor" size="mini" placeholder="请选择"
style="width:200px;" popper-class="playerSelPopper">
<el-option
v-for="item in factorList"
:key="item.code"
:label="item.name"
:value="item.code">
</el-option>
</el-select>
</div>
<div class="itemOption">
<span style="border: 1px solid #0090ff;padding: 2px 7px 3px 9px;
border-radius: 5px;color: #0090ff;cursor: pointer;" @click="Function_Get_ResData">确认</span>
</div>
</div>

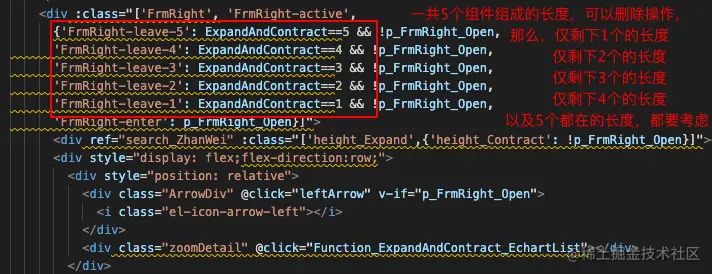

<div :class="['FrmRight', 'FrmRight-active',
{'FrmRight-leave-5': ExpandAndContract==5 && !p_FrmRight_Open,
'FrmRight-leave-4': ExpandAndContract==4 && !p_FrmRight_Open,
'FrmRight-leave-3': ExpandAndContract==3 && !p_FrmRight_Open,
'FrmRight-leave-2': ExpandAndContract==2 && !p_FrmRight_Open,
'FrmRight-leave-1': ExpandAndContract==1 && !p_FrmRight_Open,
'FrmRight-enter': p_FrmRight_Open}]">
<div ref="search_ZhanWei" :class="['height_Expand',{'height_Contract': !p_FrmRight_Open}]"></div>
<div style="display: flex;flex-direction:row;">
<div style="position: relative">
<div class="ArrowDiv" @click="leftArrow" v-if="p_FrmRight_Open">
<i class="el-icon-arrow-left"></i>
</div>
<div class="zoomDetail" @click="Function_ExpandAndContract_EchartList"></div>
</div>
<div style="display:flex; flex:1;">
<div style="display: flex;width: 1450px;overflow: auto;" class="echartList" ref="echtList">
<div v-for="(item, index) in this.eDataList" :key="item.id">
<div v-if="item.isShow">
<echartLine style="" :eInfo="item.data"/>
<div style="text-align: center;color: white;">
<span>{{(index+1) + '.' + item.name}}</span>
</div>
<div class="closeX">
<i class="el-icon-error" style="cursor: pointer;" @click="hideItem(item, index)"></i>
</div>
</div>
</div>
<div v-if="this.eDataList.length == 0" class="noData">
<span>暂无数据</span>
</div>
</div>
</div>
<div class="ArrowDiv" @click="rightArrow">
<i class="el-icon-arrow-right"></i>
</div>
</div>
</div>
</div>
</template>
<script>
import Vue from "vue";
import echartLine from "./comEchartsLine";
export default {
components: {
echartLine,
},
data() {
return {
// 企业列表
companyList: [
{ id: "1", name: "XXX1 有限公司" },
{ id: "2", name: "XXX2 有限公司" },
{ id: "3", name: "XXX3 有限公司" },
{ id: "4", name: "XXX4 有限公司" },
{ id: "5", name: "XXX5 有限公司" },
{ id: "6", name: "XXX6 有限公司" },
{ id: "7", name: "XXX7 有限公司" },
{ id: "8", name: "XXX8 有限公司" },
{ id: "9", name: "XXX9 有限公司" },
{ id: "10", name: "XXX10 有限公司" },
],
// 当前展示出的企业
curCompany: [],
// 因子列表
factorList: [
{ code: "code1", name: "因子1" },
{ code: "code2", name: "因子2" },
{ code: "code3", name: "因子3" },
],
// 接收接口返回数据
resposeData: [
{
id: "0",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX1 有限公司",
},
{
id: "1",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX2 有限公司",
},
{
id: "2",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX3 有限公司",
},
{
id: "3",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX4 有限公司",
},
{
id: "4",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX5 有限公司",
},
{
id: "5",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX6 有限公司",
},
{
id: "6",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX7 有限公司",
},
{
id: "7",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX8 有限公司",
},
{
id: "8",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX9 有限公司",
},
{
id: "9",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX10 有限公司",
},
], // 存放从接口获取的数据
curFactor: "", // 当前因子
echtList: undefined, // 存放 echartsList标签对象
echtWidthMax: 0, // 获取 echartsList标签对象的宽度
p_Timer: null, // 计时器 实现连续滚动效果
arrowstatus: true, // 左右箭头状态 作用: 防止图表列表在移动的过程中 又点击了左右移的箭头，再次触发移动事件
eDataList: [], // 存放 处理完resposeData之后的数据
ExpandAndContract: 5, // 最多展示5个图表组成 列表
p_FrmRight_Open: true, // true: 展开列表 false: 收缩列表
};
},
mounted() {
// 真正调接口的时候用
// this.Function_Get_ResData();
this.eDataList = [...this.resposeData];
this.echtList = this.$refs.echtList;
this.echtWidthMax = this.echtList.clientWidth;
console.log("echtList.scrollLeft", this.echtList.style.width);
},

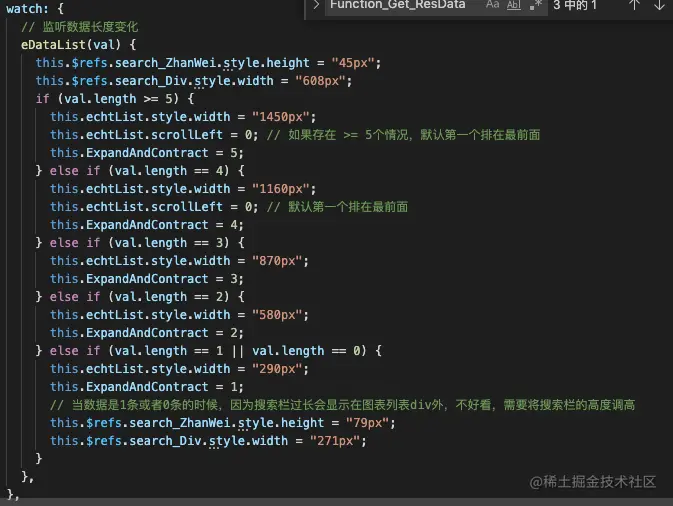

watch: {
// 监听数据长度变化
eDataList(val) {
this.$refs.search_ZhanWei.style.height = "45px";
this.$refs.search_Div.style.width = "608px";
if (val.length >= 5) {
this.echtList.style.width = "1450px";
this.echtList.scrollLeft = 0; // 如果存在 >= 5个情况，默认第一个排在最前面
this.ExpandAndContract = 5;
} else if (val.length == 4) {
this.echtList.style.width = "1160px";
this.echtList.scrollLeft = 0; // 默认第一个排在最前面
this.ExpandAndContract = 4;
} else if (val.length == 3) {
this.echtList.style.width = "870px";
this.ExpandAndContract = 3;
} else if (val.length == 2) {
this.echtList.style.width = "580px";
this.ExpandAndContract = 2;
} else if (val.length == 1 || val.length == 0) {
this.echtList.style.width = "290px";
this.ExpandAndContract = 1;
// 当数据是1条或者0条的时候，因为搜索栏过长会显示在图表列表div外，不好看，需要将搜索栏的高度调高
this.$refs.search_ZhanWei.style.height = "79px";
this.$refs.search_Div.style.width = "271px";
}
},
},
methods: {
// 查询数据
Function_Get_ResData() {
// 如果当前组件属于折叠状态，那就让他展开，这样数据看的更直观
if (this.p_FrmRight_Open == false) {
this.p_FrmRight_Open = true;
}
// 这个参数是防止我计时器还在运行的过程中，又跑去点击查询数据按钮，导致数据错乱
if (this.arrowstatus) {
// 模拟从接口返回的数据
this.resposeData = [
{
id: "0",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [Math.floor(Math.random() * 40 + 1), Math.floor(Math.random() * 40 + 1), 41.7, 41.6, Math.floor(Math.random() * 40 + 1), 40.6],
},
isShow: true,
name: "XXX1 有限公司",
},
{
id: "1",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, Math.floor(Math.random() * 40 + 1)],
},
isShow: true,
name: "XXX2 有限公司",
},
{
id: "2",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, Math.floor(Math.random() * 40 + 1), 40.6, 40.6],
},
isShow: true,
name: "XXX3 有限公司",
},
{
id: "3",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, Math.floor(Math.random() * 40 + 1), 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX4 有限公司",
},
{
id: "4",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, Math.floor(Math.random() * 40 + 1)],
},
isShow: true,
name: "XXX5 有限公司",
},
{
id: "5",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, Math.floor(Math.random() * 40 + 1)],
},
isShow: true,
name: "XXX6 有限公司",
},
{
id: "6",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, Math.floor(Math.random() * 40 + 1)],
},
isShow: true,
name: "XXX7 有限公司",
},
{
id: "7",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, Math.floor(Math.random() * 40 + 1)],
},
isShow: true,
name: "XXX8 有限公司",
},
{
id: "8",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX9 有限公司",
},
{
id: "9",
data: {
xAxisData: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
yAxisData: [43, 41.8, 41.7, 41.6, 40.6, 40.6],
},
isShow: true,
name: "XXX10 有限公司",
},
];
// 由于 JavaScript 的限制， Vue 不能检测变动的数组 解决方法一,循环重走一遍
this.eDataList = [...this.resposeData];
this.eDataList.forEach((item) => {
item.isShow = true;
}); // 必须将isShow重新设置成true
}
// 由于 JavaScript 的限制， Vue 不能检测变动的数组 解决方法二
// this.eDataList.splice(0); // 清空数组长度 由于 JavaScript 的限制， Vue 不能检测变动的数组 故采用splice(newLength) 方法重新设置数组长度
// const arr = [...this.resposeData];
// for (let i = 0; i < arr.length; i++) {
// arr[i].isShow = true; // 由于 JavaScript 的限制， Vue 不能检测变动的数组 v-for的数据源更新之后，vue检测不到，需要将跟新后的数组重新一个个推进v-for的数据源，且将isShow重新设置成true
// Vue.set(this.eDataList, i, arr[i]);
// }
},
// 左移左箭头
leftArrow() {
if (this.arrowstatus) {
this.arrowstatus = false;
// 如果要手动设置滚动条在Y轴方向的位置可以直接设置scrollTop,例如：
// this.scrollLeft -= 290; // 这个数值是根据 comEchartsLine.vue组件的宽度定的
let progressNum = 0;
this.p_Timer = setInterval(() => {
if (progressNum >= 280) {
clearInterval(this.p_Timer);
this.p_Timer = null;
this.arrowstatus = true;
}
if (this.echtList.scrollLeft > 0) {
this.echtList.scrollLeft -= 10;
} else {
// 超出最小宽度范围
clearInterval(this.p_Timer);
this.p_Timer = null;
progressNum = 0;
this.arrowstatus = true;
}
progressNum += 10;
}, 90);
}
},
// 右移右箭头
rightArrow() {
if (this.arrowstatus) {
this.arrowstatus = false;
// 如果要手动设置滚动条在Y轴方向的位置可以直接设置scrollTop,例如：
// this.echtList.scrollLeft += 290; // 这个数值是根据 comEchartsLine.vue组件的宽度定的
let progressNum = 0;
this.p_Timer = setInterval(() => {
if (progressNum >= 280) {
clearInterval(this.p_Timer);
this.p_Timer = null;
this.arrowstatus = true;
}
if (this.echtList.scrollLeft >= this.echtWidthMax) {
// 超出最大宽度范围
clearInterval(this.p_Timer);
this.p_Timer = null;
progressNum = 0;
this.arrowstatus = true;
}
this.echtList.scrollLeft += 10;
progressNum += 10;
}, 90);
}
},
// 叉掉某个详细图表
hideItem(item, index) {
console.log(item);
if (this.eDataList.length > 5) {
item.isShow = !item.isShow;
Vue.set(this.eDataList, index, item);
this.eDataList = this.eDataList.filter((x) => x.id !== item.id);
} else if (this.eDataList.length >= 0 && this.eDataList.length <= 5) {
item.isShow = !item.isShow;
Vue.set(this.eDataList, index, item);
this.eDataList = this.eDataList.filter((x) => x.id !== item.id);
// debugger;
const temWidth = parseInt(this.echtList.style.width) - 290;
if (temWidth > 0) {
this.echtList.style.width = temWidth + "px";
this.echtWidthMax = this.echtList.clientWidth;
} else if (temWidth == 0) {
this.echtList.style.width = "290px";
this.echtWidthMax = this.echtList.clientWidth;
}
}
},
// 展开/收缩图表列表
Function_ExpandAndContract_EchartList() {
this.p_FrmRight_Open = !this.p_FrmRight_Open;
},
},
};
</script>
<style scoped>
.searchDiv {
color: white;
text-align: right;
padding-top: 10px;
padding-right: 35px;
/* background-color: rgba(2, 47, 79, 0.8); */
z-index: 1;
position: absolute;
right: 0px;
}
.searchDiv_Contract {
width: 271px !important;
}
.height_Expand {
height: 45px;
}
.height_Contract {
height: 79px !important;
}
.itemOption {
margin: 10px 0px 0px 10px;
display: inline-block;
}
::v-deep .itemOption .el-input--mini .el-input__inner {
height: 24px !important;
line-height: 24px !important;
}
::v-deep .el-tag.el-tag--info {
background-color: transparent !important;
border-color: transparent !important;
color: white !important;
}
::v-deep .el-tag.el-tag--info .el-tag__close {
color: white !important;
}
::v-deep .el-select .el-tag__close.el-icon-close {
background-color: #555656 !important;
}
::v-deep .itemOption .el-input__inner {
background-color: rgba(2, 47, 79, 0.8);
color: white;
border: 1px solid #0090ff;
}
::v-deep .itemOption .el-input__inner:hover {
border-color: #0090ff !important;
}
.ArrowDiv {
color: white;
height: 190px;
line-height: 190px;
width: 20px;
/* line-height: 236px; */
cursor: pointer;
/* border: 1px solid red; */
text-align: center;
background-color: rgba(2, 47, 79, 0.8);
}
.echartList {
}
/*自定义滚动条的伪对象选择器, CSS 可以隐藏滚动条*/
.echartList::-webkit-scrollbar {
display: none;
}
.closeX {
color: red;
text-align: center;
height: 30px;
line-height: 30px;
/* cursor: pointer; */
}
.noData{
display: inline-block;
width: 100%;
color: white;
text-align: center;
height: 217px;
line-height: 217px;
}
.zoomDetail {
background: url("~@/assets/imgs/ico更多.png") center center no-repeat;
width: 16px;
height: 16px;
cursor: pointer;
/* margin-left: 10px; */
/* margin-top: 15px; */
position: absolute;
left: 10px;
top: 202px;
}
/* 图表列表往右移入移出 */
.FrmRight {
position: absolute;
/* display:block; */
/* clear:both; */
right: 0px;
/* top: 100px; */
/* color: #333; */
background-color: rgba(2, 47, 79, 0.8);
/* border-radius: 5px 0 0 5px; */
}
.FrmRight-leave-5 {
transform: translate3d(1172px, 0, 0);
}
.FrmRight-leave-4 {
transform: translate3d(882px, 0, 0);
}
.FrmRight-leave-3 {
transform: translate3d(592px, 0, 0);
}
.FrmRight-leave-2 {
transform: translate3d(302px, 0, 0);
}
.FrmRight-leave-1 {
transform: translate3d(15px, 0, 0);
}
.FrmRight-enter {
transform: translate3d(0, 0, 0);
}
.FrmRight-active {
transition: all 0.5s;
}
</style>
因为这是一个组件，我们来引用一下
<template>
<div class="hello">
<module />
</div>
</template>
<script>
import module from "./echartsList/comEchartsList.vue";
export default {
name: "HelloWorld",
props: {
msg: String,
},
components: {
module,
},
data() {
return {
};
},
methods: {
},
mounted() {
},
};
</script>
<!-- Add "scoped" attribute to limit CSS to this component only -->
<style scoped lang="scss"></style>
评论抽奖
欢迎在评论区讨论，掘金官方将在掘力星计划活动结束后，在评论区抽送100份掘金周边
- 抽奖礼物：100份，掘金官方提供，包括掘金徽章、拖鞋、马克杯、帆布袋等，随机发放
- 抽奖时间：「掘力星计划」活动结束后，预计3个工作日内，官方将在所有符合规则的活动文章评论区抽出
- 抽奖方式：掘金官方随机抽奖+人工核实
- 评论内容：与文章内容相关的评论、建议、讨论等，「踩踩」「学习了」等泛泛类的评论无法获奖
都看到这里了，求各位观众大佬们点个赞再走吧，你的赞对我非常重要
