一键导出PostgreSQL数据库表设计为word文档

Heartsuit
1,227 阅读3分钟

背景

项目开始时，数据库表设计是从概要设计到详细设计，再到数据库中的表结构，有一套完整的文档；

然而，随着项目的演进，需求的变更，导致数据库表结构发生了比较大的变化（加表，加字段，改类型等），对于大多数小公司的项目，由于项目管理流程的不规范，在这个时候大概率是数据库设计文档没有同步跟进而过时；

现在，问题来了，出于各种原因吧，需要提供当前数据库的设计文档（总不能一张张表、一个个字段去手写吧。。）；

那么，怎么从现有的数据库表自动导出一个相对比较整齐的word文档呢？

从网上看了下，有人提供了方案＼(☆o☆)／，可一键导出 MySQL 数据库设计为 .doc 文件，见参考地址；我这里在作者的基础上，实现一键导出 PostgreSQL 数据库设计为 .doc 文件。

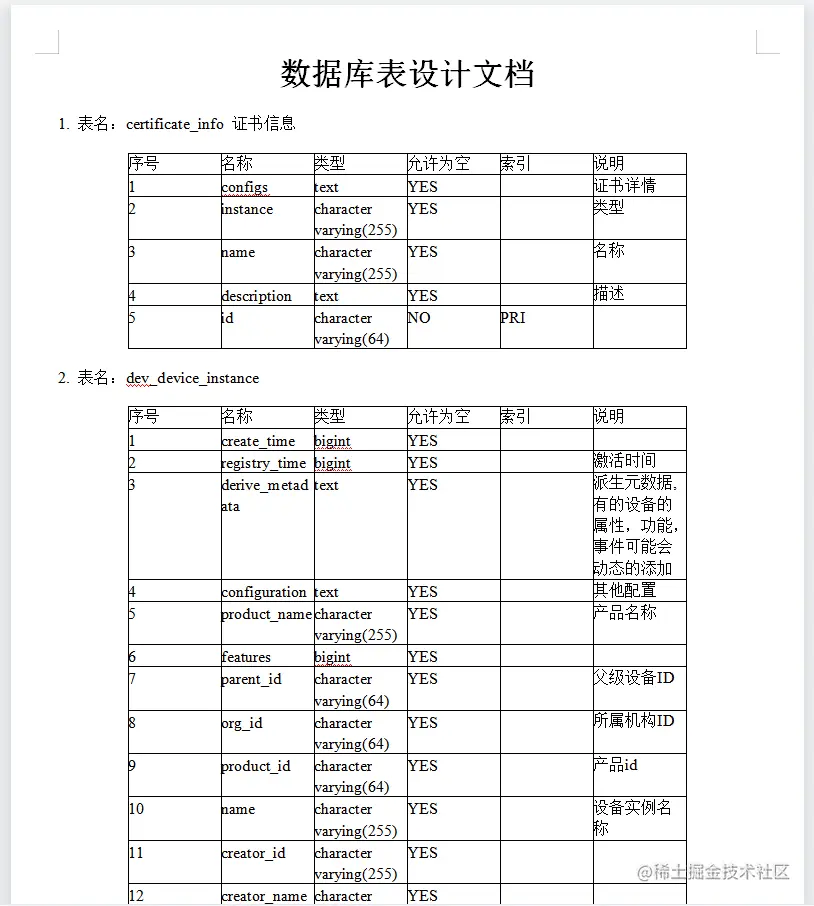

效果

这里以开源物联网平台 jetlinks 项目的数据表为例进行 PostgreSQL 数据库设计的导出。


运行

MySQL 版作者的实现是写了一个 Controller ，提供了一个 RESTful 接口来生成文档，这里是在单元测试类中提供了一个方法：

运行 com.heartsuit.db2word.postgresql.service.impl.DataSourceDetailServiceImplTest 中的 toWord() 测试方法，可直接生成 .doc 文件。

参考SQL

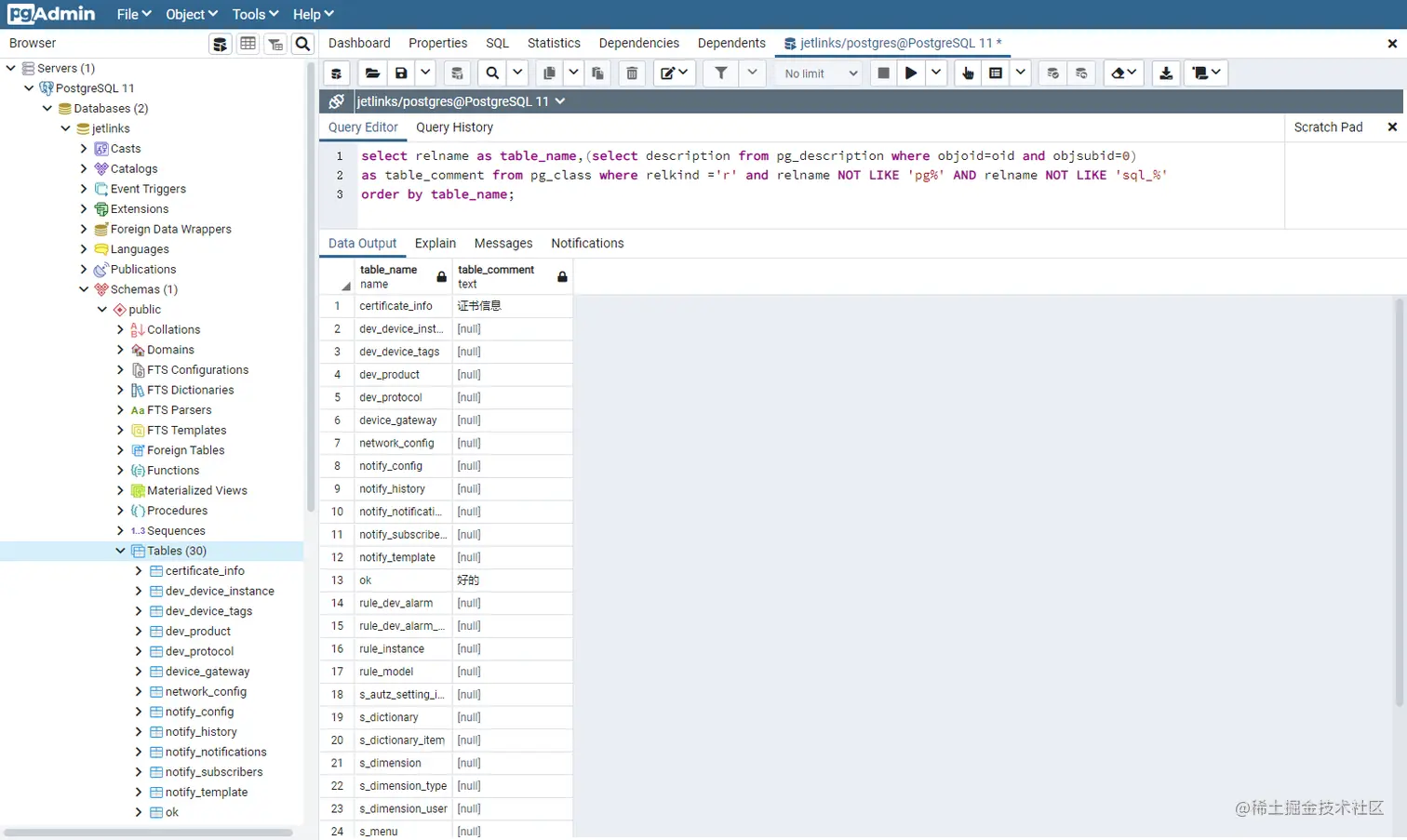

  • 查询所有表名
select relname as table_name,(select description from pg_description where objoid=oid and objsubid=0)
as table_comment from pg_class where relkind ='r' and relname NOT LIKE 'pg%' AND relname NOT LIKE 'sql_%'
order by table_name;

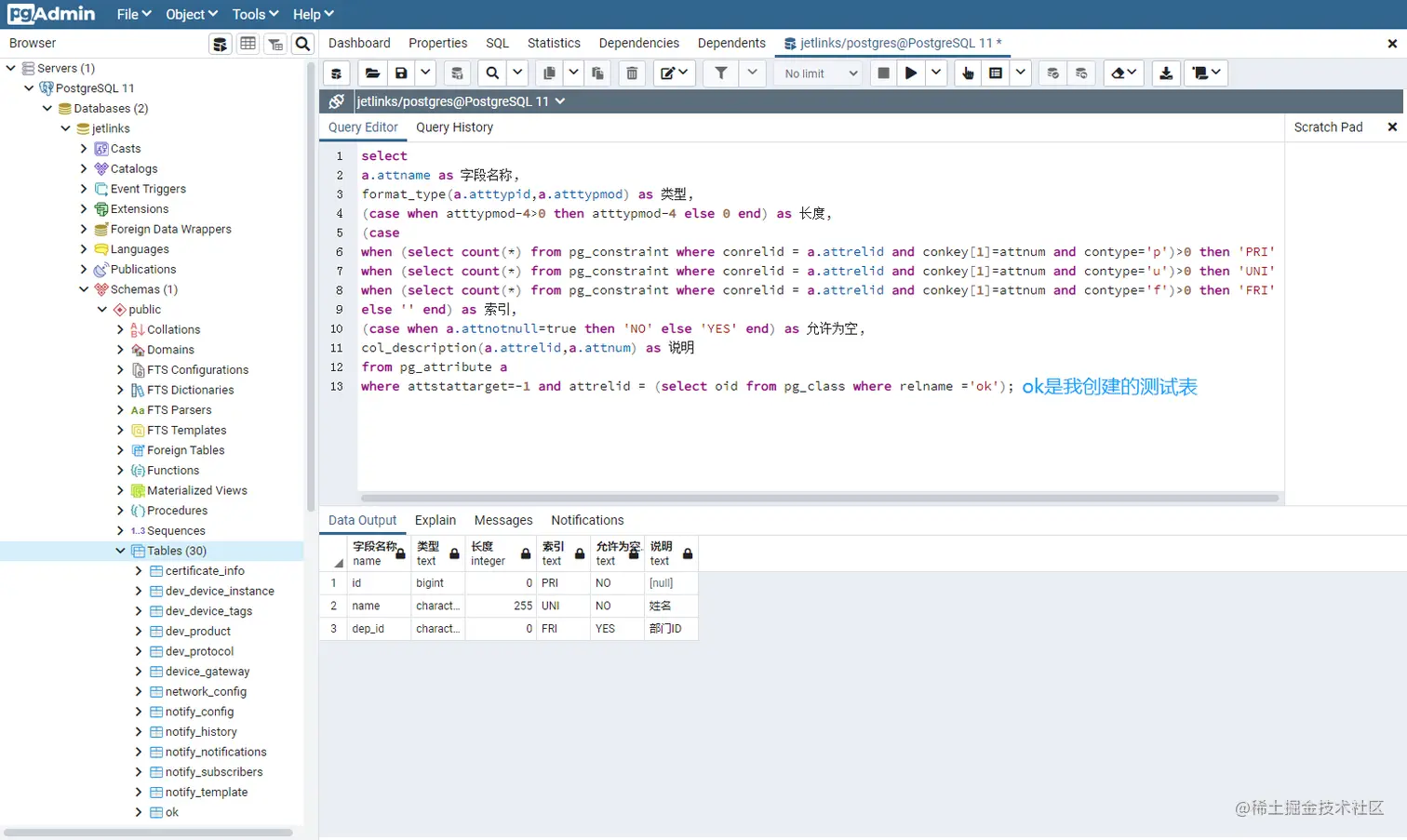

  • 查询每个表的字段信息
select
a.attname as 字段名称,
format_type(a.atttypid,a.atttypmod) as 类型,
(case when atttypmod-4>0 then atttypmod-4 else 0 end) as 长度,
(case
when (select count(*) from pg_constraint where conrelid = a.attrelid and conkey[1]=attnum and contype='p')>0 then 'PRI'
when (select count(*) from pg_constraint where conrelid = a.attrelid and conkey[1]=attnum and contype='u')>0 then 'UNI'
when (select count(*) from pg_constraint where conrelid = a.attrelid and conkey[1]=attnum and contype='f')>0 then 'FRI'
else '' end) as 索引,
(case when a.attnotnull=true then 'NO' else 'YES' end) as 允许为空,
col_description(a.attrelid,a.attnum) as 说明
from pg_attribute a
where attstattarget=-1 and attrelid = (select oid from pg_class where relname ='ok');


源码

共三个分支

  • mysql：将MySQL数据表结构导出为word（基本上原作者的代码）。
  • postgresql：将PostgreSQL数据表结构导出为word。
  • combined： 通过多数据源方式，动态切换MySQL与PostgreSQL。

Note：

  • 如果只是使用这个工具生成数据库设计文档，时间紧迫，则可直接使用mysql或者postgresql分支；

  • 如果想了解下多数据源配置，动态切换数据源，则可以切到combined分支。

postgresql分支代码

该分支基于原作者的代码，实现了将 PostgreSQL 数据表结构导出为word的功能。

  • 作为一个小工具来实现，为避免引入复杂性（MySQL与PostgreSQL多数据源），这里直接单独建了一个项目；

  • .doc生成地址也硬编码在代码中：D:/data/dbDetail.doc（DataSourceDetailServiceImpl.toWord方法）；

Source Code

github.com/heartsuit/d…

Reference

If you have any questions or any bugs are found, please feel free to contact me.

Your comments and suggestions are welcome!
