在硬件加速渲染环境中，Android应用程序窗口的UI渲染是分两步进行的。

第一步是构建Display List，发生在应用程序进程的Main Thread中；

第二步是渲染Display List，发生在应用程序进程的Render Thread中。Display List的渲染不是简单地执行绘制命令，而是包含了一系列优化操作，例如绘制命令的合并执行。

Android应用程序窗口的Root Render Node的Display List，包含了Android应用程序窗口所有的绘制命令，因此我们只要对Root Render Node的Display List进行渲染，就可以得到整个Android应用程序窗口的UI。

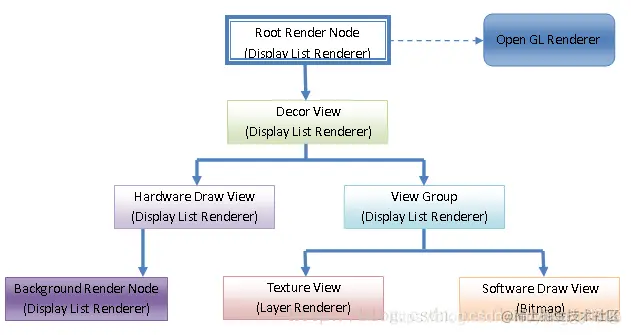

Android应用程序窗口的Display List的构建是通过Display List Renderer进行的，而渲染是通过Open GL Renderer进行的，如图所示：


Open GL Renderer只作用在Android应用程序窗口的Root Render Node的Display List上，这是因为Root Render Node的Display List包含了Android应用程序窗口所有的绘制命令。

Android应用程序窗口的Display List的渲染是由Render Thread执行的，不过是由Main Thread通知Render Thread执行的，如图所示：


Main Thread通过向Render Thread的TaskQueue添加一个drawFrame任务来通知Render Thread渲染Android应用程序窗口的UI。

Android应用程序窗口的Display List构建完成之后，Main Thread就马上向Render Thread发出渲染命令，如下所示：

public class ThreadedRenderer extends HardwareRenderer {
    ......

    @Override
    void draw(View view, AttachInfo attachInfo, HardwareDrawCallbacks callbacks) {
        ......

        updateRootDisplayList(view, callbacks);
        ......

        if (attachInfo.mPendingAnimatingRenderNodes != null) {
            final int count = attachInfo.mPendingAnimatingRenderNodes.size();
            for (int i = 0; i < count; i++) {
                registerAnimatingRenderNode(
                        attachInfo.mPendingAnimatingRenderNodes.get(i));
            }
            attachInfo.mPendingAnimatingRenderNodes.clear();
            // We don't need this anymore as subsequent calls to
            // ViewRootImpl#attachRenderNodeAnimator will go directly to us.
            attachInfo.mPendingAnimatingRenderNodes = null;
        }

        int syncResult = nSyncAndDrawFrame(mNativeProxy, frameTimeNanos,
                recordDuration, view.getResources().getDisplayMetrics().density);
        if ((syncResult & SYNC_INVALIDATE_REQUIRED) != 0) {
            attachInfo.mViewRootImpl.invalidate();
        }

    }

    ......
}

ThreadedRenderer类的成员函数draw主要执行三个操作：

  1. 调用成员函数updateRootDisplayList构建或者更新应用程序窗口的Root Render Node的Display List。
  2. 调用成员函数registerAnimationRenderNode注册应用程序窗口动画相关的Render Node。
  3. 调用成员函数nSyncAndDrawFrame渲染应用程序窗口的Root Render Node的Display List。

其中，第一个操作在前面Android应用程序UI硬件加速渲染的Display List构建过程分析一文已经分析，第二个操作在接下来的一篇文章中分析，这篇文章主要关注第三个操作，即应用程序窗口的Root Render Node的Display List的渲染过程，即ThreadedRenderer类的成员函数nSyncAndDrawFrame的实现。

ThreadedRenderer类的成员函数nSyncAndDrawFrame是一个JNI函数，由Native层的函数android_view_ThreadedRenderer_syncAndDrawFrame实现，如下所示：

static int android_view_ThreadedRenderer_syncAndDrawFrame(JNIEnv* env, jobject clazz,
        jlong proxyPtr, jlong frameTimeNanos, jlong recordDuration, jfloat density) {
    RenderProxy* proxy = reinterpret_cast<RenderProxy*>(proxyPtr);
    return proxy->syncAndDrawFrame(frameTimeNanos, recordDuration, density);
}

参数proxyPtr描述的是一个RenderProxy对象，这里调用它的成员函数syncAndDrawFrame渲染应用程序窗口的Display List。

RenderProxy类的成员函数syncAndDrawFrame的实现如下所示：

int RenderProxy::syncAndDrawFrame(nsecs_t frameTimeNanos, nsecs_t recordDurationNanos,
        float density) {
    mDrawFrameTask.setDensity(density);
    return mDrawFrameTask.drawFrame(frameTimeNanos, recordDurationNanos);
}

RenderProxy类的成员变量mDrawFrameTask指向的是一个DrawFrameTask对象。在前面Android应用程序UI硬件加速渲染环境初始化过程分析一文提到，这个DrawFrameTask对象描述的是一个用来执行渲染任务的Task，这里调用它的成员函数drawFrame渲染应用程序窗口的下一帧，也就是应用程序窗口的Display List。

DrawFrameTask的成员函数drawFrame的实现如下所示：

int DrawFrameTask::drawFrame(nsecs_t frameTimeNanos, nsecs_t recordDurationNanos) {
    ......

    mSyncResult = kSync_OK;
    ......

    postAndWait();

    ......

    return mSyncResult;
}

DrawFrameTask的成员函数drawFrame最主要的操作就是调用另外一个成员函数postAndWait往Render Thread的Task Queue抛一个消息，并且进入睡眠状态，等待Render Thread在合适的时候唤醒。

DrawFrameTask的成员函数postAndWait的实现如下所示：

void DrawFrameTask::postAndWait() {
    AutoMutex _lock(mLock);
    mRenderThread->queue(this);
    mSignal.wait(mLock);
}

由于DrawFrameTask类描述的就是一个可以添加到Render Thread的Task Queue的Task，因此DrawFrameTask的成员函数postAndWait就将当前正在处理的DrawFrameTask对象添加到由成员变量mRenderThread描述的Render Thread的Task Queue，并且在另外一个成员变量mSignal描述的一个条件变量上进行等待。

从前面Android应用程序UI硬件加速渲染环境初始化过程分析一文可以知道，添加到Render Thread的Task Queue的Task被处理时，它的成员函数run就会被调用，因此接下来DrawFrameTask类的成员函数run就会被调用，它的实现如下所示：

void DrawFrameTask::run() {
    ......

    bool canUnblockUiThread;
    bool canDrawThisFrame;
    {
        TreeInfo info(TreeInfo::MODE_FULL, mRenderThread->renderState());
        canUnblockUiThread = syncFrameState(info);
        canDrawThisFrame = info.out.canDrawThisFrame;
    }

    // Grab a copy of everything we need
    CanvasContext* context = mContext;

    // From this point on anything in "this" is *UNSAFE TO ACCESS*
    if (canUnblockUiThread) {
        unblockUiThread();
    }

    if (CC_LIKELY(canDrawThisFrame)) {
        context->draw();
    }

    if (!canUnblockUiThread) {
        unblockUiThread();
    }
}

要理解这个函数首先要理解应用程序进程的Main Thread和Render Thread是如何协作的。从前面的分析可以知道，Main Thread请求Render Thread执行Draw Frame Task的时候，不能马上返回，而是进入等待状态。等到Render Thread从Main Thread同步完绘制所需要的信息之后，Main Thread才会被唤醒。

那么，Render Thread要从Main Thread同步什么信息呢？原来，Main Thread和Render Thread都各自维护了一份应用程序窗口视图信息。各自维护了一份应用程序窗口视图信息的目的，就是为了可以互不干扰，进而实现最大程度的并行。其中，Render Thread维护的应用程序窗口视图信息是来自于Main Thread的。因此，当Main Thread维护的应用程序窗口信息发生了变化时，就需要同步到Render Thread去。

应用程序窗口的视图信息包含图1所示的各个Render Node的Display List、Property以及Display List引用的Bitmap。在RenderNode类中，有六个成员变量是与Display List和Property相关的，如下所示：

class RenderNode : public VirtualLightRefBase {
public:
    ......

    ANDROID_API void setStagingDisplayList(DisplayListData* newData);
    ......

    const RenderProperties& stagingProperties() {
        return mStagingProperties;
    }
    ......

private:
    ......

    uint32_t mDirtyPropertyFields;
    RenderProperties mProperties;
    RenderProperties mStagingProperties;

    bool mNeedsDisplayListDataSync;
    // WARNING: Do not delete this directly, you must go through deleteDisplayListData()!
    DisplayListData* mDisplayListData;
    DisplayListData* mStagingDisplayListData;

    ......
};

其中，成员变量mStagingProperties描述的Render Properties和成员变量mStagingDisplayListData描述的Display List Data由Main Thread维护，而成员变量mProperties描述的Render Properties和成员变量mDisplayListData描述的Display List Data由Render Thread维护。

这一点可以从前面Android应用程序UI硬件加速渲染的Display List构建过程分析一文看出。当Main Thread构建完成应用程序窗口的Display List之后，就会调用RenderNode类的成员函数setStagingDisplayList将其设置到Root Render Node的成员变量mStagingDisplayListData中去。而当应用程序窗口某一个View的Property发生变化时，就会调用RenderNode类的成员函数mutateStagingProperties获得成员变量mStagingProperties描述的Render Properties，进而修改相应的Property。

当Main Thread维护的Render Properties发生变化时，成员变量mDirtyPropertyFields的值就不等于0，其中不等于0的位就表示是哪一个具体的Property发生了变化，而当Main Thread维护的Display List Data发生变化时，成员变量mNeedsDisplayListDataSync的值就等于true，表示要从Main Thread同步到Render Thread。

另外，在前面Android应用程序UI硬件加速渲染的Display List构建过程分析一文分析将一个Bitmap绘制命令转化为一个DrawBitmapOp记录在Display List时，Bitmap会被增加一个引用，如下所示：

status_t DisplayListRenderer::drawBitmap(const SkBitmap* bitmap, const SkPaint* paint) {
    bitmap = refBitmap(bitmap);
    paint = refPaint(paint);

    addDrawOp(new (alloc()) DrawBitmapOp(bitmap, paint));
    return DrawGlInfo::kStatusDone;
}

参数bitmap描述的SkBitmap通过调用DisplayListRenderer类的成员函数refBitmap进行使用，它的实现如下所示：

class ANDROID_API DisplayListRenderer: public StatefulBaseRenderer {
public:
    ......

    inline const SkBitmap* refBitmap(const SkBitmap* bitmap) {
        ......
        mDisplayListData->bitmapResources.add(bitmap);
        mCaches.resourceCache.incrementRefcount(bitmap);
        return bitmap;
    }

    ......
};

DisplayListRenderer类的成员函数refBitmap在增加参数bitmap描述的一个SkBitmap的引用计数之前，会将它保存在成员变量mDisplayListData指向的一个DisplayListData对象的成员变量bitmapResources描述的一个Vector中。

上述情况是针对调用GLES20Canvas类的以下成员函数drawBitmap绘制一个Bitmap时发生的情况：

class GLES20Canvas extends HardwareCanvas {
    ......

    @Override
    public void drawBitmap(Bitmap bitmap, float left, float top, Paint paint) {
        throwIfCannotDraw(bitmap);
        final long nativePaint = paint == null ? 0 : paint.mNativePaint;
        nDrawBitmap(mRenderer, bitmap.mNativeBitmap, bitmap.mBuffer, left, top, nativePaint);
    }

    ......
}

我们还可以调用GLES20Canvas类的另外一个重载版本的成员函数drawBitmap绘制一个Bitmap，如下所示：

class GLES20Canvas extends HardwareCanvas {
    ......

    @Override
    public void drawBitmap(int[] colors, int offset, int stride, float x, float y,
            int width, int height, boolean hasAlpha, Paint paint) {
        ......

        final long nativePaint = paint == null ? 0 : paint.mNativePaint;
        nDrawBitmap(mRenderer, colors, offset, stride, x, y,
                width, height, hasAlpha, nativePaint);
    }

    ......
}

GLES20Canvas类这个重载版本的成员函数drawBitmap通过一个int数组来指定要绘制的Bitmap。这个int数组是由应用程序自己管理的，并且会被封装成一个SkBitmap，最终由DisplayListRenderer类的成员函数drawBitmapData将该Bitmap绘制命令封装成一个DrawBitmapDataOp记录在Display List中，如下所示：

status_t DisplayListRenderer::drawBitmapData(const SkBitmap* bitmap, const SkPaint* paint) {
    bitmap = refBitmapData(bitmap);
    paint = refPaint(paint);

    addDrawOp(new (alloc()) DrawBitmapDataOp(bitmap, paint));
    return DrawGlInfo::kStatusDone;
}

DisplayListRenderer类的成员函数drawBitmapData通过另外一个成员函数refBitmapData来增加参数bitmap描述的SkBitmap的引用，如下所示：

class ANDROID_API DisplayListRenderer: public StatefulBaseRenderer {
public:
    ......

    inline const SkBitmap* refBitmapData(const SkBitmap* bitmap) {
        mDisplayListData->ownedBitmapResources.add(bitmap);
        mCaches.resourceCache.incrementRefcount(bitmap);
        return bitmap;
    }

    ......
};
